Измерители прочности бетона ПОС-МГ4
| Номер в ГРСИ РФ: | 77107-19 |
|---|---|
| Производитель / заявитель: | ООО "СКБ Стройприбор", г.Челябинск |
Измерители прочности бетона ПОС-МГ 4 (далее по тексту - измерители) предназначены для измерений силы в процессе нагружения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77107-19 |
| Наименование | Измерители прочности бетона |
| Модель | ПОС-МГ4 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 25.12.2024 |
Производитель / Заявитель
ООО "СКБ Стройприбор", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2272 |
| Найдено поверителей | 44 |
| Успешных поверок (СИ пригодно) | 2261 (100%) |
| Неуспешных поверок (СИ непригодно) | 11 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 77107-19: Описание типа СИ | Скачать | 128.4 КБ | |
| 77107-19: Методика поверки МП 26.51.62.120-007-2019 | Скачать | 2.1 MБ |
Описание типа
Назначение
Измерители прочности бетона ПОС-МГ 4 (далее по тексту - измерители) предназначены для измерений силы в процессе нагружения.
Описание
Принцип действия измерителей основан на преобразовании силы, приложенной к испытываемому образцу, тензометрическим преобразователем в электрический сигнал, изменяющийся пропорционально приложенной силе. Электрический сигнал регистрируется электронным блоком, где он обрабатывается, и результаты измерений в единицах силы отображаются на дисплее, передаются в память измерителя и на персональный компьютер через USB-порт.
Измерители состоят из электронного блока и силовозбудителя, в зависимости от метода испытаний силовозбудитель устанавливается в опорную плиту с двумя или тремя опорами, либо в раму. Силововозбудитель состоит из рабочего цилиндра, датчика силы и поршневого насоса. Электронный блок может встраиваться в силовозбудитель, либо соединяется с ним посредством радиоканала или кабеля с разъемом. На лицевой панели электронного блока расположены ЖК - дисплей и органы управления. Питание измерителя осуществляется от элементов питания либо от аккумулятора.
Измерители выпускаются шести модификаций, обозначение модификаций имеет следующую структуру: 1 ЮС-ХМГ4.ВУ, где
ПОС-МГ4 - обозначение типа
Х - наибольший предел измерений;
В - вариант исполнения;
Z - исполнение электронного блока.
Измерители, предназначенные для испытаний бетона методом отрыва со скалыванием и вырыва анкерных устройств, выпускаются в четырех вариантах исполнения:
О - силовозбудитель с осевым расположением рабочего цилиндра и поршневого насоса;
ОД - силовозбудитель с осевым расположением рабочего цилиндра и поршневого насоса, комплектуется датчиком перемещения, измеряющим хода штока рабочего цилиндра;
П - силовозбудитель с параллельным расположением рабочего цилиндра и поршневого насоса,;
У - исполнение с усиленными опорной плитой и силовозбудителем.
Вариант исполнения СКОЛ - предназначен для испытаний бетона методом скалывания ребра и методом отрыва со скалыванием, комплектуется рамой и опорной плитой.
Вариант исполнения ПБ - предназначен для испытаний прочности ячеистого бетона методом вырыва спирального анкера.
Исполнения электронного блока:
1 - электронный блок встроен в силовозбудитель;
2 - электронный блок соединяется с силовозбудителем посредством кабеля с разъемом;
3 - электронный блок соединяется с силовозбудителем посредством радиоканала.
Общий вид измерителей представлен на рисунках 1-5.
Схема пломбировки от несанкционированного доступа представлена на рисунке 6.

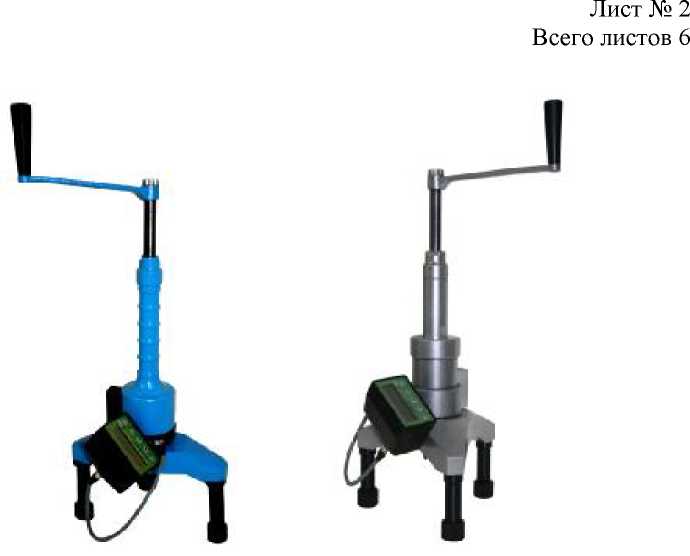

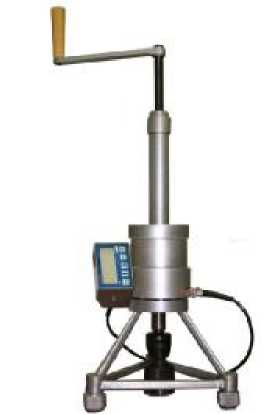

Рисунок 1 - Общий вид измерителей мод. ПОС-60МГ4.О и ПОС-60МГ4.ОД
Рисунок 2 - Общий вид измерителей мод. ПОС-60МГ4.П
Рисунок 3 - Общий вид измерителей мод. ПОС-100МГ4.У

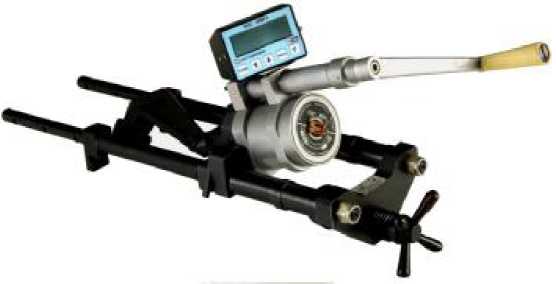

Рисунок 4 - Общий вид измерителей мод. ПОС-60МГ4.СКОЛ
Рисунок 5 - Общий вид измерителей мод. ПОС-2МГ4.ПБ
Место пломбирования
Место пломбирования
Электронный блок исполнения 2 и 3
Электронный блок исполнения 1
Рисунок 6 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Идентификационные данные ПО приведены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
POS |
|
Номер версии (идентификационный номер) ПО |
V1.01 |
|
Цифровой идентификатор ПО |
E7F9 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН - мод. ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П - мод. ПОС-100МГ4.У - мод. ПОС-2МГ4.ПБ |
от 5,0 до 60,0 от 7,0 до 100,0 от 0,2 до 2,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений силы, % |
± 2 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий, %/10 °С |
± 0,8 |
|
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
|
Диапазон показаний прочности бетона, МПа - мод. ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У - мод. ПОС-2МГ4.ПБ |
от 5 до 100 от 0,5 до 8,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание измерителей: - от элементов питания напряжением, В - от аккумуляторной батареи напряжением, В |
от 1,8 до 3,5 от 3,3 до 4,5 |
|
Потребляемая мощность, Вт, не более - с элементами питания - с аккумуляторной батареей |
0,3 0,8 |
|
Ход штока рабочего цилиндра, мм, не менее - мод. ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У - мод. ПОС-2МГ4.ПБ |
9 20 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от - 20 до + 50 95 |
|
Средняя наработка на отказ, ч |
5 000 |
|
Средний срок службы, лет |
10 |
Таблица 4 - Максимальные габаритные размеры и масса
|
Обозначение модификаций |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
ширина |
длина | ||
|
ПОС-60МГ4.СКОЛ; ПОС-60МГ4.П |
520 |
200 |
290 |
5,5 |
|
ПОС-60МГ4.О; ПОС-60МГ4.ОД на трех опорах |
650 |
200 |
290 |
6,4 |
|
ПОС-60МГ4.О; ПОС-60МГ4.ОД на двух опорах |
620 |
230 |
250 |
4,5 |
|
ПОС-60МГ4.СКОЛ (в раме) |
360 |
150 |
740 |
10,0 |
|
ПОС-60МГ4.П.1 |
550 |
90 |
220 |
4,5 |
|
ПОС-100МГ4.У |
660 |
200 |
230 |
12,4 |
|
ПОС-2МГ4.ПБ |
440 |
160 |
200 |
3,0 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в центре листа, и фотохимическим способом на табличку, закрепленную на силовозбудителе измерителя.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Кол-во |
Примечание |
|
Измеритель прочности бетона ПОС-МГ4 |
1 шт. | |
|
Тяга с микрометрической гайкой |
1 шт. |
кроме ПОС-60МГ4.ОД |
|
Рама (метод скалывания ребра) |
1 шт. |
для ПОС-60МГ4.СКОЛ |
|
Опорное кольцо |
для ПОС-2МГ4.ПБ | |
|
Анкерное устройство 0 24мм |
1 шт. |
для всех модификаций кроме ПОС-2МГ4.ПБ |
|
Анкерное устройство 0 16мм |
2 шт. | |
|
Спиральный анкер 0 8мм |
1 шт. |
для ПОС-2МГ4.ПБ |
|
Устройство для установки спирального анкера |
1 шт. | |
|
Соединительный кабель для электронного блока |
1 шт. |
исполнение 2 |
|
Руководство по эксплуатации Э 26.51.62.120-007-2019 |
1 экз. | |
|
Методика поверки МП 26.51.62.120-007-2019 |
1 экз. | |
|
Кабель связи с ПК |
1 шт. | |
|
Программное обеспечение |
1 шт. |
Поверка
осуществляется по документу МП 26.51.62.120-007-2019 «Измерители прочности бетона
ПОС-МГ4. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 08.10.2019.
Основные средства поверки:
- динамометры 2-го разряда, согласно Государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22 октября 2019 г. № 2498.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт (формуляр) СИ.
Сведения о методах измерений
приведены в эксплуатационных документах
Нормативные документы
Приказ Росстандарта от 22 октября 2019 г. № 2498 « Об утверждении Государственной поверочной схемы для средств измерений силы».
ТУ 26.51.62.120-007-12585810-2019 «Измеритель прочности бетона ПОС-МГ4. Техниче
ские условия»
