Система измерительная коммерческого учета нефтепродуктов АО "Газпромнефть-МНПЗ"

Номер в ГРСИ РФ: 77110-19
Производитель / заявитель: ЗАО "КРОК Инкорпорейтед", г.Москва
Скачать
77110-19: Описание типа СИ Скачать 87 КБ
77110-19: Методика поверки МП-203-RA.RU.310556-2019 Скачать 4.4 MБ
Нет данных о поставщике
Система измерительная коммерческого учета нефтепродуктов АО "Газпромнефть-МНПЗ" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерительная коммерческого учета нефтепродуктов АО «Газпромнефть-МНПЗ» (далее - система) предназначена для измерений массы нетто нефтепродуктов в автотранспортном средстве.

Информация по Госреестру

Основные данные
Номер по Госреестру 77110-19
Наименование Система измерительная коммерческого учета нефтепродуктов АО "Газпромнефть-МНПЗ"
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 01
Производитель / Заявитель

ЗАО "КРОК Инкорпорейтед", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 6
Найдено поверителей 2
Успешных поверок (СИ пригодно) 6 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

77110-19: Описание типа СИ Скачать 87 КБ
77110-19: Методика поверки МП-203-RA.RU.310556-2019 Скачать 4.4 MБ

Описание типа

Назначение

Система измерительная коммерческого учета нефтепродуктов АО «Газпромнефть-МНПЗ» (далее - система) предназначена для измерений массы нетто нефтепродуктов в автотранспортном средстве.

Описание

Принцип действия системы основан на прямом методе статических измерений массы нефтепродуктов в соответствии с ГОСТ Р 8.595-2004. Масса нетто нефтепродуктов вычисляется по результатам измерений массы порожнего и груженого автотранспортного средства с учетом и без учета поправки на выталкивающую силу воздуха.

Система представляет собой единичный экземпляр измерительной системы, спроектированный для конкретного объекта из компонентов серийного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией системы и эксплуатационными документами ее компонентов.

Система имеет распределённую иерархическую трёхуровневую структуру и включает в себя следующие компоненты (по ГОСТ Р 8.596-2002):

1) измерительные компоненты (нижний уровень) - три грузоприемных устройства (далее ГПУ), каждое из которых включает в себя весовую платформу установленную на шести датчиках весоизмерительных тензорезисторных С модификации C16A (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 60480-15;

2) комплексные компоненты (средний уровень): контроллеры программируемые SIMATIC S7-1200 (рег. № 63339-16) в составе c модулями многофункциональными SIWAREX WP231 (далее - SIWAREX WP231) (рег. № 72345-18) с взрывозащищенным интерфейсом SIWAREX IS;

3) вычислительные компоненты (верхний уровень): сервер сбора данных и приложений и автоматизированные рабочие места (далее - АРМ) оператора.

Принцип измерения массы основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков, под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые сигналы от датчиков преобразуются в цифровую форму в SIWAREX WP231 и результат взвешивания в единицах массы отображается на АРМ оператора и используется для дальнейшего вычисления массы нетто нефтепродуктов.

Система обеспечивает выполнение следующих функций :

- измерение массы порожнего и груженого автотранспортного средства;

- автоматизированное вычисление массы нетто нефтепродуктов в соответствии с методикой измерений без учета поправки на выталкивающую силу воздуха и с учетом поправки на выталкивающую силу воздуха;

- распознавание автомобильных номеров;

- управление исполнительными устройствами (светофоры, шлагбаумы, табло);

- индикация, регистрация, хранение и передача в АСУТП верхнего уровня данных по операциям отгрузки;

- формирование отчетных документов;

- самодиагностика;

- защита системной информации от несанкционированного доступа программными средствами (введением паролей доступа).

В целях предотвращения несанкционированной настройки и вмешательства в работу системы производится пломбирование SIWAREX WP231 с помощью шильд-наклейки, устанавливаемой на переключатель на передних панелях модулей в соответствии с рисунком 1.

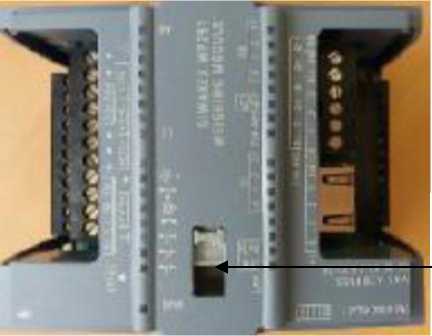

Место пломбирования и нанесения знака поверки

Рисунок 1 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) системы, обеспечивающее реализацию функций системы, состоит из встроенного ПО контроллеров SIMATIC S7-1200, ПО сервера и АРМ оператора, встроенного и внешнего ПО SIWAREX WP231.

Встроенное ПО контроллеров разработано в среде программирования SIMATIC STEP 7 (TIA Portal) и осуществляет автоматизированный сбор, обработку в соответствии с заложенными алгоритмами и передачу на сервер измерительной информации.

ПО сервера и АРМ оператора предназначено управления процессом взвешивания, ведения архивов, подготовки отчетной документации установленной формы, обмена данными с АСУТП верхнего уровня.

Метрологически значимой частью программного обеспечения является встроенное и внешнее ПО SIWAREX WP231, библиотеки «siwarex_weighing.scl» и «termal_correction.scl» проекта «mnpz_wcput» в контроллере программируемом SIMATIC S7-1200.

Идентификационные данные метрологически значимой части ПО контроллера представлены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО контроллера

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

mnpz wcput

Номер версии (идентификационный номер) ПО

0.1

Цифровой идентификатор ПО

106DA5E2EE7AFF6599BE9690D2EA9A63 (siwarex_weighing.scl) 58A7D21E7FEA2CBFD2644ACE30D9C9F9 (termal correction.scl)

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные встроенного и внешнего ПО SIWAREX WP231 представлены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные встроенного ПО SIWAREX WP231_______________

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW 7MH4961-2AA01

Номер версии (идентификационный номер) ПО

не ниже V1.0.1

Цифровой идентификатор ПО

_

Таблица 3 - Идентификационные данные внешнего ПО SIWAREX WP231

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SIWATOOL

Номер версии (идентификационный номер) ПО

не ниже 7.0.0.0

Цифровой идентификатор ПО

-

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 4 - Метрологические характеристики___________________________________________

Наименование характеристики

Значение

Диапазон измерений массы нетто, т

от 7 до 45

Пределы допускаемой относительной погрешности измерений массы нетто, %

±0,4

Максимальная нагрузка Max, т

50

Минимальная нагрузка Min, т

5

Пределы допускаемой абсолютной погрешности при поверке, кг, в интервалах взвешивания:1) от 5 до 20 т включ. св. 20 до 50 т

±10

±15

Действительная цена деления d, кг

10

Поверочный интервал e, кг

10

Число поверочных интервалов n

5000

Пределы допускаемой погрешности устройства установки на нуль, кг

±2,5

Примечание

')Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Количество весовых платформ, шт.

3

Условия эксплуатации:

- температура окружающей среды в месте размещения ГПУ, °С

- температура окружающей среды в месте установки SIMATIC S7-1200, SIWAREX WP231, сервера и АРМ оператора (в отапливаемом помещении), °С

- относительная влажность в месте размещения ГПУ, %, не более

- относительная влажность в месте установки SIMATIC S7-1200, SIWAREX WP231, сервера и АРМ оператора, %, не более

от -45 до +50 от +15 до +25

90, без конденсации влаги

80

- атмосферное давление, кПа

от 84 до 106,7

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220±22

50±1

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений______________

Наименование

Обозначение

Кол-во

Система измерительная коммерческого учета нефтепродуктов АО «Г азпромнефть-МНПЗ»

17404049.4251005.323

1 шт.

Зав. № 01

Система измерительная коммерческого учета нефтепродуктов АО «Газпромнефть-МНПЗ». Паспорт

17404049.4251005.323.ПС

1 экз.

Система измерительная коммерческого учета нефтепродуктов АО «Газпромнефть-МНПЗ». Руководство по эксплуатации.

17404049.4251005.323.ИЭ

1 экз.

Система измерительная коммерческого учета нефтепродуктов АО «Газпромнефть-МНПЗ». Руководство оператора.

17404049.4251005.323.ИЗ.2

1 экз.

Система измерительная коммерческого учета нефтепродуктов АО «Газпромнефть-МНПЗ». Методика поверки

МП-203-RA.RU.310556-2019

1 экз.

Комплект эксплуатационных документов на комплектующие изделия, входящие в состав системы

-

1 экз.

Поверка

осуществляется по документу М11-20)3-RA.RU.310)556-20)19 «ГСИ. Система измерительная коммерческого учета нефтепродуктов АО «Газпромнефть-МНПЗ». Методика поверки», утвержденному ФГУ1 «СНИИМ» 03.10.2019 г.

Основные средства поверки:

- рабочие эталоны единицы массы 4-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 № 2818 (гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на шильд-наклейки, установленные в соответствии с рисунком 1.

Сведения о методах измерений

приведены в документе 465-RA.RU.311735-2019 «ГСИ. Масса нефтепродуктов и грузов. Методика измерений с использованием системы измерительной коммерческого учета нефтепродуктов АО «Газпромнефть-МН1З». Свидетельство об аттестации № 465-RA.RU.311735-2019.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
