Устройства весоизмерительные автоматические VML

Назначение

Устройства весоизмерительные автоматические VML (далее — средство измерений) предназначены для измерений массы, а также габаритных размеров объектов (если применимо).

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с автоматическим определением измеренного значения массы.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Средство измерений представляет собой весы автоматического действия для определения массы объектов при их движении по конвейерной ленте и состоит из следующих функциональных узлов:

- конвейер взвешивания — ленточный конвейер, опирающийся на четыре тензорезисторных весоизмерительных датчика (далее — датчик) и оснащенный оптическим датчиком нахождения объекта измерений на ленте конвейера; используются датчики весоизмерительные тензорезисторные FX, CO, TA, изготавливаемые «SENSOCAR, S.A», Испания, (регистрационный № 60720-15) или датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификаций BSA-500L, BSA-1, BSA-2, BSA-3, BSA-5, BSS-500L, BSS-1, BSS-2, BSS-3, BSS-5, BSH-500L, BSH-1, BSH-2, BSH-3, BSH-5, HBS-20L, HBS-50L, HBS-100L, HBS-200L, HBS-500L, BCA-5, BCA-10, BCA-15, BCA-20, BCA-30, BCA-50, BCA-75, BCA-100, BCM-50, BCM-75, BCM-100, BCM-150, BCM-200, BCM-300, BCM-500, изготавливаемых фирмой «CAS Corporation», Республика Корея (регистрационный № 51261-12);

- один или несколько ленточных конвейеров, закрепленных на отдельной раме или на общей раме с конвейером взвешивания, для транспортировки объекта измерений на конвейер взвешивания (подающий конвейер);

- один или несколько ленточных конвейеров, закрепленных на отдельной раме или на общей раме с конвейером взвешивания, для транспортировки объекта измерений с конвейера взвешивания (выходной конвейер);

- устройство обработки аналоговых данных (далее — УОАД), выполняющее функции аналого-цифрового преобразования сигналов датчиков, их первичной математической обработки. Используются приборы весоизмерительные серии SGM800 (SGM820), изготовитель «PENKO Engineering B.V.», Нидерланды;

- панель оператора, обеспечивающая хранение параметров настройки, управление процессом взвешивания, отображение результатов измерений, оснащенная сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений, и оснащенная цифровыми интерфейсами связи для подключения различных

периферийных устройств (например, сканеров штрих-кодов, печатающих устройств, устройств (систем, модулей) для определения габаритных размеров).

Панель оператора, УОАД (электронные устройства), устройства питания и коммутации размещены в электрическом шкафу (стойке) или пульте управления.

Сигнальные кабели датчиков подаются в УОАД через соединительную коробку.

Модификации средства измерений имеют обозначение вида:

VML-[Max][X]

где:

Max: значение наибольшего предела взвешивания в автоматическом режиме, кг: 30, 60, 150, 1500.

[X]: оснащение модулем измерений габаритных размеров: Обозначение отсутствует — без системы измерений габаритных размеров и объема; -LMS — с модулем измерений габаритных размеров, включающим в себя источники и приемники инфракрасного излучения серии LMS500 (изготовитель «SICK AG», Германия), закрепленные на металлической раме (далее — модуль измерений габаритных размеров).

Принцип действия модуля измерений габаритных размеров основан на определении разности фаз, посылаемых и принимаемых модулированных сигналов, излучаемых лазером в красном диапазоне длин волн. Результаты измерений отображаются в визуальной форме на дисплее средства измерений.

Внешний вид средства измерений представлен на рисунке 1.

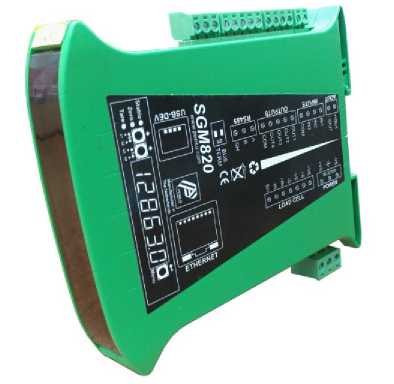

Внешний вид УОАД и схема пломбировки от несанкционированного доступа

представлена на рисунке 2.

средство измерений с модулем           средство измерений с пультом управления

измерений габаритных размеров и

шкафом управления

Рисунок 1 — Общий вид средства измерений (примеры)

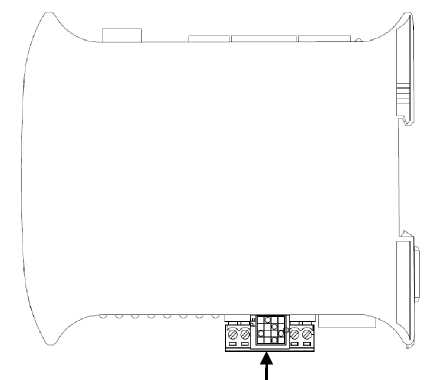

Разрушаемая наклейка, закрывающая доступ к разъемам сигнальных кабелей (кабелей питания) и

предотвращающая несанкционированный доступ для замены УОАД

Рисунок 2 — Общий вид УОАД и схема пломбировки от несанкционированного доступа

На маркировочной табличке средства измерений указываются следующие основные данные:

- наименование и (или) товарный знак предприятия-изготовителя;

- обозначение типа (модификации) средства измерений;

- месяц и год выпуска;

- номер технических условий;

- знак утверждения типа.

Программное обеспечение

Метрологически значимая часть программного обеспечения средства измерений (далее — ПО) является встроенной, хранится в энергонезависимом запоминающем устройстве УОАД.

Функциональная часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве панели оператора.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам настройки и регулировки средства измерений, а также измерительной информации используются следующие средства:

- «TAC counter» — несбрасываемый счетчик событий настройки метрологически значимых параметров УОАД;

- «CAL counter» — несбрасываемый счетчик событий регулировки УОАД.

Для защиты от несанкционированного доступа к функциональной части ПО, параметрам настройки, а также измерительной информации, используется:

- невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования изготовителя и без изменения его идентификационных данных;

- разграничение прав доступа к режимам работы средства измерений с помощью пароля.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077—2014.

Идентификационные данные метрологически значимой части ПО доступны для просмотра при включении УОАД. Идентификационные данные функциональной части ПО доступны для просмотра при работе средства измерений в пункте меню «О программе».

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Метрологические характеристики

Продолжение таблицы 2

Таблица 3 — Метрологические характеристики при измерениях габаритных размеров

Таблица 4 — Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом гравировки (или с помощью наклейки), а также на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 5 — Комплектность средства измерений

Поверка

осуществляется по документу МП 204-09-2019  «ГСИ. Устройства весоизмерительные

автоматические VML. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.05.2019 г.

Основные средства поверки: рабочие эталоны 3-го, 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML R 111-1-2009; весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки (условно истинного значения массы) с погрешностью, не превышающей 1/3 пределов допускаемых показателей точности средства измерений); рабочие средства измерений части 2 «Государственной поверочной схемы для средств измерений длины в диапазоне от Ь10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» по приказу Росстандарта от 29 декабря 2018 г. № 2840 (рулетки измерительные до 100 м, класс точности 3, Д = ± (0,4 + 0,2 (L-1))).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средства измерений.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Приказ Росстандарта от 29 декабря 2018 г № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

ТУ 28.99.39-001-20590179-2019 «Устройства весоизмерительные автоматические VML. Технические условия».
