Магазины емкости МЕ-ТР
| Номер в ГРСИ РФ: | 77200-20 |
|---|---|
| Производитель / заявитель: | ООО "Теплоприбор", г.Рязань |
Магазины емкости МЕ-ТР (далее - магазины емкости) предназначены для воспроизведения единицы электрической ёмкости в цепях переменного тока в диапазоне частот от 100 Гц до 100 кГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77200-20 |
| Наименование | Магазины емкости |
| Модель | МЕ-ТР |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 16.01.2025 |
Производитель / Заявитель
ООО "Теплоприбор", г.Рязань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 24 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 77200-20: Описание типа СИ | Скачать | 86.5 КБ | |
| 77200-20: Методика поверки РИЮУ.411644.001 МИ1 | Скачать | 3.9 MБ |
Описание типа
Назначение
Магазины емкости МЕ-ТР (далее - магазины емкости) предназначены для воспроизведения единицы электрической ёмкости в цепях переменного тока в диапазоне частот от 100 Гц до 100 кГц.
Описание
Принцип действия магазинов емкости основан на подключении в выходную цепь высокостабильных конденсаторов посредством поворотных декадных переключателей.
Конструктивно магазины емкости состоят из набора конденсаторов с дискретными переключателями, находящиеся в металлическом корпусе (степень защиты от пыли и воды IP51). На лицевой панели установлены четыре тумблера для подекадного набора требуемого значения электрической ёмкости. Подключение к измерительной цепи осуществляется через выходные клеммы К1, К2, «земля», расположенные на боковой поверхности.
Общий вид магазинов емкости с указанием мест нанесения знаков утверждения типа и поверки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

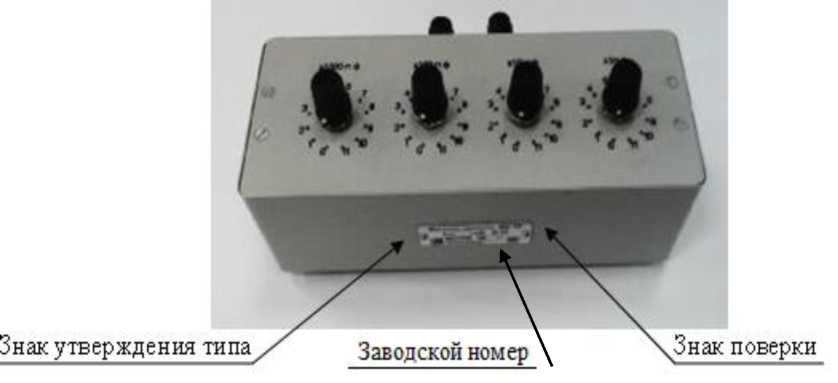

Рисунок 1 - Общий вид магазинов емкости
Места пломбирования
а) б)

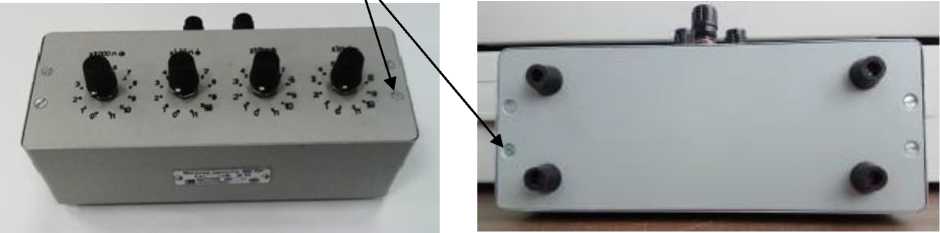

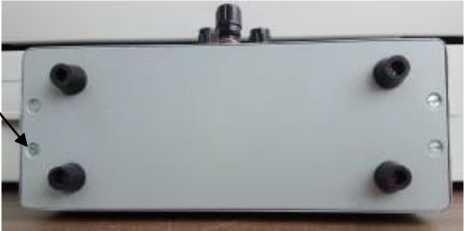

Рисунок 2 - Места пломбирования от несанкционированного доступа
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения единицы электрической ёмкости, пФ |
от начальной до 12221 |
|
Значение начальной электрической ёмкости, пФ, не более |
20 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения электрической ёмкости при частоте 1 кГц (Ад), пФ: - декада от 1 до 11 пФ - декады (от 10 до 110 пФ), (от 100 до 1100 пФ) |
±0,5 ±1 |
|
Пределы допускаемой основной относительной погрешности воспроизведения электрической ёмкости декады от 1 до 11 нФ при частоте 1 кГц (5д), % |
±0,15 |
|
Пределы допускаемой дополнительной погрешности воспроизведения электрической ёмкости в диапазоне частот от 100 Гц до 100 кГц (кроме частоты 1 кГц): - декады (от 1 до 11 пФ), (от 10 до 110 пФ), (от 100 до 1100 пФ) - декада от 1 до 11 нФ |
Ад 5д |
|
Пределы допускаемой дополнительной погрешности воспроизведения электрической ёмкости, обусловленной изменением температуры окружающего воздуха на каждые 10 °С в условиях эксплуатации от +1 до +15 °С и св. +25 до +40 °С: - декады (от 1 до 11 пФ), (от 10 до 110 пФ), (от 100 до 1100 пФ) - декада от 1 до 11 нФ |
Ад 5д |
|
Значения тангенса угла диэлектрических потерь при частоте 1 кГц не превышают: - декада от 1 до 11 пФ - декада от 10 до 110 пФ - декада от 100 до 1100 пФ - декада от 1 до 11 нФ |
не нормируется 8-10’3 340-3 240-3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции, МОм, не менее |
20 |
|
Значение напряжения переменного тока, подводимого к мерам, В, не более |
50 |
|
Габаритные размеры, мм, не более - высота |
94 |
|
- ширина |
100 |
|
- длина |
191 |
|
Масса, кг, не более |
1 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре (25+3)°С, % - атмосферное давление, кПа |
от +1 до +40 80 от 84 до 106 |
|
Степень защиты от пыли и воды по ГОСТ 14254-2015 |
IP51 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную к корпусу магазина емкости, методом лазерной сублимации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Магазин емкости МЕ-ТР |
1 шт. | |
|
Паспорт |
РИЮУ.411644.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
РИЮУ.411644.001 РЭ |
1 экз. |
|
Методика поверки |
РИЮУ.411644.001 МИ1 |
1 экз. |
Поверка
осуществляется по документу РИЮУ.411644.001 МИ1 «Магазины емкости МЕ-ТР. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.05.2019.
Основные средства поверки:
- тераомметр Е6-13А, регистрационный номер 4649-80 в Федеральном информационном фонде по обеспечению единства измерений;
- измеритель LCR, регистрационный номер 40676-09 в Федеральном информационном фонде по обеспечению единства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магазинов емкости с требуемой точностью.
Знак поверки наносится на магазин емкости или свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная повероч-ная схема для средств измерений электрической ёмкости
ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия
Магазин емкости МЕ-ТР. Технические условия. РИЮУ.411644.001 ТУ
