Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 971
| Номер в ГРСИ РФ: | 77205-20 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | АО "ЭМИС", г.Челябинск |
Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 971 (далее - счетчики) однофазные интеллектуальные непосредственного включения предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии (отклонение напряжения, отклонение частоты напряжения) в однофазных цепях переменного тока, а также для организации многотарифного учета и передачи информации о потребляемой энергии при использовании в составе интеллектуальных систем учета электрической энергии (ИСУЭ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77205-20 |
| Действует | по 16.01.2030 |
| Наименование | Счетчики электрической энергии |
| Модель | ЭМИС-ЭЛЕКТРА 971 |
| Приказы |
№1557 от
04.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6306735e-0631-f479-1c6a-d4a21ecd32b8 |
Производитель / Заявитель
АО «ЭМИС», РОССИЯ, 456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1; 454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
73179
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 73178 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
77205-20: Описание типа
2024-77205-20-2.pdf
Файл устарел
|
Скачать | 501.1 КБ | |
|
77205-20: Методика поверки
2023-mp77205-20.pdf
Файл устарел
|
Скачать | 6.2 MБ | |
|
77205-20: Описание типа
2024-77205-20.pdf
|
Скачать | 501.1 КБ | |
|
77205-20: Методика поверки
2023-mp77205-20-1.pdf
|
Скачать | 6.2 MБ |
Описание типа
Назначение
Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 971 (далее - счетчики) однофазные интеллектуальные непосредственного включения предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии (отклонение напряжения, отклонение частоты напряжения) в однофазных цепях переменного тока, а также для организации многотарифного учета и передачи информации о потребляемой энергии при использовании в составе интеллектуальных систем учета электрической энергии (ИСУЭ).
Описание
Измерение электрической энергии производится обработкой входных сигналов тока и напряжения, с аналого-цифровым преобразованием в цифровые значения микроконтроллером, с сохранением результатов в энергонезависимой памяти и отображением на дисплее счетчика.
Функциональные возможности счетчика позволяют:
- вести учет активной и реактивной электрической энергии в двух направлениях по 8 тарифам с сохранением энергопотребления по каждому тарифу;
- измерять текущие значения параметров электрической сети;
- фиксировать дифференциальный ток;
- формировать профили нагрузки;
- регистрировать максимумы мощности;
- вести журналы событий;
- фиксировать нарушение параметров качества электроснабжения;
- отображать на дисплее и фиксировать в журнале нарушение электронных пломб;
- фиксировать воздействие сверхнормативного постоянного или переменного магнитного поля;
- осуществлять удаленную коммуникацию с ИСУЭ;
- управлять электрическим снабжением потребителя внешней командой или при превышении заданных пределов потребления;
- аппаратно блокировать внутреннее реле включения/отключения нагрузки;
- формировать и отправлять инициативные сообщения ИСУЭ при возникновении тревожных событий.
Технические и функциональные характеристики отражаются в буквенно-цифровом коде при заказе счетчика и приводятся в паспорте (расшифровка буквенно-цифрового кода приведена в таблице 1):
ЭЭ 971 - Х1 - Х2.Х3.Х4.Х5. Хб - Х7
Таблица 1 - Расшифровка буквенно-цифрового кода заказа счетчиков
|
Место в обозначении кода |
Наименование характеристики |
Значение характеристики |
|
ЭЭ 971 |
Тип счетчика |
ЭЭ-971 |
|
Х1 |
Исполнение корпуса | |
|
С |
Исполнение «С» - «Сплит» в корпусе по рисунку 1 | |
|
Х |
Исполнение «Х» для размещения в шкафу в корпусе по рисунку 3 | |
|
ХК |
Исполнение «ХК» для размещения в шкафу в корпусе по рисунку 4 | |
|
Х2 |
Класс точности |
Активная/Реактивная |
|
1 |
1/2 | |
|
Хз |
Номинальное напряжение | |
|
1 |
230 В | |
|
Х4 |
Базовый (максимальный ток) | |
|
5(60) |
5(60)А | |
|
5(80) |
5(80)А | |
|
5(100) |
5(100)А | |
|
х |
исполнение по заказу | |
|
Х5 |
Протокол передачи данных | |
|
Е |
ЭМИС-Е | |
|
D |
DLMS | |
|
S |
СПОДЭС | |
|
x |
исполнение по заказу | |
|
Хб |
Выходные устройства |
Количество испытательных выходов |
|
3i |
3 импульсных (активная/реактивная/секунда) | |
|
1pi |
1 импульсный программируемый (активная/реактивная/секунда) | |
|
Х7* |
Функции | |
|
PR |
внутреннее реле включения/отключения нагрузки | |
|
RL |
аппаратная блокировка внутреннего реле | |
|
RS |
наличие интерфейса RS-485 | |
|
Et |
наличие интерфейса Ethernet | |
|
Q |
наличие нормируемых измерений показателей качества электроэнергии по классу S | |
|
IP65 |
защита от проникновения воды и пыли IP65 по ГОСТ 14254-2015 для счетчика исполнения «С» | |
|
F |
специальные функции | |
|
* При отсутствии функции место в обозначении кода Х7 может оставаться незаполненным | ||
Пример записи обозначения счетчика при заказе и в паспорте:
ЭЭ 971-X-1.1.5(60).D.1pi-PR.RL.RS.Q
(Счетчик электрической энергии однофазный интеллектуальный непосредственного включения ЭМИС-ЭЛЕКТРА 971 исполнения для размещения в шкафу, класса точности 1 по активной и класса точности 2 по реактивной электрической энергии, номинальное напряжение 230 В, базовый ток 5 А и максимальный ток 60 А, протокол передачи данных DLMS, 1 импульсный программируемый выход, внутреннее реле включения/отключения нагрузки, аппаратная блокировка внутреннего реле, интерфейс связи RS-485, функция измерений параметров качества электроснабжения).
Конструктивно счетчики состоят из следующих частей:
- корпуса с крышкой;
- отсек коммуникационного модуля с крышкой;
- отсек зажимов с крышкой.
В корпусе счетчика размещены электронная плата с электронными компонентами, измерительный преобразователь, блок питания, реле управления нагрузкой.
В верхней части корпуса расположен отсек с коммуникационным модулем, подключаемый к электронной плате через разъем и переключатель аппаратной блокировки внутреннего реле (исполнение «С»).
Счетчик оснащен датчиками контроля:
- открытия крышки корпуса счетчика;
- открытия крышки коммуникационного модуля;
- открытия крышки отсека зажимов;
- воздействия сверхнормативного постоянного или переменного магнитного поля.
В отсеке зажимов располагается клеммная колодка, дополнительные зажимы и переключатель аппаратной блокировки внутреннего реле (исполнение «Х», «ХК»).
В качестве измерительных элементов в счетчике используются:
- для измерения напряжения используются резистивные делители;
- для измерения тока фазы используется прецизионный шунт;
- для измерения тока в нулевом проводе используется трансформатор тока.
Результаты измерений и параметры настройки счетчика хранятся в энергонезависимой памяти. При отключении питания контроллер, используя батарею резервного питания, записывает текущие значения в энергонезависимую память, из которой может их считать после восстановления питания.
Счетчики оснащены энергонезависимыми часами реального времени (RTC) и календарем, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.
Счетчики имеют три исполнения «Х», «ХК» и «С», отличающихся внешним видом корпусов. Счетчик исполнения «С» не имеет встроенного дисплея и может комплектоваться дополнительным отсчетным устройством для удаленного считывания показаний.
Для управления на лицевой панели счетчика исполнения «Х» предусмотрены две кнопки. Верхняя кнопка предназначена для включения подсветки дисплея (при наличии напряжения в цепи питания), просмотра информации на дисплее и для включения реле управления нагрузкой. Пломбируемая кнопка предназначена для программно-аппаратной блокировки реле управления нагрузкой.
На лицевой панели счетчика исполнения «ХК» расположена одна кнопка. Служит для включения подсветки дисплея (при наличии напряжения в цепи питания), просмотра информации на дисплее и для включения реле управления нагрузкой.
Во всех исполнениях счетчики оснащены оптическим портом и интерфейсом связи RS-485. В зависимости от исполнения счетчиков в них могут быть установлены коммуникационные модули с интерфейсами GPRS, NB-IoT, PLC+RF, RF, LoRaWAN или другие по требованию заказчика.
Опционально в отсек коммуникационного модуля может быть установлен модуль расширения функционала.
Общий вид счетчиков со схемой пломбировки от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1 и рисунке 3. На рисунке 2 показан общий вид дополнительного устройства индикации ЭМИС-ЭЛЕКТРА 130.
ПШ1
>97100000000
5
a> —-•—

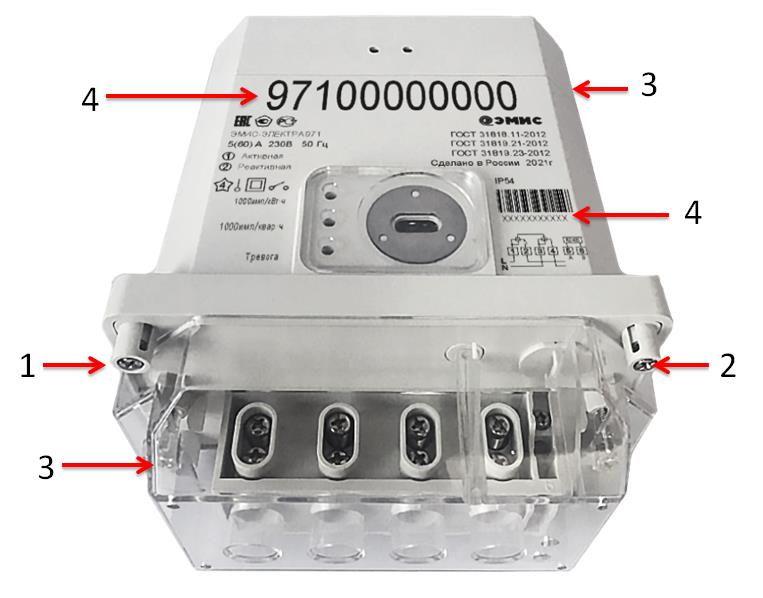

Рисунок 1 - Общий вид счетчика исполнения «С» со схемой пломбировки
настройка /\ \/ отправка
©ЭМИС-ЭЛЕКТРА 130

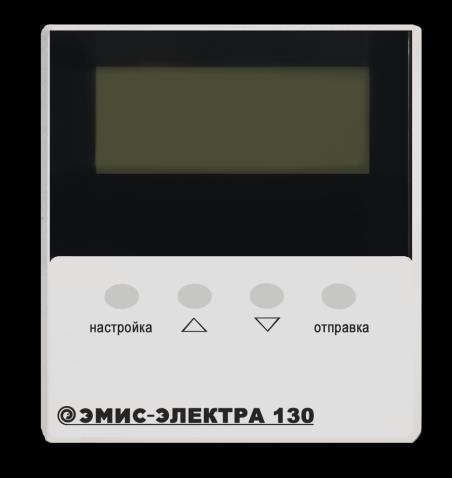

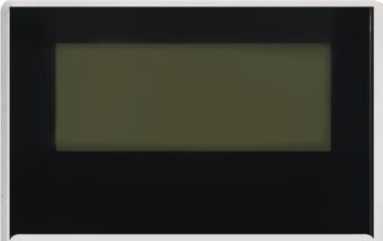

Рисунок 2 - Дополнительное устройство индикации ЭМИС-ЭЛЕКТРА 130

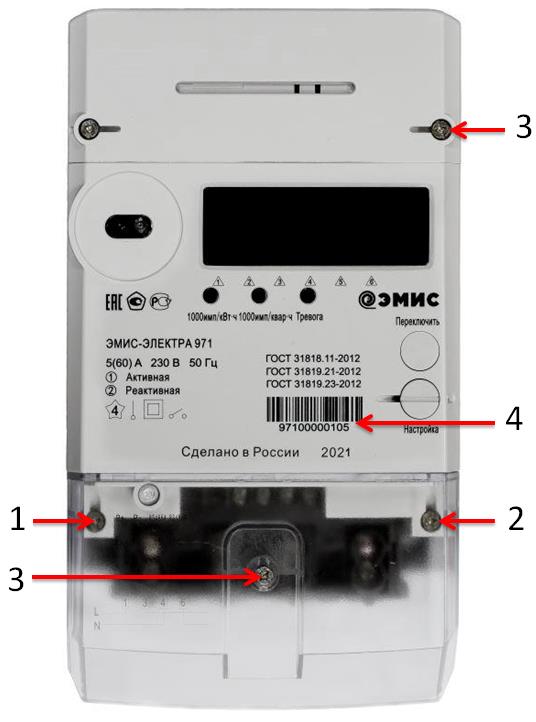

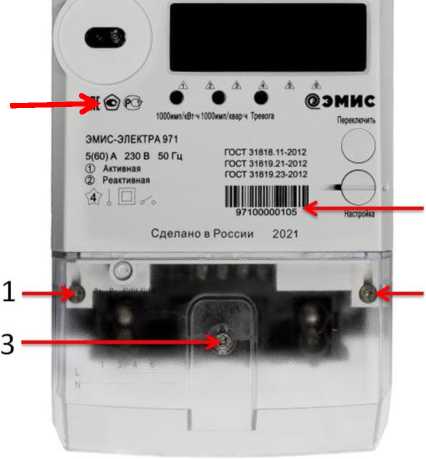

Рисунок 3 - Общий вид счетчика исполнения «Х» со схемой пломбировки

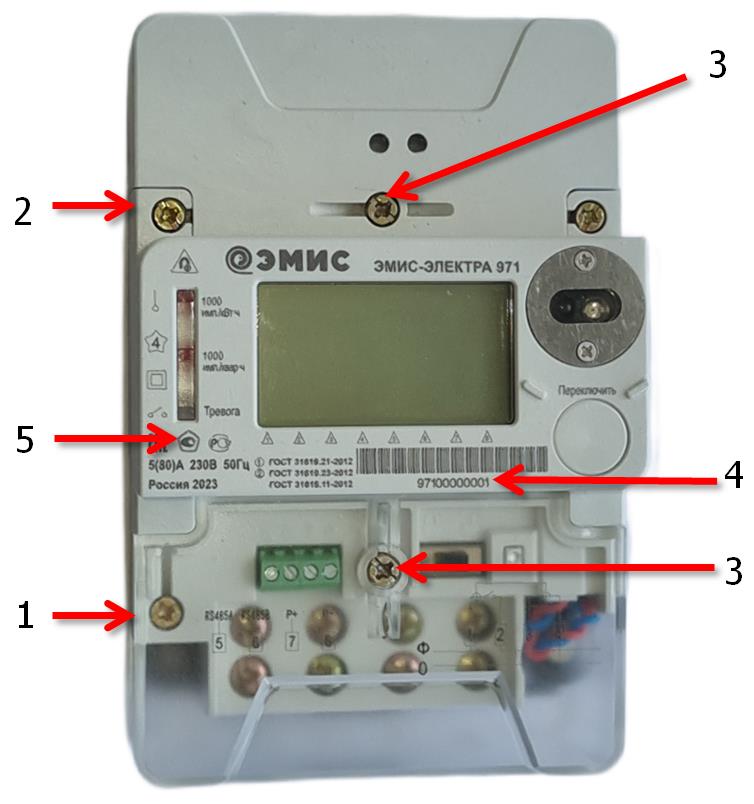

Рисунок 4 - Общий вид счетчика исполнения «ХК» со схемой пломбировки
Стрелками на рисунках 1, 3 и 4 обозначены:
1 - место установки пломбы предприятия-изготовителя;
2 - место установки знака поверки счетчика;
3 - место установки пломбы энергоснабжающей организации;
4 - место расположения заводского номера;
5 - место нанесения знака утверждения типа средств измерений.
В счетчиках исполнения «Х» места пломбировки 1 и 2 закрыты крышкой зажимов.
Знак поверки счетчиков наносится на корпус средства измерений в соответствии с рисунком 1, 3 и 4.
Заводской номер состоит из арабских цифр и наносится на лицевую панель счетчиков методом лазерной гравировки.
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО).
Встроенное ПО в процессе производства заносится в контроллеры счетчиков. Данное ПО разделено на метрологическое значимое и коммуникационное ПО (метрологически незначимое). Конструкция счетчика исключает возможность несанкционированного влияния на метрологически значимую часть и измерительную информацию. Коммуникационное ПО защищено от изменений с помощью многоуровневой системы безопасности: криптографической защиты, электронного и механического опечатывания конструктивных элементов счетчика.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ЕЕ971 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.04.00 |
|
Цифровой идентификатор |
- |
Технические характеристики
Метрологические и основные технические характеристики счетчиков приведены в таблицах 3 - 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности ГОСТ31819.21-2012, ГОСТ31819.23-2012: - для измерений электрической активной энергии - для измерений электрической реактивной энергии |
1 2 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения в диапазоне от 55 до 120% от ином, % |
±0,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерения напряжения, вызываемые изменением влияющих величин |
не превосходят пределов, установленных в ГОСТ 31819.212012 для счетчиков класса точности 1 |
|
Пределы допускаемой погрешности измерений частоты напряжения в диапазоне от 42,5 до 57,5 Гц, Гц |
±0,05 |
|
Пределы допускаемой погрешности измерения коэффициента мощности в диапазонах от 0,5(инд.) до-0,5(емк.) |
±0,01 |
|
Предел основной абсолютной погрешности хода внутренних часов, с/сут, не более |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности хода встроенных часов от изменения температуры окружающей среды в рабочем диапазоне температур, с/(сут-°С), не более |
±0,15 |
|
Погрешность измерений по классу S, ГОСТ 30804.4.30-2013, при фиксировании нарушений параметров качества электроснабжения: - пределы допускаемой основной относительной погрешности измерений положительного 5U(+) и отрицательного 6U(-) отклонения напряжения в диапазоне от 55 до 120 % от ином, % - пределы допускаемой дополнительной погрешности измерений положительного 5U(+) и отрицательного 6U(-) отклонения напряжения в диапазоне от 55 до 120 % от ином, % - пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения частоты в диапазоне ±7,5 Гц от Гном, Гц |
±0,5 не превосходят пределов, установленных в ГОСТ 31819.212012 для счетчиков класса точности 1 ±0,05 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, ином, В |
230 |
|
Рабочий диапазон напряжения, В |
от 0,9 до 1,10 ином |
|
Предельный рабочий диапазон напряжения, В |
от 0,5 до 1,15 ином |
|
Базовый ток, 1б, А |
5 |
|
Максимальный ток, 1макс, А |
60; 80; 100 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Стартовый ток (чувствительность), мА: - для счетчиков класса точности 1 по активной/реактивной электрической энергии - для счетчиков класса точности 2 по реактивной энергии |
20 25 |
|
Номинальная частота электрической сети, Гном, Гц |
50 |
|
Диапазон изменения частоты, Гц |
от 42,5 до 57,5 |
|
Постоянная счетчика, имп/кВт-ч (имп/квар-ч) |
1000 |
|
Потребляемая мощность по цепи напряжения, Вт (ВА), не более |
2 (10) |
|
Потребляемая мощность по цепи тока, В^А, не более |
0,3 |
|
Выходные устройства (испытательный выход) *: - активная мощность - реактивная мощность - выход секундных тактовых импульсов, (f=1 Гц, Т=1 с) |
1 1 1 |
|
Интерфейсы связи |
оптический порт, RS-485 |
|
Скорость обмена по интерфейсам связи, бит/с - оптический порт - RS-485 |
от 1200 до 9600 от 1200 до 9600 |
|
Коммуникационный модуль с интерфейсом*: - GPRS, NB-IoT - PLC, модуляция OFDM - PLC+RF - RF - LoRaWAN, модуляция LoRa - по заказу |
1 или 2 SIM карты G3 G3+433/868 МГц 433/868 МГц 868 МГц |
|
Параметры многотарифного учета: - Количество тарифов - Тарифная схема: - количество выходных и праздничных дней - количество сезонных таблиц - количество недельных таблиц - количество дневных таблиц - количество записей в дневной таблице |
8 ** 100 ** 12 ** 12 ** 12 ** 10 ** |
|
Управление нагрузкой: - внутреннее реле |
1 |
|
Время работы часов на резервном источнике питания, в случае пропадания основного питания, лет, не менее |
10 или 16* |
|
Установленный диапазон рабочих температур окружающей среды, °С |
от -25 до +55 |
|
Диапазон рабочих температур окружающей среды для индикации дисплея, °С |
от -20 до +45 |
|
Предельный диапазон рабочих температур окружающей среды, °С |
от -55 до +70 |
|
Максимальная допустимая относительная влажность окружающего воздуха, % |
95 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Степень защиты, обеспечиваемая оболочкой счетчика (Код IP) по ГОСТ 14254-2015 - исполнения «С» - исполнения «Х» - исполнения «ХК» |
IP 54; IP 65 IP 54 IP 51 |
|
Габаритные размеры (длина х ширина х высота) счетчиков, мм, не более: - в исполнении «С» - в исполнении «Х» - в исполнении «ХК» |
147 х 83,2 х 179,0 125 х 75,5 х 220,5 90 х 67 х 140 |
|
Масса, кг, не более: | |
|
- счетчиков исполнения «С» |
0,85 |
|
- счетчиков исполнения «Х» |
1,0 |
|
- счетчиков исполнения «ХК» |
0,8 |
|
Средняя наработка до отказа, часов, не менее |
280 000 |
|
Средний срок службы, лет, не менее |
30 |
|
* В соответствии с исполнением счетчика. * * Значения могут быть изменены в соответствии с заказом; для исполнения «ХК» количество тарифов - не более 4. | |
Знак утверждения типа
наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
согласно таблицы 5
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный |
ЭМИС-ЭЛЕКТРА 971 * |
1 шт. |
|
Паспорт |
ЭЭ-971.000.000.00 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЭЭ-971.000.000.00 РЭ |
-1 ** 1 экз. |
|
Методика поверки |
— |
-1 ** 1 экз. |
|
Блок вывода и передачи данных |
ЭМИС-СИСТЕМА 770 |
*** |
|
Дополнительное отсчетное устройство для счетчиков исполнения «С» |
ЭМИС-ЭЛЕКТРА 130 |
*** |
|
Адаптер для связи счетчика с компьютером*** |
«ЭМИС-СИСТЕМА 750» |
*** |
|
Кронштейн крепления для счетчиков исполнения «С» |
- |
1 шт. |
|
* ** Исполнение счетчика и опции определяются заказом. * ** Допускается 1 экземпляр на партию счетчиков, поставляемых в один адрес. * ** Дополнительная комплектация и количество определяется заказом. | ||
Сведения о методах измерений
приведены в эксплуатационном документе ЭЭ-971.000.000.00 РЭ «Счетчик электрической энергии ЭМИС-ЭЛЕКТРА 971. Руководство по эксплуатации» в разделе 6.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2Ч09 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 31818.11’2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.21’2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;
ГОСТ 31819.23’2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
ГОСТ 30804.4.30’2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;
ТУ 26.51.63.130’088’14145564’2019 «Счетчики электрической энергии ЭМИС’ ЭЛЕКТРА 971. Технические условия» с изменением 1.
Другие Счетчики электроэнергии
