Устройства бортовые приемо-преобразующие БППУ-ГН
| Номер в ГРСИ РФ: | 77217-26 |
|---|---|
| Производитель / заявитель: | ОАО "ЛИИП им.В.С.Гризодубовой", г.Жуковский |
Устройства бортовые приемо-преобразующие БППУ-ГН (далее — бортовые устройства ГН) предназначены для измерения текущих навигационных параметров по сигналам навигационных космических аппаратов, формирования сигнала метки времени для привязки шкалы времени потребителя к национальной шкале координированного времени Российской Федерации UTC(SU).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 77217-26 | ||||||
| Действует | по 04.03.2031 | ||||||
| Наименование | Устройства бортовые приемо-преобразующие | ||||||
| Модель | БППУ-ГН | ||||||
| Приказы |
№376 от
04.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8581a2dc-6f8a-9a75-9fd3-40dcb498b3e7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОАО «ЛИИП им. Гризодубовой В.С.», РОССИЯ, 140185 Московская область, г. Жуковский, ул. Кирова, д. 5
Поверка
| Методика поверки / информация о поверке |
МП 841-25-02 Государственная система обеспечения единства измерений. Устройства бортовые приемо-преобразующие БППУ-ГН. Методика поверки
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
77217-26: Описание типа
2026-77217-26.pdf
|
Скачать | 210 КБ | |
|
77217-26: Методика поверки
МП 841-25-02
2026-mp77217-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Устройства бортовые приемо-преобразующие БППУ-ГН (далее — бортовые устройства ГН) предназначены для измерения текущих навигационных параметров по сигналам навигационных космических аппаратов, формирования сигнала метки времени для привязки шкалы времени потребителя к национальной шкале координированного времени Российской Федерации UTC(SU).
Описание
Принцип действия бортового устройства ГН основан на подключении внешних антенн к блоку спутникового навигационного датчика, размещаемого на борту подвижной платформы, и блоку спутникового навигационного датчика, выступающего в роли контрольнокорректирующей станции, через малошумящий усилитель и подачи напряжения питания на бортовое устройство ГН. Бортовое устройство ГН автоматически производит привязку параметров информационных систем потребителя к шкале координированного времени UTC(SU), поиск и прием радионавигационных сигналов НКА, выдачу потребителю текущих навигационных параметров.
Конструктивно бортовое устройство ГН состоит из двух модулей. Каждый модуль состоит из антенны с малошумящим усилителем в пластиковом корпусе и блока спутникового навигационного датчика в металлическом корпусе с разъёмом питания, разъемом интерфейса и разъемом для подключения внешней антенны. Модули взаимозаменяемые и имеют одинаковый внешний вид, каждый из которых может выступать в качестве бортового блока или контрольнокорректирующей станции.
На тыльной стороне блока спутникового навигационного датчика (БСНД-К) расположены следующие основные разъемы: разъем питания, разъем для выходного сигнала внутренней шкалы времени и управления устройством, разъем для подключения антенны.
Предотвращение несанкционированного доступа к внутренней части БСНД-К обеспечено четырьмя крепежными винтами, расположенными в нижней части БСНД-К, которые могут быть сняты только при наличии специального инструмента. Пломбирование крепёжных винтов составных частей бортового устройства ГН не производится. Заводской номер, состоящий из арабских цифр, нанесен штамповкой на металлической пластине, расположенной на лицевой стороне БСНД-К. Нанесение знака поверки на бортовое устройство ГН не предусмотрено.

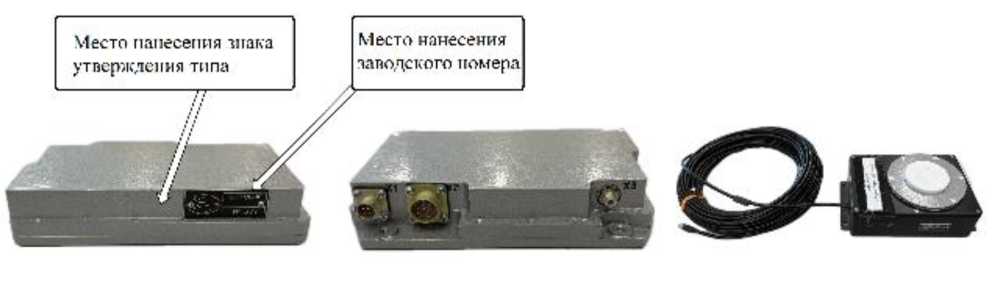

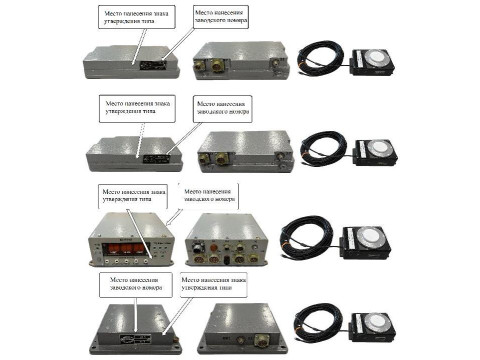

Общий вид бортового устройства ГН с обозначением мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
а) лицевая сторона блока
б) тыльная сторона блока
в) антенна с малошумящим
спутникового навигационного
спутникового навигационного
усилителем
датчика (бортовой блок)
датчика (бортовой блок)
г) лицевая сторона блока спутникового навигационного датчика (контрольнокорректирующая станция)
д) тыльная сторона блока спутникового навигационного датчика (контрольнокорректирующая станция)
е) антенна с малошумящим усилителем
Рисунок 1 — Общий вид бортового устройства ГН
Программное обеспечение
Бортовое устройство ГН работает под управлением программного обеспечения (далее - ПО):
- «ТВИГ.00043 TeAn» выполняет: настройку блока, обмен данными с внешними устройствами и сбор первичной информации;
- «ТВИГ.00043 v13b» выполняет расчет координат потребителя, связанных с фазовыми центрами спутниковых антенн в абсолютном и дифференциальном режимах.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование |
ТВИГ.00043 TeAn |
ТВИГ.00043 v13b |
|
Номер версии (идентификационный номер), не ниже |
1.0 |
1.0 |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Конструкция бортового устройства ГН исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютного смещения (при доверительной вероятности 0,95) формируемой шкалы времени относительно национальной шкалы координированного времени Российской Федерации UTC(SU) в режиме синхронизации по сигналам НКА ГЛОНАСС/GPS, с |
±640-6 |
|
Доверительные границы инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения координат, м: абсолютном режиме дифференциальном режиме |
±20 ±7 |
|
Доверительные границы инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения составляющих вектора скорости, м/с: абсолютном режиме дифференциальном режиме |
±0,2 ±0,2 |
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от -30 до +70 |
|
Потребляемая мощность, Вт, не более: | |
|
- блок спутникового навигационного датчика (бортовой блок) |
5 |
|
- блок спутникового навигационного датчика (контрольно- | |
|
корректирующая станция) |
5 |
|
Габаритные размеры, мм, не более: а) блок спутникового навигационного датчика (бортовой блок) | |
|
- длина |
155 |
|
- ширина |
96 |
|
- высота |
30 |
|
б) блок спутникового навигационного датчика (контрольно корректирующая станция) | |
|
- длина |
155 |
|
- ширина |
96 |
|
- высота |
30 |
|
в) антенна с малошумящим усилителем | |
|
- длина |
200 |
|
- ширина |
70 |
|
- высота |
120 |
|
Масса, кг, не более: | |
|
- блок спутникового навигационного датчика (бортовой блок) |
0,7 |
|
- блок спутникового навигационного датчика (контрольно- | |
|
корректирующая станция) |
0,7 |
|
- антенна с малошумящим усилителем |
1,5 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации типографским способом и корпуса БСНД-К.
Комплектность
аблица 4 — Комплектность средства измерений
|
Наименование |
Обозначение |
Кол. |
|
1. Устройство бортовое приемо-преобразующее БППУ-ГН в составе: |
ТВИГ.464425.003 |
1 шт. |
|
1.1. Блок спутникового навигационного датчика БСНД-К |
ТВИГ.466335.005 |
2 шт.1) |
|
1.2. Усилитель малошумящий |
ТВИГ.468732.001 |
2 шт.1) |
|
1.3. Антенна GPS/ГЛОНАСС |
ТВИГ.464659.001 |
2 шт.1) |
|
1.4. ПЭВМ |
_ |
1 шт. |
|
1.5. Блок питания |
_ |
1 шт. |
|
1.6. Комплект жгутов |
_ |
1 шт. |
|
2. Руководство по эксплуатации |
ТВИГ.464425.003 РЭ |
1 экз. |
|
3. Паспорт |
ТВИГ.464425.003 ПС |
1 экз. |
|
4. Программное обеспечение на CD-диске |
_ |
1 шт. |
|
5. Методика поверки |
_ |
1 экз. |
|
Примечание: 1) Количество определяется условием договора на поставку | ||
Сведения о методах измерений
приведены в п. 2 «Использование по назначению» документа «Устройство приемо-преобразующее бортовое БППУ-ГН. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 1374 от 07 июня 2024 г. «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Приказ Росстандарта № 2360 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТВИГ.464425.003 ТУ «Устройство бортовое приемо-преобразующее БППУ-ГН.
Технические условия».
