Система измерений количества и показателей качества нефти № 812
| Номер в ГРСИ РФ: | 77506-20 |
|---|---|
| Производитель / заявитель: | ООО "Технологические системы и оборудование", г.Москва |
Система измерений количества и показателей качества нефти № 812 (далее - СИКН) предназначена для динамических измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 77506-20 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 812 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0c29a099-2126-6b9d-debc-5045dd37e06e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью «Технологические системы и оборудование» (ООО«ТСО»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
77506-20: Описание типа
2025-77506-20.pdf
|
Скачать | 2.3 MБ | |
|
77506-20: Методика поверки
2025-mp77506-20.pdf
|
Скачать | 6.8 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 812 (далее - СИКН) предназначена для динамических измерений массы нефти, транспортируемой по трубопроводу за отчетный интервал времени.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты. Часть измерительных компонентов СИКН формируют измерительные каналы (ИК) массы и массового расхода нефти.
СИКН состоит из:
- блока фильтров (БФ);
- блока измерительных линий (БИЛ);
- блока измерений показателей качества нефти (далее - БИК);
- системы сбора, обработки информации и управления;
- системы дренажа.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.
Таблица 1 - Измерительные компоненты
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion (далее -СРМ) |
45115-16 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Продолжение таблицы 1
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи измерительные Rosemount 644 |
56381-14 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Преобразователи давления измерительные 2088 |
60993-15 |
|
Преобразователи давления измерительные 2051 |
56419-14 |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
Преобразователи плотности и расхода CDM |
63515-16 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-15 |
|
Преобразователи плотности и вязкости FVM |
62129-15 |
|
Контроллеры измерительные FloBoss S600+ (далее - ИВК) |
64224-16 |
|
Счетчик нефти турбинный МИГ |
26776-08 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения массы брутто нефти прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- автоматизированные вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной химико-аналитической лаборатории или массовой доли воды, вычисленной по результатам измерений объемной доли воды поточным влагомером;
- автоматические измерения плотности нефти;
- автоматические измерения вязкости нефти;
- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- контроль метрологических характеристик (КМХ) рабочего СРМ с применением контрольного-резервного СРМ, применяемого в качестве контрольного;
- поверка и КМХ СРМ с применением передвижной поверочной установки;
- автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль технологических параметров нефти в СИКН, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.

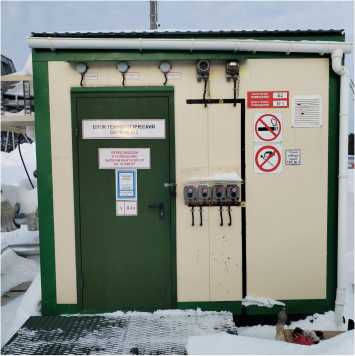

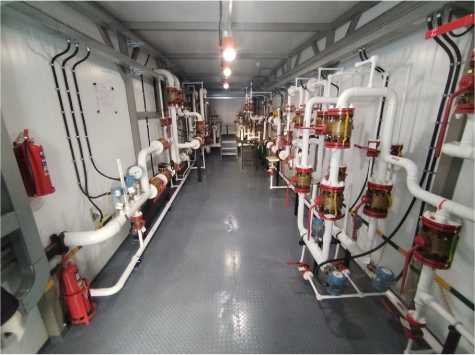

О бщий вид СИКН приведен на рисунке 1.

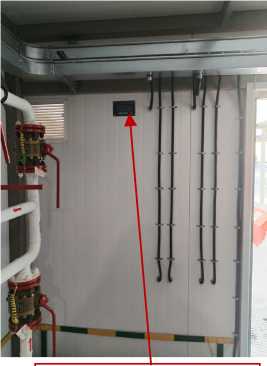

Заводской номер СИКН нанесен на маркировочную табличку, закрепленную внутри блок-бокса СИКН, методом металлографики согласно рисунку 2.

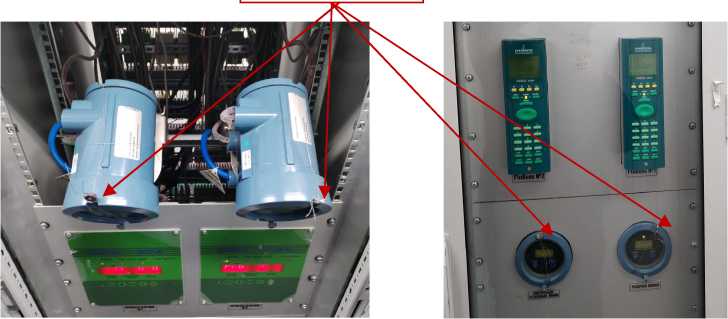

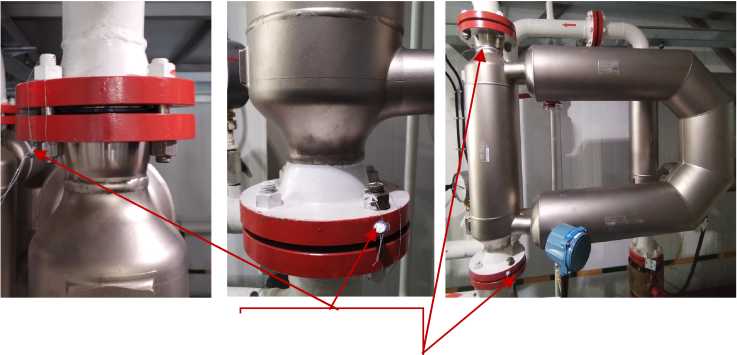

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях и электронном преобразователе модели 2700 СРМ предусмотрены места для установки пломб. Пломбировка осуществляется нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, и контровочной проволоке, ограничивающей доступ в электронный преобразователь модели 2700, согласно рисунку 2.
Рисунок 1 - Общий вид СИКН
Место нанесения заводского номера
Места установки пломб и нанесения знака поверки
Рисунок 2 - Места нанесения заводского номера, знака поверки и места установки пломб
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. ПО ИВК и АРМ оператора настроено для работы в СИКН и испытано при испытаниях СИКН в целях утверждения типа. Идентификационные данные ПО ИВК приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК |
АРМ оператора | |
|
Идентификационное наименование ПО |
Linux Binary.app |
OilQual |
|
Номер версии (идентификационный номер) ПО |
06.21/21 |
1.2 |
|
Цифровой идентификатор ПО |
6051 |
A1B93442 |
Технические характеристики
Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4 и 5.
Таблица 3 - Состав и основные метрологические характеристики ИК
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав |
ИК |
Диапазон измерений1), т/ч |
Пределы допускаемой относительной погрешности ИК, % |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
|
1, 2 |
ИК массы и массового расхода нефти |
2 (ИЛ 1, ИЛ 2) |
СРМ |
ИВК |
от 20 до 60 |
±0,25 %2), ±0,20 %3) |
|
1) Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений. 2) Пределы допускаемой относительной погрешности ИК массового расхода и массы нефти с рабочим СРМ и контрольно-резервным СРМ, применяемым в качестве резервного. 3) Пределы допускаемой относительной погрешности ИК массового расхода и массы нефти с контрольно-резервным СРМ, применяемым в качестве контрольного. | ||||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 20 до 60 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
2 (1 рабочая, 1 контрольнорезервная) |
|
Избыточное давление, МПа, не более: - рабочее - минимально допустимое - максимально допустимое |
1,2 0,2 1,6 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Режим работы СИКН |
периодический |
|
Суммарные потери давления в СИКН при максимальном расходе и максимальной вязкости, МПа, не более: - в рабочем режиме - в режиме поверки и КМХ |
0,2 0,4 |
|
Режим управления: - запорной арматурой - регуляторами расхода и давления |
ручной ручной |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
380±38, трехфазное; 220±22, однофазное 50 |
|
Потребляемая мощность, кВт, не более |
25 |
|
Условия эксплуатации: - температура воздуха в блок-боксе БФ, БИЛ, БИК, °С: - в отапливаемый период - в летний период, не более |
от +5 до +30 +35 |
|
Средний срок службы, лет, не менее |
8 |
|
Параметры измеряемой среды | |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
|
Температура, °С |
от +5 до +35 |
|
Плотность, кг/м3, не более |
920 |
|
Вязкость кинематическая при рабочих условиях, мм2/с (сСт), не более |
90 |
|
Давление насыщенных паров, кПа (мм рт. ст.), не более |
66,7 (500) |
|
Массовая доля воды, %, не более |
1,0 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
900 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая доля серы, %, не более |
4,5 |
|
Массовая доля парафина, %, не более |
6,0 |
|
Массовая доля сероводорода, млн-1 (ppm), не более |
100 |
|
Массовая доля метил- и этилмеркаптанов в сумме, млн-1 (ppm), не более |
100 |
|
Массовая доля органических хлоридов, млн-1 (ppm), не более |
10 |
|
Содержание свободного газа |
не допускается |
Знак утверждения типа
наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 812, заводской № 015.00.00.000 СБ |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 812» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.48719).
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
