Спектрометры рентгенофлуоресцентные ARL 9900
| Номер в ГРСИ РФ: | 77579-20 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific (Ecublens) SARL", Швейцария |
Спектрометры рентгенофлуоресцентные ARL 9900 (далее по тексту - спектрометры) предназначены для измерений массовой доли элементов в металлических и неметаллических (стекло, керамика, огнеупоры, цемент, геологические пробы и т.п.) образцах и образцах, находящихся в твердом, жидком и порошкообразном состоянии (горные породы, руды, продукты их переработки, металлы, катализаторы, масла и присадки, нефть и нефтепродукты и т.д.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77579-20 |
| Наименование | Спектрометры рентгенофлуоресцентные |
| Модель | ARL 9900 |
| Страна-производитель | ШВЕЙЦАРИЯ |
| Срок свидетельства (Или заводской номер) | 25.02.2025 |
Производитель / Заявитель
Фирма "Thermo Fisher Scientific (Ecublens) SARL", Швейцария; Производственные площадки: "Thermo Fisher Scientific (Ecublens) SARL", Швейцария; "Thermo Fisher Scientific Brno s.r.o.", Чехия
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 59 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 59 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 77579-20: Описание типа СИ | Скачать | 118.5 КБ | |
| 77579-20: Методика поверки РТ-МП-6498-448-2019 | Скачать | 2.6 MБ |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные ARL 9900 (далее по тексту - спектрометры) предназначены для измерений массовой доли элементов в металлических и неметаллических (стекло, керамика, огнеупоры, цемент, геологические пробы и т.п.) образцах и образцах, находящихся в твердом, жидком и порошкообразном состоянии (горные породы, руды, продукты их переработки, металлы, катализаторы, масла и присадки, нефть и нефтепродукты и т.д.).
Описание
Принцип действия спектрометров основан на принципе излучения атомами присутствующих в пробе химических элементов вторичного характеристического рентгеновского излучения, возбуждаемого первичным излучением рентгеновской трубки. Характеристическое рентгеновское излучение с определенной длиной волны классифицируется в системе кристаллов и детекторов с последующей регистрацией по интенсивности для каждого элемента. Массовую долю отдельных элементов в образце определяют по предварительно полученным градуировочным данным.
Спектрометры выполнены в виде стационарных напольных приборов. Основными элементами конструкции спектрометров являются корпус, термостабилизированный вакуумный танк, рентгеновская трубка с высоковольтным генератором, гониометр, первичная загрузочная камера и система транспорта образца, блок регулировки потоков газов (Ar/CH4 и He), блок термостабилизации спектрометра, блок питания, блок охлаждения рентгеновской трубки и персональный компьютер под управлением специализированного программного обеспечения, монохроматор (в зависимости от модификации).
Спектрометры рентгенофлуоресцентные ARL 9900 могут комплектоваться дифрактометрическим блоком и в зависимости от комплектации и мощности рентгеновской трубки на прибор наносится следующая маркировка (вариант маркировки приведен на рисунке 1):
ARL 9900, Type 600 или ARL 9900 IntelliPower 600 или ARL 9900, Type IP600 -спектрометр оснащен генератором IntelliPower для трубки мощностью 600 В • А;
ARL 9900, Type 1200 или 9900 IntelliPower 1200 или ARL 9900, Type IP1200 -
спектрометр оснащен генератором IntelliPower для трубки мощностью 1200 В^ А;
ARL 9900, Type 2500 или ARL 9900 IntelliPower 2500 или ARL 9900, Type IP2500 -спектрометр оснащен генератором IntelliPower для трубки мощностью 2500 В •А;
ARL 9900, Type 3600 или ARL 9900 IntelliPower 3600 или ARL 9900, Type IP3600 -спектрометр оснащен генератором IntelliPower для трубки мощностью 3600 В •А;
ARL 9900, Type 4200 или ARL 9900 IntelliPower 4200 или ARL 9900, Type IP4200 -спектрометр оснащен генератором IntelliPower для трубки мощностью 4200 В •А;
ARL 9900 WorkStation TM или WS ARL 9900 или ARL 9900 IntelliPower NeXRD -спектрометр оснащен генератором IntelliPower для трубки мощностью от 600 до 4200 В^А и имеет возможность работать совместно с опциональным дифракционным модулем.

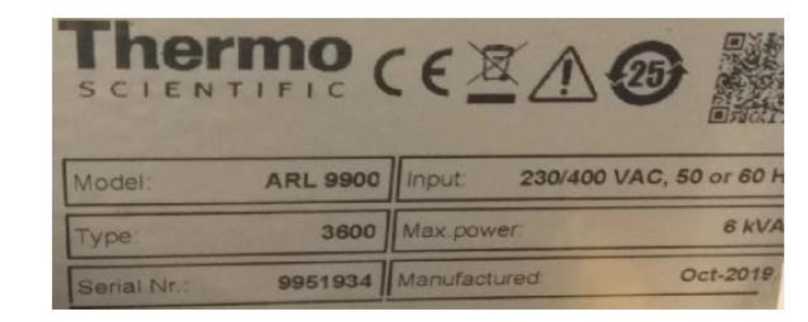

Рисунок 1 - Образец маркировочной таблички, где Model: ARL 9900 - тип спектрометра; Type: 3000 - тип для мощности рентгеновской трубки
Общий вид спектрометров рентгенофлуоресцентных ARL 9900 приведен на рисунке 2.
Место нанесения знака утверждения типа

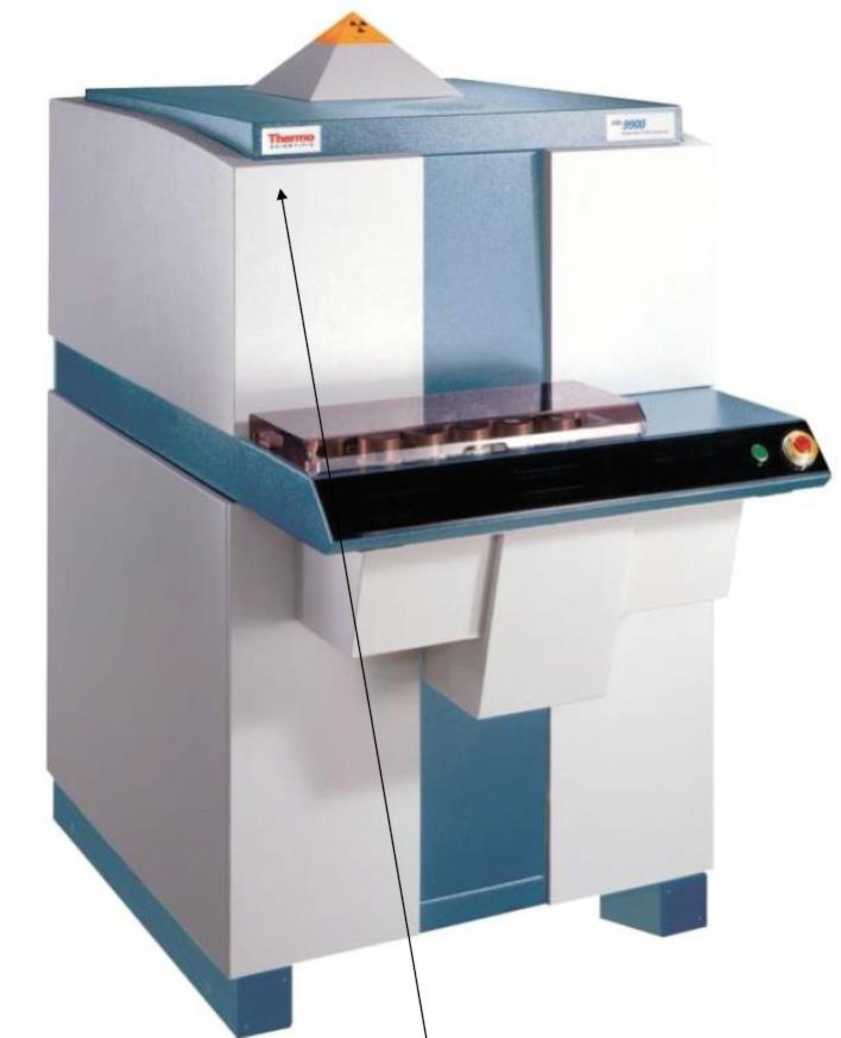

Рисунок 2 - Общий вид средства измерений
Пломбирование спектрометров рентгенофлуоресцентных ARL 9900 не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) идентифицируется при включении спектрометра путем вывода на экран номера версии и расчетом контрольной суммы метрологически значимой части.
ПО управляет работой спектрометра, отображает, обрабатывает, передает и хранит полученные данные.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OXSAS |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3 |
|
Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО) |
B3618F0ADAE160D9C0DE4BF2B0D3B05C |
К метрологически значимой части ПО относится исполняемый файл OXSAS.exe.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Анализируемые элементы |
от B до U |
|
Чувствительность по контрольным элементам в стандартном образце, кимпАмА-1, не менее: - вольфрам (по линии WL ai) - никель (по линии Ni^a) - марганец (по линии Mn^a) |
0,002 0,005 0,015 |
|
Предел допускаемого относительного среднеквадратического отклонения (ОСКО) выходного сигнала, % |
1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, ч, не более |
1 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230+23 z'JV-34.5 50/60 |
|
Потребляемая мощность, кВ •А, не более, при мощности | |
|
рентгеновской трубки, кВ •А: | |
|
0,6 кВА |
3,5 |
|
1,2 кВА |
3,5 |
|
2,5 кВА |
5,0 |
|
3,6 кВА |
6,0 |
|
4,2 кВА |
7,0 |
|
Габаритные размеры, мм, не более | |
|
-высота |
1635 |
|
-ширина |
1220 |
|
-длина |
1681 |
|
Масса*, кг, не более |
900 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +18 до +28 80 от 84 до 106,7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
* Без внешнего компьютера и охладителя | |
Знак утверждения типа
наносится на спектрометр в виде наклейки согласно рисунку 1, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгенофлуоресцентный |
ARL 9900 |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
РТ-МП-6498-448-2019 |
1 шт. |
Поверка
осуществляется по документу РТ-МП-6498-448-2019 «ГСИ. Спектрометры
рентгенофлуоресцентные ARL 9900. Методика поверки», утвержденному
ФБУ «Ростест-Москва» 27.12.2019 г.
Основные средства поверки:
- стандартные образцы сталей углеродистых и легированных типов 13Х, 55С2, 05кп, 38Х2МЮА, 60С2, 38Х2Н2МА, 36Х2Н2МФА, 30ХН2МФА, Св-08ХГ2С, 30 и В2Ф (комплект ИСО УГ0к-ИСО УГ9к), (регистрационный номер в Федеральном информационном фонде ГСО 10504-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками измерений.
Нормативные документы
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
Техническая документация «Thermo Fisher Scientific» (Ecublens) SARL, Швейцария
