Весы автомобильные подкладные Смарт (далее — средство измерений) предназначены для измерений нагрузки на ось автомобильных транспортных средств (далее — ТС), выраженной в единицах массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77596-20 |
| Наименование | Весы автомобильные подкладные |
| Модель | Смарт |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 25.02.2025 |
Производитель / Заявитель
ООО "СмартВес", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 371 |
| Найдено поверителей | 31 |
| Успешных поверок (СИ пригодно) | 367 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 77596-20: Описание типа СИ | Скачать | 110.1 КБ | |
| 77596-20: Методика поверки МП 204-13-2019 | Скачать | 3.5 MБ |
Описание типа
Назначение
Весы автомобильные подкладные Смарт (далее — средство измерений) предназначены для измерений нагрузки на ось автомобильных транспортных средств (далее — ТС), выраженной в единицах массы.
Описание
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести, определяемая долей полной массы ТС, которая прикладывается через ось ТС к грузоприемному устройству средства измерений, вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением измеряемой величины.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и могут быть переданы в виде цифрового электрического сигнала через интерфейс связи на периферийные устройства.
Средство измерений имеет модульную конструкцию и включает в себя:
- грузоприемное устройство (далее — ГПУ), которое состоит из двух платформ, представляющих собой металлоконструкцию для размещения на них колес ТС. Каждая платформа опирается на четыре или шесть тензорезисторных весоизмерительных датчиков (далее — датчик) LP7110 (LP7110H), изготовитель «LOCOSC Precision Technology Co., Ltd», Китай. Каждая платформа ГПУ оснащена пузырьковым указателем уровня для визуального контроля горизонтального положения ГПУ при взвешивании;
- электронное устройство преобразования и обработки сигналов датчиков с показывающим устройством и органами управления средством измерений — весоизмерительный прибор СВ-05, изготовитель ООО «СмартВес», г. Санкт-Петербург;
- или электронное устройство преобразования и передачи сигналов датчиков по беспроводному каналу связи, закрепляемое на ГПУ весов, функционирующее совместно с электронным устройством отображения измерительной информации и управления средством измерений — весоизмерительным прибором СВ-06, изготовитель ООО «СмартВес», г. Санкт-Петербург.
Средство измерений выпускается в модификациях , которые отличаются максимальными нагрузками и исполнением ГПУ:
- Смарт-10 с платформами ГПУ, опирающимися на 4 датчика, и со значением максимальной нагрузки (на ось), равным 10 т, и ценой деления шкалы 10 или 20 кг.
- Смарт-20 с платформами ГПУ, опирающимися на 6 датчиков, и со значением максимальной нагрузки (на ось), равным 20 т, и ценой деления шкалы 20 кг.
Общий вид ГПУ средства измерений представлен на рисунке 1.
Общий вид электронных устройств, а также схема пломбировки для защиты от несанкционированного доступа представлены на рисунках 2 — 4.

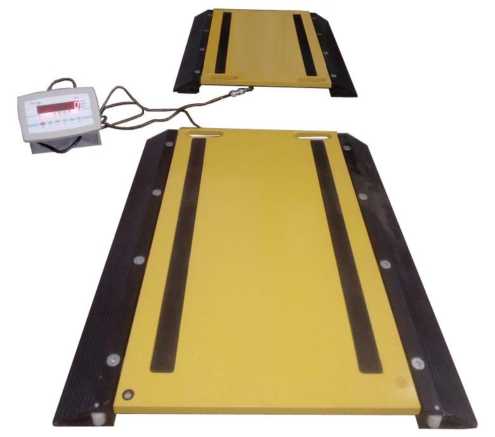

Рисунок 1 — Общий вид весов (пример)
Пломбировка корпуса свинцовой или полимерной пломбой

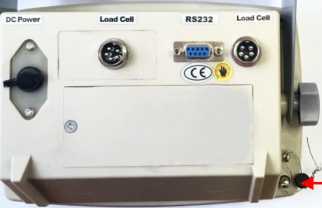

Рисунок 2 — Внешний вид и схема пломбирования весоизмерительного прибора СВ-05

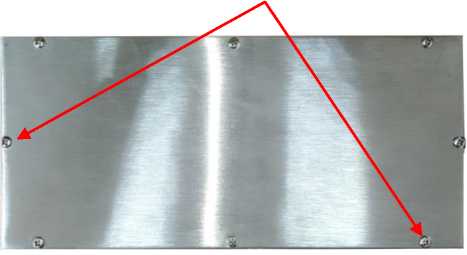

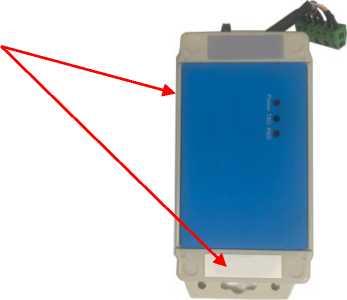

Рисунок 4 — Схема пломбирования весоизмерительного прибора СВ-06 и электронного устройства преобразования и передачи сигналов датчиков
На маркировочной табличке средства измерений, располагаемой на корпусе весоизмерительного прибора, указываются следующие основные данные:
- наименование (или идентификационный знак) изготовителя;
- обозначение типа (модификации) средства измерений;
- заводской (серийный) номер средства измерений, идентификационные номера платформ ГПУ;
- знак утверждения типа;
- диапазон температуры (весоизмерительного прибора);
- наибольший предел взвешивания (максимальная нагрузка), Max, т;
- наименьший предел взвешивания (минимальная нагрузка), Min, т;
- цена деления шкалы (d);
На маркировочной табличке, располагаемой на каждой платформе ГПУ, указываются следующие основные данные:
- заводской (серийный) номер средства измерений, идентификационный номер платформы ГПУ;
- диапазон температуры (ГПУ).
Программное обеспечение
Программное обеспечение средства измерений (далее — ПО) является встроенным, хранится в энергонезависимом запоминающем устройстве. Изменение программного обеспечения через интерфейс пользователя, а также без применения специализированного оборудования изготовителя невозможно.
Для защиты от несанкционированного доступа к ПО, параметрам регулировки средства измерений используется пломбировка.
Уровень защиты ПО — «Высокий» по Р 50.2.077-2014. Идентификационные данные ПО (Таблица 1) доступны для просмотра при включении средства измерений (весоизмерительного прибора).
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение (для весоизмерительного прибора) | |
|
СВ-05 |
СВ-06 | |
|
Идентификационное наименование ПО |
_ |
_ |
|
Номер версии (идентификационный номер) ПО |
не ниже Cb-05 |
не ниже Cb-06 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 — Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Смарт-10 |
Смарт-20 | ||
|
Наибольший предел взвешивания (максимальная нагрузка), Max, т |
10 |
20 | |
|
Наименьший предел взвешивания (минимальная нагрузка), Min, т |
0,2 |
0,4 |
0,4 |
|
Действительная цена деления (d), кг |
10 |
20 |
20 |
|
Число поверочных делений (n) |
1000 |
500 |
1000 |
|
Пределы допускаемой погрешности (МРЕ), выраженной через цену деления d при поверке (в эксплуатации) для нагрузки, выраженной через цену деления d: - от 0 до 500d включ. - св. 500d до 1000d включ. |
±2,0 (±3,0) ±3,0 (±5,0) | ||
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания при использовании весоизмерительного прибора (через адаптер сетевого питания): - напряжение переменного тока (номинальное), В |
Q Q А + 10% 220 -15% |
|
- частота переменного тока, Гц |
50±1 |
|
Номинальное напряжение питания постоянного тока встроенной батареи весоизмерительного прибора СВ-05, В |
4 |
|
Номинальное напряжение питания постоянного тока встроенной батареи весоизмерительного прибора СВ-06, В |
6 |
|
Диапазон температуры, оС - для ГПУ |
от -30 до +50 |
|
- для весоизмерительного прибора |
от -10 до +40 |
|
Габаритные размеры платформы ГПУ, мм, не более - ширина |
500 |
|
- длина |
900 |
|
- высота |
100 |
|
Масса платформы ГПУ, кг, не более |
60 |
Знак утверждения типа
наносят на маркировочные таблички, расположенные на весоизмерительном приборе, ГПУ, а также на титульные листы эксплуатационной документации способом типографской печати.
Комплектность
Таблица 4 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Средство измерений |
_ |
1 шт. |
|
Руководство по эксплуатации, совмещенное с паспортом |
СВП-010-000 РЭ |
1 экз. |
|
Методика поверки |
МП 204-13-2019 |
1 экз. |
|
Комплект принадлежностей (по отдельному заказу) |
_ |
Поверка
осуществляется по документу МП 204-13-2019 «ГСИ. Весы автомобильные подкладные Смарт. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.09.2019 г.
Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу М1, М1-2, М2 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средства измерений.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4274-010-54260022-2018 «Весы автомобильные подкладные Смарт. Технические условия»
