Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400
Номер в ГРСИ РФ: | 77658-20 |
---|---|
Категория: | Расходомеры |
Производитель / заявитель: | ООО "Кроне-Автоматика", п. Верхняя Подстепновка, Самарская обл. |
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 предназначены для измерений массового расхода (массы) жидкости, объемного расхода (объема) жидкости и газа, плотности и температуры жидкости и газа, а также вычислений массового расхода (массы) и газа, плотности, концентрации веществ.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 77658-20 |
Наименование | Расходомеры-счетчики массовые |
Модель | OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 25.02.2025 |
Производитель / Заявитель
ООО коммерческая организация с иностранными инвестициями "КРОНЕ-Автоматика", Самарская обл.
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 5 лет |
Зарегистрировано поверок | 775 |
Найдено поверителей | 13 |
Успешных поверок (СИ пригодно) | 774 (100%) |
Неуспешных поверок (СИ непригодно) | 1 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
77658-20: Описание типа СИ | Скачать | 278.1 КБ | |
77658-20: Методика поверки РТ-МП-6369-449-2019 | Скачать | 11.7 MБ |
Описание типа
Назначение
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 предназначены для измерений массового расхода (массы), температуры и плотности жидкости, эмульсии, суспензии и газа, а также вычислений объемного расхода (объема) жидкости и газа, концентрации веществ
Описание
Принцип работы расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 основан на измерении сил Кориолиса, возникающих в колебательной системе. Величина силы Кориолиса зависит от массы измеряемой среды и скорости ее движения, и пропорционально массовому расходу.
Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Сигнал снимается с измерительных датчиков, и обрабатывается преобразователем сигналов. После обработки преобразователь сигналов отображает измерительную информацию на жидкокристаллическом дисплее, а также преобразует ее в виде нормированных аналоговых (токовых и/или частотно-импульсных) и цифровых сигналов. Измерение плотности происходит за счет определения частоты колебаний и измерения температуры при помощи температурного датчика.
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 состоят из двух частей:
-преобразователя расхода первичного OPTIMASS -1000, -2000 или -6000;
- преобразователя сигналов MFC 400.
Преобразователь расхода первичный и преобразователь сигналов могут быть единой конструкцией или разнесены на некоторое расстояние.
Преобразователь расхода первичный состоит из двух или четырех измерительных труб, закрепленных своими концами в упругих подвесах, одной или двух катушек возбуждения и двух или четырех сенсоров.
Измерительные трубы изготавливают из хастеллоя (H), нержавеющей стали (S) или дуплексной нержавеющей стали (D).

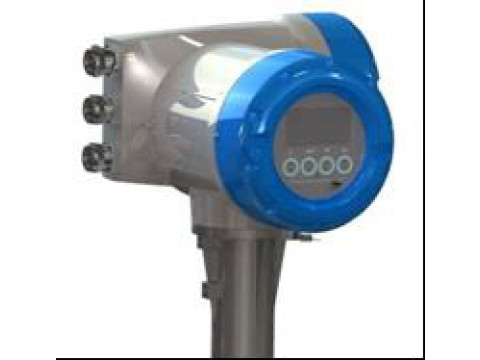

Общий вид расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 представлен на рисунках 1.1 и 1.2.
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 имеют следующие варианты присоединения к трубопроводу:
- фланцевое;
- резьбовое;
- специальное «гигиеническое» присоединение.
По спецзаказу доступны другие типа присоединений.
Преобразователи расхода первичные по спецзаказу могут поставляться в следующих модификациях:
- с обогревающим кожухом;
- с системой аварийного дренирования.
Преобразователи расхода первичные OPTIMASS 1000 и OPTIMASS 2000 могут поставляться только в стандартных температурных исполнениях.
Преобразователи расхода первичные OPTIMASS 6000 могут поставляться в следующих температурных исполнениях:
- стандартное исполнение;
- криогенное исполнение;
- высокотемпературное исполнение.
Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания преобразователя расхода первичного. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 выпускаются в следующих исполнениях:
С - компактное исполнение. Преобразователь сигналов установлен непосредственно на преобразователе расхода первичном и имеет с ним жесткую механическую связь.
F - разнесенное исполнение. Преобразователь сигналов соединен с преобразователем расхода первичным сигнальным кабелем (поставляется производителем).
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 имеют аналоговые, частотно-импульсные выходы и выход состояния, а также вход для управления. Подключения к промышленной сети осуществляется по протоколам HART, Foundation Fieldbus, Profibus DP/PA, Modbus, Profinet, Bluetooth, EtherNet/IP.
Условное обозначение расходомеров-счетчиков массовых OPTIMASS 1400, OPTI-MASS 2400, OPTIMASS 6400:
Расходомеры-счетчики массовые OPTIMASS Х YYY Z
где Х - тип первичного преобразователя (1, 2, 6);
Y YY - тип преобразователя сигналов (400);
Z - исполнение расходомера (С, F).
По требованию заказчика предусмотрено ограничение доступа к настройкам у расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 посредством установки перемычки в положение «защита» представлена на рис. 2.1 с последующей пломбировкой.
Пломбировка расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 представлена на рисунках 2.2.
Заводской номер, наносятся типографическим методом в буквенно-числовом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов.
Нанесение знака поверки на расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 не предусмотрено.
Знак утверждения типа наносится типографическим методом на маркировочные таблички.
а) MFC 400С

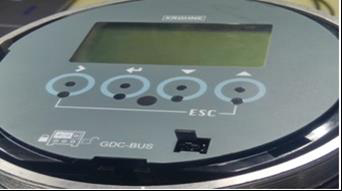

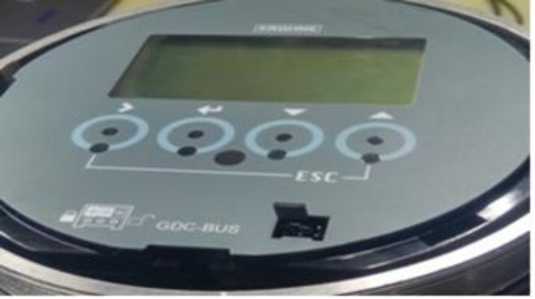

Рисунок 1.1 - Общий вид преобразователя сигналов MFC 400.
б) MFC 400F
в) OPTIMASS 1400C
г) OPTIMASS 1400F
д) OPTIMASS 2400C
е) OPTIMASS 2400F
ж) OPTIMASS 6400C

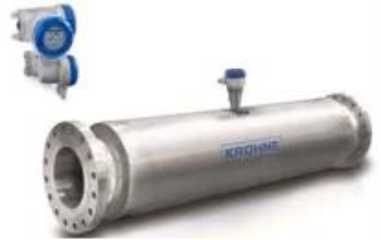

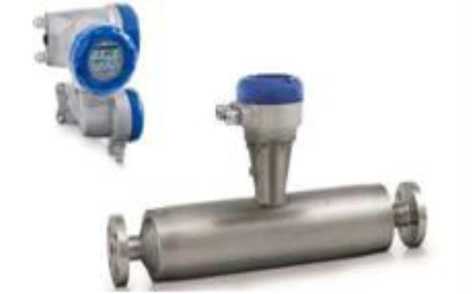

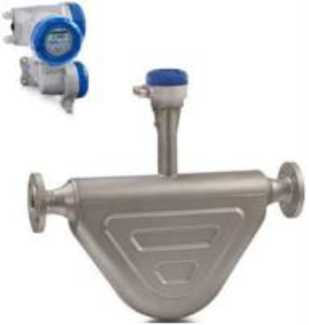

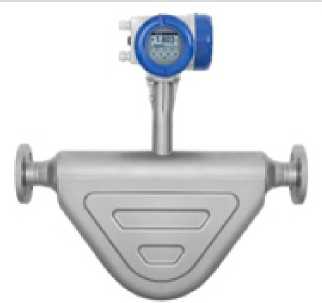

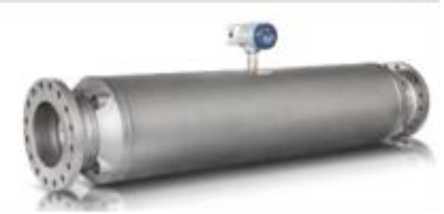

Рисунок 1.2 - Общий вид расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400.
и) OPTIMASS 6400F

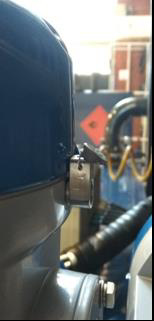

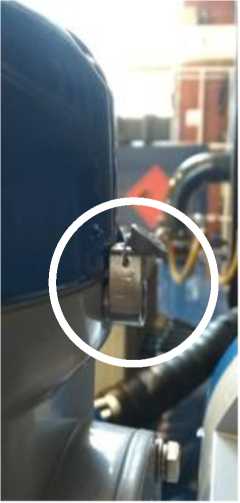

Рисунок 2.1 - Установка перемычки. Рисунок 2.2 - Пломбировка.

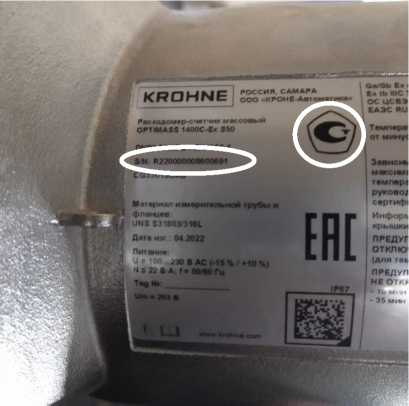

Рисунок 3 - Место нанесения маркировочной таблички
Рисунок 4 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 приведены в таблице 1. Примечание
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное название ПО |
Electronic revision (ER) |
Номер версии (идентификационный номер) ПО |
1.0.хх; 2.0.хх; 2.1.хх; 2.2.хх; 5.0.xx |
Цифровой идентификатор ПО |
не отображается |
Примечание - Символами «х» обозначено идентификационное наименование ПО, не влияющее на метрологические характеристики |
Внутреннее ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность, концентрацию, скорость потока. Выводит измеренные и вычисленные параметры на дисплей, и передает результатов измерений по цифровым, и аналоговым выходам.
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:
- «высокий», при пломбировке преобразователя сигналов MFC 400;
- «средний» без пломбировки преобразователя сигналов MFC 400.
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Исполнение |
1400 |
2400 |
6400 |
Типоразмер |
от 15 до 50 |
от 100 до 400 |
от 8 до 250 |
Максимальный массовый расход жидкости, т/ч |
от 6,5 до 170 |
от 420 до 4600 |
от 0,9 до 1500 |
Максимальный массовый расход газа1), кг/ч |
от 51,34-рр1)до 912,52^1) |
от 1440фр1)до 16200^1) |
от 10,6фр 1)до 10070^1) |
Максимальный объёмный расход жидкости2), м3/ч |
от 6,5 до 170 |
от 420 до 4600 |
от 0,9 до 1500 |
Максимальный объёмный расход газа, м3/ч |
от 51,34 до 912,52 |
от 1440 до 16200 |
от 10,6 до 10070 |
Диапазон измерений плотности, кг/м3 |
от 1 до 3000 | ||
Диапазон измерений температуры 3), °С |
от -40 до +130 |
от -45 до +130 |
от -200 до +400 |
Максимальное рабочее давление, МПа |
10 |
18 |
20 |
1) рр - Рабочая плотность среды, кг/м3 2) Из расчета плотности воды при стандартных условиях. 3) Максимальная измеряемая температура зависит от материала измерительных труб. |
Таблица 3 - Метрологические характеристики (погрешности расходомеров)
Наименование характеристики |
Значение | ||
Исполнение расходомеров-счётчиков массовых OPTIMASS |
1400 |
2400 |
6400 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
±1 |
±(0,5+0,005-t)1) |
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 - стандартно - при настройке на месте эксплуатации |
±5 2), ±2 ±0,5 |
±2, ±1 ±0,3 |
±3, ±2, ±1 ±0,3 |
Пределы допускаемой основной относительной погрешности измерений массового расхода (массы) жидкости, % |
±0,153); ±0,23); ±0,253); ±0,53) |
±0,14); ±0,24); ±0,254); ±0,54) |
±0,14); ±0,24); ±0,254); ±0,54) |
Пределы допускаемой основной относительной погрешности измерений массового расхода (массы) газа(пределы допускаемой основной относительной погрешности вычисления объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях), %,3) |
±0,5 |
±0,35 |
±0,35 |
Пределы допускаемой основной относительной погрешности измерений объемного расхода (объема) жидкости, % - стандартно - при настройке на месте эксплуатации |
М = J^ + М> 5) | ||
±0,25 |
±0,15 |
±0,15 | |
1) где t - текущая измеряемая температура, взятая по модулю, °C; 2) Для исполнения S, DN15. 3) К основной относительной погрешности (табличное значение) прибавляется значение дополнительной погрешности, вычисляемой по формуле: Am = (Zs/G)400 % (где Zs -значение стабильности нулевой точки, т/ч (см. в РЭ); G - текущее значение массового расхода, т/ч). 4) В случае, если текущий расход менее значения Zs4000 для прибора с погрешностью 0,1%, или менее ZsA00 для прибора с погрешностью 0,2%, или менее Zs400 для прибора с погрешностью 0,25%, или менее Zs^200 для прибора с погрешностью 0,5%, то погрешность измерений равняется Am. 5) где 3V - относительная погрешность измерений объемного расхода (объема), %; дм - относительная погрешность измерений массового расхода (массы), %; др - относительная погрешность измерений плотности, %. |
Таблица 4- Основные технические характеристики
Наименование характеристики |
Значение | ||
Исполнение расходомеров-счетчиков массовых OPTIMASS |
1400 |
2400 |
6400 |
Максимальное рабочее давление, МПа, не более |
10 |
18 |
20 |
Параметры электрического питания: а) напряжение постоянного тока, В б) напряжение переменного тока, В в) напряжение постоянного/переменного тока, В |
_ + 30 % 24 - 55 % (от 100 до 230) - 10 % 24 +10% / +30% 24 -15% / -25% | ||
Потребляемая мощность, Вт (ЮЛ), не более |
12 (22) | ||
Диапазоны настройки выходных сигналов: - постоянного тока, мА - частотный, Г ц - импульсный, имп/с - интервал между импульсами, мс |
от 0 до 20, от 4 до 20 1) от 1 до 10000 от 0,01 до 10000 от 0,05 до 2000 | ||
Масса, кг, не более - преобразователя сигналов - преобразователя расхода первичного |
5,7 | ||
150 |
1500 |
1200 | |
Габаритные размеры (ДхШ*В), мм, не более 2) - преобразователя сигналов - преобразователя расхода первичного |
277x202x295,8 | ||
944x220x479,6 |
2762x260,5x770,0 |
2210x260,5x1403 | |
Маркировка взрывозащиты 1) Расходомеры-счетчики массовые OP TIMASS 1400C, 2400C, 6400C 2) Расходомеры-счетчики массовые OPTIMASS 1400F, 2400F, 6400F, в составе: - преобразователей расхода первичных OPTIMASS 1000F, 2000F, 6000F - преобразователя сигналов |
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °C Db X Ex tb IIIC T70 °C. Т270 °C Db X 0Ex ia IIC T6.T1 Ga X Ex ia IIIC T70 °С.Т440 °C Da X 1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb [ia Da] IIIC T75 °С Db Х Ex tb IIIC T75 °С Db Х | ||
Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-2015): |
IP66/IP67 |
Наименование характеристики |
Значение | ||
Условия эксплуатации: температура окружающей среды2), °С - компактное исполнение - раздельное исполнение атмосферное давление, кПа относительная влажность %, не более рабочий диапазон температуры измеряемой среды, °С |
от -60 3) до +65 4) от -60 3) до +65 от 84,0 до 106,7 99 | ||
от -40 до +130 |
от -45 до +130 |
от -70 до +230 (стандартное исполнение) от -200 до +40 (криогенное исполнение) от -50 до +400 (высокотемпературное исполнение) |
1) Используется с наложенным сигналом HART.
2) При температуре ниже минус 20 °С показания ЖКИ могут быть нечитаемыми, частота его
обновления снижается, работоспособность расходомера сохраняется.
3) Для невзрывозащищенных приборов. Для взрывозащищенных минус 55 °С.
4) Для некоторых вариантов конфигурации: до +60 °С.
Знак утверждения типа
Наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 |
1 шт. | |
Паспорт |
8.1400.28.ПС 1) 8.2400.28.ПС 1) 8.6400.28.ПС 1) |
1 экз. |
Руководство по эксплуатации |
8.2400.28РЭ 1) 8.1000.28РЭ 1) 8.2000.28РЭ 1) 8.2450.28РЭ 1) 8.2401.28РЭ 1) 8.6000.28РЭ 1) |
1 экз. |
1) Допускается поставка в количестве 1 экземпляра на партию 1) Поставляется в соответствии с заказом |
Сведения о методах измерений
Приведены в разделах 1.5 документов «Первичный преобразователь OPTIMASS 1000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.1000.28РЭ», «Первичный преобразователь OPTIMASS 2000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.2000.28РЭ», «Первичный преобразователь OPTIMASS 6000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.6000.28РЭ».
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 26.51.52-020-33530463-2019 Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400» Технические условия.
