Счетчики воды электронные WFKE, WFWE
| Номер в ГРСИ РФ: | 77719-20 |
|---|---|
| Производитель / заявитель: | ООО "ИТЭЛМА Билдинг Системс" (НПП ИБС), г.Москва |
Счетчики воды электронные WFKE, WFWE (далее счетчики), предназначены для измерения объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09, протекающей в системах холодного и горячего водоснабжения, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77719-20 |
| Наименование | Счетчики воды электронные |
| Модель | WFKE, WFWE |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.03.2025 |
Производитель / Заявитель
ООО "НПП "ИТЭЛМА Билдинг Системс", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 1089 |
| Найдено поверителей | 37 |
| Успешных поверок (СИ пригодно) | 1088 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 20.04.2024 |
Поверители
Скачать
| 77719-20: Описание типа СИ | Скачать | 88.6 КБ | |
| 77719-20: Методика поверки МП 208-036-2019 | Скачать | 2.5 MБ |
Описание типа
Назначение
Счетчики воды электронные WFKE, WFWE (далее счетчики), предназначены для измерения объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09, протекающей в системах холодного и горячего водоснабжения, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов.
Описание
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе. Поток жидкости проходя через счетчик вращает крыльчатку. Количество оборотов крыльчатки учитывается электронным счетным преобразователем и отображается в виде единиц объема жидкости.
Счетчик состоит из проливной части и электронного счетного преобразователя. Проливная часть состоит из корпуса с измерительной камерой, в которую установлена крыльчатка с магнитной муфтой. Электронный счетный преобразователь состоит из датчика Холла, электронного модуля и LCD индикатора. Электронный счетный преобразователь установлен на корпус и крепится к проливной части при помощи прозрачной защитной крышки. Электронный счетный преобразователь служит для преобразования количества оборотов крыльчатки датчиком Холла в единицы объема жидкости. Связь между проливной частью и электронным счетным преобразователем обеспечивается магнитной муфтой. Отображение накопленного объема жидкости происходит с помощью LCD индикатора на передней панели.
Счетчики выпускаются в различных модификациях, отличающихся метрологическими характеристиками и конструкцией.
Структура обозначения счетчиков:
WF X E XX.X1 - XXX - XXX - X
— Степень защиты по ГОСТ 14254-2015: 0 - обычное
исполнение; 8 - IP68
--------Наличие интерфейса:
без интерфейса - обозначение не прописывается;
485 - проводной интерфейс RS-485;
МВ - проводной интерфейс M-Bus;
МВ1 - беспроводной интерфейс wM-Bus;
L - беспроводной интерфейс 868 МГц
----------------Установочная длина, мм: 080 - 80; 110 - 110; 130 - 130 ----------------------Класс точности: В; С
------------------------Диаметр условного прохода: 15 - 15 мм; 20 - 20 мм
--Измеряемая среда:
К - холодная вода;
W - горячая вода
Счетчики измеряют и отображают на индикаторе следующие параметры: накопленное значение измеренного объема воды с начала эксплуатации, версию встроенного ПО, серийный номер счетчика.
Для передачи результатов измерения во внешние информационные системы счетчики комплектуются модулями в зависимости от модификации исполнения:
- проводной интерфейс RS-485;
- проводной интерфейс M-Bus;
- беспроводной интерфейс wM-Bus;
- беспроводной интерфейс LoRaWAN;

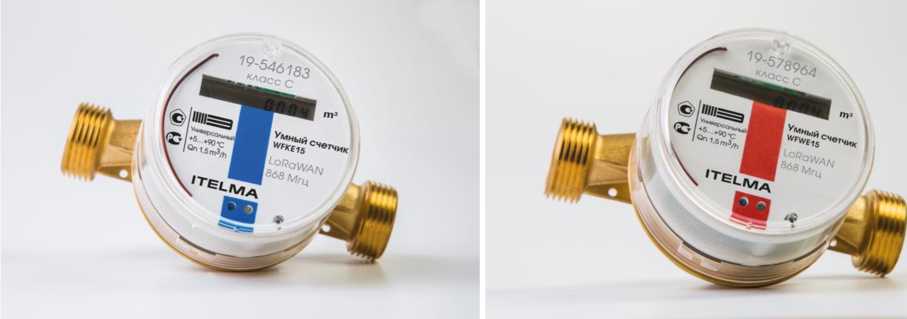

Общий вид счетчиков воды электронных WFKE, WFWE представлен на рисунке 1.
Защита от несанкционированного доступа счетчиков воды электронных WFKE, WFWE обеспечивается неразборной конструкцией счетного преобразователя, в которой прозрачная крышка счетного механизма запрессовывается на корпус измерительной камеры и не может быть снята без разрушения.
Рисунок 1 - Общий вид счетчиков воды электронных WFKE, WFWE
Пломбирование счетчиков воды электронных WFKE, WFWE не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО в счетчиках воды электронных WFKE, WFWE является встроенным и устанавливается в энергонезависимую память при изготовлении и не может быть изменено в процессе эксплуатации.
Уровень защиты программного обеспечения счетчиков воды электронных WFKE, WFWE - «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Itelma.208 |
|
Номер версии (идентификационный номер) ПО |
0208 |
|
Цифровой идентификатор ПО |
CRC16: A7F5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Диаметр условного прохода |
DN |
15 |
DN20 |
|
Метрологический класс |
С |
В |
В |
|
Вариант установки |
Горизонтально (Н) |
Горизонтально, вертикально (H, V) | |
|
Максимальный расход qmax, м3/ч |
3,0 |
3,0 |
5,0 |
|
Номинальный расход qn, м3/ч |
1,5 |
1,5 |
2,5 |
|
Переходный расход qt, м3/ч |
0,022 |
0,12 |
0,2 |
|
Минимальный расход qmin, м3/ч |
0,015 |
0,03 |
0,05 |
|
Порог чувствительности, м3/ч |
0,008 |
0,015 |
0,02 |
Продолжение таблицы 2
|
Пределы допускаемой относительной погрешности при измерении объема в диапазоне расходов, %: qmin < q < qt qt < q < qmax |
±5 ±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Диаметр условного прохода |
DN15 |
DN20 |
|
Температура измеряемой среды, °С |
от +5 до +90 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +60 80 от 84 до 106,7 | |
|
Давление измеряемой среды, МПа, не более |
1,0 | |
|
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |
|
Емкость индикаторного устройства, число разрядов LCD индикатора, м3 |
999999,999 | |
|
Минимальный разряд индикаторного устройства, м3 |
0,001 | |
|
Напряжение встроенного элемента питания, В |
3,6 | |
|
Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота |
80 или 110 67 100 |
130 67 100 |
|
Присоединительная резьба по ГОСТ 6357-81 |
G % |
G 1 |
|
Масса счетчика, кг, не более |
0,6 |
0,7 |
|
Степень защиты по ГОСТ 14254-15 |
IP68 | |
|
Наработка на отказ, ч, не менее |
65000 | |
|
Средний срок службы, лет |
12 | |
Знак утверждения типа
наносится на лицевую часть счетного преобразователя счетчиков воды электронных WFKE, WFWE тампопечатным способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность счетчиков воды электронных WFKE, WFWE
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды электронный WFKE, WFWE |
1 шт. в соответствии с заказом | |
|
Защитный колпачок |
2 шт. | |
|
Руководство по эксплуатации |
БИШМ.407223.002 РЭ |
1 экз. |
|
Методика поверки |
МП 208-036-2019 |
1 экз. на партию |
Поверка
осуществляется по документу МП 208-036-2019 "ГСИ. Счетчики воды электронные WFKE, WFWE. Методика поверки», утвержденному ФГУП "ВНИИМС" 14.10.2019 г.
Основные средства поверки:
установка поверочная 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от 0,01 до 3,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации или свидетельство о поверке средства измерений.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
БИШМ.407223.002 ТУ Счетчики воды электронные WFKE, WFWE. Технические условия
