Системы измерительные АМКУ-02

Номер в ГРСИ РФ: 77740-20
Производитель / заявитель: ЗАО НПО "Авиатехнология", г.Москва
Скачать
77740-20: Описание типа СИ Скачать 259.8 КБ
77740-20: Методика поверки МП 2551-0208-2019 Скачать 5 MБ
Нет данных о поставщике
Системы измерительные АМКУ-02 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы измерительные АМКУ-02 (далее - система) предназначены для измерений и регистрации объема, массы, температуры, плотности нефтепродуктов при их приеме из автомобильных, железнодорожных цистерн и иных мер вместимости (далее - цистерн).

Информация по Госреестру

Основные данные
Номер по Госреестру 77740-20
Наименование Системы измерительные
Модель АМКУ-02
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 03.03.2025
Производитель / Заявитель

ЗАО НПО "Авиатехнология", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 9
Найдено поверителей 2
Успешных поверок (СИ пригодно) 9 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

77740-20: Описание типа СИ Скачать 259.8 КБ
77740-20: Методика поверки МП 2551-0208-2019 Скачать 5 MБ

Описание типа

Назначение

Системы измерительные АМКУ-02 (далее - система) предназначены для измерений и регистрации объема, массы, температуры, плотности нефтепродуктов при их приеме из автомобильных, железнодорожных цистерн и иных мер вместимости (далее - цистерн).

Описание

Шринцип работы системы состоит в обработке сигналов от первичных преобразователей в составе системы, измеряющих параметры и количество нефтепродуктов, преобразовании результатов измерений в значения физических величин и их регистрации.

2Система при измерении массы нефтепродуктов реализует прямой метод динамических измерений по ГОСТ 8.587-2019.

3В состав системы входят:

- расходомер-счетчик массовый;

- датчик температуры (наличие датчика температуры в составе системы в зависимости от исполнения системы);

- датчик давления;

- блок специального контроллера;

- пульт управления специальным контролером;

- клапан электромагнитный;

- газоотделитель;

- приемный рукав;

- насос (опционально);

- дренажный насос.

4Система изготавливается в исполнениях: АМКУ-02-01-Х, АМКУ-02-02-Х, АМКУ-02-03-Х, АМКУ-02-04-Х, АМКУ-02-05-Х.

5Исполнения системы отличаются максимальным расходом и составом канала температуры.

6Исполнения АМКУ-02-01-Х предназначены для

приема

нефтепродукта

с

макси-

мальным расходом 90 м3/ч.

7Исполнения АМКУ-02-02-Х предназначены для мальным расходом 150 м3/ч.

приема

нефтепродукта

с

макси-

8Исполнения АМКУ-02-03-Х предназначены для мальным расходом 180 м3/ч.

приема

нефтепродукта

с

макси-

9Исполнения АМКУ-02-04-Х предназначены для мальным расходом 210 м3/ч.

приема

нефтепродукта

с

макси-

10Исполнения АМКУ-02-05-Х предназначены для мальным расходом 240 м3/ч.

приема

нефтепродукта

с

макси-

11Система, в зависимости от состава, обеспечивает измерение температуры нефтепродукта одним из следующих способов:

- с применением комплекта датчика температуры ТСПТ Ex (Регистрационный номер 75208-19) класса точности А по ГОСТ 6651 с выходным сигналом сопротивления и преобразователя измерительного PR модель 5335 (Регистрационный номер 70943-18) с токовым выходным сигналом 4-20 мА (значение «Х» в исполнении системы соответствует 1);

- с применением комплекта датчика температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности АА по ГОСТ 6651 с выходным сигналом сопротивления и преобразователя измерительного PR модель 5335 (Регистрационный номер 70943-18) с токовым выходным сигналом 4-20 мА (значение «Х» в исполнении системы соответствует 2);

- с применением комплекта датчика температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности АА по ГОСТ 6651 с выходным сигналом сопротивления и преобразователя температуры измерительного серии iTEMP TMT111 (Регистрационный номер 57947-19) с токовым выходным сигналом 420 мА (значение «Х» в исполнении системы соответствует 3);

- с применением датчика температуры TMT142R (Регистрационный номер 63821-16) с токовым выходным сигналом 4-20 мА (значение «Х» в исполнении системы соответствует 4);

- с применением канала температуры расходомера-счетчика массового (значение «Х» в исполнении системы соответствует 5).

12Расходомер-счетчик массовый в составе системы обеспечивает измерение объема, массы и плотности нефтепродукта. При значении «Х» в исполнении системы соответствующем 5 расходомер-счетчик массовый также обеспечивает измерение температуры нефтепродукта. В состав систем входят расходомеры-счетчики массовые OPTIMASS 6400 (Регистрационный номер 53804-13 или 77658-20).

13В качестве датчика давления применяется один из следующих датчиков с токовым выходным сигналом 4-20 мА:

- преобразователь давления измерительный АИР-20/М2-Н (Регистрационный номер 63044-16);

- преобразователь давления измерительный Cerabar S PMP71 (Регистрационный номер 71892-18);

- датчик давления Метран 150 (Регистрационный номер 32854-13).

14Блок специального контроллера (БСК) расположен на панели управления и обеспечивает управления процессом приема нефтепродукта.

15В состав БСК входят:

- контроллер СТН-3000-РКУм (Регистрационный номер 59781-15 или 59781-20) с программным обеспечением;

- GPRS-роутер;

- источник стабилизированного питания;

- нормирующие преобразователи, клеммы, реле.

16БСК обеспечивает выполнение следующих функций:

- обмен информацией с пультом управления специальным контроллером;

- обмен информацией с сервером сбора и передачи данных посредством GPRS-роутера;

- обработку результатов измерений от расходомера-счетчика массового, датчиков температуры и давления;

- контроль настроечных коэффициентов расходомера-счетчика массового при эксплуатации системы;

- управление процессом приема нефтепродукта.

17Пульт управления специальным контролером (ПУСК) обеспечивает выполнение следующих функций:

- идентификация оператора системы с помощью бесконтактного считывателя карты доступа оператора;

- отображение информации на показывающем устройстве;

- ручной ввод с помощью клавиатуры информации в контроллер;

- подтверждения этапов выполнения приема нефтепродукта.

18Газоотделитель, установленный до расходомера-счетчика массового, обеспечивает удаление газовой фазы из нефтепродукта при приеме нефтепродукта из цистерны, а также предотвращает попадание воздуха в расходомер-счетчик массовый до окончания приема нефтепродукта из цистерны.

19Насос обеспечивает перекачку нефтепродукта из цистерны через систему.

20Дренажный насос обеспечивает перекачку нефтепродукта из газоотделителя через систему.

21 Трубопроводы с запорной арматурой и электромагнитным клапаном обеспечивают прохождение нефтепродукта через систему. Электромагнитный клапан представляет собой запорное устройство с электромагнитным приводом, предназначенное для дистанционного управления потоком нефтепродукта.

22В начале приема нефтепродукта из цистерны происходит заполнение газоотделите-ля нефтепродуктом из цистерны с уровня 1 в газоотделителя до уровня 2, при достижении которого происходит открытия клапана электромагнитного. При приеме нефтепродукта, нефтепродукт из цистерны по приемному рукаву поступает в систему и последовательно проходит через газоотделитель, расходомер-счетчик массовый, клапан электромагнитный и далее на выход из системы. В процессе приема нефтепродукта расходомер-счетчик массовый измеряет массу, объем и плотность нефтепродукта. Температура нефтепродукта измеряется расходомером-счетчиком массовым или датчиком температуры. Давление нефтепродукта измеряется датчиком давления. Результаты измерений с расходомера-счетчика массового по цифровому протоколу передаются в контроллер. Результаты измерений температуры и давления в виде токового сигнала 4-20 мА передаются в контроллер. В конце приема нефтепродукта из цистерны, при снижении уровня нефтепродукта в газоотделителе ниже уровня 2, клапан электромагнитный закрывается. Нефтепродукт из газоотделителя откачивается до уровня 1 с помощью дренажного насоса. В процессе и по окончании приема нефтепродукта из цистерны контроллер обеспечивает управление процессом приема нефтепродукта, обработку результатов измерений, а также вычисление принятых массы и объема нефтепродукта и средних значений температур, и плотности нефтепродукта, объема и плотности нефтепродукта, приведенных к стандартным условиям.

23Система позволяет регистрировать массу, температуру, плотность и объем в рабочих и стандартных условиях, принятого нефтепродукта. Система может выдавать управляющие и аварийные сигналы, формировать отчеты.

24Измеренная и вычисленная информация может храниться в контроллере в течение не менее 180 суток и может быть передана в вышестоящую систему управления.

25Фотографии общего вида систем представлены на рисунках 1 и 2.

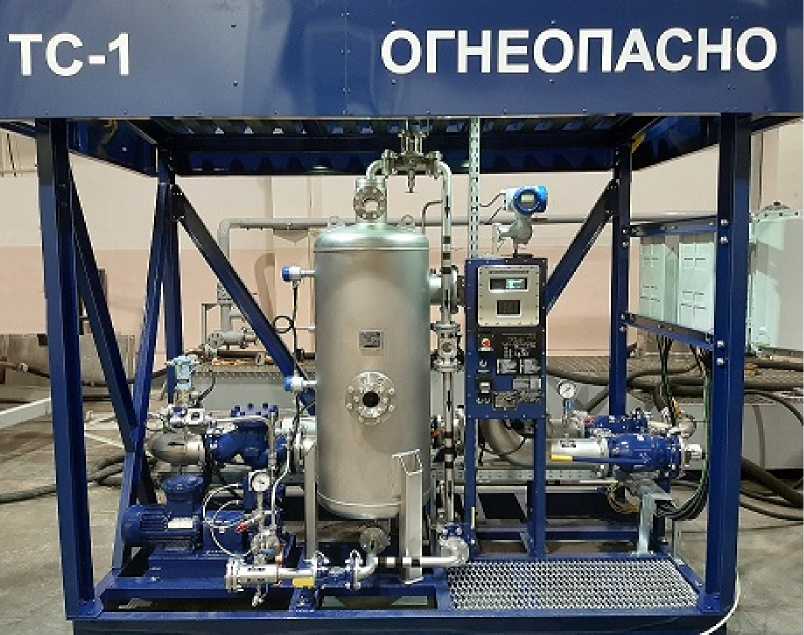

Рисунок 1 - Общий вид системы

Рисунок 2 - Общий вид системы

26Места нанесения клейм пломб на контроллер системы изображены на рисунках 3 и 4.

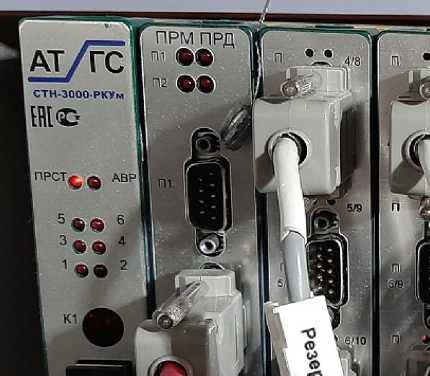

Рисунок 3 - Пломбирование платы центрального процессора контроллера

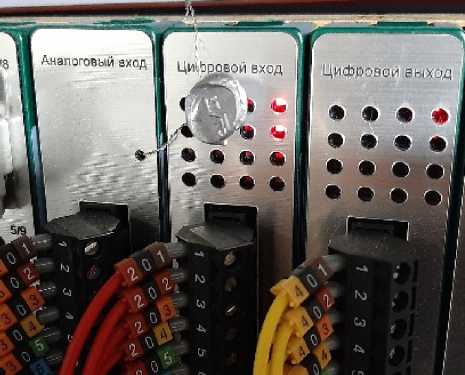

Рисунок 4 - Пломбирование платы аналогового входа контроллера

Внешний вид таблички с заводским номером и место ее расположения изображены на рисунках 5 и 6.

табличка с заводским номером

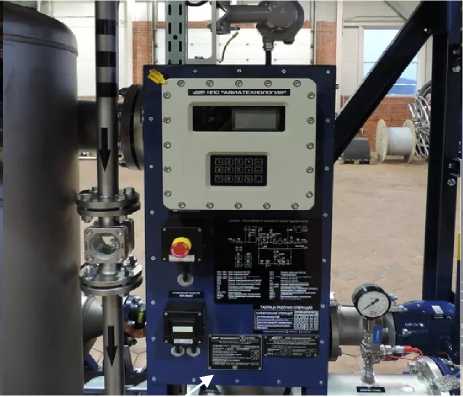

Рисунок 5 - Панель управления с табличкой с заводским номером

аАХРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

MiWi- НПО аВИАТЕХНОПОГИЯ"

ГОСТ РИСО10012015

ГОСТ РИСО14001-2007

ГОСТ lUUXMSor fOHSAS ШИ)

127550, г. Москва,yn. Прянишникова, д. 19, стр. 1,эт. 2, пом. VI, ком. 5, Телефон/факк +7 (495) 797-4М7, сайт: w.w.avialechnoiogy,cofn

I АМКУ-02-03-1~| ТУ42ШМ-Ш46467-М18

’АВОДСКОЙ НОМЕР: I 003.304о 1 ДАТА ИЗГОТОВЛЕНИЯ:

SERIAL NUMBER:      |              | DATE Of MAHUfACIW:

МАКСИМАЛЬНЫЙ РАБОЧИЙ РАСХОД, л/мин;

MAXIMUM OPERATING FLOWRATE . L/M1N:

ДИАПАЗОН ТЕМПЕРАТУР ОКРУЖАЮЩЕЙ СРЕДЫ,"С:

FUEL TEMPERATURE MEASURING RANGE, °C;

ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКОГО ПИТАНИЯ ПОСТОЯННОГО ТОКА, В.

DC POWER SUPPLY VOLTAGE RANGE. V:

ДАВЛЕНИЕ НЕФТЕПРОДУКТА, МПа. В ПРЕДЕЛАХ;

FUEL PRESSURE, MPa, LIMITS;                  ' ’

- НА ВХОДЕ В СИСТЕМУ: | О 45 / 0 831 *   ВЫХОДЕ ИЗ СИСТЕМЫ: |

- SYSTEM INLET PRESSURE: |WM»| . SYSTEM ОиТШ pRBSURE;   |

заводской номер

1500 |

-40/*50 |

20/32 I

|о,зз/д,м

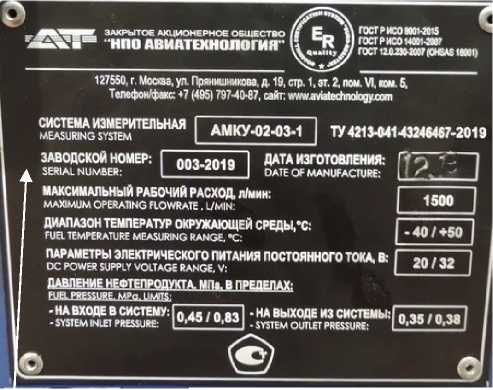

Рисунок 6 - Внешний вид таблички с заводским номером

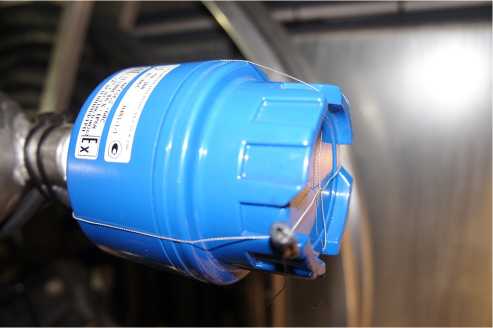

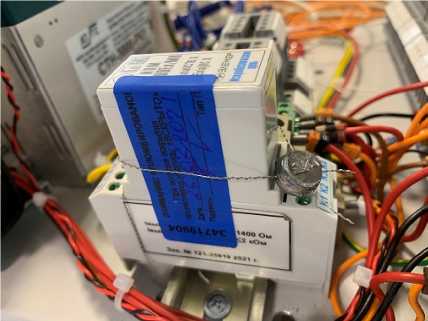

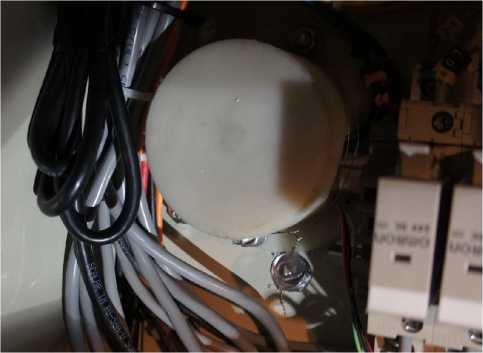

27Места нанесения клейм (наклеек и пломб) на средства измерений в составе системы приведены в документации на эти средства измерений.

Металлическая или пластиковая табличка c заводским номером расположена на панели управления. Знак поверки наносят на свидетельство о поверке.

Программное обеспечение

Программное обеспечение системы состоит из программного обеспечения контроллера, программного обеспечения расходомера-счетчика массового, программного обеспечения преобразователей температуры и датчиков давления.

Программное обеспечение контроллера предназначено для считывания измерительной информации с расходомера-счетчика массового, преобразователя температуры и датчика

давления, обработки результатов измерений, контроля настроечных коэффициентов расходомера-счетчика массового при работе системы, индикации результатов измерений на показывающем устройстве, формирования управляющих сигналов на начало и окончание приема нефтепродукта. Программное обеспечение контроллера разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО.

Идентификация ПО контроллера проводится с помощью номера версии программного обеспечения, отображаемого на показывающем устройстве пульта управления специального контроллера.

Для защиты от несанкционированного доступа к ПО системы (контроллера) доступ ограничен паролем.

Таблица 1 - Идентификационные данные системы (контроллера)

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

AMKU-02.pro

Номер версии (идентификационный номер) ПО

V.02PS.XYZ

Цифровой идентификатор ПО

не отображается

где X = 0 - 9, Y = 0 - 9, Z = 0 - 9

Защита ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Измеряемая среда (нефтепродукты)

Топлива для реактивных двигателей, автомобильные и авиационные бензины, дизельные топлива

Диапазон измерений температуры нефтепродукта, °С

от -50 до +60

Диапазон измерений избыточного давления нефтепродукта, МПа

от 0 до 1

Диапазон измерений плотности нефтепродукта, кг/м3

от 650 до 900

Минимальный объем нефтепродукта при приеме, дм3

2000

Пределы допускаемой относительной погрешности при измерении массы нефтепродукта, %

±0,25

Пределы допускаемой относительной погрешности при измерении объема нефтепродукта, %

±0,25

Пределы допускаемой абсолютной погрешности при измерении плотности нефтепродукта, кг/м3

±0,5; ±1; ±1,5; ±2

Пределы допускаемой приведенной к диапазону измерений погрешности при измерении давления нефтепродукта, %

±1

Окончание таблицы 2

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности при измерении температуры нефтепродукта в зависимости от состава канала температуры*, °С:

- для исполнения АМКУ-02-OY-l

- для исполнения AMKy—02—0Y—2

- для исполнения AMKy—02-0Y-3

- для исполнений AMKy—02-0Y-4 и AMKy—02-0Y-5

±0,5 (±1)**

±0,5 (±1)***

±0,5 ±1

Примечания:

* - где Y исполнение системы в зависимости от максимального расхода;

* * - в скобках приведены пределы погрешности в диапазоне температуры окружающей среды для преобразователя температуры PR вне диапазона от +5 до +40 °С.

* ** - в скобках приведены пределы погрешности в диапазоне температуры окружающей среды для преобразователя температуры PR вне диапазона от -5 до +50 °С.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Температура окружающей среды, °С:

- расходомер-счетчик массовый

- датчик температуры, датчик давления

- преобразователь температуры PR

- преобразователь температуры измерительный серии iTEMP TMT111, датчик температуры TMT142R

- контроллер

от -40 до +50* от -50 до +50 от -50 до +50

от -40 до +50* от -40 до +50**

Относительная влажность окружающей среды, %: - составные части системы

- средства измерений в составе системы

от 0 до 98

в соответствии с эксплуатационной документацией средств измерений в составе системы

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

380 "А 220 22

50±1

Срок службы, лет

15

Примечания: * - от -50 до +50 °С в случае применения термочехла.

** - от -50 до +50 °С в случае применения термонагрева.

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерительная АМКУ-02

1

Руководство по эксплуатации

АМКУ-02.000.000 РЭ

1

Паспорт

АМКУ-02.000.000 ПС

1

Руководство пользователя

АТГС.АСУТП.1069.И3

1

Методика поверки

МП 208-057-2019

1

Документация на составные части системы

1 комплект

Комплект запасных частей

1 комплект

Сведения о методах измерений

приведены в пункте 2.4 руководства по эксплуатации АМКУ-02.000.000 РЭ.

Нормативные документы

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный Постановлением Правительства РФ от 16 ноября 2020 г. № 1847.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ТУ 4213-041-43246467-2019 Системы измерительные АМКУ-02. Технические условия
