Влагомеры нефти поточные УДВН-2п
| Номер в ГРСИ РФ: | 77816-25 |
|---|---|
| Категория: | Влагомеры |
| Производитель / заявитель: | ООО "НТП "Годсэнд-Сервис", г.Фрязино |
Влагомеры нефти поточные УДВН-2п (далее - влагомеры) предназначены для измерения содержания воды в нефти, нефтепродуктах, газовых конденсатах и других жидких углеводородах в объемных долях в автоматическом режиме.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 77816-25 | ||||||||||||||||||
| Действует | по 01.10.2030 | ||||||||||||||||||
| Наименование | Влагомеры нефти поточные | ||||||||||||||||||
| Модель | УДВН-2п | ||||||||||||||||||
| Модификации |
УДВН-2п УДВН-2п1 УДВН-2п2 УДВН-2п3 УДВН-2п4 |
||||||||||||||||||
| Приказы |
№2122 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | db7a9044-b99a-3422-c488-ac1f468a2963 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «НТП «Годсэнд-сервис», РОССИЯ, 141195, Московская обл. г.о. Фрязино, г. Фрязино, ул. Советская, д. 21Б, помещ. 12
Поверка
| Методика поверки / информация о поверке |
МП 1740-6-2025 Государственная система обеспечения единства измерений. Влагомеры нефти поточные УДВН-2п. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
77816-25: Описание типа
2025-77816-25.pdf
|
Скачать | 183.7 КБ | |
|
77816-25: Методика поверки
МП 1740-6-2025
2025-mp77816-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Влагомеры нефти поточные УДВН-2п (далее - влагомеры) предназначены для измерения содержания воды в нефти, нефтепродуктах, газовых конденсатах и других жидких углеводородах в объемных долях в автоматическом режиме.
Описание
Принцип действия влагомеров основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.
Влагомеры состоят из первичного преобразователя и блока электронного. Внешний вид влагомера приведен на рисунке 1. Корпус первичного преобразователя пломбируется свинцовой пломбой. Место пломбирования показано на рисунке 1.
Место пломбирования

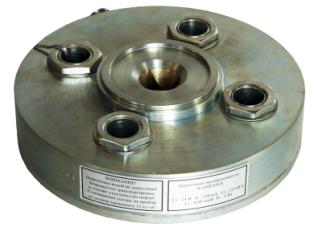

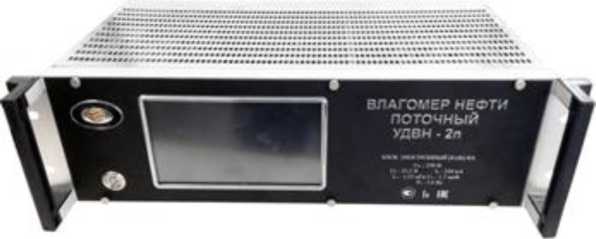

Рисунок 1 - Влагомер нефти поточный УДВН-2п
Первичный преобразователь состоит из СВЧ сигнального модуля и платы управления и выдает цифровые сигналы пропорциональные СВЧ мощности в опорном и измерительном каналах. Величина отношения сигналов в опорном и измерительном каналах зависит от влагосодержания в измеряемой среде.
Блок электронный осуществляет подачу искробезопасных питающих напряжений на первичный преобразователь, отображает в цифровом виде значения влагосодержания на дисплее и формирует выходные сигналы на верхний уровень (токовый сигнал 4 - 20 мА и цифровой по интерфейсу RS485 в соответствии с протоколом ModBus RTU). Блок электронный осуществляет также контрольные и сервисные функции. Для подключения электронного ключа блок имеет разъем RS 232.
Влагомеры выпускаются в следующих модификациях: УДВН-2п, УДВН-2п1, УДВН-2п2, УДВН-2п3, УДВН-2п4. Модификации влагомера имеют однотипную конструкцию, одинаковые средства взрывозащиты и различаются диапазоном и точностью измерения объемной доли воды, содержащейся в нефти, нефтепродуктах, газовых конденсатах и других жидких углеводородах.
Заводской номер влагомера в четырехзначном цифровом формате наносится на корпус первичного преобразователя и на заднюю панель блока электронного ударно-точечным методом, заносится в паспорт влагомера, а также отображается на дисплее блока электронного в окне «Информация». Место нанесения знака утверждения типа и место нанесения заводского номера указаны на рисунке 2.
Нанесение знака поверки на влагомеры не предусмотрено.

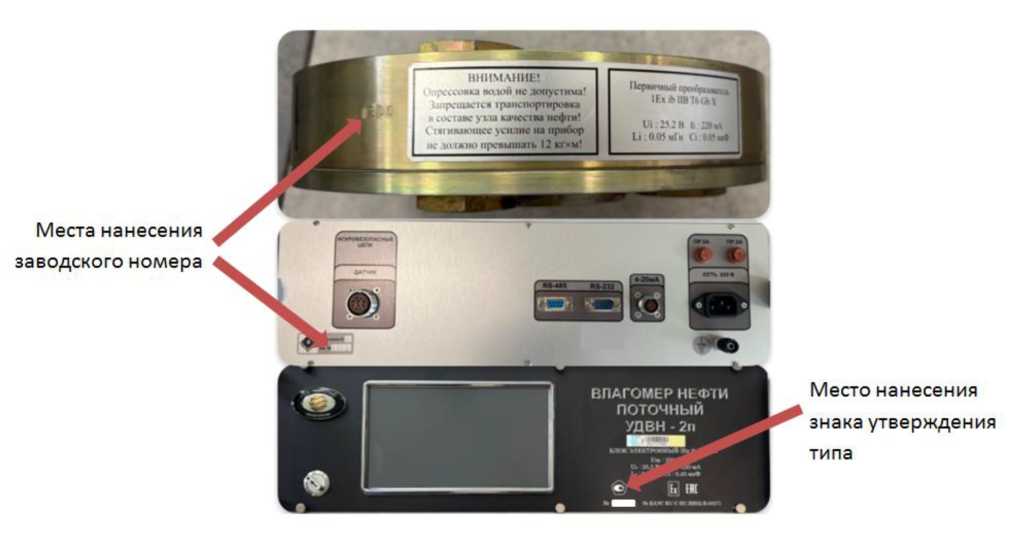

Рисунок 2 - Места нанесения заводского номера
и знака утверждения типа влагомеров нефти поточных УДВН-2п
Программное обеспечение
Программное обеспечение является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений на внешнее регистрирующее устройство токовым сигналом 4 - 20 мА, и цифровым по интерфейсу RS 485.
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы первичного преобразователя влагомера, при изготовлении влагомеров заносится в интегральную микросхему и не может быть изменено пользователем.
Калибровочные коэффициенты A, B, C, D, E, F записаны в перепрограммируемое запоминающее устройство микропроцессорной платы блока электронного. Их изменение недоступно для пользователя. Калибровочные коэффициенты заносятся в паспорт влагомера.
Калибровочные коэффициенты отображаются на графическом индикаторе для возможности сличения их со значениями, записанными в паспорте влагомера.
Проводить калибровку влагомеров имеет право только специально обученный персонал организаций, аттестованных на право проведения калибровочных работ. Изменение калибровочных коэффициентов возможно только после подсоединения электронного ключа к влагомеру. Электронный ключ является индивидуальным для каждого влагомера. Любое изменение калибровочных коэффициентов вместе с датой записывается в память влагомера.
Идентификационные данные встроенного программного обеспечения (далее - ПО) влагомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UDVN-2 |
|
Номер версии (идентификационный номер ПО) |
3.7.0.5 |
|
Цифровой идентификатор ПО |
0x3EBCBA42 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация влагомера |
Диапазон измерений, объемная доля воды, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля воды, % (W - показания влагомера, объемная доля воды, %) |
Пределы дополнительной погрешности влагомера при изменении температуры измеряемой среды на каждые 10° С от средней температуры рабочего диапазона, объемная доля воды, %, не более |
|
УДВН-2п |
0,01 - 2,0 |
± 0,05 |
_ |
|
УДВН-2п1 |
0,01 - 6,0 |
± 0,08 | |
|
УДВН-2п2 |
0,01 - 10,0 |
± 0,10 | |
|
УДВН-2п3 |
0,1 - 20,0 |
± (0,10 + 0,01-W) |
± 0,02 |
|
УДВН-2п4 |
0,1 - 30,0 |
± (0,10 + 0,015-W) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры измеряемой среды, °C |
от -2 до +75* |
|
Диапазон плотности измеряемой среды, кг/м3 |
от 530 до 1050 |
|
Давление измеряемой среды в трубопроводе, МПа, не более исполнение обычное (в модели не обозначается) исполнение Р100 |
6,4 10 |
|
Обработка результатов измерений |
автоматическая |
|
Режим работы влагомера |
непрерывный |
|
Представление результатов измерений |
в цифровом виде |
|
Время установления рабочего режима, с, не более |
20 |
|
Выходные сигналы: с блока электронного сигнал постоянного тока, мА с блока электронного цифровой интерфейс |
4 - 20 RS 485 |
|
Сопротивление одного провода линии связи между первичным преобразователем и блоком электронным, Ом, не более |
5 |
|
Потребляемая мощность, В^А, не более |
20 |
|
Напряжение электропитания, В |
от 198 до 242 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более первичный преобразователь блок электронный |
12 10 |
|
Габаритные размеры, мм, не более первичный преобразователь длина ширина высота блок электронный длина ширина высота |
260 220 70 482 314 132 |
|
Степень защиты оболочки первичный преобразователь блок электронный |
IP65/ IP67 IP30 |
|
Маркировка взрывозащиты первичный преобразователь блок электронный |
1Exib IIB T6 Gb X [Ex ib Gb] IIB |
|
Температура окружающей среды, °C первичный преобразователь блок электронный |
от -2 до +50 от +5 до +50 |
|
Относительная влажность при 30 °C, %, не более |
75 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
* разница между наибольшим и наименьшим значением температуры измеряемой среды не должна превышать 45 °C | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ с доверительной вероятностью 0,95, ч |
25000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на табличку электронного блока влагомеров методом металлографики и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Первичный преобразователь |
УШЕФ.434844.010 |
1 шт. |
|
Блок электронный |
УШЕФ.433811.010 |
1 шт. |
|
Кабель соединительный |
УШЕФ.685662.001 |
1 шт. |
|
Вставка |
УШЕФ.864153.001 |
1 шт. |
|
Ключ электронный |
УШЕФ.426412.001 |
1 шт. |
|
Паспорт |
УШЕФ.414432.010 ПС |
1 экз. |
|
Руководство по эксплуатации |
УШЕФ.414432.010 РЭ |
1 экз. |
|
Методика поверки (копия) |
1 экз. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Копия сертификата об утверждении типа СИ |
1 экз. | |
|
Копия сертификата соответствия ТР ТС 012/2011 |
1 экз. | |
|
Кольца паронитовые уплотнительные |
2 шт. | |
|
Вилка 2РМ14 КПН 4Ш |
1 шт. | |
|
Кабель сетевой |
1 шт. | |
|
Круг резиновый |
1 шт. | |
|
Ящик упаковочный |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 документа «УШЕФ.414432.010 РЭ. Влагомер нефти поточный УДВН-2п.
Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;
УШЕФ.414432.010 ТУ Влагомер нефти поточный УДВН-2п. Технические условия.
