Анализаторы серы и азота ElemeNtS
Номер в ГРСИ РФ: | 77850-20 |
---|---|
Производитель / заявитель: | Фирма "AC Analytical Controls BV", Нидерланды |
Анализаторы серы и азота ElemeNtS (далее - анализаторы) предназначены для измерений массовых долей серы и азота в нефтепродуктах: бензине, дизельном топливе, реактивном топливе, керосине, сжиженных и углеводородных газах.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 77850-20 |
Наименование | Анализаторы серы и азота |
Модель | ElemeNtS |
Страна-производитель | НИДЕРЛАНДЫ |
Срок свидетельства (Или заводской номер) | 17.03.2025 |
Производитель / Заявитель
Фирма "Analytical Controls by PAC", Нидерланды
НИДЕРЛАНДЫ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 2 |
Найдено поверителей | 2 |
Успешных поверок (СИ пригодно) | 2 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 24.11.2024 |
Поверители
Скачать
77850-20: Описание типа СИ | Скачать | 88 КБ | |
77850-20: Методика поверки МП 95-251-2019 | Скачать | 5 MБ |
Описание типа
Назначение
Анализаторы серы и азота ElemeNtS (далее - анализаторы) предназначены для измерений массовых долей серы и азота в нефтепродуктах: бензине, дизельном топливе, реактивном топливе, керосине, сжиженных и углеводородных газах.
Описание
Принцип действия анализаторов основан на сжигании пробы в кварцевой печи при температуре от плюс 950 до плюс 1100 °С в среде, обогащенной кислородом, и дальнейшем определении серы - методом ультрафиолетовой флуоресценции, азота - методом хемилюминесценции.
При сгорании анализируемой пробы серо- и азотсодержащие соединения окисляются до SO2 и NO соответственно. Образовавшиеся в результате сгорания газы направляются в первую реакционную ячейку, где облучаются ультрафиолетовым излучением, в котором молекулы SO2 поглощают УФ-излучение и переходят в возбужденное электронное состояние, при обратном переходе излучают кванты света, детектируемые фотоумножителем. Далее продукты сгорания с оксидом азота переносятся во вторую реакционную ячейку и под воздействием озона окисляются до NO2 и переходят в возбужденное электронное состояние, при обратном переходе излучают кванты света, детектируемые фотоумножителем.
Анализаторы представляют собой стационарные приборы, выполненные в едином корпусе, которые состоят из следующих модулей: корпус ElemeNtS, печь, блок фильтра, модуль давления, детектор на серу, детектор на азот, генератор озона. Анализаторы выпускаются в трёх модификациях, различающиеся установленными детекторами, предназначенными для измерения массовых долей серы (ElemeNtS-S), азота (ElemeNtS-N) и азота и серы одновременно (ElemeNtS-NS).
Анализаторы комплектуются системой ввода пробы для жидкостей (автоматическим автосамплером либо устройством единичного ввода), газов и твердых веществ. Градуировка анализатора проводится по образцам нефтепродуктов, содержащих серу и азот, или по поверочным газовым смесям.
Управление работой анализатора осуществляется от встроенного программного обеспечения с помощью сенсорного экрана, либо с помощью внешнего компьютера c помощью программного обеспечения PAC IRIS ElemeNtS.

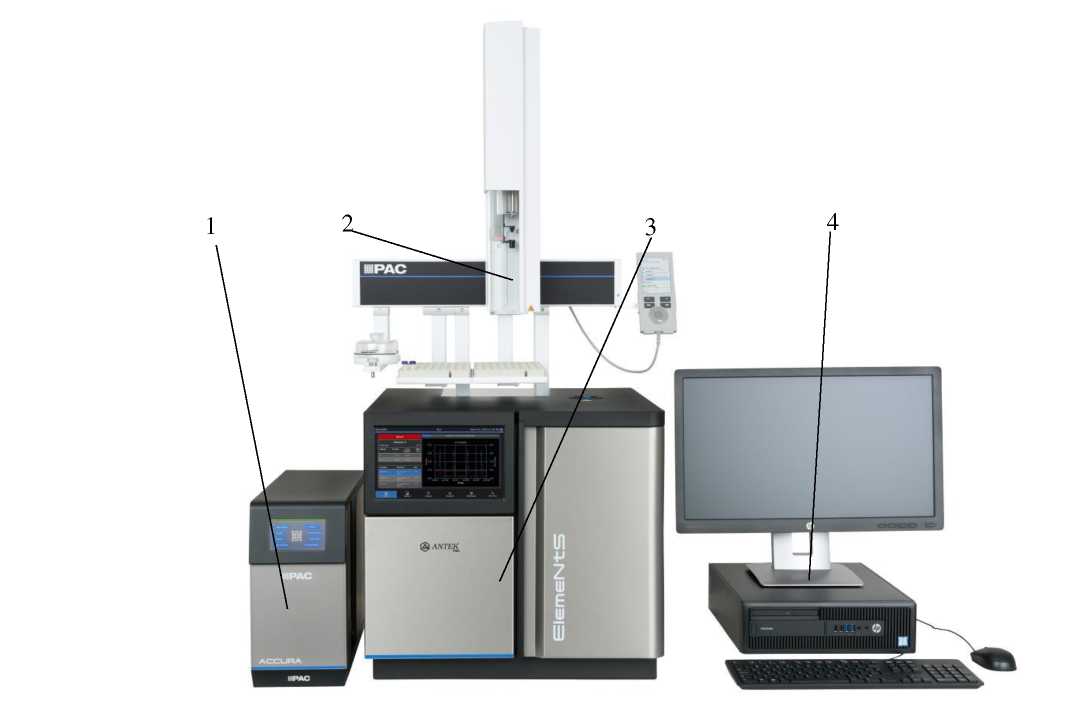

Общий вид анализатора серы и азота ElemeNtS представлены на рисунке 1.
Рисунок 1 - Общий вид анализатора серы и азота ElemeNtS (1 - система ввода газов;
2 - автосамлер для ввода жидких проб; 3 - основной блок анализатора серы и азота ElemeNtS, 4 - персональный компьютер)
Пломбирование анализаторов серы и азота ElemeNtS не предусмотрено.
Программное обеспечение
Программное обеспечение анализатора (далее - ПО) является разделенным, предусмотрено два уровня доступа - пользовательский и сервисный. ПО позволяет производить регистрацию и обработку аналитического сигнала, проводить калибровку, создавать и сохранять файлы с результатами измерений, формировать отчеты в реальном времени и выводить их на печать.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
PAC IRIS ElemeNtS |
Номер версии ПО |
не ниже 2.2.0.X |
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификации | ||
ElemeNtS N |
ElemeNtS S |
ElemeNtS NS | |
Диапазон измерений массовых долей азота, % |
от 0,000005 до 1,0 | ||
Диапазон измерений массовых долей серы, % |
от 0,0002 до 1,0 | ||
Пределы допускаемой относительной погрешности измерений массовой доли серы, %, в поддиапазонах измерений: - от 0,0002 до 0,001 % включ. - св. 0,001 до 0,05 % включ. - св. 0,05 до 1 % |
--- |
±20 ±10 ±8 |
±20 ±10 ±8 |
Пределы допускаемой относительной погрешности измерений массовой доли азота, %, в поддиапазонах измерений: - от 0,000005 до 0,0002 % включ. - св. 0,0002 до 0,001 % включ. - св. 0,001 до 0,05 % включ. - св. 0,05 до 1 % |
±30 ±20 ±15 ±10 |
---- |
±30 ±20 ±15 ±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон показаний массовых долей серы, % |
от 0,000003 до 1,0 |
Диапазон показаний массовых долей азота, % |
от 0,000003 до 1,0 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 100 до 240 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, В • А, не более |
1550 |
Габаритные размеры, мм, не более: | |
- высота |
515 |
- ширина |
525 |
- длина |
555 |
Масса, кг, не более |
41 |
Условия эксплуатации: | |
- температура окружающего воздуха, °C |
от +15 до +35 |
- относительная влажность воздуха (при температуре до | |
+31 °С), %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализатор серы и азота |
ElemeNtS (-N, -S, -NS) |
1 шт. |
Система ввода жидких пробы (автоматический автосамплер или устройство единичного ввода) |
749 или SSA |
1 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Набор для инсталляции |
Installation kit |
1 шт. |
Система ввода газов |
Accura |
опция |
Система ввода твердых веществ |
SSH |
опция |
Руководство по эксплуатации |
РЭ |
1 экз. |
Методика поверки |
МП 95-251-2019 |
1 экз. |
Поверка
осуществляется по документу МП 95-251-2019 «ГСИ. Анализаторы серы и азота ElemeNtS. Методика поверки», утвержденному ФГУП «УНИИМ» 12 декабря 2019 г.
Основные средства поверки:
- стандартный образец содержания микропримесей серы в нефтепродуктах (ССН-ВНИИМ-5) ГСО 9391-2009 с аттестованным значением массовой доли серы в диапазоне от 0,00045 до 0,00055 % и границами допускаемых значений относительной погрешности аттестованного значения СО при Р=0,95 ±4,0 %;
- стандартный образец содержания микропримесей серы в нефтепродуктах (ССН-ВНИИМ-10) ГСО 9392-2009 с аттестованным значением массовой доли серы в диапазоне от 0,0009 до 0,0011 % и границами допускаемых значений относительной погрешности аттестованного значения СО при Р=0,95 ±3,0 %;
- стандартный образец содержания микропримесей серы в нефтепродуктах (ССН-ВНИИМ-50) ГСО 9396-2009 с аттестованным значением массовой доли серы в диапазоне от 0,0045 до 0,0055 % и границами допускаемых значений относительной погрешности аттестованного значения СО при Р=0,95 ±3,0 %;
- стандартные образцы массовой доли серы в нефтепродуктах (имитаторы) ГСО 102022013 (комплект СО ССН-ПА), с аттестованными значениями массовой доли серы в диапазоне от 2 до 500 ppm и границами относительной погрешности аттестованного значения СО при Р=0,95 ±2,5 %;
- стандартный образец массовой доли серы в нефти и нефтепродуктах (СРФ-8) ГСО 10432-2014 с аттестованным значением массовой доли серы в диапазоне от 0,085 до 0,150 % и границами допускаемых значений абсолютной погрешности аттестованного значения СО при Р=095 ±0,004 %;
- стандартные образцы массовой доли азота в нефтепродуктах (имитатор) ГСО 10318-2013 комплект (СО МДАН-ПА) с аттестованными значениями массовой доли азота от 0,05 до 10000 ppm и границами относительной погрешности аттестованного значения СО при Р=0,95 не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
Техническая документация изготовителя «Analytical Controls by PAC», Нидерланды
