Устройства синхронизированных векторных измерений ТПА-02

Номер в ГРСИ РФ: 78228-20
Производитель / заявитель: ООО "Прософт-Системы", г.Екатеринбург
Скачать
78228-20: Описание типа СИ Скачать 156 КБ
78228-20: Методика поверки ПБКМ.421451.006 МП Скачать 8 MБ
Нет данных о поставщике
Устройства синхронизированных векторных измерений ТПА-02 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Устройства синхронизированных векторных измерений ТПА-02 (далее по тексту -устройства) предназначены для измерений силы и напряжения электрического тока, угла фазового сдвига и фазового угла, определенного относительно секундных меток национальной шкалы времени UTC (SU), электрической мощности, коэффициента мощности и частоты в одно- и трехфазных электрических сетях, регистрации и архивирования результатов этих измерений.

Информация по Госреестру

Основные данные
Номер по Госреестру 78228-20
Наименование Устройства синхронизированных векторных измерений
Модель ТПА-02
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 25.05.2025
Производитель / Заявитель

ООО "Прософт-Системы", г.Екатеринбург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 239
Найдено поверителей 2
Успешных поверок (СИ пригодно) 239 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78228-20: Описание типа СИ Скачать 156 КБ
78228-20: Методика поверки ПБКМ.421451.006 МП Скачать 8 MБ

Описание типа

Назначение

Устройства синхронизированных векторных измерений ТПА-02 (далее по тексту -устройства) предназначены для измерений силы и напряжения электрического тока, угла фазового сдвига и фазового угла, определенного относительно секундных меток национальной шкалы времени UTC (SU), электрической мощности, коэффициента мощности и частоты в одно- и трехфазных электрических сетях, регистрации и архивирования результатов этих измерений.

Описание

Устройства являются измерительными преобразователями многофункциональными, принцип действия которых заключается в аналого-цифровом преобразовании входных электрических сигналов, расчете синхрофазоров и параметров электрического режима и выдаче полученных данных по цифровым протоколам в режиме реального времени.

Устройства предназначены для применения в системах мониторинга переходных режимов (СМПР) и аварийных событий (РАС) и выполняют следующие основные функции :

- ввод аналоговых и дискретных сигналов;

- измерение синхрофазоров и параметров электрического режима;

- регистрация состояния дискретных сигналов;

- синхронизация внутренних часов при помощи сигналов от ГЛОНАСС/GPS;

- регистрация и осциллографирование аварийных событий;

- сбор и архивирование параметров электрического режима;

- ведение журнала событий;

- информационный обмен с центрами управления по цифровым протоколам;

- интерфейса человек-машина;

- непрерывная самодиагностика;

- формирование аварийно-предупредительной сигнализации и индикации;

- информационная безопасность.

Устройства состоят из:

- терминала ТПА-02 (с набором модулей ввода аналоговых сигналов переменного тока, модулей ввода дискретных сигналов);

- измерительных преобразователей УНЦ-2.1 или УНЦ-2.2.

Модули ввода аналоговых сигналов переменного тока имеют исполнения, отличающиеся диапазонами и погрешностью измерений.

Для ввода аналоговых сигналов напряжения постоянного тока в диапазоне от минус 150 до плюс 150 мВ и в диапазоне от минус 2250 до плюс 2250 В используется выносной измерительный преобразователь УНЦ-2.1. Для ввода аналоговых сигналов силы постоянного тока в диапазоне от минус 20 до плюс 20 мА используется выносной измерительный преобразователь УНЦ-2.2.

Устройства являются проектно-компонуемыми устройствами, комплектация заказа формируется с учетом указания модулей с требуемыми параметрами.

Структура расшифровки условного обозначения:

ТПА-02-КХХ-ХХХХХ

Устанавливаемые модули в порядке следования слева направо с задней стороны:

-----А - модуль ввода аналоговых сигналов переменного тока на четыре канала тока и четыре канала напряжения 1;

D - модуль ввода 16 дискретных сигналов без режекции;

Е - модуль ввода 16 дискретных сигналов с режекцией;

n - не используется

------------Код конструктива:

28 - два посадочных места для модулей ввода/вывода;

42 - пять посадочных мест для модулей ввода/вывода.

Примечание: 1) модули типа «A» устанавливаются только в самые правые посадочные места в количестве до двух.

Общий вид устройств с указанием мест пломбирования, нанесения знака поверки представлен на рисунках 1, 2. Общий вид измерительных преобразователей УНЦ-2.1 и УНЦ-2.2 представлен на рисунке 3.

Место нанесения знака поверки

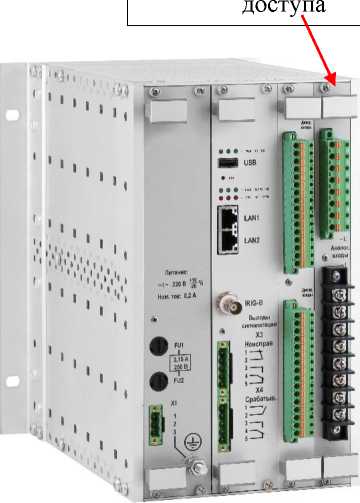

Рисунок 1 - Общий вид терминала ТПА-02 в конструктиве 28 с указанием места пломбирования и нанесения знака поверки

Место пломбирования от несанкционированного доступа

Место пломбирования от несанкционированного доступа

Место нанесения знака поверки

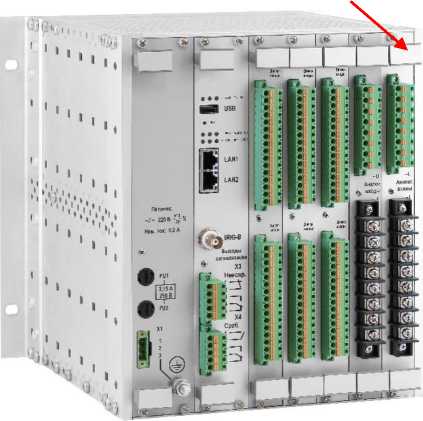

Рисунок 2 - Общий вид терминала ТПА-02 в конструктиве 42 с указанием места пломбирования и нанесения знака поверки

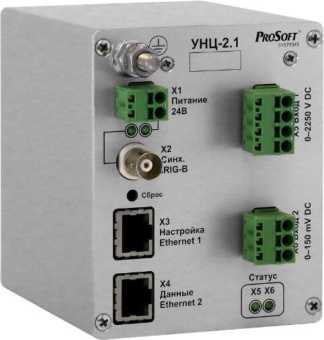

Рисунок 3 - Общий вид измерительных преобразователей УНЦ-2.1 и УНЦ-2.2

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) устройств делится на метрологически значимую и метрологически незначимую части.

Метрологически значимая часть ПО аппаратно защищена от случайных и преднамеренных изменений, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Для защиты метрологически значимой части ПО применяются следующие меры: отсутствие возможности изменения ПО без нарушения пломб изготовителя, наличие встроенного средства защиты информации - программного модуля «Апрель».

Устройства поддерживают следующие протоколы передачи данных: IEEE C37.118, МЭК 61850-8-1 (GOOSE), МЭК 61850-8-1 (MMS), МЭК 61870-5-104.

Результаты измерений и расчётов отображаются на дисплее терминала ТПА-02 или на персональном компьютере с помощью ПО.

Для просмотра данных и конфигурирования устройств применяется программа «SignW». Данное ПО не является метрологически значимым и предназначено для внесения изменений и дополнений, настройки протоколов обмена данными не влияющих на метрологические характеристики устройств.

Идентификационные данные метрологически значимой части ПО устройств представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

c37_118.so

Номер версии (идентификационный номер ПО)

не ниже 1.4

Цифровой идентификатор ПО

-

Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Устройства имеют диапазон индикации при измерении напряжения и силы переменного тока, электрической мощности в диапазоне от 0 до нижней границы диапазона измерений (т.е. измеренные значения отображаются с ненормируемой погрешностью).

Пределы допускаемых погрешностей измерений характеристик переменного тока нормируются для основной гармоники с частотой в диапазоне от 45 до 55 Гц.

Таблица 2 - Метрологические характеристики устройств

Измеряемая величина

Диапазон измерений

Пределы допускаемой погрешности измерения приведенной 1) y (%), относительной 8 (%), абсолютной Д

Примечание

Напряжение постоянного тока

от -150 до +150 мВ

Д = ±0,15

УНЦ-2.1

от -1000 до +1000 В

Д = ±1,0

от -2250 до +2250 В

не нормируется

Сила постоянного тока

от -20 до +20 мА

Д = ±0,02

УНЦ-2.2

Действующее значение напряжения переменного тока 2)

(от 0,05 до 2,5)- Uн

8 = ±0,1

Uн 7) = 100 В

Действующее значение силы переменного тока 3)

(от 0,01 до 1,5)-1н

8 = ±0,1

Iн 8) = 1 а

(от 0,04 до 40УIн

Y = ±0,4

(от 0,01 до 1,5)-1н

8 = ±0,1

Iн = 5 А

(от 0,01 до 10)-1н

Y = ±0,4

(от 0,04 до 40УIн

Y = ±1,0

Электрическая мощность 4)

(от 0,01 до 3,75)-1в-Uн

8 = ±0,2

Uн = 100 В

Iн = 1; 5 А

Коэффициент мощности

от -1 до +1

Д = ±0,01

-

Частота переменного тока

от 45 до 55 Гц

Д = ±0,001

-

5)

Фазовый угол 7

от 0 до 360 °

Д = ±0,1

-

Угол сдвига фаз 6)

от 0 до 360 °

Д = ±0,1

-

Окончание таблицы 2

Примечания:

1) за нормирующее значение принимается верхнее значение диапазона измерений;

2) действующее значение фазного и линейного напряжения переменного тока, напряжения переменного тока прямой, обратной, нулевой последовательности;

3) действующее значение силы переменного тока, силы переменного тока прямой, обратной, нулевой последовательности; измерение действующего значения силы переменного тока прямой обратной и нулевой последовательности производится только для диапазона (от 0,01 до 1,5) Iн

4) пофазная и суммарная активная (Вт), реактивная (вар), полная (В•А) электрическая мощность (В•А); активная (Вт), реактивная (вар), полная (В•А) электрическая мощность прямой, обратной и нулевой последовательности;

5) фазовый угол синусоидального сигнала, определенный относительно секундных меток шкалы времени, воспроизводимой глобальными навигационными спутниковыми системами;

6) фазовый сдвиг между синусоидальными сигналами на любых двух аналоговых входах;

7)

7 номинальное значение напряжения переменного тока;

8)

7 номинальное значение силы переменного тока.

Таблица 3 - Основные технические характеристики устройств

Наименование характеристики

Значение

Максимальная частота оцифровки   входных,   электрически

подключаемых, регистрируемых сигналов, кГц на канал

50

Максимальная длительность записи доаварийного режима, с

60

Максимальная длительность записи аварийного режима, мин

9

Максимальная длительность непрерывной записи аварийного режима, мин

10

Суммарная длительность одновременно хранимых в энергонезависимой памяти осциллограмм, часов, не менее

4

Поддерживаемые протоколы синхронизации времени

IRIG-B IETF RFC 5905 (NTP, SNTP)

Отклонение шкалы системного времени от шкалы астрономического времени при синхронизации по NTP (SNTP), мс

±1

Отклонение шкалы системного времени от шкалы астрономического времени при синхронизации по IRIG-B, мкс

±1

Отклонение шкалы системного времени от шкалы астрономического времени при автономном хранении, с/сутки

±1

Время готовности к работе, с, не более

30

Поддерживаемые цифровые протоколы передачи данных

IEEE C37.118 МЭК 61850-8-1 (GOOSE) МЭК 61850-8-1 (MMS) МЭК 61870-5-104

Частота выдачи синхрофазоров в реальном времени по протоколу IEEE C37.118, Гц

1, 10, 25, 50, 100, 200, 250

Окончание таблицы 3

Наименование характеристики

Значение

Рабочие условия измерений:

- температура окружающего воздуха, °C

- относительная влажность воздуха при температуре +25 °С, %

- максимальная высота над уровнем моря, м

от +1 до +45 до 80 2 000

Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Г ц

от 120 до 370

от 85 до 264

от 47 до 63

Потребляемая мощность, Вт, не более

30

Габаритные размеры (ширинахвысотахглубина), мм, не более:

- для конструктива 42

- для конструктива 28

- для измерительных преобразователей УНЦ-2.1 и УНЦ-2.2.

270x267x258 199x267x258 85x105x140

Масса, кг, не более:

- терминал ТПА-02

- измерительные преобразователи УНЦ-2.1 и УНЦ-2.2.

6,5

4

Средний срок службы, лет

25

Средняя наработка на отказ, ч

125000

Знак утверждения типа

наносится на переднюю панель устройств самоклеящейся этикеткой, на титульный лист эксплуатационных документов - печатным способом.

Комплектность

Таблица 4 - Комплектность устройств

Наименование

Обозначение

Количество

Устройство синхронизированных векторных измерений ТПА-02

ПБКМ.421451.006

1 шт.

Измерительный преобразователь УНЦ-2.1 или УНЦ-2.2

-

1 шт.

Руководство по эксплуатации

ПБКМ.421451.006 РЭ

1 экз.

Паспорт

ПБКМ.421451.006 ПС

1 экз.

Руководство пользователя

ПБКМ.421445.023 Д035

1 экз.

Методика поверки

ПБКМ.421451.006 МП

1 экз. 1)

USB-флеш-накопитель с программным обеспечением и документацией в электронном виде

-

1 шт.

Запасные части и инструментальные принадлежности по Ведомости ЗИП

-

1 комплект 2)

Примечания

1) поставляется по требованию заказчика;

2) состав комплекта ЗИП определяется по согласованию с заказчиком.

Поверка

осуществляется по документу ПБКМ.421451.006 МП «Устройства синхронизированных векторных измерений ТПА-02. Методика поверки», утвержденному ООО «ИЦРМ» 14.02.2020 г.

Основные средства поверки:

- комплекс программно-технический измерительный РЕТОМТМ-61.1 (регистрационный номер в Федеральном информационном фонде 77226-20);

- установка многофункциональная измерительная СМС 256 plus (регистрационный номер в Федеральном информационном фонде 26170-09);

- калибратор универсальный 9100  (регистрационный номер в Федеральном

информационном фонде 25985-09);

- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде 31319-12);

- прибор электроизмерительный эталонный многофункциональный «Энергомонитор 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

- осциллограф цифровой люминофорный TDS3014B (регистрационный номер в Федеральном информационном фонде 24021-02);

- сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт и на корпус устройства в виде наклейки, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ПБКМ.421451.006 ТУ Устройства синхронизированных векторных измерений

ТПА-02. Технические условия
