Прицепы и полуприцепы-цистерны УСТ 9465
| Номер в ГРСИ РФ: | 78264-20 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ООО "УралСпецТранс", г.Миасс |
Прицепы и полуприцепы-цистерны УСТ 9465 (далее - ПЦ и ППЦ) являются мерой полной вместимости, предназначены для транспортирования и кратковременного хранения нефтепродуктов, нефтесодержащих жидкостей и нефти с плотностью не более 1 г/см3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78264-20 |
| Действует | по 06.05.2030 |
| Наименование | Прицепы и полуприцепы-цистерны |
| Модель | УСТ 9465 |
| Модификации |
ПЦ УСТ 9465-100 ПЦ УСТ 9465-101 ПЦ УСТ 9465-102 ПЦ УСТ 9465-103 ПЦ УСТ 9465-104 ПЦ УСТ 9465-105 ПЦ УСТ 9465-106 ПЦ УСТ 9465-107 ПЦ УСТ 9465-108 ПЦ УСТ 9465-109 ПЦ УСТ 9465-110 ПЦ УСТ 9465-111 ПЦ УСТ 9465-112 ПЦ УСТ 9465-113 ПЦ УСТ 9465-114 ПЦ УСТ 9465-115 ПЦ УСТ 9465-116 ПЦ УСТ 9465-117 ПЦ УСТ 9465-118 ПЦ УСТ 9465-119 ПЦ УСТ 9465-120 ПЦ УСТ 9465-121 ПЦ УСТ 9465-122 ПЦ УСТ 9465-123 ПЦ УСТ 9465-124 ПЦ УСТ 9465-125 ПЦ УСТ 9465-126 ППЦ УСТ 9465-100 ПЦ УСТ 9465-127 ППЦ УСТ 9465-101 ПЦ УСТ 9465-128 ППЦ УСТ 9465-102 ПЦ УСТ 9465-129 ППЦ УСТ 9465-103 ПЦ УСТ 9465-130 ППЦ УСТ 9465-104 ПЦ УСТ 9465-131 ППЦ УСТ 9465-105 ПЦ УСТ 9465-132 ППЦ УСТ 9465-106 ПЦ УСТ 9465-133 ППЦ УСТ 9465-107 ПЦ УСТ 9465-134 ППЦ УСТ 9465-108 ПЦ УСТ 9465-135 ППЦ УСТ 9465-109 ПЦ УСТ 9465-136 ППЦ УСТ 9465-110 ПЦ УСТ 9465-137 ППЦ УСТ 9465-111 ПЦ УСТ 9465-138 ППЦ УСТ 9465-112 ПЦ УСТ 9465-139 ППЦ УСТ 9465-113 ПЦ УСТ 9465-140 ППЦ УСТ 9465-114 ПЦ УСТ 9465-141 ППЦ УСТ 9465-115 ПЦ УСТ 9465-142 ППЦ УСТ 9465-116 ПЦ УСТ 9465-143 ППЦ УСТ 9465-117 ПЦ УСТ 9465-144 ППЦ УСТ 9465-118 ППЦ УСТ 9465-119 ППЦ УСТ 9465-120 ППЦ УСТ 9465-121 ППЦ УСТ 9465-122 ППЦ УСТ 9465-123 ППЦ УСТ 9465-124 ППЦ УСТ 9465-125 ППЦ УСТ 9465-126 ППЦ УСТ 9465-127 ППЦ УСТ 9465-128 ППЦ УСТ 9465-129 ППЦ УСТ 9465-130 ППЦ УСТ 9465-131 ППЦ УСТ 9465-132 ППЦ УСТ 9465-133 ППЦ УСТ 9465-134 ППЦ УСТ 9465-135 ППЦ УСТ 9465-136 ППЦ УСТ 9465-137 ППЦ УСТ 9465-138 ППЦ УСТ 9465-139 ППЦ УСТ 9465-140 ППЦ УСТ 9465-141 ППЦ УСТ 9465-142 ППЦ УСТ 9465-143 ППЦ УСТ 9465-144 ППЦ УСТ 9465-145 ППЦ УСТ 9465-146 ППЦ УСТ 9465-147 ППЦ УСТ 9465-148 ППЦ УСТ 9465-149 ППЦ УСТ 9465-150 ППЦ УСТ 9465-151 ППЦ УСТ 9465-152 ППЦ УСТ 9465-153 ППЦ УСТ 9465-154 ППЦ УСТ 9465-155 ППЦ УСТ 9465-156 ППЦ УСТ 9465-157 ППЦ УСТ 9465-158 ППЦ УСТ 9465-159 ППЦ УСТ 9465-160 ППЦ УСТ 9465-161 ППЦ УСТ 9465-162 ППЦ УСТ 9465-163 ППЦ УСТ 9465-164 ППЦ УСТ 9465-165 ППЦ УСТ 9465-166 ППЦ УСТ 9465-167 |
| Приказы |
№745 от
16.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | eae80fe3-9281-d25c-2e82-45ed8f0a2b3c |
Производитель / Заявитель
ООО «УралСпецТранс», РОССИЯ, 456320, обл. Челябинская, г. Миасс, пр-т Макеева, д. 56
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2527
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2525 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 06.05.2026 |
Поверители
Скачать
|
78264-20: Описание типа
2023-78264-20.pdf
|
Скачать | 1.4 MБ | |
|
78264-20: Методика поверки
2021-mp78264-20.pdf
|
Скачать | 71.2 КБ | |
|
78264-20: Описание типа
2026-78264-20.pdf
|
Скачать | 493.8 КБ |
Описание типа
Назначение
Прицепы и полуприцепы-цистерны УСТ 9465 (далее - ПЦ и ППЦ) являются мерой полной вместимости, предназначены для транспортирования и кратковременного хранения нефтепродуктов, нефтесодержащих жидкостей и нефти c плотностью не более 1 г/см3.
Описание
ПЦ и ППЦ являются мерой полной вместимости и изготавливаются в зависимости от грузоподъемности транспортных средств и подвижных составов. Конструкция цистерны может быть выполнена в поперечном сечении в виде чемоданообразной, овальной, эллиптической или круглой формы, состоящая из обечайки и двух днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции и может состоять из одной или нескольких секций. Максимальное количество секций - 10. Каждая секция может иметь разную номинальную вместимость. Корпус цистерны изготовлен из стали (или алюминиевого сплава), внутри которого установлены перегородки, выполняющие так же роль поперечных волнорезов для гашения гидравлических ударов во время движения. Снаружи корпус цистерны ПЦ и ППЦ может быть тепло изолирован при помощи различных теплоизоляционных материалов (минеральная вата и другие тепло-пароизоляционные материалы). Наружная обшивка теплоизоляционных материалов может быть выполнена из листов нержавеющей, оцинкованной или иной стали, или алюминиевого сплава, или пластиковых листов, с последующим покрытием. С целью слива содержимого цистерны, во внутренней и наружной частях корпуса цистерны могут быть установлены трубопроводы, с возможностью подогрева содержимого цистерны.
В верхней части цистерны или в каждой ее секции (при наличии нескольких секций) приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части цистерны (или секций) установлены донные клапаны. На цистерне имеется площадка обслуживания в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Наполнение ПЦ и ППЦ может осуществляться через заливной люк горловины или через систему нижнего налива при использовании внешнего или собственного насоса. Опорожнение цистерны ПЦ и ППЦ происходит самотеком или при помощи насоса.
|
ПЦ |
и ППЦ выпускаются в следующих модификациях: |
ПЦ |
УСТ |
9465-100, | |
|
ПЦ |
УСТ |
9465-101, ПЦ УСТ 9465-102, ПЦ УСТ 9465-103, |
ПЦ |
УСТ |
9465-104, |
|
ПЦ |
УСТ |
9465-105, ПЦ УСТ 9465-106, ПЦ УСТ 9465-107, |
ПЦ |
УСТ |
9465-108, |
|
ПЦ |
УСТ |
9465-109, ПЦ УСТ 9465-110, ПЦ УСТ 9465-111, |
ПЦ |
УСТ |
9465-112, |
|
ПЦ |
УСТ |
9465-113, ПЦ УСТ 9465-114, ПЦ УСТ 9465-115, |
ПЦ |
УСТ |
9465-116, |
|
УСТ |
9465-117, ПЦ |
УСТ |
9465-118, ПЦ |
УСТ |
9465-119, ПЦ |
УСТ |
9465-120, |
|
УСТ |
9465-121, ПЦ |
УСТ |
9465-122, ПЦ |
УСТ |
9465-123, ПЦ |
УСТ |
9465-124, |
|
УСТ |
9465-125, ПЦ |
УСТ |
9465-126, ППЦ |
УСТ |
9465-100, ПЦ |
УСТ |
9465-127, |
|
УСТ |
9465-101, ПЦ |
УСТ |
9465-128, ППЦ |
УСТ |
9465-102, ПЦ |
УСТ |
9465-129, |
|
УСТ |
9465-103, ПЦ |
УСТ |
9465-130, ППЦ |
УСТ |
9465-104, ПЦ |
УСТ |
9465-131, |
|
УСТ |
9465-105, ПЦ |
УСТ |
9465-132, ППЦ |
УСТ |
9465-106, ПЦ |
УСТ |
9465-133, |
|
УСТ |
9465-107, ПЦ |
УСТ |
9465-134, ППЦ |
УСТ |
9465-108, ПЦ |
УСТ |
9465-135, |
|
УСТ |
9465-109, ПЦ |
УСТ |
9465-136, ППЦ |
УСТ |
9465-110, ПЦ |
УСТ |
9465-137, |
|
УСТ |
9465-111, ПЦ |
УСТ |
9465-138, ППЦ |
УСТ |
9465-112, ПЦ |
УСТ |
9465-139, |
|
УСТ |
9465-113, ПЦ |
УСТ |
9465-140, ППЦ |
УСТ |
9465-114, ПЦ |
УСТ |
9465-141, |
|
УСТ |
9465-115, ПЦ |
УСТ |
9465-142, ППЦ |
УСТ |
9465-116, ПЦ |
УСТ |
9465-143, |
|
УСТ |
9465-117, ПЦ |
УСТ |
9465-144, ППЦ |
УСТ |
9465-118, ППЦ |
УСТ |
9465-119, |
|
УСТ |
9465-120, ППЦ |
УСТ |
9465-121, ППЦ |
УСТ |
9465-122, ППЦ |
УСТ |
9465-123, |
|
УСТ |
9465-124, ППЦ |
УСТ |
9465-125, ППЦ |
УСТ |
9465-126, ППЦ |
УСТ |
9465-127, |
|
УСТ |
9465-128, ППЦ |
УСТ |
9465-129, ППЦ |
УСТ |
9465-130, ППЦ |
УСТ |
9465-131, |
|
УСТ |
9465-132, ППЦ |
УСТ |
9465-133, ППЦ |
УСТ |
9465-134, ППЦ |
УСТ |
9465-135, |
|
УСТ |
9465-136, ППЦ |
УСТ |
9465-137, ППЦ |
УСТ |
9465-138, ППЦ |
УСТ |
9465-139, |
|
УСТ |
9465-140, ППЦ |
УСТ |
9465-141, ППЦ |
УСТ |
9465-142, ППЦ |
УСТ |
9465-143, |
|
УСТ |
9465-144, ППЦ |
УСТ |
9465-145, ППЦ |
УСТ |
9465-146, ППЦ |
УСТ |
9465-147, |
|
УСТ |
9465-148, ППЦ |
УСТ |
9465-149, ППЦ |
УСТ |
9465-150, ППЦ |
УСТ |
9465-151, |
|
УСТ |
9465-152, ППЦ |
УСТ |
9465-153, ППЦ |
УСТ |
9465-154, ППЦ |
УСТ |
9465-155, |
|
УСТ |
9465-156, ППЦ |
УСТ |
9465-157, ППЦ |
УСТ |
9465-158, ППЦ |
УСТ |
9465-159, |
|
УСТ |
9465-160, ППЦ |
УСТ |
9465-161, ППЦ |
УСТ |
9465-162, ППЦ |
УСТ |
9465-163, |
УСТ 9465-164, ППЦ УСТ 9465-165, ППЦ УСТ 9465-166, ППЦ УСТ 9465-167, которые отличаются геометрическими размерами и номинальной вместимостью.
Общий вид ПЦ и ППЦ представлен на рисунках 1-3.
Схема пломбировки от несанкционированного доступа представлена на рисунках 4, 5.
Заводской номер ПЦ и ППЦ наносится на табличку цистерны механическим или лазерным способом, расположенную справа или слева цистерны.
а)

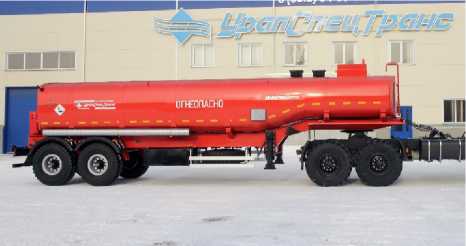

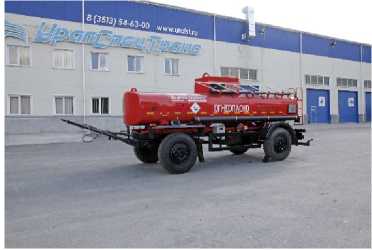

Рисунок 1 - Общий вид а) ПЦ с одной секцией, б) ППЦ с одной секцией
б)
а)

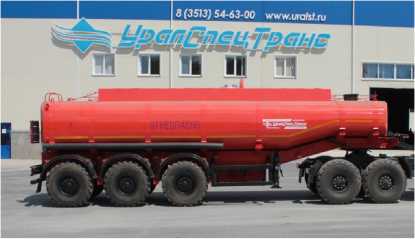

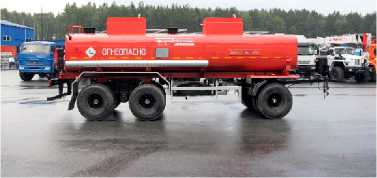

Рисунок 2 - Общий вид а) ПЦ с двумя секциями, б) ППЦ с двумя секциями

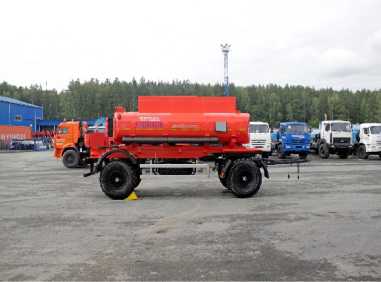

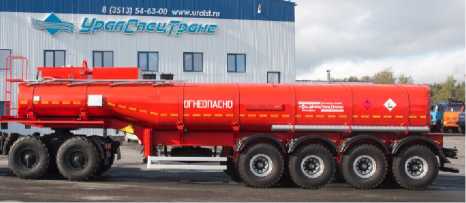

Рисунок 3 - Общий вид а) ПЦ с вариантами исполнения от одной до десяти секций, б) ППЦ с вариантами исполнения от одной до десяти секций.
Место пломбирования

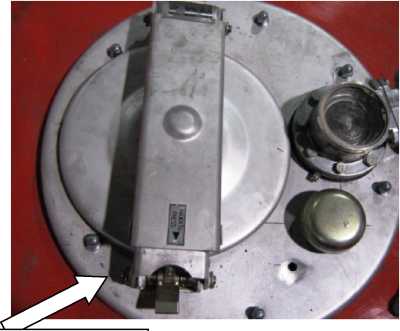

Рисунок 4 - Запорный механизм крышки заливной горловины ПЦ и ППЦ
Место пломбирования
Место пломбирования

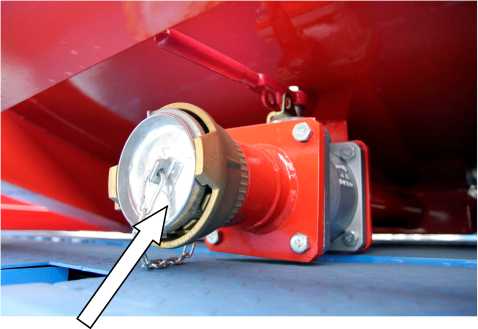

Рисунок 5 - Ручка открывания технологического отсека или заглушка открывания трубопровода слива топлива из ПЦ и ППЦ
Предусмотрено нанесение знака поверки на ПЦ или ППЦ. Схема пломбировки, предотвращающая доступ к узлам регулировки, и обозначение места нанесения знака поверки представлены на рисунке 6. Пломбы устанавливаются организацией, осуществляющей поверку, с нанесением знака поверки ударным способом.

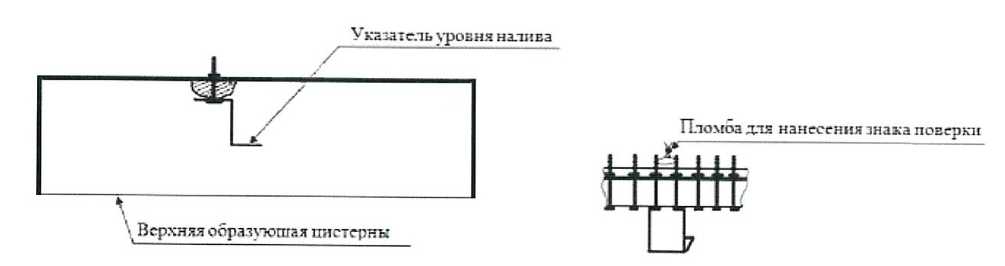

Указатель уровня налива
Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
ПЦ УСТ 9465-100 |
ПЦ УСТ 9465-101 |
ПЦ УСТ 9465-102 |
ПЦ УСТ 9465-103 |
ПЦ УСТ 9465-104 |
ПЦ УСТ 9465-105 |
ПЦ УСТ 9465-106 |
ПЦ УСТ 9465-107 |
ПЦ УСТ 9465-108 |
ПЦ УСТ 9465-109 |
ПЦ УСТ 9465-110 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Номинальная вместимость цистерны, м |
2,000± 0,050 |
2,500± 0,060 |
3,000± 0,075 |
3,500± 0,880 |
4,000± 0,100 |
4,500± 0,110 |
5,000± 0,100 |
5,500± 0,110 |
6,000± 0,120 |
6,500± 0,130 |
7,000± 0,140 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 2,0 |
от 0,5 до 2,5 |
от 0,5 до 3,0 |
от 0,5 до 3,5 |
от 0,5 до 4,0 |
от 0,5 до 4,5 |
от 0,5 до 5,0 |
от 0,5 до 5,5 |
от 0,5 до 6,0 |
от 0,5 до 6,5 |
от 0,5 до 7,0 |
|
Количество секций |
от 1 до 5 включительно | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0020 |
0,0025 |
0,0030 |
0,0035 |
0,0040 |
0,0045 |
0,0050 |
0,0055 |
0,0060 |
0,0065 |
0,0070 |
|
Время слива цистерны (секций) самотеком мин, не более |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±2,5 |
±2,0 | |||||||||
|
Габаритные размеры (длинах ширинах высота), мм, не более |
10000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
3500 |
4000 | |||||||||
|
Полная масса, кг, не более |
8000 |
11000 | |||||||||
|
Примечание: * При периодической поверке | |||||||||||
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
ПЦ УСТ 9465-111 |
ПЦ УСТ 9465-112 |
ПЦ УСТ 9465-113 |
ПЦ УСТ 9465-114 |
ПЦ УСТ 9465-115 |
ПЦ УСТ 9465-116 |
ПЦ УСТ 9465-117 |
ПЦ УСТ 9465-118 |
ПЦ УСТ 9465-119 |
ПЦ УСТ 9465-120 |
ПЦ УСТ 9465-121 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Номинальная вместимость цистерны, м |
7,500± 0,150 |
8,000± 0,160 |
8,500± 0,170 |
9,000± 0,180 |
9,500± 0,180 |
10,000± 0,200 |
10,500 ±0,160 |
11,000± 0,165 |
11,500± 0,173 |
12,000± 0,180 |
12,500± 0,190 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 7,5 |
от 0,5 до 8,0 |
от 0,5 до 8,5 |
от 0,5 до 9,0 |
от 0,5 до 9,5 |
от 0,5 до 10,0 |
от 0,5 до 10,5 |
от 0,5 до 11,0 |
от 0,5 до 11,5 |
от 0,5 до 12,0 |
от 0,5 до 12,5 |
|
Количество секций |
от 1 до 7 включительно | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0075 |
0,0080 |
0,0085 |
0,0090 |
0,0095 |
0,0100 |
0,0105 |
0,0110 |
0,0115 |
0,0120 |
0,0125 |
|
Время сливацистерны (секций) самотеком, мин, не более |
34 |
36 |
38 |
40 |
42 |
44 |
46 |
48 |
50 |
52 |
54 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±2,0 |
±1,5 | |||||||||
|
Габаритные размеры (длинах ширинах высота), мм, не более |
11500x2550x4000 |
12000x2550x4000 | |||||||||
|
Снаряженная масса, кг, не более |
5000 |
6200 |
7600 | ||||||||
|
Полная масса, кг, не более |
12500 |
16200 |
20100 | ||||||||
|
Примечание: * При периодической поверке | |||||||||||
Таблица 3 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
ПЦ УСТ 9465-122 |
ПЦ УСТ 9465-123 |
ПЦ УСТ 9465-124 |
ПЦ УСТ 9465-125 |
ПЦ УСТ 9465-126, ППЦ УСТ 9465-100 |
ПЦ УСТ 9465-127, ППЦ УСТ 9465-101 |
ПЦ УСТ 9465-128, ППЦ УСТ 9465-102 |
ПЦ УСТ 9465-129, ППЦ УСТ 9465-103 |
ПЦ УСТ 9465-130, ППЦ УСТ 9465-104 |
ПЦ УСТ 9465-131, ППЦ УСТ 9465-105 |
ПЦ УСТ 9465-132, ППЦ УСТ 9465-106 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Номинальная вместимость _____ 3 цистерны, м |
13,000± 0,195 |
13,500± 0,200 |
14,000± 0,210 |
14,500± 0,217 |
15,00± 0,225 |
15,500± 0,232 |
16,000± 0,240 |
16,500± 0,250 |
17,000± 0,255 |
17,500± 0,262 |
18,00± 0,270 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 13,0 |
от 0,5 до 13,5 |
от 0,5 до 14,0 |
от 0,5 до 14,5 |
от 0,5 до 15,0 |
от 0,5 до 15,5 |
от 0,5 до 16,0 |
от 0,5 до 16,5 |
от 0,5 до 17,0 |
от 0,5 до 17,5 |
от 0,5 до 18,0 |
|
Количество секций |
от 1 |
до 7 включительно | |||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0130 |
0,0135 |
0,0140 |
0,0145 |
0,0150 |
0,0155 |
0,0160 |
0,0165 |
0,0170 |
0,0175 |
0,0180 |
|
Время слива цистерны (секций) самотеком, мин, не более |
56 |
58 |
60 |
62 |
64 |
66 |
68 |
70 |
72 |
74 |
76 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
Габаритные размеры (длинах ширинах высота), мм, не более |
12000x2550x4000 |
17000x2550x4000 | |||||||||

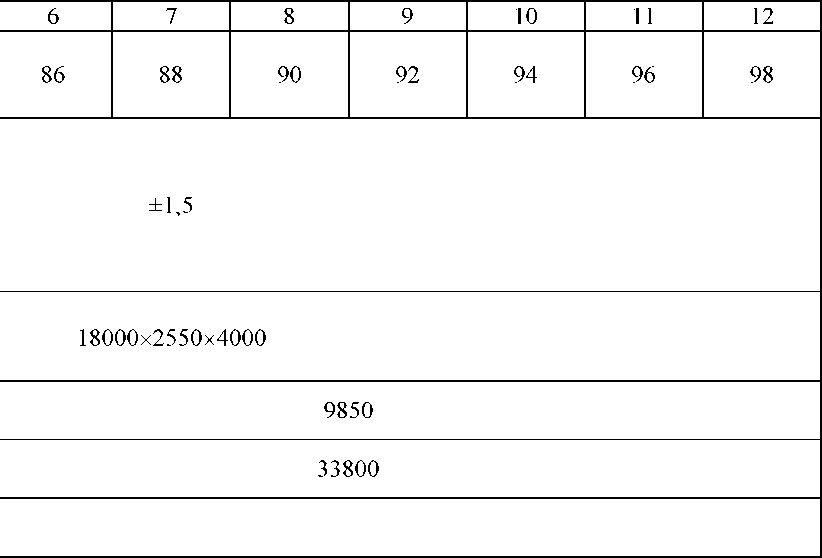

Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Снаряженная масса, кг, не более |
7800 |
8200 |
8500 | ||||||||
|
Полная масса, кг, не более |
22300 |
24200 |
26500 | ||||||||
|
Примечание: * При периодической поверке | |||||||||||
Таблица 4 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
ПЦ УСТ 9465-133, ППЦ УСТ 9465-107 |
ПЦ УСТ 9465-134, ППЦ УСТ 9465-108 |
ПЦ УСТ 9465-135, ППЦ УСТ 9465-109 |
ПЦ УСТ 9465-136, ППЦ УСТ 9465-110 |
ПЦ УСТ 9465-137, ППЦ УСТ 9465-111 |
ПЦ УСТ 9465-138, ППЦ УСТ 9465-112 |
ПЦ УСТ 9465-139, ППЦ УСТ 9465-113 |
ПЦ УСТ 9465-140, ППЦ УСТ 9465-114 |
ПЦ УСТ 9465-141, ППЦ УСТ 9465-115 |
ПЦ УСТ 9465-142, ППЦ УСТ 9465-116 |
ПЦ УСТ 9465-143, ППЦ УСТ 9465-117 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Номинальная вмести ___ _____ 3 мость цистерны, м |
19,000± 0,285 |
19,500± 0,292 |
20,000± 0,300 |
20,500± 0,307 |
21,000± 0,315 |
21,500± 0,322 |
22,000± 0,330 |
22,500± 0,337 |
23,000± 0,345 |
23,500± 0,352 |
24,000± 0,360 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 19,0 |
от 0,5 до 19,5 |
от 0,5 до 20,0 |
от 0,5 до 20,5 |
от 0,5 до 21,0 |
от 0,5 до 21,5 |
от 0,5 до 22,0 |
от 0,5 до 22,5 |
от 0,5 до 23,0 |
от 0,5 до 23,5 |
от 0,5 до 24,0 |
|
Количество секций |
от 1 до 7 включительно | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0190 |
0,0195 |
0,0200 |
0,0205 |
0,0210 |
0,0215 |
0,0220 |
0,0225 |
0,0230 |
0,0235 |
0,0240 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Время слива цистерны (секций) самотеком, мин, не более |
78 |
80 |
82 |
84 |
86 |
88 |
90 |
92 |
94 |
96 |
98 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
Габаритные размеры (длинахширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
9200 |
9850 | |||||||||
|
Полная масса, кг, не более |
29200 |
33800 | |||||||||
|
Примечание: * При периодической поверке | |||||||||||
Таблица 5 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
ПЦ УСТ 9465-144, ППЦ УСТ 9465-118 |
ППЦ УСТ 9465-119 |
ППЦ УСТ 9465-120 |
ППЦ УСТ 9465-121 |
ППЦ УСТ 9465-122 |
ППЦ УСТ 9465-123 |
ППЦ УСТ 9465-124 |
ППЦ УСТ 9465-125 |
ППЦ УСТ 9465-126 |
ППЦ УСТ 9465-127 |
ППЦ УСТ 9465-128 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Номинальная вмести- 3 мость цистерны, м3 |
25,000± 0,375 |
25,500± 0,382 |
26,000± 0,390 |
26,500± 0,397 |
27,000± 0,400 |
27,500± 0,410 |
28,000± 0,420 |
28,500± 0,427 |
29,000± 0,435 |
29,500± 0,442 |
30,000± 0,450 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 25,0 |
от 0,5 до 25,5 |
от 0,5 до 26,0 |
от 0,5 до 26,5 |
от 0,5 до 27,0 |
от 0,5 до 27,5 |
от 0,5 до 28,0 |
от 0,5 до 28,5 |
от 0,5 до 29,0 |
от 0,5 до 29,5 |
от 0,5 до 30,0 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Количество секций |
от 1 до 10 включительно | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны(секций), м3, не более |
0,0250 |
0,0255 |
0,0260 |
0,0265 |
0,0270 |
0,0275 |
0,0280 |
0,0285 |
0,0290 |
0,0295 |
0,0300 |
|
Время слива цистерны (секций) самотеком, мин, не более |
100 |
102 |
104 |
106 |
108 |
110 |
112 |
114 |
116 |
118 |
120 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
Габаритные размеры (длинахширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
10300 |
10950 |
11800 | ||||||||
|
Полная масса, кг, не более |
36300 |
38950 |
41800 | ||||||||
|
Примечание: * При периодической поверке | |||||||||||
Таблица 6 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
ППЦ УСТ 9465-129 |
ППЦ УСТ 9465-130 |
ППЦ УСТ 9465-131 |
ППЦ УСТ 9465-132 |
ППЦ УСТ 9465-133 |
ППЦ УСТ 9465-134 |
ППЦ УСТ 9465-135 |
ППЦ УСТ 9465-136 |
ППЦ УСТ 9465-137 |
ППЦ УСТ 9465-138 |
ППЦ УСТ 9465-139 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Номинальная вмести ___ _____ 3 мость цистерны, м |
30,500± 0,457 |
31,000± 0,465 |
31,500± 0,472 |
32,000± 0,480 |
32,500± 0,480 |
33,000± 0,495 |
33,500± 0,495 |
34,000± 0,510 |
34,500± 0,517 |
35,000± 0,525 |
35,500± 0,532 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 30,5 |
от 0,5 до 31,0 |
от 0,5 до 31,5 |
от 0,5 до 32,0 |
от 0,5 до 32,5 |
от 0,5 до 33,0 |
от 0,5 до 33,5 |
от 0,5 до 34,0 |
от 0,5 до 34,5 |
от 0,5 до 35,0 |
от 0,5 до 35,5 |
|
Количество секций |
от 1 до 10 включительно | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0305 |
0,0310 |
0,0315 |
0,0320 |
0,0325 |
0,0330 |
0,0335 |
0,0340 |
0,0345 |
0,0350 |
0,0355 |
|
Время слива цистерны (секций) самотеком, мин, не более |
122 |
124 |
126 |
128 |
130 |
132 |
134 |
136 |
138 |
140 |
142 |
|
Разность между номинальной и дествитель-ной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
Габаритные размеры (длинах ширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Снаряженная масса, кг, не более |
12800 |
13700 |
14700 | ||||||||
|
Полная масса, кг, не более |
44800 |
47700 |
50200 | ||||||||
|
Примечание: * При периодической поверке | |||||||||||
Таблица 7 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
ППЦ УСТ 9465-140 |
ППЦ УСТ 9465-141 |
ППЦ УСТ 9465-142 |
ППЦ УСТ 9465-143 |
ППЦ УСТ 9465-144 |
ППЦ УСТ 9465-145 |
ППЦ УСТ 9465-146 |
ППЦ УСТ 9465-147 |
ППЦ УСТ 9465-148 |
ППЦ УСТ 9465-149 |
ППЦ УСТ 9465-150 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Номинальная вмести ___ _____ 3 мость цистерны, м |
36,000± 0,540 |
36,500± 0,547 |
37,000± 0,555 |
37,500± 0,562 |
38,000± 0,570 |
38,500± 0,577 |
39,000± 0,585 |
39,500± 0,592 |
40,000± 0,600 |
40,500± 0,607 |
41,000± 0,615 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 36,0 |
от 0,5 до 36,5 |
от 0,5 до 37,5 |
от 0,5 до 37,5 |
от 0,5 до 38,0 |
от 0,5 до 38,5 |
от 0,5 до 39,0 |
от 0,5 до 39,5 |
от 0,5 до 40,0 |
от 0,5 до 40,5 |
от 0,5 до 41,0 |
|
Количество секций |
от 1 до 10 включительно | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0360 |
0,0365 |
0,0370 |
0,0375 |
0,0380 |
0,0385 |
0,0390 |
0,0395 |
0,0400 |
0,0405 |
0,0410 |
|
Время слива цистерны (секций) самотеком, мин, не более |
144 |
146 |
148 |
150 |
152 |
154 |
156 |
158 |
160 |
162 |
164 |
Продолжение таблицы 7
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
Габаритные размеры (длинахширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
15600 |
16500 |
17600 | ||||||||
|
Полная масса, кг, не более |
52600 |
55500 |
58600 | ||||||||
|
Примечание: * При периодической поверке | |||||||||||
Таблица 8 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
ППЦ УСТ 9465-151 |
ППЦ УСТ 9465-152 |
ППЦ УСТ 9465-153 |
ППЦ УСТ 9465-154 |
ППЦ УСТ 9465-155 |
ППЦ УСТ 9465-156 |
ППЦ УСТ 9465-157 |
ППЦ УСТ 9465-158 |
ППЦ УСТ 9465-159 |
ППЦ УСТ 9465-160 |
ППЦ УСТ 9465-161 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Номинальная вмести- 3 мость цистерны, м3 |
42,000± 0,630 |
42,500± 0,637 |
43,000± 0,645 |
43,500± 0,652 |
44,000± 0,660 |
44,500± 0,667 |
45,000± 0,675 |
45,500± 0,682 |
46,000± 0,690 |
46,500± 0,697 |
47,000± 0,705 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 42,0 |
от 0,5 до 42,5 |
от 0,5 до 43,0 |
от 0,5 до 43,5 |
от 0,5 до 44,0 |
от 0,5 до 44,5 |
от 0,5 до 45,0 |
от 0,5 до 45,5 |
от 0,5 до 46,0 |
от 0,5 до 46,5 |
от 0,5 до 47,0 |
|
Количество секций |
от 1 до 10 включительно | ||||||||||
Продолжение таблицы 8
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Не сливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0420 |
0,0425 |
0,0430 |
0,0435 |
0,0440 |
0,0445 |
0,0450 |
0,0455 |
0,0460 |
0,0465 |
0,0470 |
|
Время слива цистерны (секций) самотеком, мин, не более |
166 |
168 |
170 |
172 |
174 |
176 |
178 |
180 |
182 |
184 |
186 |
|
Разность между номинальной и действительной вместимостью цистерны секций), %, не более |
±1,5 | ||||||||||
|
Габаритные размеры (длинахширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
18700 |
19500 |
19900 | ||||||||
|
Полная масса, кг, не более |
61700 |
64500 |
60350 | ||||||||
|
Примечание: * При периодической поверке | |||||||||||
|
Таблица 9 - Метрологические и технические характе] |
ристики | ||||||
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
ППЦ УСТ 9465-162 |
ППЦ УСТ 9465-163 |
ППЦ УСТ 9465-164 |
ППЦ УСТ 9465-165 |
ППЦ УСТ 9465-166 |
ППЦ УСТ 9465-167 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
|
Номинальная вместимость цистерны, м3 |
47,500± 0,712 |
48,000± 0,712 |
48,500± 0,712 |
49,000± 0,712 |
49,500± 0,712 |
50,000± 0,712 | |
|
Номинальная вместимость секций, м3 |
от 0,5 до 47,5 |
от 0,5 до 48,0 |
от 0,5 до 48,5 |
от 0,5 до 49,0 |
от 0,5 до 49,5 |
от 0,5 до 50,0 | |
|
Количество секций |
от 1 до 10 включительно | ||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0475 |
0,0480 |
0,0485 |
0,0490 |
0,0495 |
0,0500 | |
|
Время слива цистерны (секций) самотеком, мин, не более |
190 |
192 |
194 |
196 |
198 |
200 | |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
18000x2550x4000 | ||||||
|
Снаряженная масса, кг, не более |
20200 |
20500 | |||||
|
Полная масса, кг, не более |
62000 |
63500 | |||||
|
Примечание: * При периодической поверке | |||||||
Знак утверждения типа
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прицеп (полуприцеп)-цистерна |
- |
1 шт. |
|
Огнетушитель |
- |
2 шт. |
|
Ёмкость для песка |
- |
1 шт. |
|
Заземляющее устройство |
- |
1 шт. |
|
Цепь походного заземления |
- |
1 шт. |
|
Руководство по эксплуатации на насос (при наличии) |
- |
1 экз. |
|
Руководство по эксплуатации |
9465.00.00.000 РЭ |
1 экз. |
|
Формуляр |
9465.00.00.000 Ф |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации 9465.00.00.000 РЭ.
Нормативные документы
Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ТУ 29.20.23-143-53838447-2019 Прицепы и полуприцепы-цистерны УСТ 9465. Технические условия
