Расходомеры-счетчики жидкости "РВШ-ТА"
| Номер в ГРСИ РФ: | 78390-20 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО «РВШ.РФ», г. Клинцы |
Расходомеры-счетчики жидкости «РВШ-ТА» (далее расходомеры) предназначены для измерений объема и объемного расхода ньютоновских жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78390-20 |
| Действует | по 01.06.2030 |
| Наименование | Расходомеры-счетчики жидкости |
| Модель | "РВШ-ТА" |
| Модификации |
РВШ–ТА–ХХХ–Х1Х1Х1–Х2–Х3Х3Х3–Х4Х4Х4, где РВШ - Расходомер-счетчик изготовленный по ТУ 26.51.63-001-84239441-2019 ТА - Расходомер-счетчик турбинного типа с аксиально расположенной турбиной ХХХ - Значение условного прохода (номинального размера) DN по ГОСТ 28338-89 (типоразмер): 10; 20; 32; 50; 65; 80; 100; 150; 200; 250 Х1Х1Х1 - Значение номинального (условного) давления PN по ГОСТ 26349-84: 025; 063; 160; 250; 400; 630 Х2 - Исполнение по присоединению к трубопроводу согласно эксплуатационной документации Х3Х3Х3 - Дополнительные сведения об исполнении Х4Х4Х4 - Модификация: 2К; ДИФ; пустое поле |
| Приказы |
№684 от
08.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 766a90ad-c968-2b1a-26d4-190c9aa40008 |
Производитель / Заявитель
ООО «РВШ.РФ», РОССИЯ, 243146, Брянская обл., г. Клинцы, ул. Ворошилова, д. 3У/1
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 208-096-2024 ГСИ. Расходомеры-счетчики жидкости «РВШ-ТА». Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1044
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1026 (98%) |
| Неуспешных поверок (СИ непригодно) | 18 (2 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
78390-20: Описание типа
2025-78390-20.pdf
|
Скачать | 277.1 КБ | |
|
78390-20: Методика поверки
2025-mp78390-20.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
78390-20: Описание типа
2026-78390-20.pdf
|
Скачать | 356.9 КБ | |
|
78390-20: Методика поверки
МП 208-096-2024
2025-mp78390-20-1.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Расходомеры-счетчики жидкости «РВШ-ТА» (далее расходомеры) предназначены для измерений объема и объемного расхода ньютоновских жидкостей.
Описание
Принцип действия расходомеров основан на измерении частоты вращения аксиальной турбины и количества импульсов посредством магнитоиндукционного датчика. На основе измерения частоты и количества импульсов, которые генерируются магнитоиндукционным датчиком и характеристик первичного преобразователя турбинного типа (далее ПИП), вторичный электронный прибор (далее ВЭП) рассчитывает объемный расход и объем жидкости, прошедшей через ПИП.
Расходомеры состоят из:
- ПИП, представляющего из себя отрезок стальной трубы, внутри которой установлены передний и задний стабилизаторы потока. В стабилизаторах потока установлены подшипники качения, к которым крепится аксиальная турбина. На корпусе ПИП в области турбины установлен магнитоиндукционный датчик, не имеющий контакта с измеряемой средой;
- ВЭП в качестве которого используется счетчик-контроллер электронный «СКЭ»;
- преобразователя измерительного (далее ПИ), устанавливающегося в измерительную цепь между ПИП и ВЭП при длине соединительного кабеля более 2 метров, для усиления сигнала.
Расходомеры выпускаются в трех модификациях:
- модификация двухпоточная (с двумя ПИП, установленными на разных трубопроводах);
- модификация дифференциальная (с двумя ПИП, установленными на разных трубопроводах, и выполняющая расчет арифметической разности объема и объемного расхода жидкости между ПИП №1 и ПИП №2;
- модификация базовая.
Схема условного обозначения расходомеров:
рвш - та - ххх - ххх - х - ххх - ххх
---- Модификация: 2К; ДИФ; пустое поле
----------- Дополнительные сведения об исполнении
--------------- Исполнение по присоединению к трубопроводу согласно эксплуатационной документации
---------------------- Значение номинального (условного) давления PN по ГОСТ 26349-84: 025; 063; 160; 250; 400;
630
---------------------------- Значение условного прохода (номинального размера) DN по ГОСТ 28338-89 (типоразмер): 10; 20; 32; 50; 65; 80; 100; 150; 200; 250
---------------------------------- Расходомер-счетчик турбинного типа с аксиально расположенной турбиной
--------------------------------------- Расходомер-счетчик изготовленный
по ТУ 26.51.63-001-84239441-2019
Общий вид расходомера представлен на рисунках 1 и 2.
Схема нанесения заводских пломб и обозначение места нанесения знака поверки представлены на рисунке 3.
Заводской номер в цифровом формате наносится методом ударно-точечной маркировки на табличке, закрепленной на ПИП и методом типографской печати на самоклеящийся стикер, наклееный на ВЭП.
Места нанесения знака утверждения типа и заводского номера указаны на рисунке 4.
а)
б)

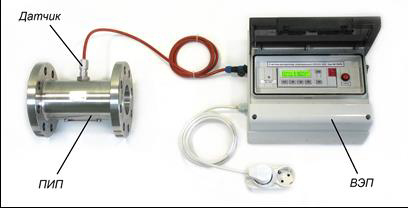

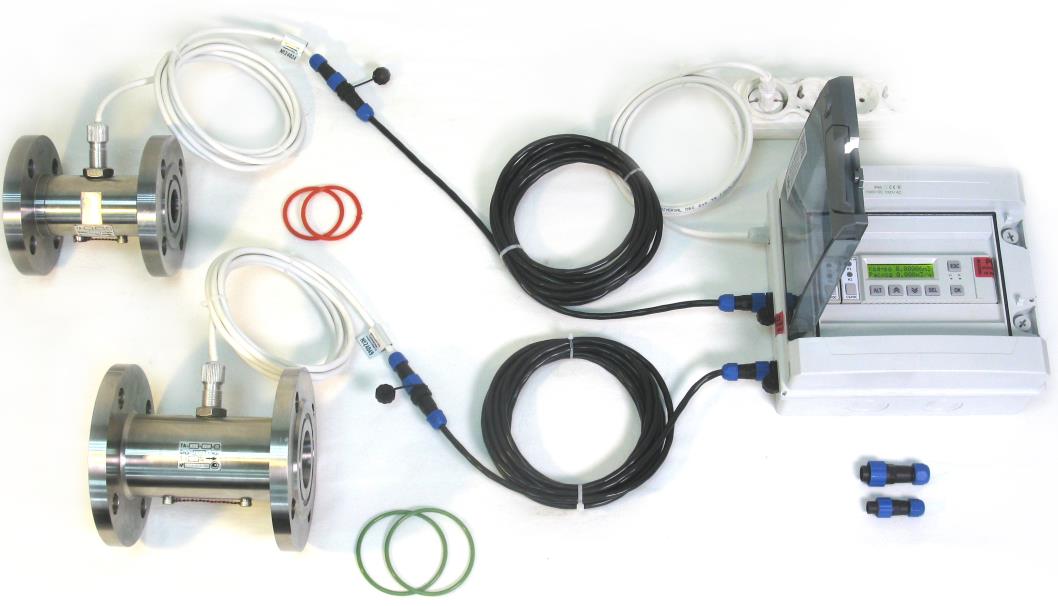

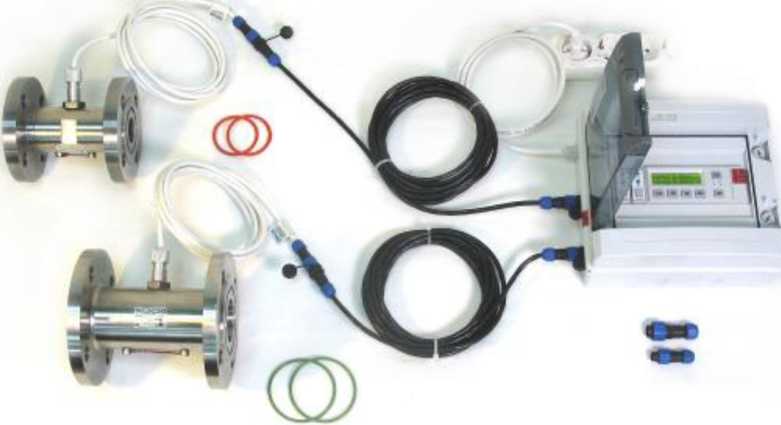

Рисунок 1 - Общий вид расходомера-счетчика РВШ-ТА с длиной кабеля между ПИП и ВЭП менее 2 метров: а) модификация с одним ПИП; б) модификации с двумя ПИП

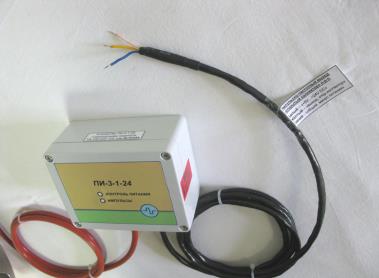

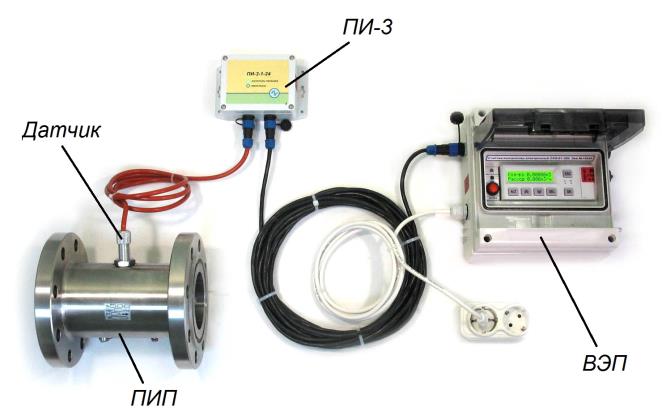

а) с применением преобразователя измерительного ПИ-3
Рисунок 2 - Общий вид расходомера-счетчика РВШ-ТА с подключением между ПИП и ВЭП преобразователя измерительного и длиной кабеля более 2 метров

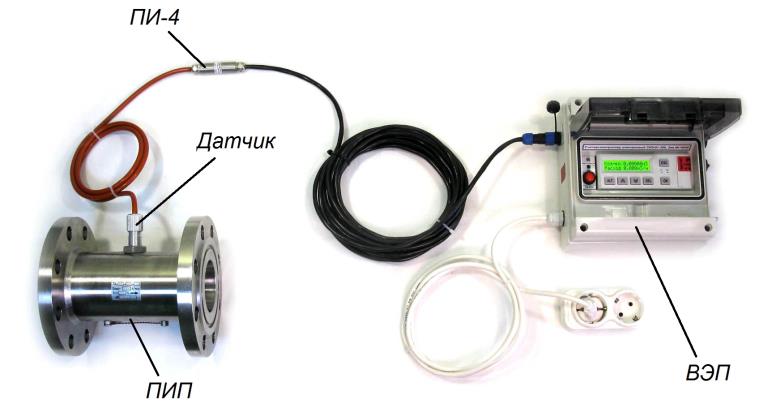

б) с применением преобразователя измерительного ПИ-4

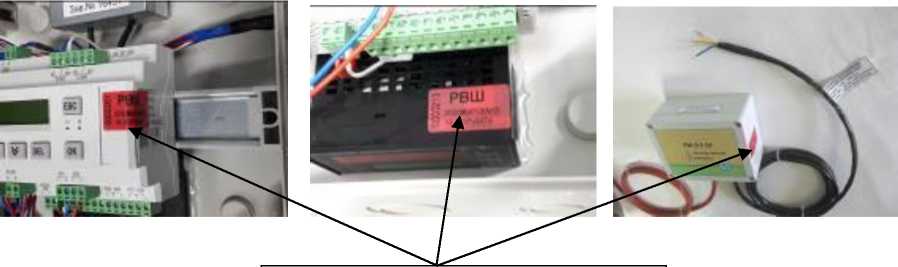

Места нанесения заводских пломб
Место нанесения знака поверки

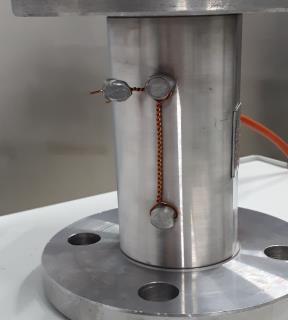

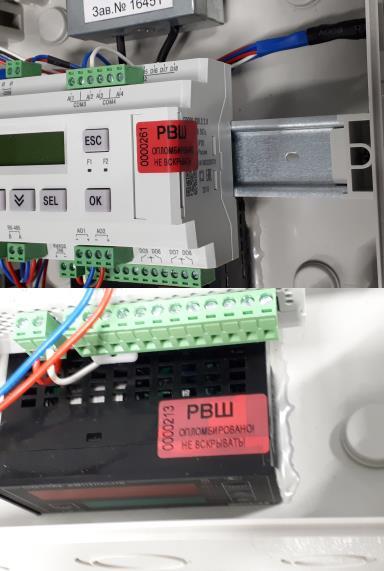

Рисунок 3 - Схема нанесения заводских пломб и обозначение места нанесения знака поверки
СКЭ-01-220 №24О63,24124ЩД
Счётчик-контроллер алеттронный Jf.il , к расходомеру жидкостАрВШ-ТА произведено ООО "Марш1я + " р—■ *
+74997032311, info@potokemer.ru 14ч
а)
Место нанесения знака утверждения типа
б)
Места нанесения заводского номера:
а) - наносится на ПИП
б) - наносится на ВЭП (при использовании 2 ПИП, указываются номера каждого через запятую)
Рисунок 4 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Индентификационное наименование ПО |
V2.02.nP200CH30.1.420.485.flM |
|
Номер версии (идентификационный номер) ПО |
2.02 |
|
Цифровой идентификатор ПО |
7E1D88DCDE7F46EA2307A5202B631E62BCB FDB57BC31AF7914EB90265DF1F0AB |
|
Алгоритм вычисления контрольной суммы |
SHA256 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||
|
Номинальный диаметр (DN) |
10 |
20 |
32 |
50 |
65 |
80 |
100 |
150 |
200 |
250 | ||
|
Минимальный расход, Qmin, м3/ч |
0,03 |
0,08 |
0,12 |
0,3 |
1 |
2 |
4 |
8 |
20 |
36 |
90 |
150 |
|
Максимальный расход, Qmax м3/ч |
0,6 |
2 |
3 |
7 |
20 |
40 |
80 |
160 |
260 |
550 |
1100 |
1900 |
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, % |
±0,50; ±1,00 |
±0,25; ±0,50; ±1,00 | ||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 94 до 250 от 47 до 63 от 19 до 30 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Номинальное рабочее давление1), МПа, не более |
25,0; 6,3 |
|
Температура измеряемой жидкости, °С |
от -50 до +250 |
|
Потеря давления измеряемой среды, МПа, не более |
0,1 |
|
Диапазон вязкости измеряемой среды, мм2/с (сСт) |
от 0,6 до 300 |
|
Габаритные размеры ПИП, мм, не более - высота - ширина - длина |
470 470 224 |
|
Габаритные размеры ВЭП, мм, не более - высота - ширина - длина |
140 326 250 |
|
Масса ПИП, кг, не более |
142 |
|
Условия эксплуатации ПИП: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа |
от -55 до +250 98 от 84,0 до 106,7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации ВЭП: - температура окружающей среды, °С - относительная влажность воздуха при 30 °С, %, не более - атмосферное давление, кПа |
от -20 до +50 95 от 84,0 до 106,7 |
|
Условия эксплуатации ПИ: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа |
от -55 до +60 98 от 84,0 до 106,7 |
|
Степень защиты ВЭП по ГОСТ 14254-15 |
IP66 |
|
1) для DN 10; 20; 32; 50 - 25,0 МПа для DN 65; 80; 100; 150; 200; 250 - 6,3 МПа | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
9 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на шильдик ПИП фотохимическим методом или методом лазерной гравировки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости |
РВШ-ТА |
1 шт. |
|
Паспорт |
РВШ-ТА.00.00.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
РВШ-ТА.00.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в п. 1.2.2 «Руководства по эксплуатации Расходомеров-счетчиков жидкости «РВШ-ТА» РВШ-ТА.00.00.000 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 №2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.63-001-84239441-2019 - Расходомеры-счетчики жидкости РВШ. Технические условия
