Комплекс измерения массы нефтепродуктов АСН КИМ-Брянск
| Номер в ГРСИ РФ: | 78398-20 |
|---|---|
| Производитель / заявитель: | АО "Брянскнефтепродукт", г.Брянск |
Комплекс измерения массы нефтепродуктов АСН КИМ-Брянск (далее по тексту - АСН) предназначен для измерений массы светлых нефтепродуктов и передачи измеренных значений массы в автоматизированную информационную систему товаропроводящей сети компании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78398-20 |
| Наименование | Комплекс измерения массы нефтепродуктов |
| Модель | АСН КИМ-Брянск |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 01 |
Производитель / Заявитель
АО "Брянскнефтепродукт", г.Брянск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 19 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 19 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78398-20: Описание типа СИ | Скачать | 315.1 КБ | |
| 78398-20: Методика поверки НА.ГНМЦ.0395-19 МП | Скачать | 3.4 MБ |
Описание типа
Назначение
Комплекс измерения массы нефтепродуктов АСН КИМ-Брянск (далее по тексту - АСН) предназначен для измерений массы светлых нефтепродуктов и передачи измеренных значений массы в автоматизированную информационную систему товаропроводящей сети компании.
АСН применяется в составе автоматизированной системы управления технологическими процессами при проведении учётных операций с нефтепродуктами на постах налива в автоцистерны.
Описание
АСН представляет собой автоматизированную систему налива нефтепродуктов в автоцистерны.
Принцип действия АСН основан на использовании прямого метода динамических измерений массы нефтепродуктов по ГОСТ Р 8.595-2004, реализованного с применением преобразователей массового расхода.
Конструктивно АСН состоит из 14 постов налива нефтепродуктов, оснащенных преобразователями массового расхода, преобразователями температуры и запорно-регулирующей арматурой, и рабочей станции оператора с установленной SCADA системой и оснащенной программируемыми контроллерами.
Общий вид АСН представлен на рисунке 1.

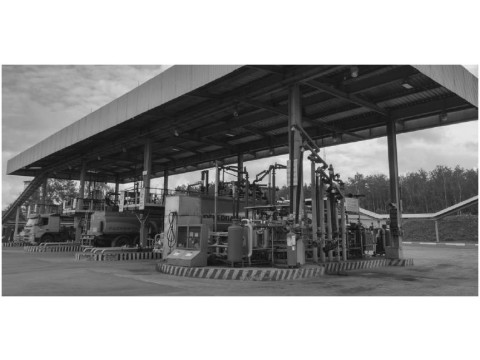

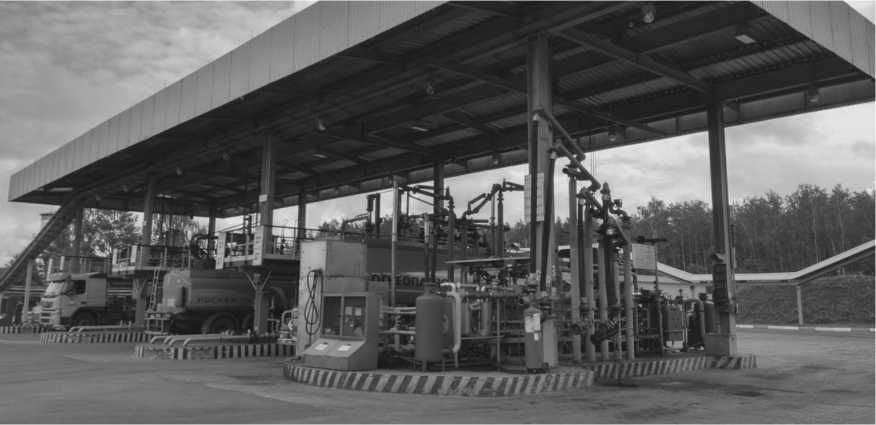

Рисунок 1 - Общий вид комплекса измерения массы нефтепродуктов АСН КИМ-Брянск
В состав АСН входят следующие средства измерений (далее по тексту - СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - регистрационный №)) и технические средства:
- счетчики-расходомеры массовые Штрай-Масс (регистрационный №70629-18);
- расходомеры массовые Promass 83F (регистрационный №15201-11);
- преобразователи измерительные серии iTEMP модели TMT82 (регистрационный №50138-12);
- термопреобразователи сопротивления платиновые серии 65 (регистрационный №22257-01);
- программируемые контроллеры Simatic S7-400 (рабочий и резервный).
Рабочая станция оператора представляет собой персональный компьютер с установленной SCADA системой на базе программного обеспечения iFIX.
АСН обеспечивает выполнение следующих основных функций:
- автоматизированный налив нефтепродуктов при отпуске в автоцистерны;
- измерение массы нефтепродуктов при отпуске в автоцистерны;
- отображение заданного количества нефтепродуктов, измеренного значения массы и технологических параметров;
- защита информации от несанкционированного доступа;
- печать товарно-транспортных документов.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
(а) (б) (в)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки АСН: для постов налива со счетчиками-расходомерами массовыми Штрай-Масс (а, в), для постов налива с расходомерами массовыми Promass 83F (б, в)
Программное обеспечение
Программное обеспечение (ПО) АСН реализовано в рабочей станции оператора.
Идентификационные данные ПО АСН приведены в таблице 1.
аблица 1 - Идентификационные данные ПО АСН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Simatic WinCC Explorer |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Основные метрологические и технические характеристики АСН.
аблица 2 - Основные метрологические характеристики АСН
|
Наименование характеристики |
Значение характеристики |
|
Нижний предел измерений массы нефтепродуктов, кг |
1400 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 |
Таблица 3 - Основные технические характеристики АСН
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
дизельное топливо по ГОСТ 32511-2013 (EN 590:2009), бензин по ГОСТ 32513-2013 |
|
Характеристики измеряемой среды: - давление, МПа - температура, °С - расход, м3/ч |
от 0,2 до 0,7 от -40 до +50 от 20 до 100 |
|
Количество постов налива, шт: - верхнего налива - нижнего налива |
6 8 |
|
Количество одновременно наливаемых автоцистерн, шт., не более |
7 |
|
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц |
от 323 до 418, трехфазное от 187 до 242, однофазное от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 35 °С, %, не более - атмосферное давление, кПа |
от -40 до +50 95 от 84 до 106 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, час |
20 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации АСН типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерения массы нефтепродуктов АСН КИМ-Брянск, зав. №01 |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
НА.ГНМЦ.0395-19 МП |
1 экз. |
Поверка
осуществляется по документу НА.ГНМЦ.0395-19 МП «Инструкция. ГСИ. Комплекс измерения массы нефтепродуктов АСН КИМ-Брянск. Методика поверки», утверждённому ОП ГНМЦ АО «Нефтеавтоматика» 08.11.2019 г.
Основное средство поверки:
- рабочий эталон 1-го или 2-го разряда (установка поверочная с весовым устройством) в соответствии с частью 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта № 256 от 07.02.2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого АСН с требуемой точностью.
Знак поверки наносится на свидетельство о поверке АСН.
Сведения о методах измерений
представлены в документе МН 996-2019 «Масса нефтепродуктов. Методика измерений комплексом измерения массы нефтепродуктов АСН КИМ-Брянск». Методика измерений аттестована ОП ГНМЦ АО «Нефтеавтоматика» 01 ноября 2019 г. (свидетельство об аттестации № RA.RU.310652-108/01-2019).
Нормативные документы
Приказ Минэнерго России № 179 от 15.03.2016 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
