Счетчики горячей и холодной воды КВАНТ-СВ-А
| Номер в ГРСИ РФ: | 78466-20 |
|---|---|
| Производитель / заявитель: | ОАО "НПП космического приборостроения "Квант", г.Ростов-на-Дону |
Счетчики горячей и холодной воды «КВАНТ-СВ-А» предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды по СанПиН 2.1.4.2496-09 (далее - воды), протекающей в системах горячего и холодного водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78466-20 |
| Наименование | Счетчики горячей и холодной воды |
| Модель | КВАНТ-СВ-А |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 29.06.2025 |
Производитель / Заявитель
ОАО "НПП космического приборостроения "Квант", г.Ростов-на-Дону
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 1413 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1413 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 78466-20: Описание типа СИ | Скачать | 324 КБ | |
| 78466-20: Методика поверки ИМБТ.407223.002 Д1 | Скачать | 6.1 MБ |
Описание типа
Назначение
Счетчики горячей и холодной воды «КВАНТ-СВ-А» предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды по СанПиН 2.1.4.2496-09 (далее - воды), протекающей в системах горячего и холодного водоснабжения.
Описание
Принцип действия счетчиков горячей и холодной воды «КВАНТ-СВ-А» (далее -счетчики) основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом (ЖК) индикаторе.
Счетчики представляют собой одноструйные сухоходные счетчики, состоящие из проливной части и присоединенного к ней электронного считывающего блока с индикатором (далее - электронного блока).
Электронный блок изолирован от измеряемой среды специальной крышкой с уплотнительным кольцом.
Счетчики выпускаются в следующих модификациях : «КВАНТ-СВ-А-(ХХ)» и «КВАНТ-СВ-А-(ХХ)М», где: (ХХ) - диаметр условного прохода. Модификации счетчиков различаются метрологическими и техническими характеристиками, которые представлены в таблицах 2 и 3 соответственно.
Счетчики имеют возможность по беспроводным каналам связи осуществлять по расписанию (с регламентированной частотой до 1 раза в час) передачу сообщений о результатах измерений объема воды и наличии вмешательств и нештатных ситуаций в информационную систему верхнего уровня.
Счетчики имеют защиту от воздействия магнитного поля и возможность обнаружения магнитного поля. При возникновении магнитного поля счетчик выводит сообщение на индикатор и отправляет сообщение в информационную систему верхнего уровня. При этом счетчик продолжает функционировать в рабочем режиме, в том числе измерять и архивировать измеренные значения. Сообщение о наличии магнитного поля, а также сообщение о вскрытии корпуса электронного блока, при его возникновении , будет убрано с индикатора только по команде из информационной системы верхнего уровня.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2. Для счетчиков модификаций «КВАНТ-СВ-А-(ХХ)», защита от несанкционированного доступа обеспечивается конструкцией. Конструкция счетчиков модификаций «КВАНТ-СВ-А-(ХХ)М» предусматривает два места пломбирования: для предотвращения доступа к элементам конструкции счетчика - соединение проливной части счетчика с электронным блоком; для предотвращения доступа к узлам регулировки счетчика -корпуса электронного блока.

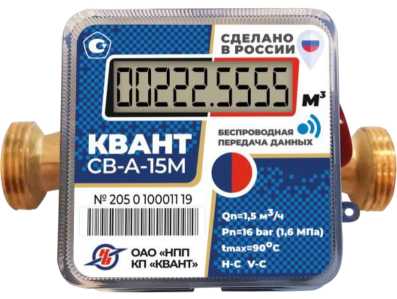

б) «КВАНТ-СВ-А-(ХХ)М»

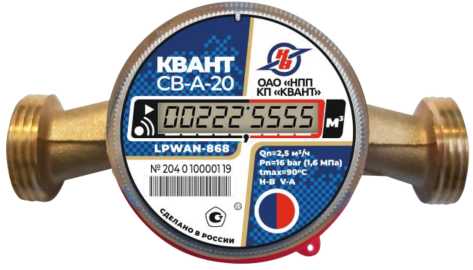

Рисунок 1 - Общий вид средства измерений
а) «КВАНТ-СВ-А-(ХХ)»
(1)
(2)
(1) - Место нанесения пломбы на соединение проливной части счетчика с электронным блоком
(2) - Место нанесения знака поверки на корпус электронного блока счетчика
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в памяти электронного блока при изготовлении . В процессе эксплуатации ПО не может быть изменено, т.к. конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ПО «КВАНТ- ПО «КВАНТ- СВ-А-15» СВ-А-20» |
ПО «КВАНТ- ПО «КВАНТ-СВ-А-15М» СВ-А-20М» |
|
Номер версии (идентификационный номер) ПО, не ниже |
15v7 |
03.01 |
|
Цифровой идентификатор ПО |
A6b2 |
AE34 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
«КВАНТ-СВ- А-15» |
«КВАНТ-СВ- А-20» |
«КВАНТ-СВ- А-15М» |
«КВАНТ-СВ-А-20М» |
|
Диаметр условного прохода (Ду), мм |
15 |
20 |
15 |
20 |
|
Класс точности по ГОСТ Р 50193.1-92 - при горизонтальной установке - при вертикальной установке |
B A |
C C | ||
|
Расходы воды, м3/ч: - минимальный расход qmin - при горизонтальной установке - при вертикальной установке - переходный расход qt - при горизонтальной установке - при вертикальной установке - номинальный расход qn - максимальный расход qmax |
0,03 0,06 0,12 0,15 1,5 3 |
0,05 0,1 0,2 0,25 2,5 5 |
0,015 0,015 0,0225 0,0225 1,5 3 |
0,025 0,025 0,0375 0,0375 2,5 5 |
|
Порог чувствительности, м3/ч |
0,015 |
0,025 |
0,012 |
0,020 |
|
Пределы допускаемой относительной погрешности измерений объема воды, % - в диапазоне расходов от qmin (включая) до qt (исключая) - в диапазоне расходов от qt (включая) до qmax (включая) |
±5 ±2 | |||
|
Температура воды, °С |
от +5 до +90 | |||
|
Максимальное рабочее давление, МПа(бар) |
1,6 (16) | |||
|
Потеря давления при qmax, МПа, не более |
0,1 | |||
|
Потеря давления при qn, МПа, не более |
0,025 | |||
|
Емкость счетного механизма |
99999,9999 | |||
|
Минимальная цена деления, м3 |
0,0001 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
«КВАНТ-СВ-А-15» |
«КВАНТ-СВ-А-20» |
«КВАНТ-СВ-А-15М» |
«КВАНТ-СВ-А-20М» |
|
Установка счетчика |
Вертикальная и горизонтальная | |||
|
Тип индикатора |
ЖК-индикатор | |||
|
Наличие радиомодема |
да | |||
|
Индикация аварий и передача данных в информационные системы верхнего уровня: - обратный поток - наличие магнитного поля - вскрытие корпуса |
- + - |
- + - |
+ + + |
+ + + |
|
Ведение архивов суточных |
+ |
+ |
+ |
+ |
|
Глубина архива суточных срезов объемного расхода воды, дней, не менее |
128 |
128 |
128 |
128 |
|
Ведение архивов месячных |
+ |
+ |
+ |
+ |
|
Глубина архива месячных срезов объемного расхода воды, месяцев, не менее |
72 |
72 |
72 |
72 |
|
Ведение архивов вмешательств и нештатных ситуаций |
+ |
+ |
+ |
+ |
|
Напряжение электропитания, В |
3,6 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 35 °С, %, не более |
от +5 до +50 98 | |||
|
Возможность поворота табло индикации |
360° | |||
|
Габаритные размеры, мм, не более: - длина (длина со штуцерами) - ширина - высота |
110 80 85 |
130 80 92 |
110 80 85 |
130 80 92 |
|
Масса, кг, не более |
0,55 |
0,65 |
0,6 |
0,7 |
|
Средний срок службы, лет, не менее |
12 | |||
|
Время работы от источника питания, лет, не менее |
10 | |||
Знак утверждения типа
наносится на корпус электронного считывающего блока фотохимическим (флексографическим, тампопечатью) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик горячей и холодной воды |
«КВАНТ-СВ-А*» |
1 шт. |
|
Паспорт |
ИМБТ.407223.002 ПС |
1 экз. |
|
Методика поверки |
ИМБТ.407223.002 Д1 |
1 экз. на партию |
|
* - Исполнение счетчика определяется договором на поставку. | ||
Поверка
осуществляется по документу ИМБТ.407223.002 Д1 «ГСИ. Счетчики горячей и холодной воды «КВАНТ-СВ-А». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 31.01.2020 г.
Основные средства поверки:
- рабочий эталон 3-го разряда (стационарный) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,012 до 2,5 м3/ч;
- рабочий эталон 3-го разряда (передвижной) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,015 до 5 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке, а также в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ИМБТ.407223.002 ТУ Счетчики горячей и холодной воды «КВАНТ-СВ-А». Технические условия
