Система измерительная испытательного стенда 472-17-905
| Номер в ГРСИ РФ: | 78524-20 |
|---|---|
| Производитель / заявитель: | ООО "Лиман-трейд", г.С.-Петербург |
Система измерительная испытательного стенда 472-17-905 (далее - СИС) предназначена для измерений параметров редукторов РО55 и их модификаций: избыточного давления, температуры, крутящего момента силы, частоты вращения, силы переменного тока и передачи результатов измерений по интерфейсам в компьютер автоматизированного рабочего места (АРМ) оператора автоматизированной системы управления испытательного стенда (АСУ ИС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78524-20 |
| Наименование | Система измерительная испытательного стенда |
| Модель | 472-17-905 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 472-17-905 |
Производитель / Заявитель
ООО "Лиман-трейд", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 78524-20: Описание типа СИ | Скачать | 206.6 КБ | |
| 78524-20: Методика поверки МП 2071-0001-2020 | Скачать | 17.9 MБ |
Описание типа
Назначение
Система измерительная испытательного стенда 472-17-905 (далее - СИС) предназначена для измерений параметров редукторов РО55 и их модификаций: избыточного давления, температуры, крутящего момента силы, частоты вращения, силы переменного тока и передачи результатов измерений по интерфейсам в компьютер автоматизированного рабочего места (АРМ) оператора автоматизированной системы управления испытательного стенда (АСУ ИС).
Описание
Принцип действия СИС основан на измерении параметров редукторов первичными измерительными преобразователями физических величин, преобразовании их в электрические сигналы, преобразовании электрических сигналов в цифровой код вторичными измерительными преобразователями и передаче информации в цифровой форме в компьютер АРМ оператора для дальнейшего ее использования в АСУ ИС.
Функционально СИС состоит из измерительных каналов (ИК).
- ИК избыточного давления - 5 шт.;
- ИК температуры - 62 шт.;
- ИК крутящего момента силы - 1 шт.;
- ИК частоты вращения - 8 шт.;
- ИК силы переменного тока - 6 шт.
Принцип действия ИК избыточного давления основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА), поступающего от преобразователя давления измерительного и пропорционального значению измеряемой физической величины в цифровой код, с последующим вычислением в программируемом логическом контроллере (ПЛК) значений измеряемого давления и отображением результатов измерений на мониторе АРМ оператора СИС (далее - монитор).
Принцип действия ИК температуры основан на преобразовании аналогового сигнала (падения напряжения, возникающего при прохождении через первичный термопреобразователь постоянного тока, пропорционального значениям измеряемой физической величины) в цифровой код с последующим вычислением в ПЛК значений измеряемой температуры и отображением результатов измерений на мониторе СИС.
Принцип действия ИК крутящего момента силы основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА) от датчика крутящего момента силы с интерфейсным модулем в цифровой код, с последующим вычислением в ПЛК значений крутящего момента силы и отображением результатов измерений на мониторе СИС.
Принцип действия ИК частоты вращения основан на преобразовании аналогового сигнала от индукционного датчика частоты вращения в цифровой код, с промежуточным преобразованием сигнала индукционного датчика в аналоговый сигнал, и с последующим вычислением в ПЛК значений частоты вращения и отображением результатов измерений на мониторе СИС.
Принцип действия ИК силы переменного тока основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА) от преобразователя силы переменного тока измерительного в цифровой код, с последующим вычислением в ПЛК среднеквадратических значений силы переменного тока и отображением результатов измерений на мониторе СИС.
Конструктивно СИС состоит из первичных измерительных преобразователей, размещённых в соответствующих узлах стенда, соединенных кабелями с щитом управления, шкафом контроллера и АРМ оператора.
Щит управления редукторами (ЩУ2) включает в себя следующие устройства:
- 11 модулей аналогового ввода для подключения измерительных каналов температур испытуемых редукторов;
- 3 модуля аналогового ввода давления, частоты вращения, крутящего момента силы, силы переменного тока;
- 5 модулей дискретного ввода концевых выключателей и реле давления;
- 3 модуля дискретных выходов управления механизмами испытуемых редукторов;
- 2 сетевых модуля удаленного управления ET200M.
Шкаф контроллера (ШК1) включает:
- главный контроллер Siemens S7-1500;
- 1 модуль аналогового ввода давления;
- сервер испытательного стенда.
Измерительная информация от ПЛК в цифровой форме передается по стандартным интерфейсам в компьютер АРМ оператора СИС, расположенный в пультовой стенда, для архивирования и визуализации.
Данные о первичных измерительных преобразователях утвержденного типа ИК СИС приведены в таблице 1.
Таблица 1 - Данные о первичных измерительных преобразователях утвержденного типа ИК СИС
|
Наименование ИК |
Измерительный преобразователь | |
|
Тип |
Регистрационный номер* | |
|
ИК избыточного давления |
Преобразователи давления измерительные ОВЕН ПД100-ДИ1,6 |
47586-11 |
|
Преобразователи давления измерительные DMP331i |
56795-14 | |
|
ИК температуры |
Термометры сопротивления морские ТСП/1-8040 |
52719-13 |
|
Термопреобразователи сопротивления серии Т, мод. ТТ1081 |
47949-11 | |
|
ИК частоты вращения |
Тахометры электронные цифровые ТСП-04, исп. 1 |
61828-15 |
|
ИК силы переменного тока |
Преобразователи силы переменного тока измерительные ДТТ, мод. ДТТ-03Т |
49800-12 |
* Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Общий вид составных частей СИС приведен на рисунках 1 - 11, соответственно.
Защита от несанкционированного доступа обеспечивается закрыванием ЩУ2, ШК1 и АРМ на специализированные встроенные замки

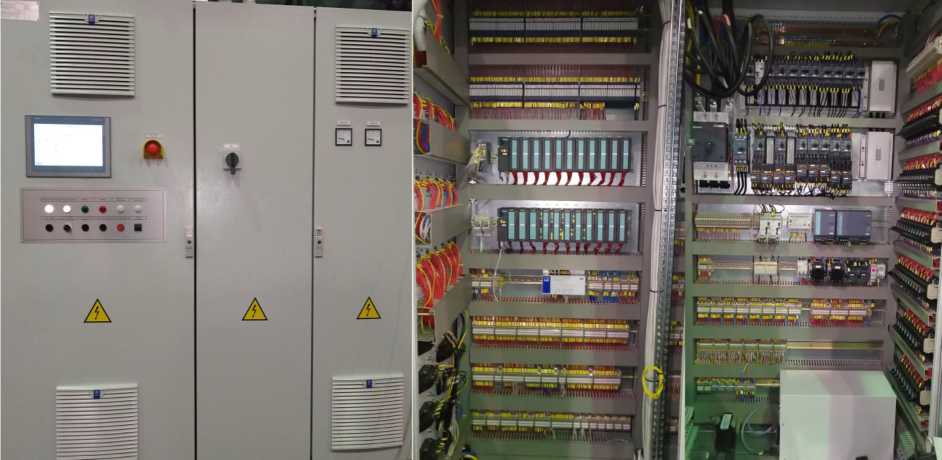

Рисунок 1 - Общий вид щита управления РО55 (ЩУ2)

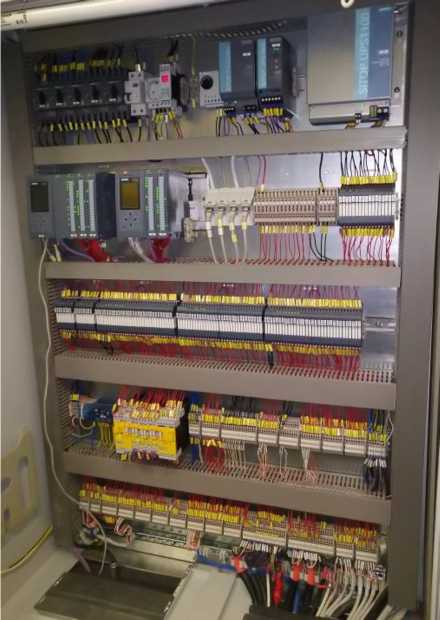

Рисунок 2 - Общий вид шкафа контроллера ШК1

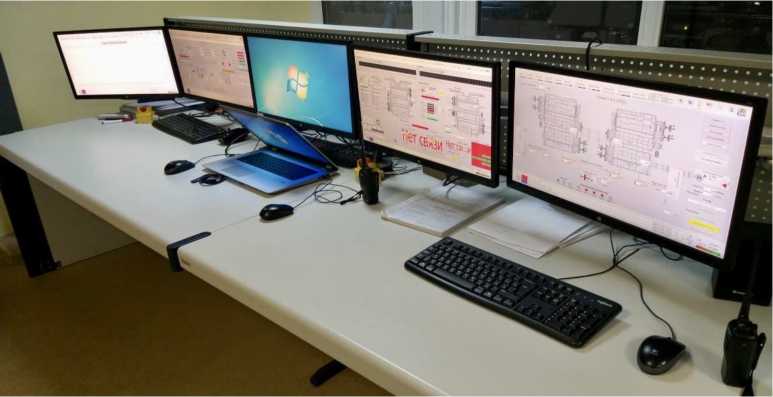

Рисунок 3 - Общий вид АРМ оператора
Рисунок 4 - Преобразователь давления измерительный ОВЕН ПД100-ДИ1,6
Рисунок 5 - Преобразователь давления измерительный DMP331i
Рисунок 6 - Термометр сопротивления морской ТСП/1-8040

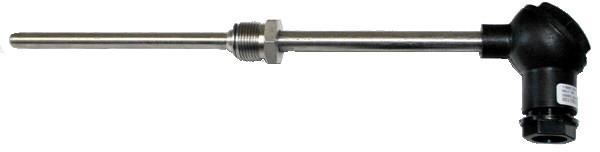

Рисунок 7 - Термопреобразователь сопротивления серии Т, мод. ТТ1081
Рисунок 8 - Датчик крутящего момента силы T4OFM

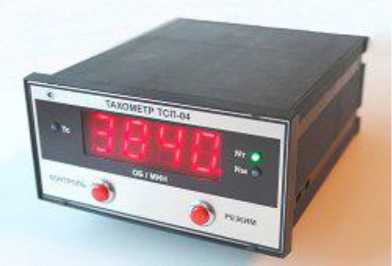

Рисунок 9 - Тахометр электронный цифровой ТСП-04, исп. 1

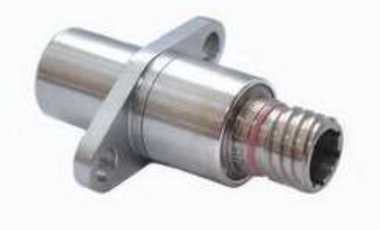

Рисунок 10 - Датчик частоты вращения ДТА-15
Рисунок 11 - Преобразователь силы переменного тока измерительный ДТТ-03Т
Результаты измерений ИК СИС отображаются на мониторе рабочего места оператора.
Пломбирование шкафов, щитов и блоков, входящих в состав СИС не предусмотрено.
Программное обеспечение
Метрологически значимая часть встроенного программного обеспечения (ПО) СИС находится в исполняемом файле WCCILpmon.exe (для визуализации).
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WCCILpmon.exe (для визуализации) |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.14.0.0 |
|
Цифровой идентификатор ПО |
- |
Метрологически значимая часть ПО СИС и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Защита ПО реализуется за счет:
- отсутствия возможности удаленного доступа к ПО через интерфейсы обмена с внешними подсистемами;
- ограничения физического доступа к ИК СИС (доступ в помещение, доступ в шкаф -специальный ключ);
- доступа к ПО по паролю;
- отсутствие возможности изменения ПО без специализированной инструментальной среды разработки, доступ к которой осуществляется по паролю.
Метрологические характеристики ИК СИС нормированы с учетом влияния ПО.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
ИК избыточного давления | |
|
Диапазон измерений избыточного давления масла на входе в масло-агрегаты и в испытуемые изделия, МПа (бар) |
от 0 до 1,6 (от 0 до 16) |
|
Пределы допускаемой, приведенной к верхнему пределу измерений (ВП), погрешности измерений избыточного давления масла на входе в маслоагрегаты и в испытуемые изделия, % |
±2 |
|
Количество ИК |
4 |
|
Диапазон измерений избыточного давления воздуха на входе в испытуемые изделия, МПа (бар) |
от 1,4 до 1,6 (от 14 до 16) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления воздуха на входе в испытуемые изделия, % |
±2 |
|
Количество ИК |
1 |
|
ИК температуры | |
|
Диапазон измерений температуры масла гидромуфт, гидрозамедлителей и подшипников шестерней, °С |
от 5 до 120 |
|
Пределы допускаемой, приведенной к ВП, погрешности измерений температуры масла гидромуфт, гидрозамедлителей и подшипников шестерней, % |
±2 |
|
Количество ИК |
60 |
|
Диапазон измерений температуры масла на входе в испытуемые изделия, °С |
от -20 до +150 |
|
Пределы допускаемой, приведенной к ВП, погрешности измерений температуры масла на входе в испытуемые изделия, % |
±2 |
|
Количество ИК |
2 |
|
ИК крутящего момента силы | |
|
Диапазон измерений крутящего момента силы, Н^м |
от 2000 до 70000 |
|
Диапазон измерений крутящего момента силы, Н^м |
от 1300 до 16200 |
|
Пределы допускаемой, приведенной к ВП, погрешности измерений крутящего момента силы, % |
±1,5 |
|
Количество ИК |
1 |
|
ИК частоты вращения | |
|
Диапазон измерений частоты вращения приводных валов, об/мин |
от 20 до 500 |
|
Пределы допускаемой, приведенной к ВП, погрешности измерений частоты вращения приводных валов, % |
±2 |
|
Количество ИК |
2 |
|
Диапазон измерений частоты вращения валов дизельного двигателя (ДД) испытуемых изделий, об/мин |
от -1000 до +1000 |
|
Пределы допускаемой, приведенной к ВП, погрешности измерений частоты вращения валов ДД, % |
±1 |
|
Количество ИК |
2 |
|
Диапазон измерений частоты вращения валов газотурбинного двигателя (ГТД) испытуемых изделий, об/мин |
от -2089 до +2089 |
|
Пределы допускаемой, приведенной к ВП, погрешности измерений частоты вращения валов ГТД испытуемых изделий, % |
±0,5 |
|
Количество ИК |
2 |
|
Диапазон измерений частоты вращения валов на винт испытуемых изделий, об/мин |
от -144 до +144 |
|
Пределы допускаемой, приведенной к ВП, погрешности измерений частоты вращения валов на винт испытуемых изделий, % |
±0,7 |
|
Количество ИК |
2 |
|
ИК силы переменного тока | |
|
Диапазон измерений среднеквадратического значения силы переменного тока валоповоротного устройства (ВПУ) испытуемых изделий, А |
от 0 до 20 |
|
Пределы допускаемой, приведенной к ВП, погрешности измерений среднеквадратического значения силы переменного тока ВПУ испытуемых изделий, % |
±2,5 |
|
Количество ИК |
6 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220/380±22/38 50±2 |
|
Общая потребляемая мощность, В •А, не более |
11060 |
|
Габаритные размеры (длина х ширина х высота) составных частей СИС, мм, не более - ЩУ2 - ШК1 - АРМ оператора |
2000х600х2400 1000х300х1200 550х300х50 |
|
Масса составных частей СИС, кг, не более - ЩУ2 - ШК1 - АРМ оператора |
400 135 10 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность, % |
от 10 до 30 от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) от 45 до 80 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 10000 |
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность
Таблица 5 - Комплектность СИС
|
Наименование |
Обозначение |
Количе ство |
|
Комплект измерительных преобразователей: - преобразователи давления измерительные ОВЕН | ||
|
ПД100-ДИ1,6 (47586-11); |
ТУ4212-002-46526536-2009 |
4 |
|
- преобразователи давления измерительные DMP331i (56795-14); - термометры сопротивления морские ТСП/1-8040 |
- |
1 |
|
(52719-13); - термопреобразователь сопротивления серии Т, мод. |
ЮВМА.400520.001ТУ |
60 |
|
ТТ1081 (47949-11); - датчики крутящего момента силы K-T40FM-040R, |
- |
2 |
|
K-T40FM-080R; |
- |
2 |
|
- тахометр электронный цифровой ТСП-04, исп. 1 (61828-15); |
ИПВС.074.000ТУ |
2 |
|
- датчик частоты вращения ДТА-15; - преобразователь силы переменного тока измерительный |
6Ю0.278.037ТУ |
12 |
|
ДТТ-03Т (49800-12). |
46ПИГН.411521.027ТУ |
6 |
|
Щит управления ЩУ2 |
ЩУ 805.16.002 |
1 |
|
Шкаф контроллера ШК1 |
ШК.805.16.001 |
1 |
|
АРМ оператора |
- |
2 |
|
Система измерительная испытательного стенда 472-17-905. Паспорт |
ФРДГ.441129.001 ПС |
1 |
|
Наименование |
Обозначение |
Количе ство |
|
Система измерительная испытательного стенда 472-17-905. Руководство по эксплуатации |
ФРДГ441129.002 РЭ |
1 |
|
Система измерительная испытательного стенда 472-17-905. Методика поверки |
МП 2071-0001-2020 |
1 |
Поверка
осуществляется по документу МП 2071-0001-2020 «ГСИ. Система измерительная испытательного стенда 472-17-905. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 4 марта 2020 г.
Основные средства поверки:
- калибратор процессов документирующий Fluke 753, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (регистрационный №) № 49876-12, диапазон воспроизведения силы постоянного тока от 4 до 21 мА, класс точности 0,005;
- мера электрического сопротивления постоянного тока многозначная типа МС 3026-1, регистрационный № 56523-14, диапазон воспроизведения сопротивления постоянному току от 0,01 до111111,1 Ом, класс точности 0,002/1,5-10-6;
- тахометр АТТ серии 6000, регистрационный № 27264-04, диапазон измеряемой частоты вращения, от 10 до 105 об/мин, пределы допускаемой абсолютной погрешности ±(0,1 %+1е.м.р.);
- государственный рабочий эталон 1 разряда единицы крутящего момента силы в диапазоне значений от 1 до до 300 кН-м, по приказу Росстандарта от 31.07.2019 № 1794, диапазон измерений от 1 до 300 кН/м, 60 (к=2) ±0,1 %;
- средства поверки в соответствии с методиками поверки первичных измерительных преобразователей утвержденного типа (из таблицы 1), входящих в состав ИК СИС, при поэлементной поверке ИК.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИК СИС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 15.02.2016 № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
Приказ Росстандарта от 31.07.2018 № 1621 Об утверждении Государственной
поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении Государственной
поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Ы0-16 до 100 А
Приказ Росстандарта от 29.06.2018 № 1339 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Росстандарта от 31.07.2019 № 1794. Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
