Система измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС "Калиновый ключ" с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу "Альметьевск-Куйбышев-1"
| Номер в ГРСИ РФ: | 78567-20 |
|---|---|
| Производитель / заявитель: | ЗАО "ИПФ Вектор", г.Тюмень |
Система измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС «Калиновый ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78567-20 |
| Наименование | Система измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС "Калиновый ключ" с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу "Альметьевск-Куйбышев-1" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 83 |
Производитель / Заявитель
ООО "ИПФ "Вектор", г.Тюмень
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 78567-20: Описание типа СИ | Скачать | 107.6 КБ | |
| 78567-20: Методика поверки | Скачать | 805.6 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС «Калиновый Ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Описание
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей и одной резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Блок измерительных линий | |
|
Счетчик-расходомер массовый Mid’o Motion мод. CMF 350 |
45115-16 |
|
Термопреобразователи сопротивления 90.2820 мод. 902820/10 |
60922-15 |
|
Датчик давления Метран-150 мод. 150TG |
32854-13 |
|
Блок измерений показателей качества нефти | |
|
Влагомер нефти поточный УДВН-1пм |
14557-15 |
|
Преобразователь плотности и расхода CDM мод. CDM100P |
63515-16 |
|
Преобразователь плотности и вязкости FVM |
62129-15 |
|
Термопреобразователи сопротивления 90.2820 мод. 902820/10 |
60922-15 |
|
Датчик давления Метран-150 мод. 150TG |
32854-13 |
|
Система сбора и обработки информации | |
|
Комплекс измерительно-вычислительный «Вектор-02» |
62761-15 |
|
Блок трубопоршневой поверочной установки | |
|
Установка трубопоршневая ТПУ «Сапфир НГИ-300» |
67692-17 |
|
Термопреобразователи сопротивления 90.2820 мод. 902820/10 |
60922-15 |
|
Датчик давления Метран-150 мод. 150TG |
32854-13 |
|
Примечание - Допускается замена термопреобразователей сопротивления 90.2820 мод. 902820/10 рег. номер 60922-15 на датчики температуры Rosemount 644 рег. номер 6388916 или датчики температуры ТСПТ Ex рег. номер 75208-19. | |
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти и массовой доли воды;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и объемной доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.
Место расположения СИКН, заводской номер 83: приемо-сдаточный пункт в районе НПС «Калиновый Ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1. Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1.

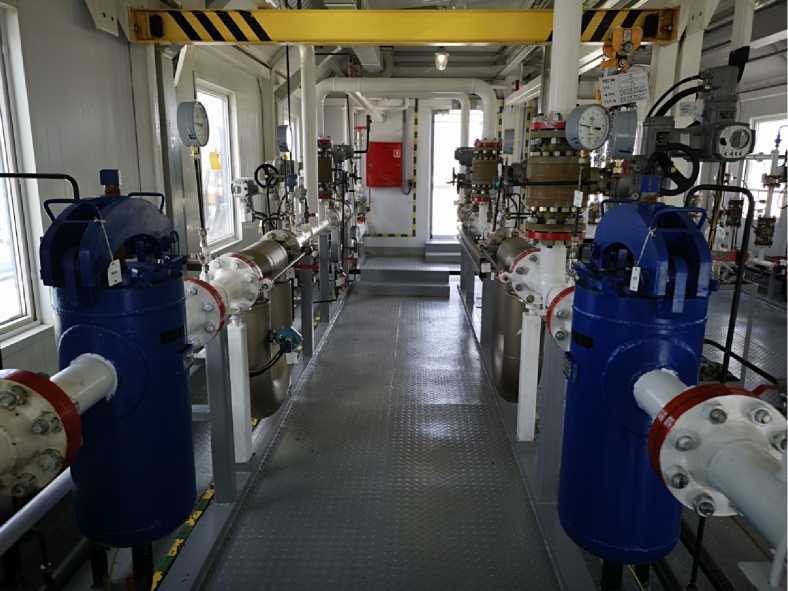

Рисунок 1 - Общий вид СИКН
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного Вектор-02 и ПО АРМ оператора «Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные программного обеспечения приведены в таблице 1
Уровень защиты программного обеспечения «средний» в соответствии
с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК «Вектор-02» |
АРМ оператора «Вектор» | |
|
Идентификационное наименование ПО |
icc mt |
Calc.dll |
Module2.bas |
|
Номер версии (идентификационный номер) ПО |
6.4.2 |
1.2 |
1.1 |
|
Цифровой идентификатор ПО |
3555877189 |
E40D584A |
66F2A061 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 50 до 150 |
|
Пределы допускаемой относительной погрешности измерения: - массы брутто нефти, % - массы нетто нефти, % |
±0,25 ±0,35 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
2 (1 рабочая, 1 резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре плюс 20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров, кПа, не более - содержание свободного газа |
от +15 до +40 от 0,3 до 6,3 от 830,1 до 912,0 0,5 0,05 100 66,7 не допускается |
|
Режим работы |
непрерывный |
|
Режим работы ТПУ |
периодический |
|
Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора |
от +15 до +40 от +20 до +30 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти (СИКН) № 287 приемо-сдаточный пункт в районе НПС «Калиновый Ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1» |
1 экз. | |
|
Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 287 ПСП «Калиновый Ключ» АО «Самараинвестнефть» |
1 экз. |
Сведения о методах измерений
«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) «Приемо-сдаточный пункт в районе НПС «Калиновый Ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1», свидетельство об аттестации методики измерений 1698/01.00248-2014/2022 от 17.06.2022 г.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
