Устройства весоизмерительные автоматические ТВС

Назначение

Устройства весоизмерительные автоматические ТВС (далее — средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с автоматическим определением измеренного значения массы.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Средство измерений представляет собой весы автоматического действия для автоматического динамического и/или статического взвешивания и конструктивно состоит из следующих функциональных узлов:

- конвейер взвешивания — роликовый конвейер, опирающийся на четыре тензорезисторных весоизмерительных датчика (далее — датчика) и оснащенный оптическим датчиком нахождения объекта измерений на конвейере; в составе конвейера взвешивания используются датчики весоизмерительные тензорезисторные FX, CO, TA, изготовитель «SENSOCAR, S.A.», Испания (регистрационный № 60720-15); датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, изготовитель «CAS Corporation», Корея (регистрационный № 51261-12);

- один или несколько роликовых конвейеров, закрепленных на отдельной раме или на общей раме с конвейером взвешивания, для транспортировки объекта измерений на конвейер взвешивания (подающий конвейер);

- один или несколько роликовых конвейеров, закрепленных на отдельной раме или на общей раме с конвейером взвешивания, для транспортировки объекта измерений с конвейера взвешивания (выходной конвейер);

- устройство обработки аналоговых данных (далее — УОАД), выполняющее функции аналого-цифрового преобразования сигналов датчиков, их первичной математической обработки. Используются приборы весоизмерительные серии SGM800 (SGM820), изготовитель «PENKO Engineering B.V.», Нидерланды;

- панель оператора, обеспечивающая хранение параметров настройки, управление процессом взвешивания, отображение результатов измерений, оснащенная сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений, и оснащенная цифровыми интерфейсами связи для подключения различных периферийных устройств (например, сканеров штрих-кодов, печатающих устройств, устройств (систем, модулей) для определения габаритных размеров).

Панель оператора, УОАД (электронные устройства), устройства питания и коммутации размещены в электрическом шкафу (стойке) или пульте управления.

Сигнальные кабели датчиков подаются в УОАД через соединительную коробку.

Средства измерений выпускаются в четырех модификациях, отличающихся метрологическими и техническими характеристиками в соответствии с таблицами 2, 3.

Модификации средства измерений имеют обозначение вида:

ТВС-[Мах]

где:

Max: максимальная нагрузка, кг: 1500; 3000; 4500 или 6000.

Внешний вид средства измерений представлен на рисунке 1.

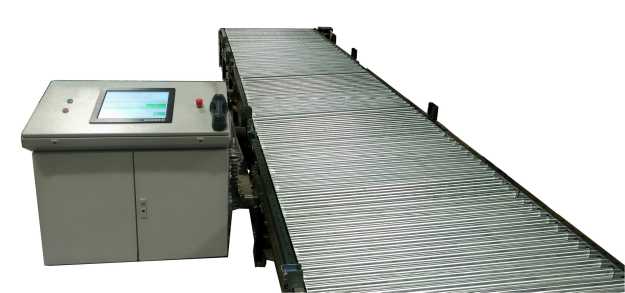

Рисунок 1 — Общий вид средства измерений (пример исполнения с размещением электронных устройств, устройств питания и коммутации в пульте управления)

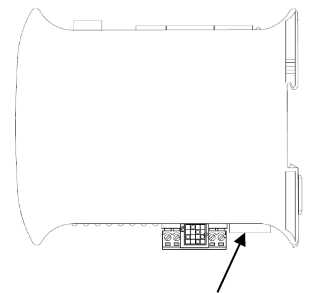

Внешний вид УОАД и схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Разрушаемая наклейка, закрывающая доступ к разъемам сигнальных кабелей (кабелей питания) и предотвращающая несанкционированный доступ для замены УОАД

Рисунок 2 — Общий вид УОАД и схема пломбировки от несанкционированного доступа

На маркировочной табличке средства измерений указываются следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- обозначение модификации;

- знак утверждения типа;

- действительная цена деления шкалы;

- заводской (серийный) номер весов;

- максимальная нагрузка Мах;

- минимальная нагрузка Min.

Заводской номер наносится методом гравировки на маркировочную табличку в виде буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского и кириллического алфавитов.

Пример маркировочной таблички представлен на рисунке 3.

Рисунок 3 - Пример маркировочной таблички

Знак поверки наносится на свидетельство о поверке (если применимо, в соответствии с действующим законодательством).

Программное обеспечение

Метрологически значимая часть программного обеспечения (далее — ПО) средства измерений является встроенной, хранится в энергонезависимом запоминающем устройстве УОАД.

Функциональная часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве панели оператора.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам настройки и регулировки средства измерений, а также измерительной информации используются следующие средства:

- «TAC counter» — несбрасываемый счетчик событий настройки метрологически значимых параметров УОАД;

- «CAL counter» — несбрасываемый счетчик событий регулировки УОАД.

Для защиты от несанкционированного доступа к функциональной части ПО, параметрам настройки, а также измерительной информации, используется:

- невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования изготовителя и без изменения его идентификационных данных;

- разграничение прав доступа к режимам работы средства измерений с помощью пароля.

Идентификационными признаками ПО служат номер версии ПО и цифровой идентификатор ПО, которые доступны для просмотра при включении УОАД. Идентификационные данные функциональной части ПО доступны для просмотра при работе средства измерений в пункте меню «О программе».

И дентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077—2014.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Метрологические характеристики

Таблица 3 — Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом гравировки (или с помощью наклейки), а также на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 — Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Инструкция по эксплуатации» документа «Устройства весоизмерительные автоматические ТВС. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.99.39-001-20590179-2017 «Устройства весоизмерительные автоматические ТВС. Технические условия».
