Расходомеры газа ультразвуковые Руна УНЛ-260

Номер в ГРСИ РФ: 78750-20
Категория: Расходомеры
Производитель / заявитель: ООО ПК "РУНА", г.Москва
Скачать
78750-20: Описание типа СИ Скачать 154.1 КБ
78750-20: Методика поверки МП 1046-13-2019 Скачать 2.6 MБ
Готовы рассмотреть аналог?
Поставщик: ООО "Энергетика"
Расходомеры газа ультразвуковые Руна УНЛ-260 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Расходомеры газа ультразвуковые «Руна УНЛ-260» (далее - расходомеры) предназначены для измерений объёмного расхода газа в рабочих условиях.

Информация по Госреестру

Основные данные
Номер по Госреестру 78750-20
Наименование Расходомеры газа ультразвуковые
Модель Руна УНЛ-260
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 15.07.2025
Производитель / Заявитель

ООО ПК "РУНА", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 129
Найдено поверителей 2
Успешных поверок (СИ пригодно) 129 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78750-20: Описание типа СИ Скачать 154.1 КБ
78750-20: Методика поверки МП 1046-13-2019 Скачать 2.6 MБ

Описание типа

Назначение

Расходомеры газа ультразвуковые «Руна УНЛ-260» (далее - расходомеры) предназначены для измерений объёмного расхода газа в рабочих условиях.

Описание

Принцип действия расходомеров основан на методе «площадь-скорость». Измерение скорости осуществляется по времени прохождения ультразвуковых импульсов по направлению движения газа и против него. Разность этих времен пропорциональна средней скорости движения газа по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода, можно определить объёмный расход газа.

В состав расходомеров входят, в зависимости от модели и исполнения, одна пара первичных ультразвуковых пьезоэлектрических измерительных преобразователей (далее - ПП), и электронный блок, выполняющий роль вторичного измерительного преобразователя (далее -ВП) взрывозащищённого и не взрывозащищенного исполнений.

ПП, установленные с помощью быстросъемного приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к стенке трубопровода.

ВП формирует все необходимые команды для ПП, обрабатывает полученную информацию, вычисляет значения скорости потока и объемного расхода при рабочих условиях.

Для ввода измерительной информации, вывода результатов измерений, а также диагностики и программирования, ВП поддерживает интерфейсы Ethernet, RS-485, токовый от 4 до 20 мА, частотный, импульсный.

Модели взрывозащищённого исполнения (РУНА УНЛ-260Ех, РУНА УНЛ-260Exd, РУНА УНЛ-260Exm) отличаются от базовой модели (РУНА УНЛ-260) наличием средств взрывозащиты. Внутренние компоненты всех исполнений - идентичны.

Таблица 1- Исполнения ВП и вид взрывозащиты.

Модель

Исполнение

ВП

Вид взрывозащиты

РУНА УНЛ-260Ех

Взрывозащищённое

Руна УНЛ-ВП

Exd

РУНА УНЛ-260Exd

Руна УНЛ-ВП-Exde

Exd e

РУНА УНЛ-260Ехт

Руна УНЛ-ВП-Exm

Exm

РУНА УНЛ-260

Не взрывозащищенное

Руна УНЛ-ВП-н

-

При выборе места установки ПП необходимо иметь прямой участок трубопровода длиной не менее 10 DN перед первичными преобразователями, и не менее 5 DN после первичного преобразователя (где DN - условный внутренний диаметр трубопровода).

Общий вид ВП и ПП, а также места их пломбирования (в целях предотвращения несанкционированного доступа к узлам регулировки, настройки, а также к элементам конструкции), показаны на рисунке 1.

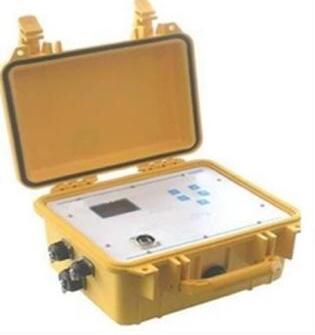

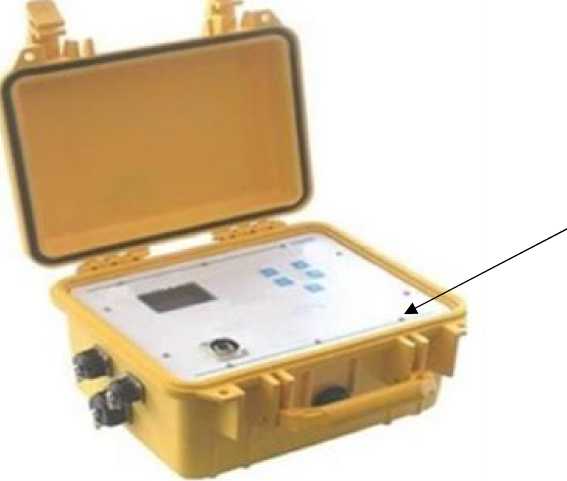

Рисунок 1 - Внешний вид и схема пломбировки первичного и вторичного преобразователей расходомера газа ультразвукового «Руна УНЛ-260-ВП»

Место пломбировки

Рисунок 2 - Внешний вид и схема пломбировки вторичного преобразователя расходомера газа ультразвукового «Руна УНЛ-260-ВП-Ехт»

Место пломбировки

Рисунок 3 - Внешний вид и схема пломбировки вторичного преобразователя расходомера газа ультразвукового «Руна УНЛ-260-ВП-н»

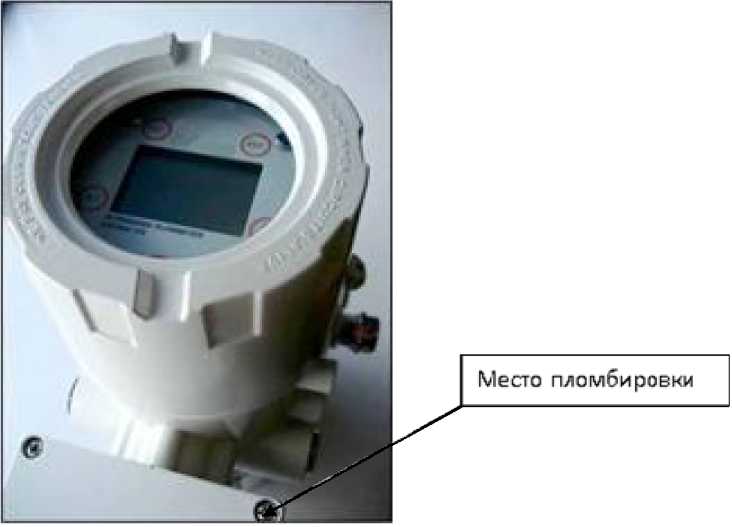

Рисунок 4 - Внешний вид и схема пломбировки вторичного преобразователя расходомера газа ультразвукового «Руна У11Л-260-В11-E'xde»

Программное обеспечение

Расходомеры имеют встроенное и внешнее программное обеспечение (далее - ПО).

Внешнее ПО предназначено для связи с расходомером и выгрузки содержимого регистратора данных ВП на компьютер пользователя, и не является метрологически значимым.

Калибровочные коэффициенты , параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.

Идентификационные данные метрологически значимого ПО приведены в Таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Функция вычисления параметров

Идентификационное наименование встроенного ПО

libgost30319.so

Номер версии встроенного (идентификационный номер ПО)

-

Цифровой идентификатор ПО

cf3427fe

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Функция вычисления расхода

Идентификационное наименование встроенного ПО

libflow.so

Номер версии встроенного (идентификационный номер ПО)

-

Цифровой идентификатор ПО

d8a8025d

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Модуль диагностики и журнала

Идентификационное наименование встроенного ПО

bf4d

Номер версии встроенного (идентификационный номер ПО)

-

Цифровой идентификатор ПО

9e51bfdd

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Модуль формирования управляющих сигналов

Идентификационное наименование встроенного ПО

ep2c5.jbc

Номер версии встроенного (идентификационный номер ПО)

-

Цифровой идентификатор ПО

8cddf1af

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Модуль цифровой обработки сигнала

Идентификационное наименование встроенного ПО

c674x.elf

Номер версии встроенного (идентификационный номер ПО)

-

Цифровой идентификатор ПО

cf3427fe

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

В соответствии с п. 4.5 Р 50.2.077-2014 и на основании результатов проверок уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Технические характеристики

Метрологические характеристики расходомеров приведены в таблице 3.

Таблица 3 - Метрологические характеристики расходомеров

Наименование характеристики

Значение

Диапазон измерений объемного расхода в рабочих условиях, м3/ч

от 3,5 до 180000

Пределы допускаемой относительной погрешности при измерении расхода и объема газа, %

±1,5%

Таблица 4 - Технические характеристики расходомеров

Наименование характеристики

Значение

Диаметр условного прохода DN

от 50 до 1400

Интерфейсы:

- Ethernet 100Base-T

- RS-485, Modbus

- частотно-импульсный, кГц

- унифицированный токовый, HART, мА

- открытый коллектор

от 0 до 1

от 4 до 20

Диапазон температуры окружающего воздуха, °С

от -50 до +60

Напряжение питания, В - постоянное - переменное

+ 12, +24 220

Потребляемая мощность, Вт, не более

60

Масса, кг, не более:

Вторичный преобразователь

Первичный преобразователь

15

1,0

Габаритные размеры (Высота^ШиринахДлина), мм, не более: Вторичный преобразователь:

- Руна УНЛ-ВП

- Руна УНЛ-ВП-Exde

- Руна УНЛ-ВП-Exm

- Руна УНЛ-ВП-н

- Первичный преобразователь:

- Руна УНЛ-ПП

300x300x153 258x132x271

320x240x150 237x258x146 150x100x60

Средняя наработка на отказ, ч

63000

Знак утверждения типа

наносится на корпус расходомеров и на титульный лист руководства по эксплуатации в центре типографическим способом.

Комплектность

Т а б л и ц а 5- Комплектность поставки расходомеров

Наименование

Количество

Примечание

Расходомер газа ультразвуковой «Руна УНЛ-260»

1

в соответствии с заказом

Звукопровод

2

Кожух

1

Руководство по эксплуатации

РУНС175.00.000 РЭ

1

по договорённости 1 шт. на партию не более 10 штук

Паспорт РУНС175.00.000 ПС

1

Хомутная лента с замками

1

По заказу

Силиконовый вазелин с кинематической вязкостью не менее 70сСт при 40°С

1

По заказу

Бумажные копии сертификатов Сертификаты соответствия ТР ТС; Сертификат об утверждении типа средств измерений

1 комплект

На партию от 5 штук в один адрес

Методика поверки 1046-13-2019

1

Поверка

осуществляется по документу МП 1046-13-2019 «Инструкция. ГСИ. Расходомеры газа ультразвуковые «Руна УНЛ-260». Методика поверки», утвержденному ФГУП «ВНИИР» 10.03.2019 г.

Основные средства поверки:

- рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 №2825 (поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределами основной относительной погрешности не более ±0,5 %);

- барометр анероид БАММ-1, диапазон от 80 до 106 кПа, цена деления 0,1 кПа, предел допускаемой дополнительной погрешности ±0,5 кПа; (регистрационный № 5738-76);

- термометр лабораторный электронный ЛТ-300, диапазон измерения от минус 50 до плюс 300°С, пределы абсолютной погрешности ±0,05 оС; (регистрационный № 61806-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и(или) паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

РУНС175.00.000 ТУ Расходомеры газа ультразвуковые «Руна УНЛ-260». Технические условия
