Дефектоскопы внутритрубные комбинированные ультразвуковые

Номер в ГРСИ РФ: 78779-20
Категория: Дефектоскопы
Производитель / заявитель: АО "Транснефть - Диаскан", г.Луховицы
Скачать
78779-20: Описание типа СИ Скачать 120.7 КБ
78779-20: Методика поверки МП 063.Д4-19 Скачать 17 MБ
Заказать
Поставщик: ООО «Неразрушающий контроль»
Дефектоскопы внутритрубные комбинированные ультразвуковые поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Дефектоскопы внутритрубные комбинированные ультразвуковые (далее -дефектоскопы) предназначены для измерений координат дефектов (вдоль оси трубы), измерения толщин стенок трубопроводов УЗК методом, измерения времени отражения эхо-сигнала и измерения амплитуды эхо-сигнала при проведении внутритрубного диагностирования.

Информация по Госреестру

Основные данные
Номер по Госреестру 78779-20
Наименование Дефектоскопы внутритрубные комбинированные ультразвуковые
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 2 шт. с зав.№ 28-ДМУ.01-00.000-02: 2150215; 40-ДМУ.01-00.000-02: 213800
Производитель / Заявитель

АО "Транснефть - Диаскан", г.Луховицы

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 24.03.2024

Поверители

Скачать

78779-20: Описание типа СИ Скачать 120.7 КБ
78779-20: Методика поверки МП 063.Д4-19 Скачать 17 MБ

Описание типа

Назначение

Дефектоскопы внутритрубные комбинированные ультразвуковые (далее - дефектоскопы) предназначены для измерений координат дефектов (вдоль оси трубы), измерения толщин стенок трубопроводов УЗК методом, измерения времени отражения эхо-сигнала и измерения амплитуды эхо-сигнала при проведении внутритрубного диагностирования.

Описание

Принцип действия дефектоскопов основан на методе иммерсионного ультразвукового импульсного отражения. Метод заключается в особенностях распространения ультразвукового импульса в жидких и твердых средах, а также его отражения от границы раздела сред. Излучение и прием ультразвуковых колебаний производится пьезоэлектрическими преобразователями (ПЭП). Ультразвуковые волны от ПЭП до объекта контроля распространяются через жидкость. ПЭП располагаются по всей окружности трубы в полозах ультразвуковой секции дефектоскопов. Конструкция полозов обеспечивает расположение излучающей (и принимающей) поверхности ПЭП на некотором удалении (отступе) от внутренней поверхности трубы. Излученная ПЭП ультразвуковая волна распространяется по жидкости до внутренней границы стенки трубопровода. После частичного отражения от внешнего или внутреннего дефекта внутренней и внешней границ стенки трубы ультразвуковые волны достигают ПЭП и преобразуются им в электрический сигнал.

Дефектоскопы являются модульными измерительными приборами неразрушающего контроля. Конструктивно дефектоскопы состоят из двух секций, соединенных между собой с помощью карданного соединения:

- секция батарейная;

- секция ультразвуковая.

В батарейной секции установлена аппаратура бортового маркерного приемопередатчика для связи дефектоскопов с наземной маркерной системой, а также одометры для измерения, пройденного дефектоскопами расстояния. В носовой части батарейной секции установлен бампер, предохраняющий антенну маркерного приемопередатчика от ударов, а также обеспечивающий выполнение технологических операций при обслуживании и эксплуатации дефектоскопов.

На корпусах секций установлены полиуретановые манжеты тарельчатой формы, предназначенные для центрирования и приведения в движение дефектоскопов в трубопроводе потоком перекачиваемого продукта.

Дефектоскопы изготовлены в исполнениях, приведенных в таблице 1. Каждый дефектоскоп предназначен для диагностирования магистральных нефтепроводов и нефтепродуктопроводов нескольких диаметров, для этого в комплекте поставки имеется комплект сменных секций и манжет, соответствующих типоразмерам приведенных в таблице 1.

Таблица 1 - Исполнения и типоразмеры дефектоскопов внутритрубных комбинированных

ультразвуковых

Обозначение дефектоскопов

Заводской номер

Типо

размеры

мм

дюйм

28-ДМУ.01-00.000-02

2150215

720

28

820

32

762

30 API

40-ДМУ.01-00.000-02

2131800

1020

40

1067

42

1220

48

Дефектоскопы помимо типоразмера отличаются наличием дополнительного, не метрологического, оборудования.

Фотографии общего вида дефектоскопов представлены на рисунках 1 и 2.

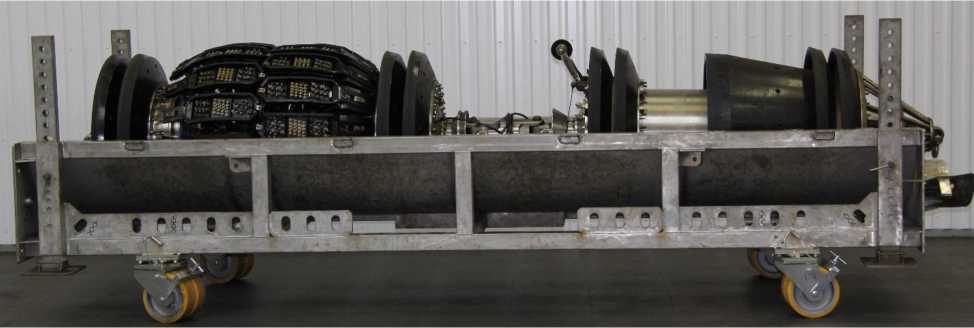

Рисунок 1 - Общий вид дефектоскопа внутритрубного комбинированного ультразвукового

28-ДМУ.01-00.000-02

Рисунок 2 - Общий вид дефектоскопа внутритрубного комбинированного ультразвукового 40-ДМУ.01-00.000-02

Пломбирование дефектоскопов не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) «Терминал внутритрубного дефектоскопа универсальный», служит для подготовки и настройки оборудования перед пропуском дефектоскопа по трубопроводу, отображения результатов измерения на экране персонального компьютера, передачи данных пропуска на внешние накопители.

ПО «UniScan» предназначено для визуализации и постобработки результатов измерений.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Терминал внутритрубного дефектоскопа универсальный

UniScan

Номер версии

(идентификационный номер) ПО

22.0592.15 и выше

7.1.9330.1 и выше

Цифровой идентификатор ПО

Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений координат дефекта (вдоль оси трубы), мм:

от 418 до 20000

Пределы допускаемой абсолютной погрешности измерений координат дефекта (вдоль оси трубы), мм

±(34+0,0083-L), где L — измеренная координата дефекта (вдоль оси трубы), мм

Диапазон  измерений толщины  стенки трубопровода

ультразвуковым (УЗ) методом, мм

от 3 до 30

Пределы допускаемой абсолютной погрешности измерений толщины стенки трубопровода УЗ методом, мм

± 0,3

Наименование характеристики

Значение

Диапазон измерений времени отражения эхо-сигнала, мкс

от 17 до 100

Пределы допускаемой абсолютной погрешности измерений времени отражения эхо-сигнала, мкс

±0,5

Диапазон измерений амплитуды эхо-сигнала, дБ

от 9,0 до 40,0

Пределы допускаемой абсолютной погрешности измерений амплитуды эхо-сигнала, дБ

±3,0

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Наружный диаметр обследуемого трубопровода, мм

от 720 до 1220

Рабочая среда эксплуатации

нефть, нефтепродукты и неагрессивные жидкости

Максимальное давление в трубопроводе, МПа: - 28-ДМУ.01-00.000-02

- 40-ДМУ.01-00.000-02

8

14

Допустимая скорость движения дефектоскопа, м/с

от 0,2 до 2,0

Допустимая овальность трубопровода, % от Dh, не более:

6

Максимальная протяженность участка, обследуемого за один пропуск, при средней скорости движения 1 м/с, км

от 250 до 260

Длина дефектоскопа, мм, не более: - 28-ДМУ.01-00.000-02

- 40-ДМУ.01-00.000-02

4080 от 5382 до 5604

Масса дефектоскопа, включая батареи питания и транспортировочно-запасовочное устройство, кг, не более:

- 28-ДМУ.01-00.000-02

- 40-ДМУ.01-00.000-02

от 2240 до 2280 от 4750 до 5150

Температура среды эксплуатации, °С

от - 15 до +50

Температура хранения, °С

от 0 до +35

Температура транспортирования, °С

от - 40 до +50

Срок службы профилемеров, лет, не менее

6

Маркировка взрывозащиты

OExJsIuIIIATS X

Знак утверждения типа

наносится на титульном листе руководства по эксплуатации в правом верхнем углу методом печати.

Комплектность

Таблица 5 - Комплектность дефектоскопа 28-ДМУ.01-00.000-02

Наименование

Обозначение

Количество

Дефектоскоп внутритрубный комбинированный ультразвуковой

28-ДМУ.01-00.000-02

1 шт.

Транспортировочно-запасовочное устройство.

Секция 1

28-ДКК.01-10.010

1 компл.

Комплект сменных частей секции батарейной

28-ДМУ.01-11.010

1 компл.

типоразмера 32"

Комплект сменных частей секции батарейной типоразмера 762 мм (30" API)

28-ДМУ.01-11.020

1 компл.

Комплект сменных частей секции ультразвуковой типоразмера 32"

28-ДМУ.01-12.010

Комплект вспомогательного оборудования

28-ДКК.01-01.000-02

1 компл.

Программа интерпретации данных

RU.18024722.00050

1 шт.

Комплект запасных частей

28-ДКК.01-02.000-02

1 компл.

Комплект инструмента и принадлежностей

28-ДКК.01-03.000-02

1 компл.

Комплект терминала

28-ДКК.01-60.000

1 компл.

Комплект эксплуатационных документов

-

1 компл.

Методика поверки

МП 063.Д4-19

1 экз.

Таблица 7 - Комплектность дефектоскопа 40-ДМУ.01-00.000-02

Наименование

Обозначение

Количество

Дефектоскоп внутритрубный комбинированный ультразвуковой

40-ДМУ.01-00.000-02

1 шт.

Транспортировочно-запасовочное устройство.

Секция 1

48 ДКК.00-10.010

1 компл.

Комплект сменных частей секции батарейной типоразмера 40"

40-ДМУ.01-11.010

1 компл.

Комплект сменных частей секции батарейной типоразмера 42"

40-ДМУ.01-11.020

1 компл.

Комплект сменных частей секции батарейной типоразмера 48"

40-ДМУ.00-11.030

1 компл.

Комплект сменных частей секции ультразвуковой типоразмера 40"

40-ДМУ.01-12.010

1 компл.

Комплект сменных частей секции ультразвуковой типоразмера 42"

40-ДМУ.01-12.020

1 компл.

Комплект вспомогательного оборудования

40-ДКК.01-01.000-02

1 компл.

Программа интерпретации данных

RU.18024722.00050

1 шт.

Комплект терминала

40-ДКК.01-60.000

1 компл.

Комплект запасных частей

40-ДКК.01-02.000-02

1 компл.

Комплект инструмента и принадлежностей

40-ДКК.01-03.000-02

1 компл.

Комплект эксплуатационных документов

-

1 компл.

Методика поверки

МП 063.Д4-19

1 экз.

Сведения о методах измерений

приведены в Руководстве оператора 22.0592-34 «Терминал внутритрубного дефектоскопа универсальный», разделы 3.3-3.6, 3.8.

Технические документы, устанавливающие требования к дефектоскопам внутритрубным комбинированным ультразвуковым

ТУ 4834-096-18024722-2013 Дефектоскопы внутритрубные комбинированные

ультразвуковые типа ДМУ. Технические условия.
