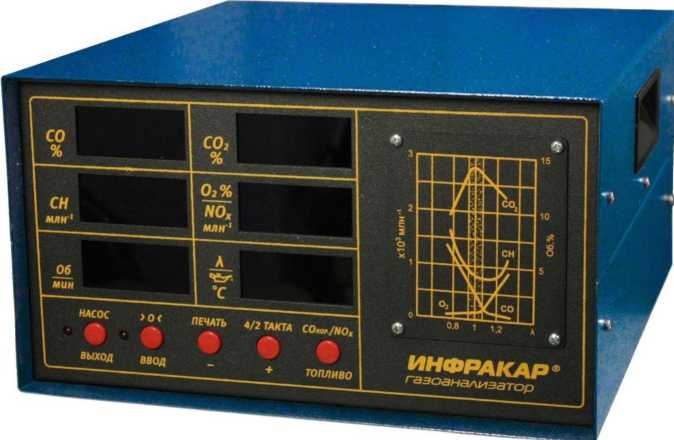

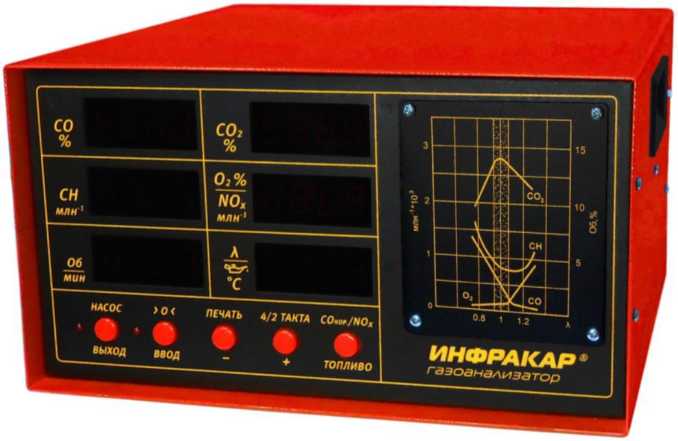

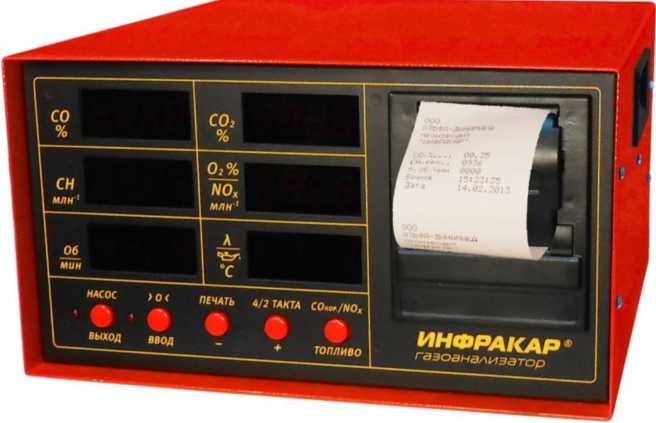

Газоанализаторы ИНФРАКАР

Модификация 1)

Отличительные особенности

ИНФРАКАР 08

- измерение 2-х компонентов: оксида углерода и углеводородов в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- полуавтоматическая подстройка нуля;

- полуавтоматическая компенсация изменения атмосферного давления;

- при измерении концентрации оксида углерода по метрологическим характеристикам газоанализаторы соответствуют II классу по ГОСТ 33997-2016.

ИНФРАКАР 10

ИНФРАКАР 12

- измерение 2-х компонентов: оксида углерода и углеводородов в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- автоматическая подстройка нуля;

- полуавтоматическая компенсация изменения атмосферного давления;

- при измерении концентрации оксида углерода по метрологическим характеристикам газоанализаторы соответствуют II классу по ГОСТ 33997-2016.

ИНФРАКАР 14 ИНФРАКАР А

- измерение 2-х компонентов: оксида углерода и углеводородов в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- автоматическая подстройка нуля;

- полуавтоматическая компенсация изменения атмосферного давления.

ИНФРАКАР М1

- измерение 4-х компонентов: оксида углерода, углеводородов, диоксида углерода и кислорода в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- автоматическая подстройка нуля.

- полуавтоматическая компенсация изменения атмосферного давления;

- расчет коэффициента избытка воздуха X;

- при измерении концентрации оксида углерода по метрологическим характеристикам газоанализаторы соответствуют II классу по ГОСТ 33997-2016.

Модификация1)

Отличительные особенности

ИНФРАКАР М2

- измерение 4-х компонентов: оксида углерода, углеводородов, диоксида углерода и кислорода в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- автоматическая подстройка нуля;

- автоматическая компенсация изменения атмосферного давления;

- расчет коэффициента избытка воздуха X;

- газоанализаторы соответствуют I классу по ГОСТ 33997-2016.

ИНФРАКАР 5М2

- измерение 5-ти компонентов: оксида углерода, углеводородов, диоксида углерода, кислорода и оксидов азота в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- автоматическая подстройка нуля;

- автоматическая компенсация изменения атмосферного давления;

- расчет коэффициента избытка воздуха X;

- при измерении концентрации всех компонентов кроме оксидов азота по метрологическим характеристикам газоанализаторы соответствуют I классу по ГОСТ 33997-2016.

ИНФРАКАР М3

ИНФРАКАР М3-7

- измерение 4-х компонентов: оксида углерода, углеводородов, диоксида углерода и кислорода в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- автоматическая подстройка нуля;

- автоматическая компенсация изменения атмосферного давления;

- расчет коэффициента избытка воздуха X;

- газоанализаторы соответствуют 0 классу по ГОСТ 33997-2016.

ИНФРАКАР 5М3

- измерение 5-ти компонентов: оксида углерода, углеводородов, диоксида углерода, кислорода и оксидов азота в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- автоматическая подстройка нуля;

- автоматическая компенсация изменения атмосферного давления;

- расчет коэффициента избытка воздуха X;

- при измерении концентрации всех компонентов кроме оксидов азота по метрологическим характеристикам газоанализаторы соответствуют 0 классу по ГОСТ 33997-2016.

ИНФРАКАР М4

- измерение 4-х компонентов: оксида углерода, углеводородов, диоксида углерода и кислорода в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- автоматическая подстройка нуля;

- автоматическая компенсация изменения атмосферного давления;

- расчет коэффициента избытка воздуха X;

- газоанализаторы соответствуют 00 классу по ГОСТ 33997-2016.

Модификация1)

Отличительные особенности

ИНФРАКАР 5М4

- измерение 5-ти компонентов: оксида углерода, углеводородов, диоксида углерода, кислорода и оксидов азота в многокомпонентных газовых смесях;

- измерение частоты вращения коленчатого вала двигателя2);

- автоматическая подстройка нуля;

- автоматическая компенсация изменения атмосферного давления;

- расчет коэффициента избытка воздуха X;

- при измерении концентрации всех компонентов кроме оксидов азота по метрологическим характеристикам газоанализаторы соответствуют 00 классу по ГОСТ 33997-2016.

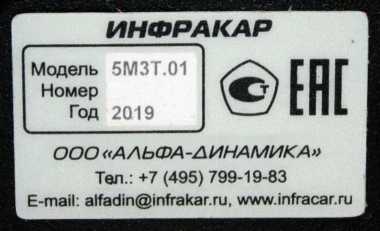

1) - любая модификация газоанализаторов (кроме ИНФРАКАР 08) может иметь в наименовании индекс «Т», что означает наличие возможности измерения температуры масла двигателя;

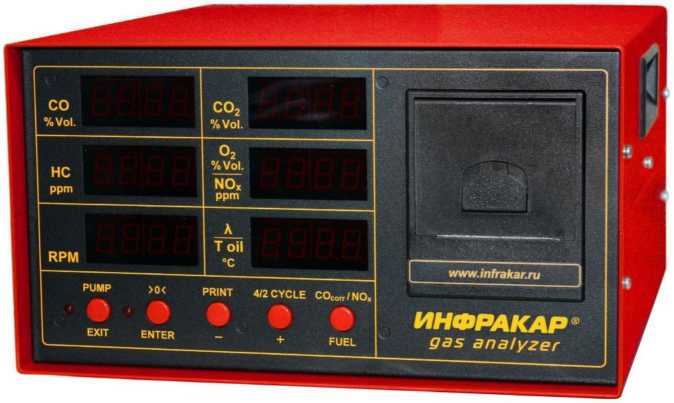

- любая модификация (кроме ИНФРАКАР 08) может иметь в наименовании индекс «.01» или «.02», что означает отсутствие или наличие принтера соответственно. Модификация ИНФРАКАР 08 имеет в наименовании только индекс «.01»;

- модификации ИНФРАКАР А и модификации, в наименования которых присутствует индекс «Л» (за исключением модификаций ИНФРАКАР 08, ИНФРАКАР 14), предназначены для измерения состава отработавших газов двигателей маломерных судов и других плавучих средств с двигателями внутреннего сгорания, с возможностью отбора пробы из выхлопной трубы, направленной в воду.

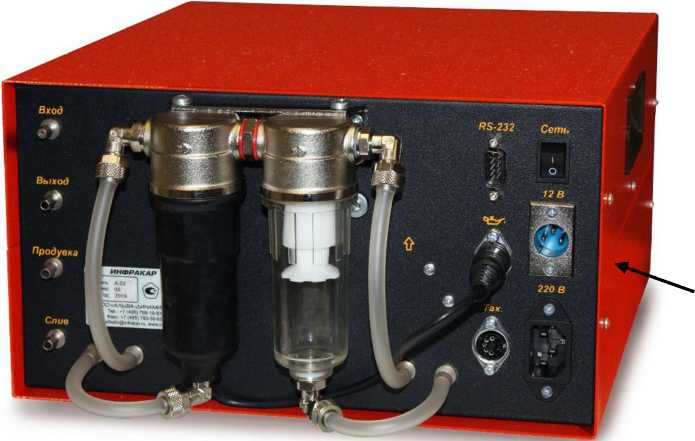

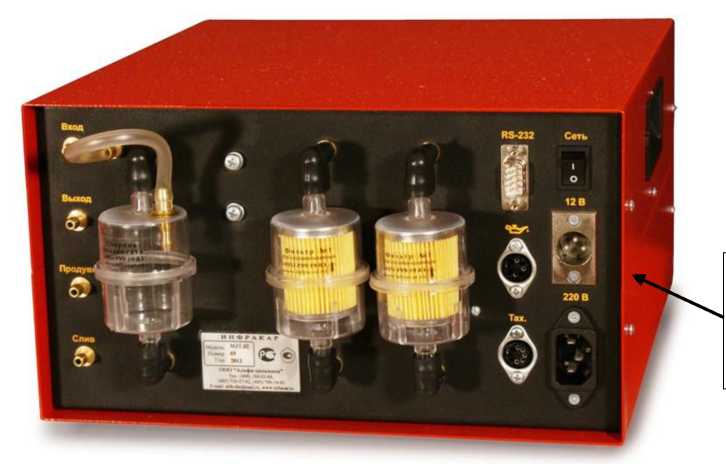

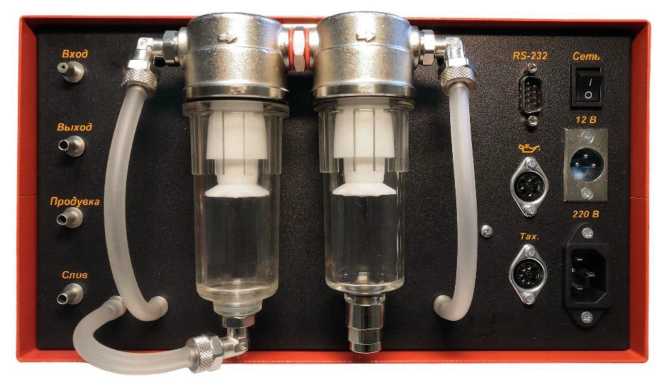

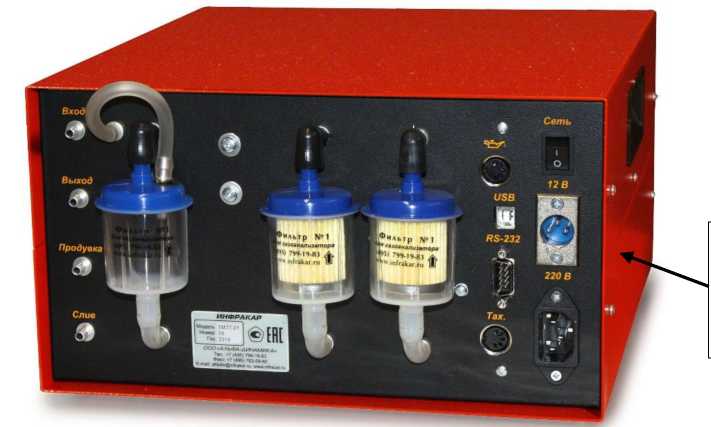

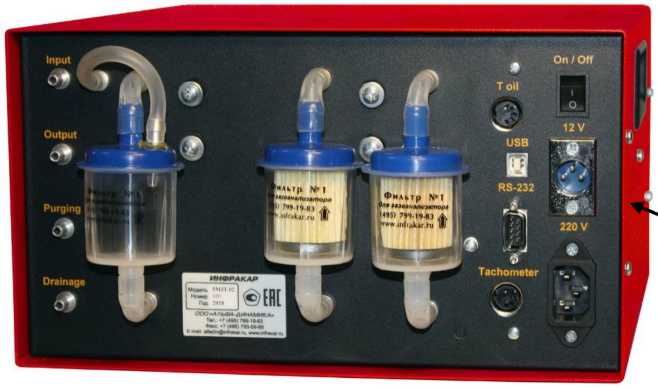

- в модификациях газоанализаторов ИНФРАКАР А и модификациях, в наименовании которых присутствует индекс «Ф» или «Л», на задней панели измерительного блока устанавливаются фильтры со сменными фильтрующими элементами.

2) - возможность измерения частоты вращения коленчатого вала двигателя доступна для всех модификаций газоанализаторов, кроме имеющих в наименовании индекс «Н»

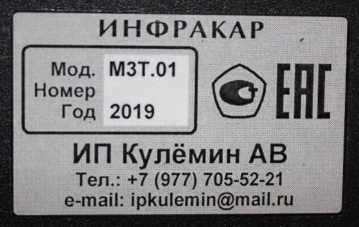

Примечание - Индексы указываются сразу после названия основной модификации без пробелов в порядке: «Т», «.01(или .02)», «Л (или Ф)», «Н».

Модификация

ИНФРАКАР 08

ИНФРАКАР 10, ИНФРАКАР 12, ИНФРАКАР 14, ИНФРАКАР А

Идентификационное наименование ПО

08

10

Номер версии (идентификационный номер) ПО, не ниже

8.23

10.31

Цифровой идентификатор ПО

dE12

dE12

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-16

Модификация

ИНФРАКАР М1

ИНФРАКАР М2

Идентификационное наименование ПО

1

2

Номер версии (идентификационный номер) ПО, не ниже

1.59

2.59

Цифровой идентификатор ПО

AC16

AC16

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-16

Модификация

ИНФРАКАР М3, ИНФРАКАР М3-7, ИНФРАКАР М4

ИНФРАКАР 5М2, ИНФРАКАР 5М3, ИНФРАКАР 5М4

Идентификационное наименование ПО

3

5

Номер версии (идентификационный номер) ПО, не ниже

3.59

5.24

Цифровой идентификатор ПО

AC16

C57AFECA

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-32

Модификация

Измеряемый компонент

Диапазон измерений

Пределы допускаемой погрешности

абсолютной

относительной, %

ИНФРАКАР 08

ИНФРАКАР 10

СО

от 0 до 3,3 % включ.

св. 3,3 до 7,0 % включ.

±0,2 % -

-

±6

СН в пересчете на гексан (С6Н14)

от 0 до 333 млн-1 включ.

св. 333 до 3000 млн-1 включ.

±20 млн-1

-

-

±6

ИНФРАКАР 12

СО

от 0 до 4 % включ.

св. 4 до 7 % включ.

±0,2 % -

-

±5

СН в пересчете на гексан (С6Н14)

от 0 до 400 млн-1 включ. св. 400 до 3000 млн-1 включ.

±20 млн-1

-

-

±5

Модификация

Измеряемый компонент

Диапазон измерений

Пределы допускаемой погрешности

абсолютной

относительной, %

ИНФРАКАР 14

ИНФРАКАР А

СО

от 0 до 5 % включ.

св. 5 до 10 % включ.

±0,25 % —

-

±5

СН в пересчете на гексан (С6Н14)

от 0 до 5000 млн-1 включ. св. 5000 до 10000 млн-1

включ.

±250 млн-1

-

-

±5

Частота вращения коленчатого вала1)

от 0 до 10000 об/мин

±250 об/мин

-

ИНФРАКАР М1

СО

от 0 до 3,3 % включ.

св. 3,3 до 7,0 % включ.

±0,2 % -

-

±6

СН в пересчете на гексан (С6Н14)

от 0 до 333 млн-1 включ. св. 333 до 3000 млн-1 включ.

±20 млн-1

-

-

±6

СО2

от 0 до 16 %

±1 %

-

О2

от 0 до 3,3 % включ.

св. 3,3 до 21,0 % включ.

±0,2 % -

-

±6

ИНФРАКАР М2

ИНФРАКАР 5М2

СО

от 0 до 1,5 % включ.

св. 1,5 до 5 % включ.

±0,06 %

-

-

±4

СН в пересчете на гексан (С6Н14)

от 0 до 300 млн-1 включ. св. 300 до 2000 млн-1 включ.

±12 млн-1

-

-

±5

СО2

от 0 до 12,5 % включ.

св. 12,5 до 16,0 % включ.

±0,5 %

-

-

±4

О2

от 0 до 2,5 % включ.

св. 2,5 до 21,0 % включ.

±0,1 %

-

-

±4

ИНФРАКАР М32)

ИНФРАКАР 5М32)

СО

от 0 до 1 % включ.

св. 1 до 5 % включ.

±0,03 %

-

-

±3

СН в пересчете на гексан (С6Н14)

от 0 до 200 млн-1 включ. св. 200 до 2000 млн-1 включ.

±10 млн-1

-

-

±5

СО2

от 0 до 12,5 % включ.

св. 12,5 до 16,0 % включ.

±0,5 %

-

-

±4

О2

от 0 до 3,3 % включ.

св. 3,3 до 21,0 % включ.

±0,1 %

-

-

±3

ИНФРАКАР М3-72)

СО

от 0 до 1 % включ.

св. 1 до 7 % включ.

±0,03 %

-

-

±3

СН в пересчете на гексан (С6Н14)

от 0 до 200 млн-1 включ. св. 200 до 3000 млн-1 включ.

±10 млн-1

-

-

±5

СО2

от 0 до 12,5 % включ.

св. 12,5 до 16,0 % включ.

±0,5 %

-

-

±4

О2

от 0 до 3,3 % включ.

св. 3,3 до 21,0 % включ.

±0,1 %

-

-

±3

ИНФРАКАР М42)

ИНФРАКАР 5М42)

СО

от 0 до 0,6 % включ.

св. 0,6 до 5 % включ.

±0,02 %

-

-

±3

СН в пересчете на гексан (С6Н14)

от 0 до 133 млн-1 включ. св. 133 до 2000 млн-1 включ.

±4 млн-1

-

-

±3

СО2

от 0 до 10% включ.

св. 10% до 16 % включ.

±0,3 %

-

±3

О2

от 0 до 3,3 % включ.

св. 3,3 до 21,0 % включ.

±0,1 %

-

-

±3

Модификация

Измеряемый компонент

Диапазон измерений

Пределы допускаемой погрешности

абсолютной

относительной, %

ИНФРАКАР 5М2

ИНФРАКАР 5М3

ИНФРАКАР 5М4

NOx

от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1 включ.

±50 млн-1

-

-

±5

Все модификации газоанализаторов с индексом Т

Температура масла

от 0 до +125 ОС

±2 ос

-

Все модификации газоанализаторов за исключением

ИНФРАКАР 14 ИНФРАКАР А

Частота вращения коленчатого вала1)

от 0 до 1200 об/мин включ. св. 1200 до 9000 об/мин включ.

±30 об/мин

-

-

±2,5

1) Измерение частоты вращения коленчатого вала доступно только для модификаций, в полном наименовании которых отсутствует индекс «Н»

2) Газоанализаторы данной модификации по метрологическим характеристикам измеряемых компонентов соответствуют обязательным метрологическим требованиям, установленным приказом Министерства промышленности и торговли Российской Федерации от 6 декабря 2011 г. № 1677

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока, В

- напряжение постоянного тока с применением адаптера (9-36)/12 В, В

220+22-зз 50±1 от 9 до 16 от 9 до 36

Потребляемая мощность, В^А, не более

40

Габаритные размеры измерительного блока, мм, не более: - высота

- ширина

- длина

180

310

370

Масса измерительного блока, кг, не более

8

Время выхода на режим, мин, не более (при температуре окружающей среды +20 °С)

30

Время установления показаний T0,9 для каналов СО, СО2, СН, О2, NOх, с, не более

30

Условия эксплуатации:

- температура окружающей среды, ос

- относительная влажность, %, не более

- атмосферное давление, кПа

от 0 до +40 85 от 84 до 106,7

Средний срок службы, лет

Средняя наработка на отказ, ч

10 10000

Наименование

Обозначение

Количество

Измерительный блок

-

1 шт.

Зонд газозаборный1)

-

1 шт.

Зонд газозаборный А2) 3)

-

1 шт.

Зонд газозаборный Б2) 4)

-

1 шт.

Фильтр на пробозаборную трубку1)

-

1 шт.

Кабель питания на 12 В

-

1 шт.

Адаптер (9-36)/12 В

-

по заказу

Кабель питания на 220 В

-

1 шт.

Датчик тахометра с кабелем5)

-

1 шт.

Датчик для измерения температуры масла6)

-

1 шт.

Пробозаборная трубка (5±0,2 м)7)

-

1 шт

Трубка для сброса конденсата (0,1±0,02 м)

-

1 шт

Термошланг

-

по заказу

Пробоотборное устройство

-

по заказу

ВИОД-А

-

по заказу

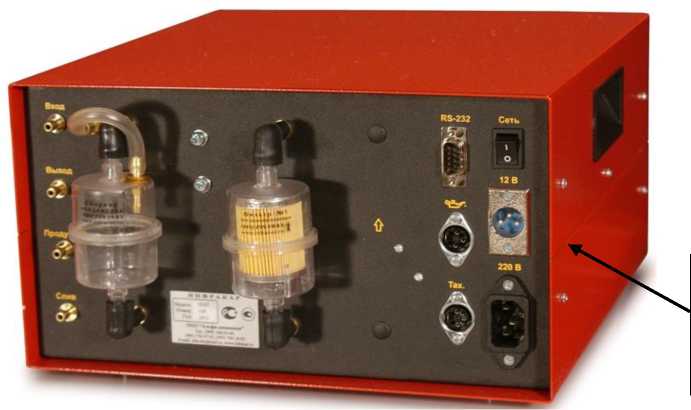

Комплект запасных частей и принадлежностей: - фильтр № 1 для газоанализатора8) - фильтрующий элемент 5 мкм9) - фильтрующий элемент 25 мкм9)

---

-      10)

5 шт. ’

-       10)

5 шт. ’

-       10)

5 шт. ’

Диск или иной носитель информации с программным обеспечением для работы газоанализатора с ПК

-

по заказу

Кабель для связи с ПК11)

-

по заказу

Руководство по эксплуатации совмещённое с паспортом

ВЕРА.413311.000 РЭ

1 экз.

Методика поверки

МП-130/11-2019

1 экз.

1) Для всех модификаций газоанализаторов за исключением модификаций ИНФРАКАР А и модификаций газоанализаторов с индексом «Л»

2) Для модификаций ИНФРАКАР А и модификаций газоанализаторов с индексом «Л»

3) Для забора пробы из-под воды - от среза выхлопной трубы, опущенной в воду

4) Для забора пробы из дейдвудного отверстия

5) Только для модификаций газоанализаторов без индекса «Н»

6) Только для модификаций газоанализаторов с индексом «Т»

7) По отдельному заказу потребителя длина пробозаборной трубки может быть увеличена

8) Для всех модификаций газоанализаторов, за исключением модификаций ИНФРАКАР А и модификаций газоанализаторов с индексами «Л», «Ф»

9) Для модификаций ИНФРАКАР А, модификаций газоанализаторов с индексами «Л», «Ф»

10) По отдельном заказу потребителя количество может быть увеличено
