Термопреобразователи с унифицированным выходным сигналом ТПУ-205

Номер в ГРСИ РФ: 78838-20
Категория: Термопреобразователи
Производитель / заявитель: ООО НПП "ЭЛЕМЕР", г.Москва
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Термопреобразователи с унифицированным выходным сигналом ТПУ-205 (далее -ТПУ-205) предназначены для измерений и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.

Скачать

78838-20: Описание типа СИ Скачать 287.2 КБ
78838-20: Методика поверки НКГЖ.411611.009МП Скачать 6.3 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 78838-20
Наименование Термопреобразователи с унифицированным выходным сигналом
Модель ТПУ-205
Межповерочный интервал / Периодичность поверки 2 года; 6 месяцев - для ТПУ-205 с ТП с верхним пределом диапазона измерений св. 1100 °C
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 23.07.2025
Производитель / Заявитель

ООО НПП "ЭЛЕМЕР", г.Москва

РОССИЯ


Назначение

Термопреобразователи с унифицированным выходным сигналом ТПУ-205 (далее -ТПУ-205) предназначены для измерений и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.

Описание

Принцип действия ТПУ-205 заключается в преобразовании температуры в электрическое сопротивление (для первичных преобразователей температуры термопреобразователей сопротивления) или в термоэлектродвижущую силу (для первичных преобразователей температуры термоэлектрических) и последующем преобразовании сигнала от первичного преобразователя в унифицированный сигнал постоянного тока от 4 до 20 мА.

В состав ТПУ-205 входят первичный преобразователь температуры (ПП), преобразователь измерительный (ИП).

В качестве ПП используются термопреобразователи сопротивления (ТС) по ГОСТ 66512009 или преобразователи термоэлектрические (ТП) по ГОСТ Р 8.585-2001.

ИП выполнен в виде единого конструктивного узла, который устанавливается в головку термопреобразователя.

ИП является микропроцессорным устройством.

Термопреобразователи имеют исполнения:

-    общепромышленное;

-    взрывобезопасное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех»;

-    взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Ехё»;

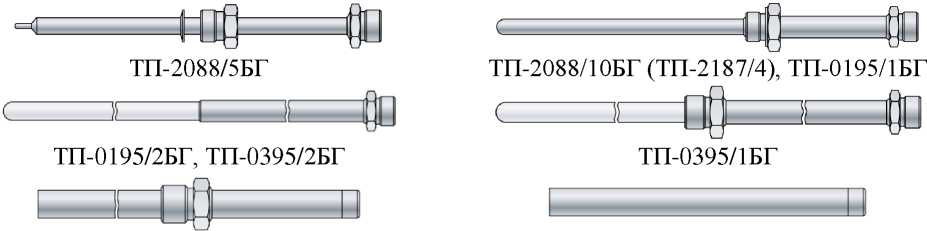

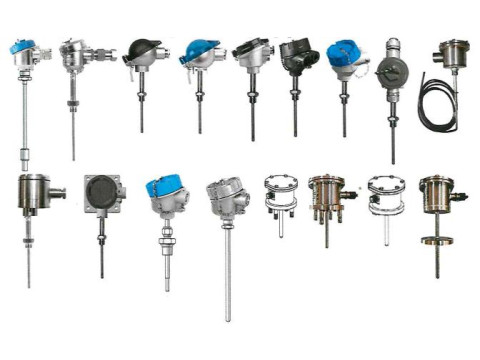

Общий вид ТПУ-205 представлен на рисунках 1 - 4.

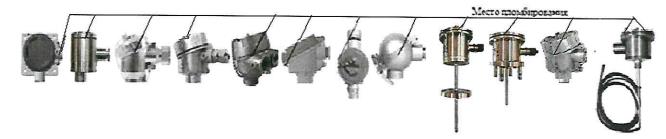

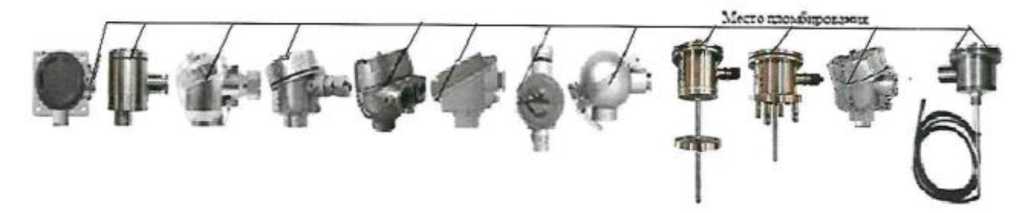

Пломбировка ТПУ-205 осуществляется пломбировкой корпуса ТПУ-205 с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия, или наклеек, которые разрушаются при попытке вскрытия, или иными способами.

ТС-1088/2БГ

ТС-1088/3БГ

*

ТС-1088/7БГ

ТС-1288/10БГ

ТС-1288/1БГ

ТП-0395/2БГ

гя

ТП-2088/8-1БГ

ТП-2088/2БГ

ТП-2388/1БГ

Программное обеспечение

В ТПУ-205 предусмотрено внутреннее программное обеспечение (далее - ПО). Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ТПУ-205 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

IP205C verl 03.out

Номер версии (идентификационный номер) ПО, не ниже

1 03

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Тип НСХ первичного преобразователя

100М, Pt100

Pt100

ТХА (К)

ТХА (К)

Диапазон измерений температуры1-*, °С

от -50 до +200

от -50 до +500

от -50 до +500

от -50 до +1300

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений температуры2*4*, Y, % (пределы допускаемой основной абсолютной погрешности измерений температуры, А, °С)

±0,25 (±0,625) ±0,50 (±1,250) ±1,00 (±2,500) ±1,50 (±3,750)

±0,25 (±1,375) ±0,50 (±2,750) ±1,00 (±5,500) ±1,50 (±8,250)

±0,50 (±2,750) ±1,00 (±5,500) ±1,50 (±8,250)

±0,5 (±6,75) ±1,0 (±13,50) ±1,5 (±20,25)

Нелинейность ИП, в долях от пределов допускаемой основной приведенной к диапазону измерений погрешности измерений температуры

0,5

Диапазон унифицированного выходного сигнала, мА

от 4 до 20

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С, %, для ТПУ-205 с пределами допускаемой основной приведенной к диапазону измерений погрешности измерений температуры, %

-    ±0,25

-    ±0,50, ±1,00, ±1,50

±0,50-у3)

±0,25-y3)

Пределы допускаемой дополнительной погрешности для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С

±1,5

Продолжение таблицы 2_

1)    Рабочие диапазоны измерений могут находиться в пределах диапазона измерений с учетом минимального интервала измерений без переконфигурирования. Для ТПУ-205 с ТС минимальный интервал измерений равен 30 °С, для ТПУ-205 с ТП - 300 °С.

2)    В зависимости от заказа.

3)    g - пределы допускаемой основной приведенной к диапазону измерений погрешности измерений.

4)    Конкретное значение погрешности указывается в эксплуатационной документации (в паспорте).

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания постоянного тока, В

-    для ТПУ-205, ТПУ-205Бхё

-    для ТПУ-205Ех

24*^2 ,3&_2л

2*-е ‘

Потребляемая мощность, Вт, не более

0,8

Длина монтажной части, мм

от 10 до 25000

Габаритные размеры корпуса, мм, не более:

-    высота

-    ширина

-    длина

150

150

150

Масса, в зависимости от конструктивного исполнения, кг

от 1,4 до 8,0

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84,0 до 106,7

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность при температуре +35 °С, %, не более

-    атмосферное давление, кПа

от -10 до +70 от -25 до +70 от -50 до +70 от -25 до +80 от -45 до +70 от -50 до +85 95

от 84,0 до 106,7

Маркировка взрывозащиты:

-    для ТПУ-205Ех

-    для ТПУ-205Ехё

0Ех ia IIC Т6 Ga Х 1Ех d IIC Т6 Gb Х

Средняя наработка на отказ, ч, не менее

50000

Средний срок службы, лет, не менее

15

Знак утверждения типа

наносится на табличку, прикрепленную к корпусу ТПУ-205, способом лазерной гравировки, а также на руководство по эксплуатации и паспорт - типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термопреобразователь с унифицированным выходным сигналом ТПУ-205

НКГЖ.411611.009

1 шт.

Наименование

Обозначение

Количество

Комплект монтажных частей1)

-

1 компл.

Термопреобразователи с унифицированным выходным сигналом ТПУ-205. Руководство по эксплуатации

НКГЖ.411611.009РЭ

1 экз.

Термопреобразователи с унифицированным выходным сигналом ТПУ-205. Паспорт

НКГЖ.411611.009ПС

1 экз.

Термопреобразователи с унифицированным выходным сигналом ТПУ-205. Методика поверки

НКГЖ.411611.009МП

1 экз.

1) Комплект монтажный частей в соответствии с заказом.

Примечание - По требованию потребителя допускается поставка ТПУ-205 с окрашенными крышками головок.

Поверка

осуществляется по документу НКГЖ.411611.009МП «Термопреобразователи с унифицированным выходным сигналом ТПУ-205. Методика поверки», утвержденному ООО «ИЦРМ»

22.05.2020 г.

Основные средства поверки:

-    калибратор температуры «ЭЛЕМЕР-КТ-150К/М1И» (регистрационный номер в Федеральном информационном фонде 60979-15);

-    калибратор температуры «ЭЛЕМЕР-КТ-1100КИ» (регистрационный номер в Федеральном информационном фонде 75073-19);

-    термостат с флюидизированной средой FB-08 (регистрационный номер в Федеральном информационном фонде 56927-14);

-    печь МТП-2М (диапазон воспроизведения температур от плюс 300 до плюс 1200 °С, градиент температуры в рабочей зоне не более 0,8 °С/см);

-    трубчатая печь ПТ-1800 (максимальная температура 1800 °С (<30 минут), погрешность поддержания температуры ±1 °С);

-    термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ-3 (регистрационный номер в Федеральном информационном фонде 32777-06);

-    преобразователь термоэлектрический эталонный ТППО (регистрационный номер в Федеральном информационном фонде 19254-10);

-    преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО 2-го разряда (регистрационный номер в Федеральном информационном фонде 41201-09);

-    калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТПУ-205 с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

НКГЖ.411611.009ТУ Термопреобразователи с унифицированным выходным сигналом ТПУ-205. Технические условия
