Емкости дренажные Е1, Е2

Номер в ГРСИ РФ: 78841-20
Производитель / заявитель: ООО "ИНСИСТ", г.Нижний Новгород
Скачать
78841-20: Описание типа СИ Скачать 243.8 КБ
78841-20: Методика поверки МП 208-040-2019 Скачать 5.2 MБ
Нет данных о поставщике
Емкости дренажные Е1, Е2 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Емкости дренажные Е1, Е2 (далее - емкости дренажные) предназначены для измерения объема нефтепродуктов, собираемых на временное хранение из технологических систем при осуществление учетных операций между ООО «Транс нефть Верхняя Волга» и

Информация по Госреестру

Основные данные
Номер по Госреестру 78841-20
Наименование Емкости дренажные
Модель Е1, Е2
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 2 шт. с зав.№ 18-153, 18-154
Производитель / Заявитель

ООО "ИНСИСТ", г.Нижний Новгород

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 4
Найдено поверителей 1
Успешных поверок (СИ пригодно) 4 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78841-20: Описание типа СИ Скачать 243.8 КБ
78841-20: Методика поверки МП 208-040-2019 Скачать 5.2 MБ

Описание типа

Назначение

Емкости дренажные Е1, Е2 (далее - емкости дренажные) предназначены для измерения объема нефтепродуктов, собираемых на временное хранение из технологических систем при осуществление учетных операций между ООО «Транс нефть Верхняя Волга» и ООО «Кудьминская нефтебаза» на приемо-сдаточном пункте ООО «Кудьминская нефтебаза».

Описание

Принцип действия емкостей дренажных основан на заполнении их или сливе из них нефтепродуктов.

Емкость дренажная Е1 зав. № 18-153, Емкость дренажная Е2 зав. № 18-154.

Емкости дренажные состоят из горизонтального стального цилиндрического сосуда с штампованными эллиптическими днищами. Заднее днище дренажных емкостей крепиться на фланец болтами, переднее днище имеет с цилиндрической частью сварное соединение. Цилиндрическая часть емкостей дренажных сверху оснащена четырьмя штуцерами (штуцер А Dy 25, штуцер В Dy 25, штуцер Г Dy 32, штуцер Д Dy 50), снизу оснащена сливным штуцером Б Dy 25. Штуцера резервуаров служат для установки запорной арматуры, подсоединения технологических трубопроводов, подсоединения входных и выходных линий . На штуцер Д устанавливается замерной лючок.

Емкости дренажные расположены на территории ПСП (приёмо - сдаточный пункт) ООО «Кудьминская нефтебаза» узла подключения к МНПП Горький-Ярославль15 км , располагающемся южнее развязки М-7 - Р-158 на 930 м и западнее автодороги Р-158 на 390 м, между пос. Комсомольский Богородского района Нижегородской области и дер. Кременки ДальнеКонстантиновского района Нижегородской области.

Общие виды емкостей дренажных представлены на рисунке 1. Схема расположения штуцеров представлена на рисунке 2.

В емкостях дренажных пломбируется фланцевое соединение замерного лючка с горловиной емкости. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

а) б)

Рисунок 1 - Общий вид емкостей дренажных Е1, Е2 а) емкость дренажная Е1;

б) емкость дренажная Е2

1120'

Рисунок 2 - Схема расположения штуцеров на емкостях дренажных Е1, Е2

Место установки пломбы с нанесением на нее знака поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и пломбы завода-изготовителя

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Е1

Е2

Номинальная вместимость, м3

0,25

0,25

Пределы допускаемой относительной погрешности при измерении объема, %

0,25

0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Е1

Е2

Габаритные размеры, мм - высота - длина

1120

855

1120

855

Масса пустой емкости, кг

270

270

Условия эксплуатации:

- температура окружающей среды при эксплуатации, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

- максимальное избыточное давление, МПа

от -41 до +36 98 от 84 до 106 0,5

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Емкость дренажная

Е1 (зав. № 18-153)

Е2 (зав. № 18-154)

2 шт.

Емкость дренажная V=0,25м3 поз.(Е1) Паспорт

515-СГСД-0,25.00.000 ПС

1 экз.

Емкость дренажная V=0,25м3 поз.(Е2) Паспорт

515-СГСД-0,25.00.000-01 ПС

1 экз.

Поверка

осуществляется по документу МП 208-040-2019 «ГСИ. Емкости дренажные Е1, Е2. Методика поверки» утвержденному ФГУП «ВНИИМС» 02.09.2019 г.

Основные средства поверки:

- мерники эталонные 2-го разряда согласно Приказа Росстандарта № 256 от 7 февраля 2018 года, номинальным объемом 1, 2, 5, 10 дм3.

- рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98, верхний предел измерений не менее 1 м;

- линейка измерительная металлическая по ГОСТ 427-75, диапазон измерений от 0 до 500 мм;

- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91);

- счетчик жидкости с пределами допускаемой относительной погрешности ±0,15 % (регистрационный номер 45115-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбу фиксирующую фланцевое соединение замерного лючка с горловиной емкости.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ТУ 3615-001-10667509-2015 Емкостное оборудование. Технические условия

ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия

Смотрите также

Ареометры стеклянные АОН-1, АОН-2, АОН-3, АОН-4, АНТ-1, АНТ-2, АН, АМ, АМТ, АУ, АЭ-1, АЭ-2, АК, АГ, АСП-1, АСП-2, АСП-3, АСП-Т, АСТ-1, АСТ-2, АС-2, АС-3, АЭГ (далее - ареометры) предназначены для измерений плотности, относительной плотности и концент...
78853-20
ИА-2 Измерители адгезии электронные
НП РУП "Белгазтехника", Беларусь, г.Минск
Измерители адгезии электронные ИА-2 (далее - прибор) предназначены для измерений адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности металлического трубопровода при контроле качества изоляционных работ в полевых...
Комплект мер мод. БВ-7492.10.000 к приборам для контроля внутреннего диаметра подшипников (далее меры) предназначены для передачи единицы длины приборам для контроля внутреннего диаметра подшипников БВ-7754 и БВ-7755.
Default ALL-Pribors Device Photo
78866-20

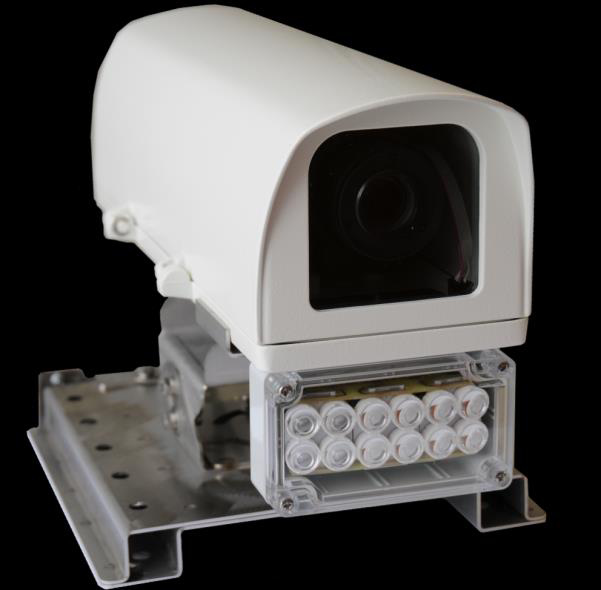

Азимут 4 Комплексы измерительные программно-технические
