Весы автомобильные ВЕСТА

Назначение

Весы автомобильные ВЕСТА (далее - весы) предназначены для измерений массы автомобильных транспортных средств.

Описание

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть передано через цифровой интерфейс связи на периферийные устройства, например персональный компьютер, вторичный дисплей.

Весы состоят из:

- грузоприемного устройства (далее — ГПУ), включающего в себя, тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011; далее -датчики);

- весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011, или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011; далее - прибор) или устройства обработки аналоговых данных по Т.2.2.3 ГОСТ OIML R 76-1-2011 (далее - УОАД) (при использовании датчиков с аналоговым выходным сигналом и персональный компьютер).

ГПУ включает в себя от одной до восьми секций, представляющих собой металлическую или железобетонную конструкцию для размещения транспортного средства (далее - ТС), каждая из которых опирается на датчики (от четырёх до восьми). Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, весы оборудуются пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание (свайное, асфальтобетонное, металлическое, щебёночное).

В весах используются следующие датчики:

- датчики весоизмерительные МВ 150, регистрационный № 44780-10;

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9B, H8C, BM8D, HM8, HM8C, BM14G, HM14H1, BM14K, регистрационный № 55371-19;

- датчики весоизмерительные сжатия 740, регистрационный № 50842-12;

- датчики весоизмерительные сжатия 740DMET, регистрационный № 71570-18;

- датчики весоизмерительные тензорезисторные С, модификации C16A и C16i, регистрационный № 60480-15;

- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZSFY, ZSFY-D, EDSK-D, SDS-D, регистрационный №75819-19;

- датчики весоизмерительные тензорезисторные М, модификации М70, М100,

регистрационный № 53673-13;

- датчики весоизмерительные тензорезисторные С и H, модификация Н4, регистрационный № 53636-13;

- датчики весоизмерительные тензорезисторные WBK, регистрационный № 56685-14;

- датчики весоизмерительные тензорезисторные CDL, регистрационный № 71534-18;

- датчики весоизмерительные тензорезисторные Digital Load Cell, модификации DHM9B, DBM14G, регистрационный № 55634-19;

- датчики весоизмерительные тензорезисторные QS, модификации QS, QS-D, регистрационный № 78206-20.

В весах используются приборы весоизмерительные:

- приборы весоизмерительные МИ, модификации МИ ВДА/12Я, МИ ВДА/12ЯС, МИ ВДА/12ЦС, регистрационный № 61378-15;

- приборы весоизмерительные Микросим, модификации М0601,  М0808,

регистрационный № 75654-19;

- приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700, модификации i 30, i 35, i 40-SS, регистрационный № 58867-14;

- прибор весоизмерительный ТП-4, изготовитель ООО «КОМПАНИЯ «ТЕНЗОСИЛА»;

- приборы весоизмерительные DIS2116,  DWS2103, модификация DIS2116,

регистрационный № 61809-15;

- прибор весоизмерительный ТИТАН, модификации ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 9/9П, ТИТАН 12, ТИТАН 12С, регистрационный № 72048-18;

- прибор весоизмерительный ТИТАН, модификации ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 9/ ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН Н22С регистрационный № 83635-21.

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к прибору.

Совместно с датчиками с цифровым выходным сигналом, в качестве терминала используются приборы ТИТАН 3ЦС, ТИТАН 3Ц, DIS2116, i 30, i 35, i 40-SS или ТП-4 со специализированным программным обеспечением. Приборы i 30, i 35, i 40-SS могут работать в качестве индикатора с датчиками с аналоговым выходным сигналом, и в качестве терминала с датчиками с цифровым выходным сигналом.

В модификациях весов, оснащённых датчиками с аналоговым выходным сигналом и прибором М0808, для отображения результатов измерений используется персональный компьютер.

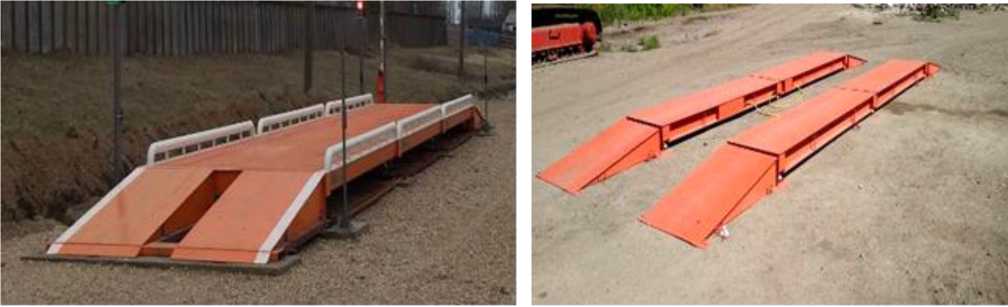

Общий вид ГПУ весов представлен на рисунке 1.

Рисунок 1 - Общий вид ГПУ весов (примеры)

Модификации весов имеют обозначения вида ВЕСТА-[1]-[2]-[3]-[4]. Расшифровка индексов в обозначении модификаций приведена в таблице 1.

Таблица 1 - Расшифровка индексов в обозначении модификаций

Маркировочная табличка весов содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- знак утверждения типа;

- обозначение типа и модификации весов;

- заводской (серийный) номер весов;

- класс точности;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- поверочный интервал (e);

- диапазон выборки массы тары;

- диапазон температур ГПУ (если применимо);

- диапазон температур прибора (если применимо);

- год выпуска.

Общий вид приборов весоизмерительных представлен на рисунке 2.

DIS2116                i 30

МИ ВДА/12Я

ТИТАН 9/ ТИТАН 9п

i 35

ТИТАН 3ЦС

i 40-SS

ТИТАН 12

МИ ВДА/12ЯС

ТП-4 (пример)

М0601-БМ-3

М0601-БМ-2

МИ ВДА/12ЦС

М0808

ТИТАН 12С

ТИТАН Н22С

Рисунок 2 - Общий вид приборов весоизмерительных

ТИТАН 3Ц

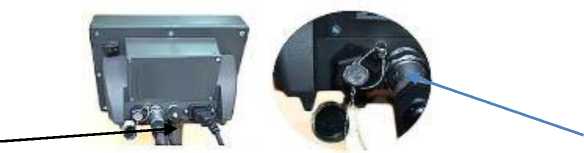

Заводской номер, состоящий из арабских цифр и символов, и знак утверждения типа наносятся на маркировочную табличку, расположенную на корпусе прибора весоизмерительного и/или ГПУ весов, фотохимическим методом или методом металлографии. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 3.

Место нанесения заводского но-

мера

Место нанесения знака утверждения типа

Рисунок 3 - Место нанесения знака утверждения типа, заводского номера

Нанесение знака поверки на средство измерений не предусмотрено.

Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа на приборы весоизмерительные, входящие в состав весов, а также на рисунках 4 и 5.

3

МИ ВДА/12Я

МИ ВДА/12ЯС

i 30, i 35, i 40-SS

М0601

DIS2116

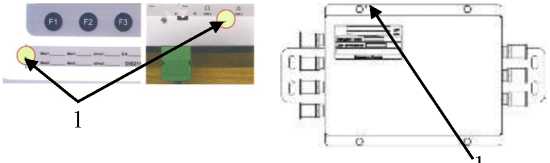

Рисунок 4 - Схема пломбировки от несанкционированного доступа (1-пломба в виде разрушаемой наклейки, 2-свинцовая или пластиковая пломба, 3-мастичная пломба)

2

ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 9/ТИТАН 9п, ТИТАН 12, 12С, ТИТАН Н22С

Рисунок 5 - Схема пломбировки от несанкционированного доступа (2 - свинцовая или пластиковая пломба)

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным (кроме ТП-4) используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Для защиты ПО приборов i 30, i 35, i 40-SS, Микросим М0601 и М0808

от несанкционированного доступа  к параметрам  регулировки и  настройки,

а также измерительной информации, используется принцип электронной пломбы (клейма). Для контроля изменений метрологически значимых параметров регулировки и настройки в журнале событий формируется контрольное число, которое также указывается на маркировочной табличке прибора. Текущее значение контрольного числа доступно для просмотра на дисплее прибора при нажатии соответствующей клавиши или комбинации клавиш (в соответствии с эксплуатационной документацией на прибор). Для контроля изменений (Микросим М0601 и М0808) метрологически значимых параметров предусмотрен несбрасываемый счетчик (журнал событий), показания которого меняются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (за исключением приборов модификаций М0601).

Защита ПО приборов ТИТАН 9/ТИТАН 9п, ТИТАН 3ЦС, ТИТАН 12, ТИТАН 12С, ТИТАН Н22С, МИ ВДА/12Я, МИ ВДА/12ЯС, МИ ВДА/12ЦС и DIS2116 от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора. Защитная пломба ограничивает доступ к переключателю регулировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Специализированное программное обеспечение расчета и индикации результатов измерений «ИТП-4» (далее — ПО «ИТП-4») является автономным, состоит из метрологически значимой и метрологически незначимой частей. Для контроля изменений ПО прибора ТП-4 от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используется принцип электронного клейма, представляющее из себя генерируемое по определённому алгоритму контрольное число, которое автоматически обновляется при сохранении измененных параметров. Изменение метрологически значимых параметров возможно только в сервисном режиме работы, вход в который защищен паролем. Текущее значение контрольного числа отображается в интерфейсе пользователя во вкладке «Меню - О программе», заносится в паспорт на весы при поверке, и при несовпадении свидетельствует об изменении метрологически значимых параметров регулировки и настройки.

Метрологически незначимая часть ИТП-4 предназначена для создания интерфейса пользователя (рабочей среды) для оператора и имеет как стандартный, так и индивидуальный набор функций для оптимизации процесса взвешивания.

Версия ПО доступна для просмотра в интерфейсе пользователя в верхней части главного окна, а также во вкладке «Меню - О программе».

Защита ПО ТП-4 от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 2,3.

Таблица 2 - Идентификационные признаки ПО

Примечание: обозначение «x» и «y» не относится к метрологически значимой части ПО

Таблица 3 - Идентификационные признаки ПО

Примечание: обозначение «xx» не относится к метрологически значимой части ПО

Технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Однодиапазонные весы

1) Используются весоизмерительные датчики с числом поверочных интервалов n lc >4000

Весы с числом поверочных интервалов n более 3000 устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

Таблица 6 - Многодиапазонные весы

Таблица 7 - Технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе прибора весоизмерительного и/или ГПУ весов, фотохимическим методом или методом металлографии расположенную на корпусе электрического шкафа дозатора, фотохимическим методом или методом металлографии, а также на титульный лист эксплуатационной документации способом типографской печати.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.9 «Устройство и работа» Руководства по эксплуатации.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-003-35431877-2019 «Весы автомобильные ВЕСТА. Технические условия».
