Счетчики воды СВЭУ

Номер в ГРСИ РФ: 78884-20
Производитель / заявитель: ООО "Сфера экономных технологий", г.Омск
Скачать
78884-20: Описание типа СИ Скачать 271.8 КБ
78884-20: Методика поверки ОЦСМ 094196-2020 МП Скачать 2.9 MБ
Нет данных о поставщике
Счетчики воды СВЭУ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики воды «СВЭУ» (далее по тексту - счетчики) предназначены для измерений объема питьевой холодной и горячей воды (по СанПиН 2.1.4.1074-01).

Информация по Госреестру

Основные данные
Номер по Госреестру 78884-20
Наименование Счетчики воды
Модель СВЭУ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 03.08.2025
Производитель / Заявитель

ООО "Сфера экономных технологий", г.Омск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 6 лет
Зарегистрировано поверок 112563
Найдено поверителей 9
Успешных поверок (СИ пригодно) 112563 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 21.11.2024

Поверители

Скачать

78884-20: Описание типа СИ Скачать 271.8 КБ
78884-20: Методика поверки ОЦСМ 094196-2020 МП Скачать 2.9 MБ

Описание типа

Назначение

Счетчики воды «СВЭУ» (далее по тексту - счетчики) предназначены для измерений объема питьевой холодной и горячей воды (по СанПиН 2.1.4.1074-01).

Описание

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную камеру, внутри которой под его действием вращается крыльчатка. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды. Значение измеренного объема отображается на жидкокристаллическом индикаторе в м3. Датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей.

Счетчики состоят из корпуса, измерительной камеры, в которой установлена крыльчатка, датчика магнитного поля, микропроцессора и индикатора.

Счетчики выпускаются в различных модификациях , которые отличаются диаметрами условного прохода, метрологическими классами, вариантами исполнения, габаритными

размерами, типами проводного или беспроводного интерфейсов связи. Структура условного обозначения представлена в таблице 1. .

Счетчик воды «СВЭУ - X X - X . X . X »

1 2      3       4

5

Таблица 1 - Структура условного обозначения

№ поля

Описание поля

Код поля

Расшифровка

1

Диаметр условного прохода

15

диаметр условного прохода в мм

20

2

Метрологический класс при горизонтальной установке

класс В по ГОСТ Р 50193.1-92

C

класс С по ГОСТ Р 50193.1-92

3

Вариант исполнения

1

см.рисунок 1

2

см. рисунок 2

3

см.рисунок 3

4

см.рисунок 4

4

Монтажная длина

80

монтажная длина в мм

105

110

130

5

Интерфейс связи

RS

проводной интерфейс RS-485

MB

проводной интерфейс M-Bus

WM

беспроводной интерфейс wM-Bus

LW

беспроводной интерфейс LoRaWAN

NB

беспроводной интерфейс NB-Fi

NT

беспроводной интерфейс NB-IOT

Счетчики предназначены для монтажа на горизонтальных и вертикальных трубопроводах.

Счетчики могут передавать измеренные величины по проводным или беспроводным интерфейсам и использоваться в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

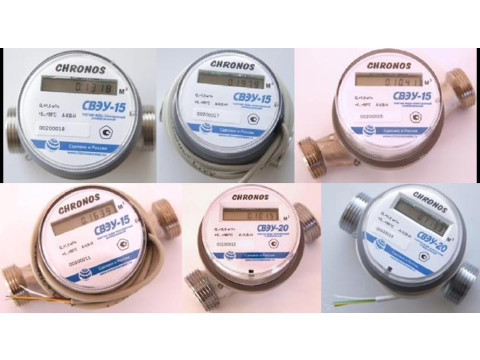

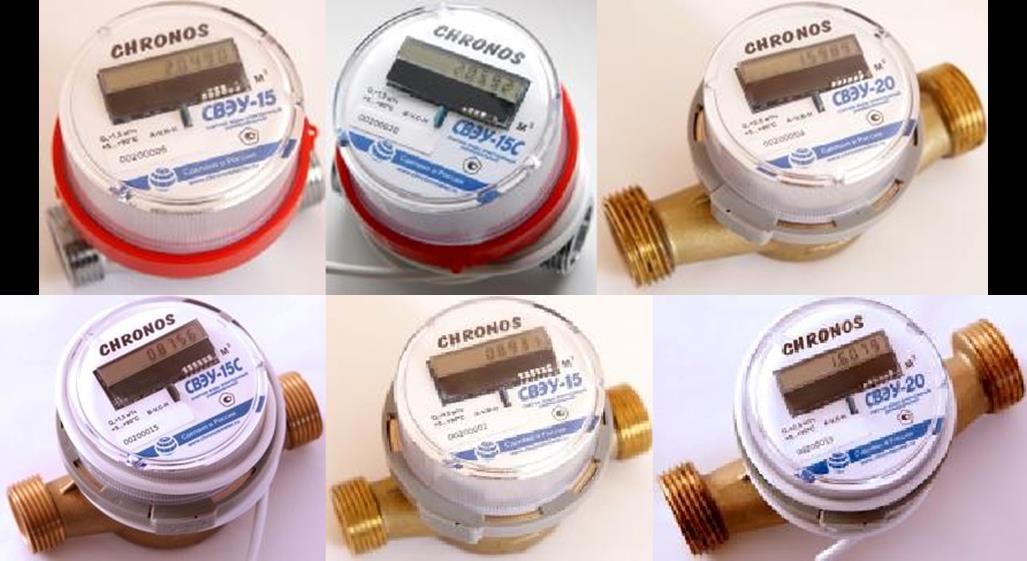

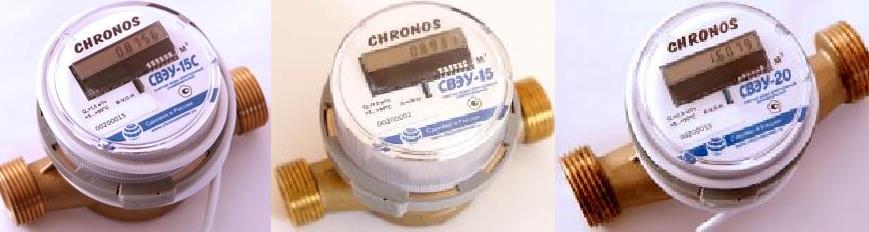

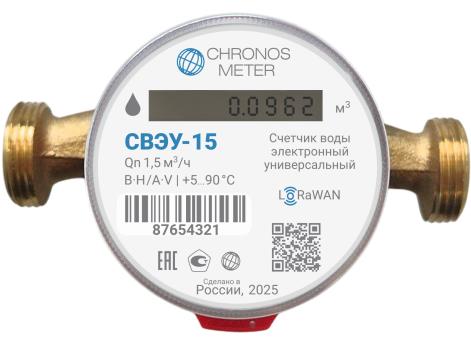

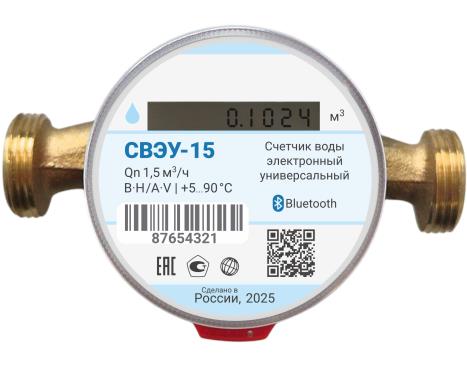

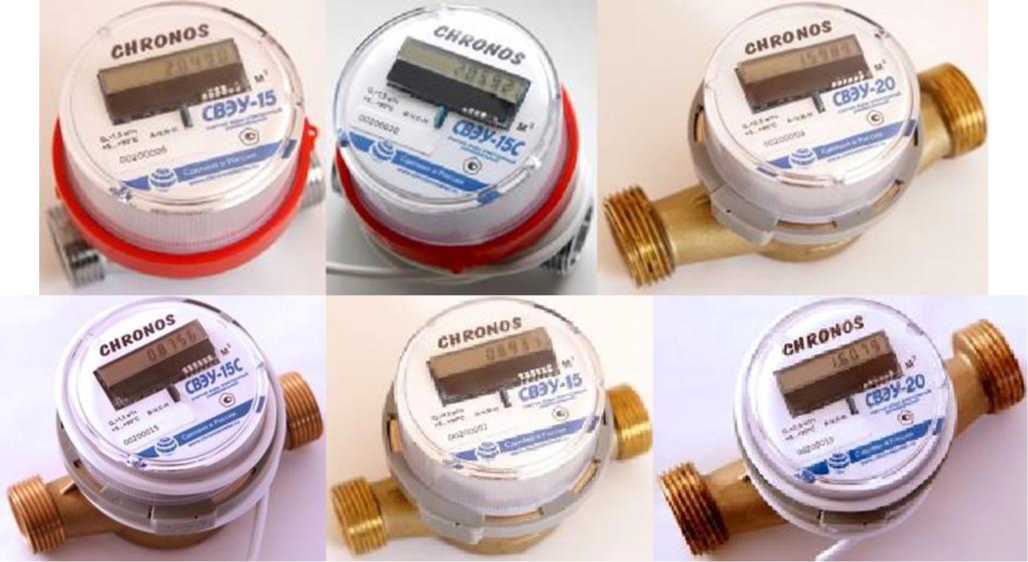

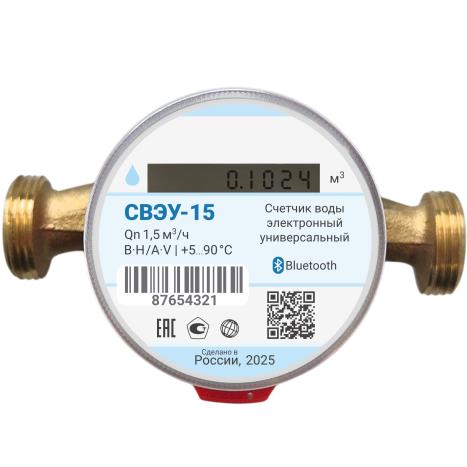

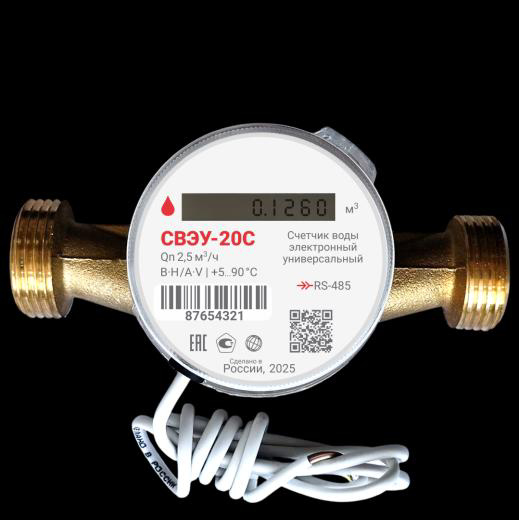

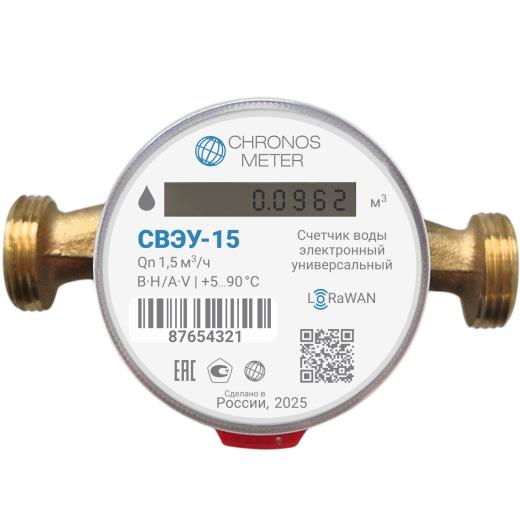

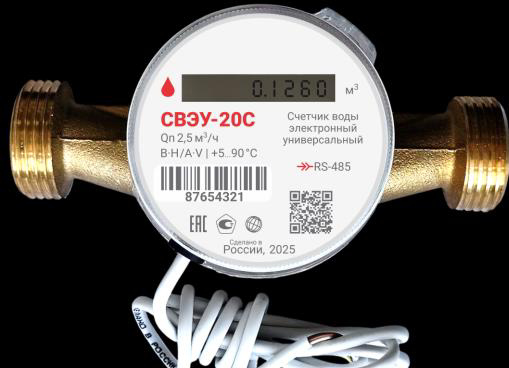

Общий вид счетчиков представлен на рисунках 1-4.

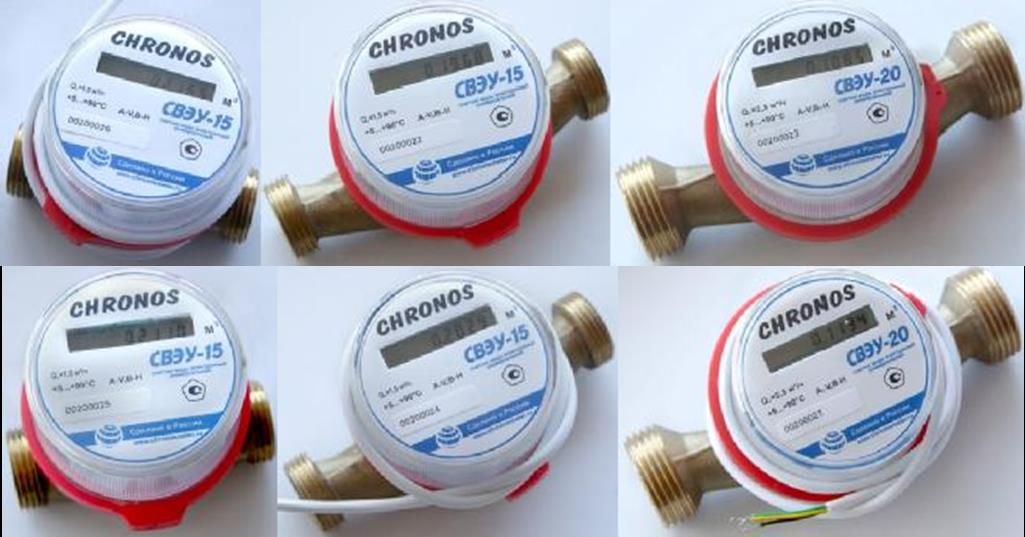

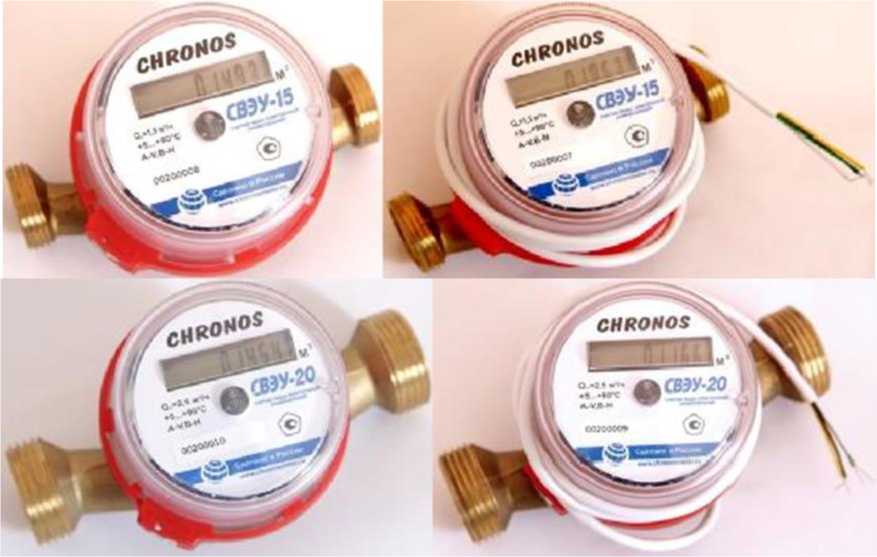

Рисунок 1 - Общий вид счетчиков типоразмера 1

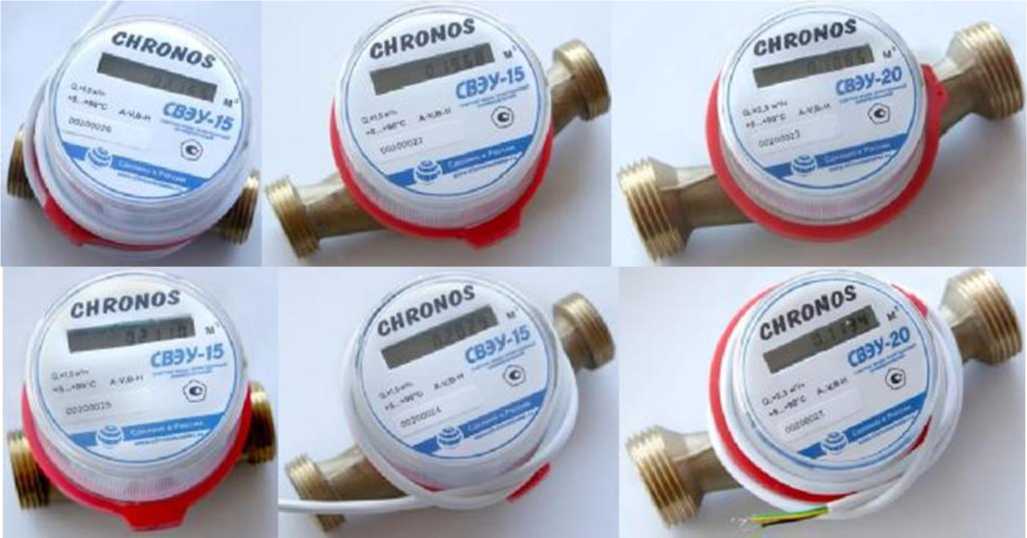

Рисунок 2 - Общий вид счетчиков типоразмера 2

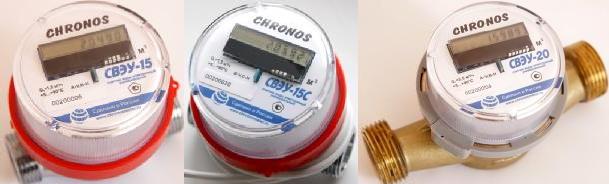

Рисунок 3 - Общий вид счетчиков типоразмера 3

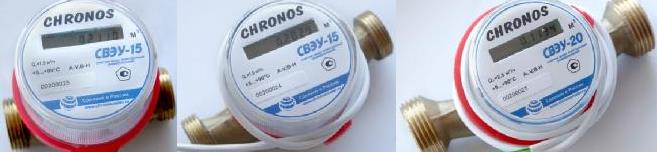

Рисунок 4 - Общий вид счетчиков типоразмера 4

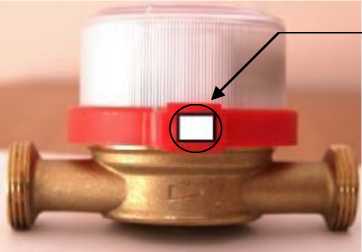

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5.

Место нанесения знака поверки

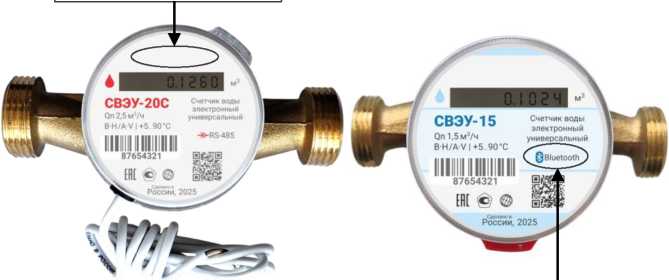

Рисунок 5 -Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Счетчик имеют встроенное программное обеспечение (далее по тексту - ПО), которое устанавливается (записывается) в энергонезависимую память при изготовлении.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CWEU.128

Номер версии (идентификационный номер) ПО

1.28

Цифровой идентификатор ПО

5E7D

Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО .

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

«СВЭУ-15...»

«СВЭУ-15С...»

«СВЭУ-20...»

Диаметр условного прохода Ду, мм

15

15

20

Вариант установки*

H

V

H

V

H

V

Метрологический класс по ГОСТ Р 50193.1-92

В

А

С

В

В

А

Расход воды, м3/ч:

- минимальный Q min

- переходный Q t

- номинальный Q n

- максимальный Q max

0,030

0,120

1,500

3,000

0,060

0,150

1,500

3,000

0,015 0,022 1,500 3,000

0,030

0,120

1,500

3,000

0,050

0,200

2,500

5,000

0,100

0,250

2,500

5,000

Порог чувствительности, м3/ч

0,015

0,030

0,007

0,015

0,025

0,050

Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:

- от Qmjn (включая) до Qt (исключая)

- от Qt (включая) до Qmax (включая)

±5

±2

Продолжение таблицы 3

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:

- от Qmin (включая) до Qt (исключая)

- от Qt (включая) до Qmax (включая)

±5

±2

Емкость индикатора, м3

99999,9999

Цена деления индикатора, м3

0,0001

Вес импульса выходного устройства, м3/имп.

140’4

* Н - горизонтальный вариант установки; V - вертикальный вариант установки.

Таблица 4 -Общие технические характеристики

Наименование характеристики

Значение

Модификация

«СВЭУ-15-1...»

«СВЭУ-15-2...»

«СВЭУ-15-3...»

«СВЭУ-15-4...»

«СВЭУ-15С-4...»

«СВЭУ-20-1...»

«СВЭУ-20-2...»

«СВЭУ-20-3...»

«СВЭУ-20-4...»

Максимальное рабочее давление, МПа

1,6

1,0

1,6

1,0

1,6

1,0

1,6

1,0

Потеря давления, МПа, не более

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

Габаритные размеры:

- высота

- длина

- ширина

64 (64) 110 (80)

68 (68)

71

110

78

77 (77) 110 (80) 87 (87)

78 (77) 110 (80)

77 (73)

77

105

78

75

130

78

80

130

85

80

130

77

Масса, кг, не более

0,36 (0,35)

0,34

0,41 (0,40)

0,43 (0,42)

0,52

0,46

0,73

0,54

Условия эксплуатации:

- температура рабочей среды, °С

- температура воздуха, °С

- относительная влажность при температуре +35 °С, %, не более

от +5 до +90 от +5 до +50

80

Напряжение элемента питания постоянного тока, В

3,0 (3,6)

Средний срок службы, лет

12

Средняя наработка на отказ, ч

55000

Степень защиты по ГОСТ 14254-2015 от попадания внутрь твердых тел и воды, обеспечиваемая оболочкой (корпусом)

IP54

Знак утверждения типа

наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на паспорт типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Количество

Счетчик воды «СВЭУ»

_

1 шт.

Паспорт

СЭТ.469333.148 ПС

1 экз.

Методика поверки

ОЦСМ 094196-2020 МП

1 экз.

Монтажный комплект*:

_

- гайка

2

- штуцер

2

- прокладка

2

- обратный клапан

1

* по дополнительному договору.

Поверка

осуществляется по документу ОЦСМ 094196-2020 МП «ГСИ. Счетчики воды «СВЭУ». Методика поверки», утвержденному ФБУ «Омский ЦСМ» 15.05.2020 г.

Основное средство поверки - рабочий эталон единицы объемного расхода и объема жидкости в потоке 3-го разряда в соответствии с Государственной поверочной схемой (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, в диапазоне значений, соответствующему диапазону расхода поверяемого счетчика, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3.

Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на счетчик в соответствии с рисунком 5, в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

СЭТ.469333.148 ТУ Счетчики воды «СВЭУ». Технические условия
