Установки измерительные ОЗНА-Агидель ЖДС ПК

Номер в ГРСИ РФ: 78889-20
Производитель / заявитель: ООО "НПП ОЗНА-Инжиниринг", г.Уфа
Скачать
78889-20: Описание типа
2023-78889-20.pdf
Скачать 558.7 КБ
78889-20: Методика поверки
2023-mp78889-20.pdf
Скачать 6.2 MБ
Нет данных о поставщике
Поверка
Установки измерительные ОЗНА-Агидель ЖДС ПК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Установки измерительные ОЗНА-Агидель ЖДС ПК предназначены для измерений массы, объема, плотности, температуры и избыточного давления жидкости в потоке при поколлекторном сливе из железнодорожных цистерн.

Информация по Госреестру

Основные данные
Номер по Госреестру 78889-20
Действует по 03.08.2025
Наименование Установки измерительные
Модель ОЗНА-Агидель ЖДС ПК
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 81c05bf7-8f5b-1163-081c-e119d8c329ec
Производитель / Заявитель

Общество с ограниченной ответственностью «Научно-производственноепредприятие ОЗНА-Инжиниринг» (ООО«НПП ОЗНА-Инжиниринг»), Республика Башкортостан, г. Уфа

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки
2 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 55 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 04.01.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Установки измерительные ОЗНА-Агидель ЖДС ПК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

78889-20: Описание типа
2023-78889-20.pdf
Скачать 558.7 КБ
78889-20: Методика поверки
2023-mp78889-20.pdf
Скачать 6.2 MБ

Описание типа

Назначение

Установки измерительные ОЗНА-Агидель ЖДС ПК предназначены для измерений массы, объема, плотности, температуры и избыточного давления жидкости в потоке при поколлекторном сливе из железнодорожных цистерн.

Описание

Принцип действия установок измерительных ОЗНА-Агидель ЖДС ПК (далее - установки) основан на прямом методе динамических измерений массы, объема и плотности, температуры и избыточного давления жидкости в потоке с помощью средств измерений, входящих в состав установок, и обработки полученный данных с помощью блока измерений и обработки информации при поколлекторном сливе из железнодорожных цистерн.

Установки реализованы на рамной конструкции и состоят из средств измерений средств измерений массы, объема, плотности жидкости, температуры и избыточного давления жидкости, контроллеров измерительных в составе блока измерений и обработки информации (далее - БИОИ); вспомогательных датчиков и сигнализаторов, обеспечивающих технологический режим установки; управляемой запорной арматуры; фильтрами с преобразователями дифференциального давления (опциально); сепараторов (газоотделителей) с клапаном-газоотделителем; насосов (опциально); трубопроводов. Для подключения установок к железнодорожным цистернам используются устройства нижнего слива совмещенные со сливным коллектором.

В качестве средств измерений массы, объема и плотности жидкости применяются расходомеры массовые следующих изготовителей: АО «Промышленная группа «Метран», «Emerson Process Management Flow BV», «Emerson SRL», «Micro Motion Inc»,            «F-R

Tecnologias de Flujo, S.A. de C.V. », «Emerson Process Management Flow Technologies Co., Ltd.», «KROHNE Ltd», «Endress+Hauser Flowtec AG», «Rota Yakogawa GmbH&Co.KG», «OVAL Corporation», ООО «Компания Штрай», ЗАО «ЭМИС».

В качестве средств измерений температуры жидкости применяются преобразователи температуры следующих изготовителей: АО «Промышленная группа Метран», «Rosemount Inc», «KROHNE Ltd», «Endress+Hauser», ООО «Производственная компания «ТЕСЕЙ».

В качестве средств измерений избыточного давления жидкости применяются преобразователи давления следующих изготовителей: АО «Промышленная группа Метран», «Siemens», «KROHNE Ltd», «Endress+Hauser», ОАО «Манотомь».

БИОИ реализуется на базе контроллеров измерительных следующих изготовителей «Bernecker + Rainer Industrie-Elektronik Ges.m.b.H», «Siemens AG», ООО «Эй энд Ти Текнолоджис».

Измеряемая жидкость из выставляемых железнодорожных цистерн через устройства нижнего слива совмещенные со сливным коллектором подается в установку.

Расход измеряемой жидкости создается насосом. Насос может устанавливаться на раме установки или отдельной раме, так же предусмотрено использование внешнего насоса. Управление расходом жидкости осуществляется с помощью управляемой запорно-регулирующей арматуры, а также с помощью изменения оборотов насоса (опционально). Поток жидкости на выкиде насоса поступает в сепаратор (газоотделитель), где из потока измеряемой жидкости удаляется свободный газ. При параллельной установке двух расходомеров массовых и сепараторов (газоотделителей) поток жидкости на выкиде насоса разделяется на два потока. Измеряемая жидкость является однофазной средой, протекающей через гидравлический тракт установки. Измеренные значения массы, объема и плотности измеряемой жидкости с расходомера массового передаются в БИОИ по цифровым интерфейсам связи. Измеренные значения температуры и давления измеряемой жидкости с преобразователя температуры и преобразователя давления передаются в БИОИ по токовому или по цифровому интерфейсу связи. БИОИ обеспечивает считывание и обработку информации со средств измерений, входящих в состав установки и вспомогательных датчиков, сигнализаторов, формирование архивов измерений, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и информации о состоянии установки в систему автоматизации технологических процессов предприятия. БИОИ собран в шкафу. В состав БИОИ входят контроллеры и модули системы управления, жидкокристаллический экран (опционально). БИОИ может иметь систему автоматического обогрева.

Установки имеют различные модификации, определяемые диапазонами расходов, пределами погрешностей средств измерений входящих в состав установок и климатическим исполнением.

Модификации установок обозначаются следующим образом:

1

2

3

4

5

6

7

-x-

1 - Рабочий диапазон расхода жидкости (конкретное значение указывается в паспорте)

- 050 -

от 1 до 50 т/ч (м1 2 3 4 5/ч);

- 100 -

от 10 до 100 т/ч (м2/ч);

- 150 -

от 10 до 150 т/ч (м2/ч);

- 200 -

от 10 до 200 т/ч (м2/ч);

- 250 -

от 10 до 250 т/ч (м2/ч);

- 300 -

от 10 до 300 т/ч (м2/ч);

- 350 -

от 10 до 350 т/ч (м2/ч);

- 500 -

от 10 до 500 т/ч (м2/ч).

7 - климатическое исполнение

- У1, У2, УХЛ1, УХЛ2, ХЛ1, ХЛ2 (в соответствии с ГОСТ 15150-69).

Общий вид установок представлен на рисунке 1. Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться в соответствии с конструкторской документацией.

Знак поверки в виде оттиска поверительного клейма наносится на одну свинцовую (пластмассовую) пломбу на проволоке, установленную на каждое фланцевое соединение всех средств измерений массы, объема и плотности жидкости установки.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится ударным методом в виде цифро-символьного обозначения на маркировочную табличку, закрепленную на корпусе установки, методом лазерной маркировки или аппликацией.

Общий вид средства измерений, места нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.

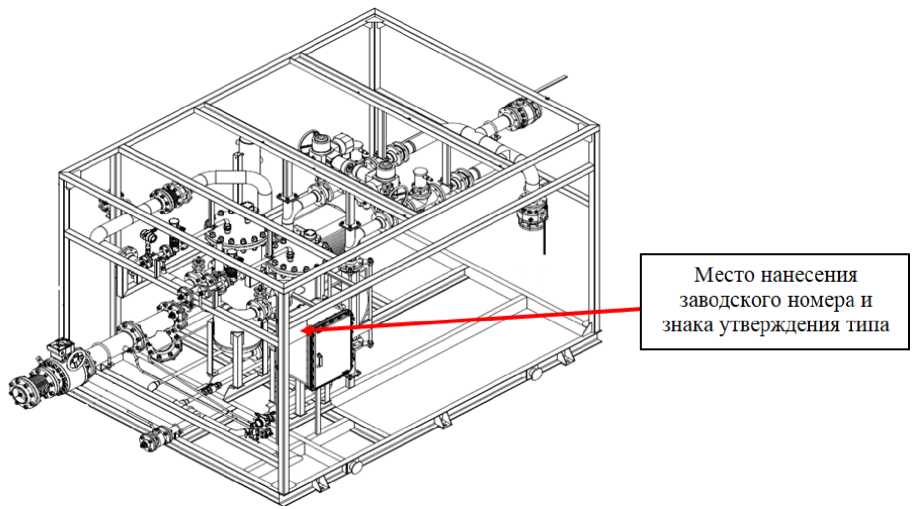

а ) Вариант общего вида установок с одним расходомером массовым

б) Вариант общего вида установок с двумя расходомерами массовыми

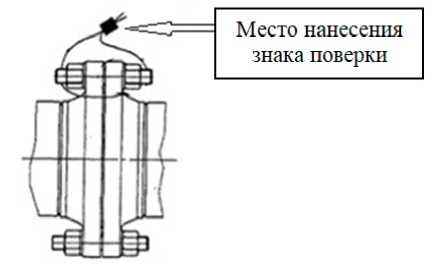

в) Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на фланцевые соединения средств измерений массы, объема и плотности жидкости установок

Рисунок 1- Общий вид средства измерений, места нанесения заводского номера, знака поверки и знака утверждения типа

Программное обеспечение

Программное обеспечение установок автономное.

Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, расчет температуры, давления, плотности измеряемой среды, усредненных за время измерения, формирование отчетов измерений, управление процессом измерений и передача результатов измерений в компьютерную сеть. Результаты измерений объема и плотности приводятся к температуре плюс 15 °С или плюс 20 °С и избыточного давлению 0 кПа согласно Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программы и таблицы приведения».

Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.

Уровень защиты программного обеспечения «средний» в соответствии с 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AGIDEL.2L

Номер версии (идентификационный номер) ПО

не ниже 2.хх.хх

Цифровой идентификатор ПО (контрольная сумма)

1DBCE604

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC-32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Рабочий диапазон расхода жидкости т/ч (м3/ч)1)

от 1 до 500

Пределы допускаемой относительной погрешности при измерении массы, %, для моделей с индексом: - 015 - 025

±0,15

±0,25

Пределы допускаемой относительной погрешности при измерении объема, %, для моделей с индексом: - 015 - 025

±0,15

±0,25

Диапазон измерений температуры измеряемой среды, °C1)

от -60 до +50

Пределы допускаемой абсолютной погрешности при измерении температуры, усредненной за время           измерений, °C,

для моделей с индексом:

- Т1

- Т2

±0,5

±1,0

Диапазон измерений плотности, кг/м3 1)

от 650 до 1000

Пределы абсолютной погрешности при измерении плотности жидкости, кг/м3, для моделей с индексом:

- П1

- П2

- П3

±0,5

±1,0

±2,0

Диапазон измерений избыточного давления измеряемой среды, МПа1)

от 0 до 1,0

Пределы приведенной погрешности при измерении давления жидкости2), %

от ±0,05 до ±1,01)

Минимальный объем измеряемой жидкости, дм3, не менее1)

1000

Минимальная масса измеряемой жидкости, кг, не менее1)

600

1)Конкретное значение указывается в паспорте на установку.

2) нормирующим значением является верхний предел измерений.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

бензин, дизельное топливо

Интерфейсы связи

цифровые с протоколами Modbus TCP, Modbus RTU, токовый

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц

380±38; 220±22

50±1

Потребляемая мощность кВ^А, не более

20

Габаритные размеры средства измерений (без площадки обслуживания, устройства слива, вспомогательных конструкций, коллектора), мм, не более - высота

- ширина

- длина

2500

6000

6000

Масса, кг, не более

10000

Окружающая среда - воздух с параметрами: - температура, °С, для установок климатического исполнения:

- У1, У2

- УХЛ1, УХЛ2, ХЛ1, ХЛ2

- относительная влажность, %

- атмосферное давление, кПа

от -40 до +40 от -60 до +40 от 30 до 100 от 84 до 107

Маркировка взрывозащиты:

ExII Gb IIA/IIB T4/T3/T2 X

ExII Gc IIA/IIB T4/T3/T2 X

Средний срок службы, лет

Средняя наработка на отказ, ч

20 40000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной маркировки или аппликацией, а также в верхней левой части титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка измерительная

ОЗНА-Агидель ЖДС ПК

1 шт.

Руководство по эксплуатации

ОИ 468.01.00.00.00.000 РЭ

1 экз.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в п. 1.5.1 «Принцип работы установок» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 1 ноября 2018 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ТУ 28.99.39-021-15301121-2019 Установки измерительные ОЗНА-Агидель ЖДС ПК. Технические условия.
