Система измерений количества и показателей качества нефти № 917 ПСП "Азнакаево"
| Номер в ГРСИ РФ: | 78891-20 |
|---|---|
| Производитель / заявитель: | АО "Транснефть - Прикамье", г.Казань |
Система измерений количества и показателей качества нефти № 917 ПСП «Азнакаево» (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти и показателей качества нефти при проведении учетных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78891-20 |
| Наименование | Система измерений количества и показателей качества нефти № 917 ПСП "Азнакаево" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 917 |
Производитель / Заявитель
АО "Транснефть - Прикамье", г.Казань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 78891-20: Описание типа СИ | Скачать | 85.5 КБ | |
| 78891-20: Методика поверки НА.ГНМЦ.0384-19 МП | Скачать | 4.7 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 917 ПСП «Азнакаево» (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти и показателей качества нефти при проведении учетных операций.
Описание
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
- объёма нефти с помощью ультразвуковых преобразователей расхода (далее по тексту - ПР), преобразователей давления и температуры;
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или ареометром в лаборатории или блоке измерений показателей качества нефти (далее по тексту - БИК) по аттестованной методике измерений плотности.
Конструктивно СИКН состоит из:
- блока измерительных линий (БИЛ);
- БИК;
- системы сбора и обработки информации (далее по тексту - СОИ);
- стационарной трубопоршневой поверочной установки (ТПУ);
- узла подключения передвижной поверочной установки (ПУ).
БИЛ состоит из одной рабочей измерительной линии (ИЛ) и одной резервной ИЛ. Любая ИЛ может быть, как рабочей, так и резервной.
БИК выполняет функции определения текущих показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: комплекс измерительно-вычислительный ТН-01 (далее по тексту - ИВК), осуществляющих сбор измерительной информации и формирование отчетных данных; три автоматизированных рабочих места оператора (далее по тексту - АРМ оператора) и АРМ химико-аналитической лаборатории, оснащенные средствами отображения, управления и печати.
Стационарная ТПУ предназначена для проведния поверки ПР на ИЛ, а также проведения контроля метрологических характеристик (КМХ) в межповерочном интервале ПР.
В составе СИКН установлены следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - регистрационный №)), приведенные в таблице 1.
Таблица 1 - Перечень СИ
|
Наименование и тип средств измерений |
Регистрационный № |
|
Комплексы измерительно-вычислительные ТН-01 |
67527-17 |
|
Счетчики жидкости ультразвуковые ALTOSONIC 5 |
65641-16 |
|
Датчики давления Метран-150 |
32854-13 |
|
Преобразователи давления измерительные 3051 |
14061-15 |
|
Датчики температуры Rosemount 3144Р |
63889-16 |
|
Наименование и тип средств измерений |
Регистрационный № |
|
Преобразователи плотности измерительные модели 7835 |
15644-96 |
|
Преобразователи плотности жидкости измерительные модели 7835 |
15644-06 |
|
Плотномеры фирмы Шлюмберже (Англия), состоящие из преобразователя плотности типа 7835 и центрального блока обработки информации типа 7925 |
13424-92 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-01, 14557-05, 14557-10 |
|
Преобразователи плотности и вязкости жидкости измерительные модели 7829 |
15642-06 |
|
Преобразователи давления измерительные КМ35 |
71088-18 |
|
Датчики температуры TMT162R |
63821-16 |
|
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 |
57762-14 |
|
Установки поверочные трубопоршневые двунаправленные OGSB |
62207-15 |
|
Термометры электронные «Ехт-01» |
44307-10 |
|
Манометры МП показывающие и сигнализирующие |
59554-14 |
|
Манометры для точных измерений типа МТИ |
1844-63 |
Узел подключения передвижной ПУ предназначен для проведения поверки и КМХ ПР по передвижной эталонной установке.
СИКН обеспечивает выполнение следующих функций :
- автоматическое измерение объемного расхода нефти в рабочем диапазоне (м3/ч);
- автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);
- автоматическое вычисление массы брутто нефти в рабочем диапазоне расхода (т);
- автоматическое вычисление объема нефти в рабочем диапазоне расхода (м3);
- автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;
- вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
- поверку и КМХ ПР по стационарной или передвижной ПУ;
- поверку стационарной ТПУ по передвижной ПУ;
- поверку и КМХ СИ на месте эксплуатации без нарушения процесса измерений, либо в лаборатории;
- автоматический отбор объединенной пробы нефти;
- автоматическое регулирование расхода нефти через БИК для обеспечения требований ГОСТ 2517-2012;
- ручной отбор точечной пробы нефти;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- защита информации от несанкционированного доступа.
Для исключения возможности несанкционированного вмешательства, которое может влиять на точность показаний СИ, входящих в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006 и в соответствии с описанием типа СИ, входящих в состав СИКН.
Программное обеспечение
Программное обеспечение (ПО) СИКН включает в себя ПО ИВК. К метрологической значимой части ПО оносится набор программных модулей, выполняющих определенные вычислительные операции. Идентификация каждого модуля производится по его наименованию и контрольной сумме.
ПО защищено от несанкцианированного доступа, изменения алгоритмов и установленных параметров системой паролей.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО ИВК приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
d1d130e5 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
6ae1b72f |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
|
Цифровой идентификатор ПО |
1994df0b |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
PP_78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
|
Цифровой идентификатор ПО |
6aa13875 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
d0f37dec |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
|
Цифровой идентификатор ПО |
58049d20 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
587ce785 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.29 |
|
Цифровой идентификатор ПО |
f41fde70 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.24 |
|
Цифровой идентификатор ПО |
4fb52bab |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.37 |
|
Цифровой идентификатор ПО |
b3b9b431 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
f3578252 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.47 |
|
Цифровой идентификатор ПО |
76a38549 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
KMH_PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
|
Цифровой идентификатор ПО |
5b181d66 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
KMH_PP_AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
|
Цифровой идентификатор ПО |
62b3744e |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
|
Цифровой идентификатор ПО |
c5136609 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c25888d2 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
|
Цифровой идентификатор ПО |
4ecfdc10 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
|
Цифровой идентификатор ПО |
82dd84f8 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
|
Цифровой идентификатор ПО |
c14a276b |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
8da9f5c4 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
41986ac5 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
|
Цифровой идентификатор ПО |
adde66ed |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
|
Цифровой идентификатор ПО |
2a3adf03 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c73ae7b9 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
|
Цифровой идентификатор ПО |
df6e758c |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
|
Цифровой идентификатор ПО |
37cc413a |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода, т/ч (м3/ч) |
от 175,6 до 910,0 (от 200 до 1000) |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: - плотность в рабочем диапазоне, кг/м3 - температура, °С - массовая доля воды, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - вязкость кинематическая в рабочем диапазоне температуры, сСт - давление насыщенных паров при максимальной температуре нефти, кПа (мм рт.ст.), не более - содержание свободного газа |
от 878 до 910 от +1 до +30 0,5 0,05 900 от 5 до 85 66,7 (500) не допускается |
|
Избыточное давление, МПа - рабочий диапазон - максимальное |
от 0,18 до 1,0 1,6 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38, 220±22 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды в помещениях, где установлено оборудование, °С - относительная влажность воздуха в помещениях, где установлено оборудование, % - атмосферное давление, кПа |
от -45 до +40 от +5 до +30 от 30 до 90 от 84 до 106 |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч |
8 20 000 |
|
Количество ИЛ, шт. |
2 (1 рабочая, 1 резервная) |
|
Режим работы СИКН |
непрерывный |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|

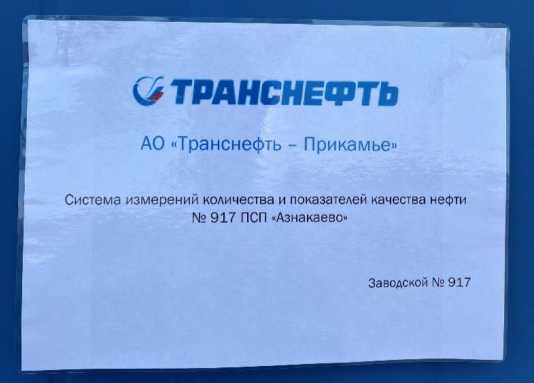

Система измерений количества и показателей качества нефти № 917 ПСП «Азнакаево», зав. № 917 |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Методика поверки |
НА.ГНМЦ.0384-19 МП |
1 экз. |
Поверка
осуществляется по документу НА.ГНМЦ.0384-19 МП «Инструкция. ГСИ. Система измерений количества и показателей качества нефти № 917 ПСП «Азнакаево». Методика поверки», утверждённому ОП ГНМЦ АО «Нефтеавтоматика» 17.12.2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда (установка трубопоршневая (стационарная или передвижная) или компакт-прувер) в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 г. №256, с пределами допускаемой относительной погрешности не более ± 0,05 %;
- средства поверки в соответствии с документами на поверку СИ, входящих в состав СИКН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой СИКН с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИКН.
Сведения о методах измерений
представлены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 917 ПСП «Азнакаево» Альметьевского РНУ филиала АО «Транснефть-Прикамье», ФР.1.29.2019.35825.
Нормативные документы
Приказ Минэнерго России № 179 от 15.03.2016 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Смотрите также
