78976-20: СД-02-2006 Измерители облачности - Производители, поставщики и поверители

Измерители облачности СД-02-2006

Номер в ГРСИ РФ: 78976-20
Производитель / заявитель: ОАО "Пеленг", Беларусь, г.Минск
Скачать
78976-20: Описание типа СИ Скачать 74.3 КБ
78976-20: Методика поверки МП 2540-0077-2020 Скачать 3.9 MБ
Нет данных о поставщике
Измерители облачности СД-02-2006 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители облачности СД-02-2006 (далее - измерители) предназначены для автоматических измерений высоты нижней границы облаков (далее - ВНГО).

Информация по Госреестру

Основные данные
Номер по Госреестру 78976-20
Наименование Измерители облачности
Модель СД-02-2006
Страна-производитель БЕЛАРУСЬ
Срок свидетельства (Или заводской номер) 19.08.2025
Производитель / Заявитель

ОАО "Пеленг", Беларусь, г.Минск

БЕЛАРУСЬ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 35
Найдено поверителей 2
Успешных поверок (СИ пригодно) 35 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78976-20: Описание типа СИ Скачать 74.3 КБ
78976-20: Методика поверки МП 2540-0077-2020 Скачать 3.9 MБ

Описание типа

Назначение

Измерители облачности СД-02-2006 (далее - измерители) предназначены для автоматических измерений высоты нижней границы облаков (далее - ВНГО).

Описание

Принцип действия основан на измерении времени прохождения инфракрасным излучением расстояния от излучателя до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и обратно. Полученные значения обрабатываются, преобразуются в цифровой код и передаются в линию связи.

Измерители состоят из блока оптико-электронного (далее - БОЭ), основания. БОЭ состоит из оптической системы с передающим и принимающим каналами, платы управления с микропроцессором.

Излучаемый свет на своем пути отражается, рассеивается и поглощается атмосферными частицами, образуя профиль отраженного сигнала (далее - эхо-сигнал). Эхо-сигнал, по алгоритмам ОАО «ПЕЛЕНГ», обрабатывается встроенным программным обеспечением, установленным микропроцессоре в БОЭ. При этом выделяется до трех слоев облачности (при наличии) и определяется их нижняя граница. Если нижняя граница облачности размыта, то измеряется вертикальная видимость.

В качестве излучателя используется полупроводниковый импульсный лазер с длиной волны 915 нм, выходной мощностью (среднее значение) 36 мВт, в качестве приемника -кремниевый лавинный фотодиод.

Измерители имеют последовательные интерфейсы связи RS-232, RS-485, USB.

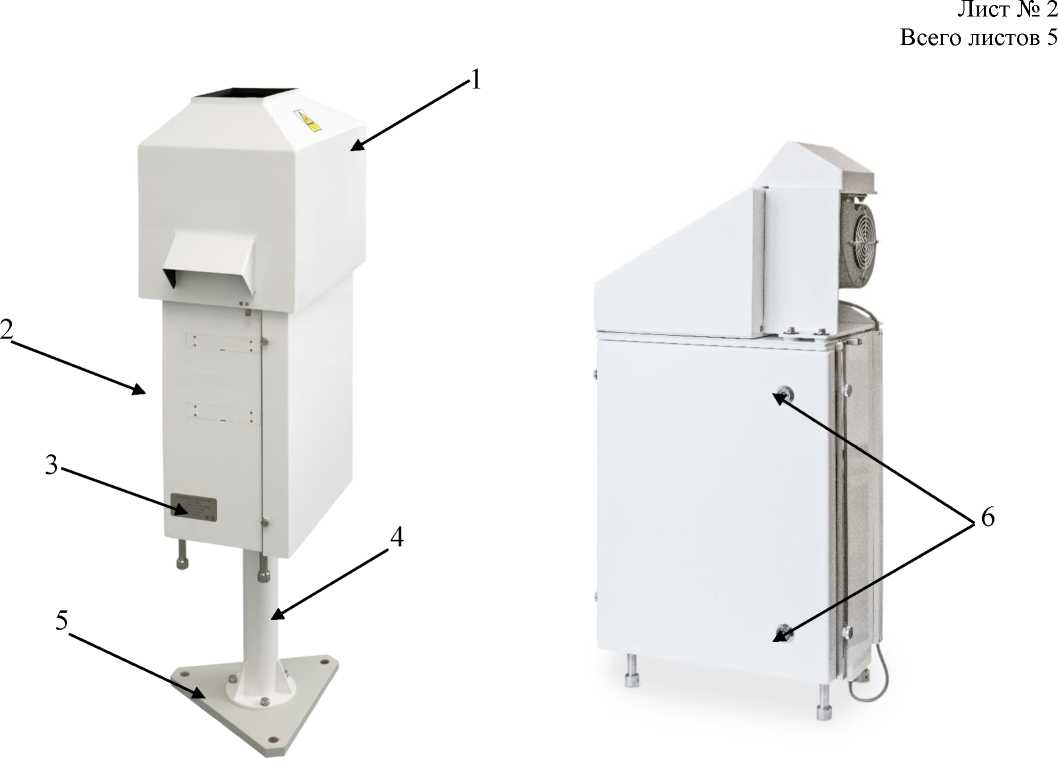

Внешний вид измерителей приведен на рисунке 1.

Пломбировка не предусмотрена, для защиты измерителей от несанкционированного доступа применяются замки. Места расположения замков представлена на рисунке 1.

Рисунок 1 - Общий вид измерителей облачности СД-02-2006 1 - замки на корпусе.

Программное обеспечение

Измерители имеют: встроенное программное обеспечение (далее - ПО) 6272.00.00.000_6272. 12.01.000_DD5_v.1.00.HEX и автономное ПО INGO2008.

Автономное ПО предназначено для обработки измерительной информации, выдачи информации в линию связи, а также для отображения и хранения результатов измерений на ПК. Уровень защиты программного обеспечения «средний» в соответствии с РД 50.2.077-2014.

Встроенное ПО предназначено для обеспечения управления и проведения измерений. Уровень защиты программного обеспечения «высокий» в соответствии с РД 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Ingo2008.exe

Номер версии (идентификационный номер) ПО

не ниже 2.3.3

Идентификационное наименование ПО

6272.00.00.000_6272. 12.01.000_DD5_v.1.

00.HEX

Номер версии (идентификационный номер) ПО

не ниже 1.00

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений ВНГО, м

от 15 до 7000

Пределы допускаемой погрешности измерений ВНГО:

- абсолютной, м, в диапазоне измерений от 15 до 100 м включ.

±10

- относительной, %, в диапазоне измерений св. 100 до 2000 м включ.

±10

- относительной, %, в диапазоне измерений св. 2000 до 7000 м

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Длительность одного цикла измерений, с, не более

15

Номинальное напряжение питания сети переменного тока, с номинальной частотой 50 Гц, В

от 207 до 253

Потребляемая мощность, 1±А, не более

150

Габаритные размеры, мм, не более: - длина - ширина - высота

340

530 1400

Масса, кг, не более

80,0

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, гПа

от -50 до +50 95 от 600 до 1067

Средняя наработка на отказ, ч

10000

Срок службы, лет, не менее

10

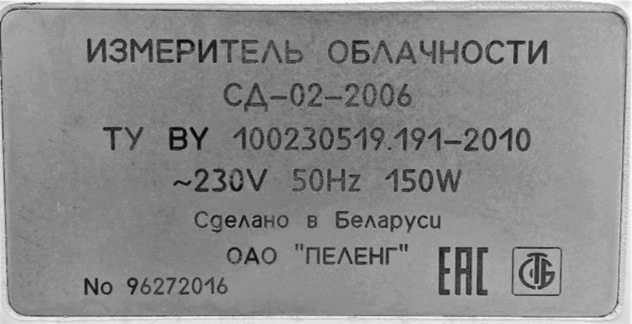

Знак утверждения типа

наносится на табличку корпуса измерителя фотохимическим методом и на руководство по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность измерителей высоты облачности СД-02-2006

Наименование

Обозначение

Количество

БОЭ в составе:

6272.01.00.000

Блок измерительный

6272.01.01.000

1 шт.

Кожух

6272.01.02.000

1 шт.

Основание

6272.01.01.100

1 шт.

ПО (на диске)

1530.100230519. 6272-01

1 шт.

Комплект монтажный

6272.00.02.000

1 шт.

Комплект запасных частей, инструмента и приспособлений

6272.00.03.000

1 шт.

Руководство по эксплуатации

6272.00.00.000РЭ

1 экз.

Формуляр

6272.00.00.000ФО

1 экз.

Методика поверки

МП 2540-0077-2020

1 экз.

ПК

1 шт.*

Монитор

1 шт.*

Источник бесперебойного питания

1 шт.*

Расширитель портов

1 шт.*

* Поставляется по согласованию с заказчиком, конфигурация уточняется при заказе

Поверка

осуществляется по документу МП 2540-0077-2020 «ГСИ. Измерители облачности СД-02-2006.

Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.05.2020 года.

Основные средства поверки:

Генераторы импульсов серии АКИП-3300, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68025-17.

Дальномер лазерный Leica Disto D510, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53755-13.

Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И.Менделеева», для средств измерений высоты нижней границы облачности в диапазоне от 10 до 10000 м, абсолютная погрешность ±0,5 м в диапазоне от 10 до 50 м включительно, относительная погрешность ±1 % в диапазоне свыше 50 до 10000 м.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик измерителей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Приказ № 436 от 19.10.2015 г. Министерства природных ресурсов и экологии «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Локальная поверочная схема для средств измерений высоты нижней границы облачности в диапазоне от 10 до 10000 м, согласованная ФГУП «ВНИИМ им. Д.И.Менделеева»

Технические условия ТУ BY 100230519.191-2010
