79000-20: СИГР-2 Система измерительная для стендовых испытаний главных редукторов вертолетов - Производители, поставщики и поверители

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-2

Номер в ГРСИ РФ: 79000-20
Производитель / заявитель: ООО "ПКЦ Системы ТРИАЛ", г.Москва
Скачать
79000-20: Описание типа СИ Скачать 174.9 КБ
79000-20: Методика поверки СТ720-019.01 МП Скачать 12 MБ
Нет данных о поставщике
Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-2 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-2 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, избыточного давления рабочей жидкости и газа, виброускорения, силы и напряжения переменного тока, уровня рабочей жидкости, расхода рабочей жидкости и температуры и формирования на основе полученных данных сигналов управления сложными технологическими процессами и объектами, а также для регистрации и отображения результатов измерений и расчетных величин.

Информация по Госреестру

Основные данные
Номер по Госреестру 79000-20
Наименование Система измерительная для стендовых испытаний главных редукторов вертолетов
Модель СИГР-2
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 02
Производитель / Заявитель

ООО "ПКЦ Системы ТРИАЛ", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 5
Найдено поверителей 2
Успешных поверок (СИ пригодно) 5 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 19.11.2024

Поверители

Скачать

79000-20: Описание типа СИ Скачать 174.9 КБ
79000-20: Методика поверки СТ720-019.01 МП Скачать 12 MБ

Описание типа

Назначение

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-2 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, избыточного давления рабочей жидкости и газа, виброускорения, силы и напряжения переменного тока, уровня рабочей жидкости, расхода рабочей жидкости и температуры и формирования на основе полученных данных сигналов управления сложными технологическими процессами и объектами, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Функционально система состоит из измерительных каналов (ИК):

- ИК крутящего момента силы;

- ИК частоты вращения;

- ИК избыточного давления рабочей жидкости и воздуха;

- ИК виброускорения;

- ИК расхода рабочей жидкости;

- ИК температуры;

- ИК напряжения переменного тока;

- ИК силы переменного тока;

- ИК уровня рабочей жидкости.

ИК системы состоят из:

а) первичных измерительных преобразователей (ПИП):

- датчик крутящего момента силы БИКМ-М-106М, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 58082-14;

- датчик тахометрический МЭД-1, рег. № 64257-16;

- вибропреобразователь АР2037-100, рег. № 70872-18;

- термометр сопротивления ДТС064-50М, рег. № 28354-10;

- преобразователь давления измерительный DMP, рег. № 56795-14;

- преобразователь расхода турбинный ТПР, рег. № 8326-04;

- преобразователь переменного тока измерительный MCR-SL, рег. № 39163-08

- преобразователь напряжения переменного тока измерительный MCR-VAC, рег. № 39164-08;

- уровнемер ДУЕ-1, рег. № 10788-14.

б) вторичной электрической части ИК (ВИК), которая представляет собой стойку управления с размещенными в ней многоканальным измерительным усилителем MGCplus (далее - усилитель MGCplus), конвертором «USB/RS485 СК201» - AC4, консолью управления, источником бесперебойного питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП).

Принцип действия ИК крутящего момента силы основан на преобразовании частотного сигнала от датчика в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчика тахометрического в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК избыточного давления рабочей жидкости основан на преобразовании аналогового сигнала от датчика давления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала от вибропреобразователя в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК расхода основан на преобразовании импульсного сигнала от датчика расхода в цифровой код с последующим вычислением ПЭВМ значений расхода рабочей жидкости по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК силы переменного тока основан на преобразовании сигналов силы переменного тока на измерительном преобразователе в цифровой код с последующим вычислением ПЭВМ значений силы переменного тока по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК напряжения переменного тока основан на преобразовании сигналов напряжения переменного тока на измерительном преобразователе в цифровой код с последующим вычислением ПЭВМ значений напряжения переменного тока по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК уровня рабочей жидкости основан на аналогово-цифровом преобразовании сигнала в виде силы постоянного электрического тока от датчика уровня в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Общий вид стойки управления системы, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.

Общий вид других компонентов системы представлен на рисунках 2-12.

Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом в соответствии с рисунком 13.

Знак поверки наносится на стойку управления в виде наклейки в соответствии с рисунком 1 и в свидетельство о поверке в виде оттиска клейма.

М Место нанесения знака утверждения типа и знака поверки

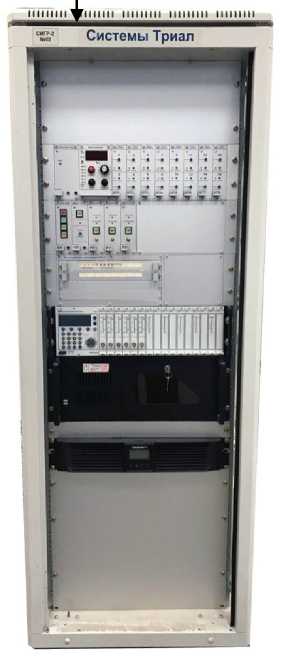

Рисунок 1 - Общий вид стойки управления

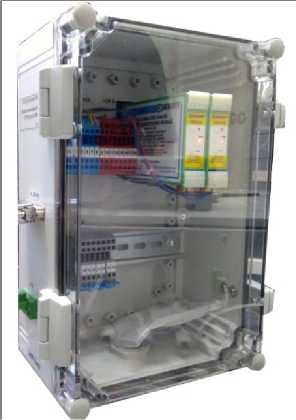

Рисунок 2 - Шкаф измерительный тока и напряжения

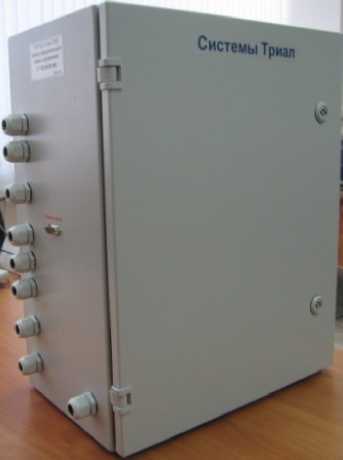

Рисунок 3 - Шкаф кроссовый

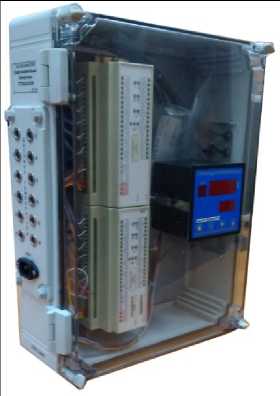

Рисунок 4 - Шкаф измерительный температуры

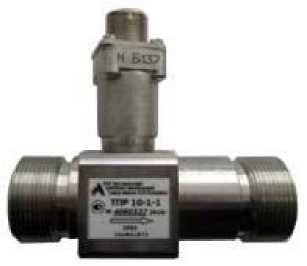

Рисунок 5 - Датчик расхода

Рисунок 6 - Датчик тахометрический МЭД-1

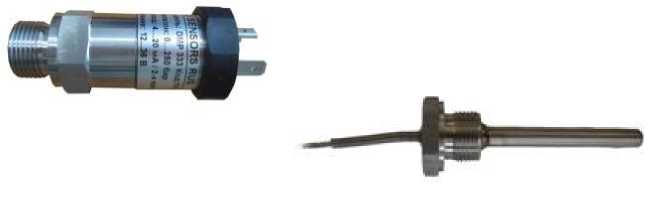

Рисунок 8 - Термометр сопротивления ДТС064-50М

Рисунок 7 - Датчик давления DMP

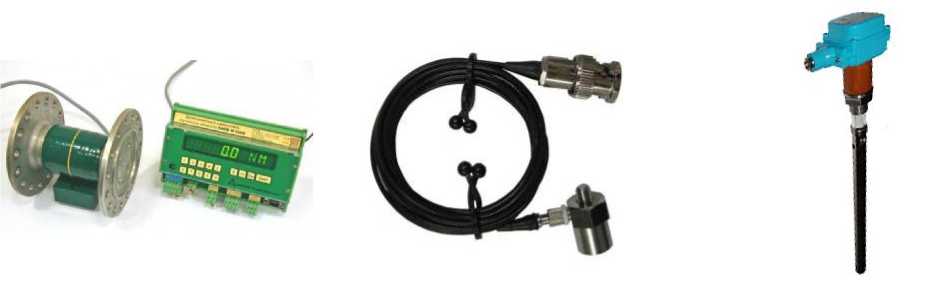

Рисунок 10 -Вибропреобразователь АР2037

Рисунок 9 - Датчик

БИКМ М-106М

Рисунок 11 - Уровнемер

ДУЕ-1

Рисунок 12 - Рабочее место оператора

Рисунок 13 - Внешний вид замка на дверце стойки управления

Пломбирование системы не предусмотрено.

Программное обеспечение

Работа системы осуществляется под управлением программного обеспечения (ПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК системы, расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GarisGrad.dll

GarisAspf.dll

GarisInterpreter.dll

Номер       версии

(идентификационный номер) ПО

0.0.0.147

0.0.0.147

0.0.0.148

Цифровой идентификатор ПО

1f4635a21a99f1273dff

5e796bee6ff9

194871dff7167e722032

913377f6a8a0

1b81ee91d1a68a1b6f6f 04c06b434198

Другие идентификационные данные,        если

имеются

Библиотека фильтрации, градуировочных расчетов

Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала

Библиотека формул вычисляемых каналов

Технические характеристики

Таблица 2 - Метрологические характеристики

Измеряемая величина

Количество ИК

Диапазон измерений (ДИ)

ПИП

ВИК

Характеристики погрешности ИК

Тип

Выходной сигнал

Характерис тики погрешнос ти

Характеристики погрешности

1

2

3

4

5

6

7

8

Крутящий момент силы

1

от 1 до 4000 Н^м (ДП от 0 до 4000 Н-м)

БИКМ-М-106М

от 4 до

20 мА

Y = ±0,2 % от ВП

Y = ±0,25 % в поддиапазоне от 1 до 2000 Н-м включ. Д = ±(0,005 •Х - 8) Н-м в поддиапазоне св. 2000 до 4000 Н-м

Y = ±0,5 % в поддиапазоне от 1 до 2000 Им включ.

6 = ±0,5 % в поддиапазоне св. 2000 до 4000 Им

2

от 1 до 10000 Им (ДП от 0 до 10000 Н-м)

от 4 до

20 мА

Y = ±0,25 % в поддиапазоне от 1 до 5000 Н-м включ. Д = ±(0,005 •Х - 20) Н-м в поддиапазоне св. 5000 до 10000 Н-м •

Y = ±0,5 % в поддиапазоне от 1 до 5000 Им включ.

6 = ±0,5 % в поддиапазоне св. 5000 до 10000 Им

Частота вращения

2

от 10 до 3000 об/мин

МЭД-1

от 20 до 1800 Гц

6 = ±0,1 %

6 = ±1,4 % в диапазоне от 10 до 250 об/мин включ.

6 = ±0,4 % в диапазоне св. 250 до 3000 об/мин

6 = ±1,5 % в диапазоне от 10 до 250 об/мин включ.

6 = ±0,5 % в диапазоне св. 250 до 3000 об/мин

1

от 10 до 4000 об/мин

от 20 до 1800 Гц

6 = ±1,4 % в диапазоне от 10 до 250 об/мин включ.

6 = ±0,4 % в диапазоне св. 250 до 4000 об/мин

6 = ±1,5 % в диапазоне от 10 до 250 об/мин включ.

6 = ±0,5 % в диапазоне св. 250 до 4000 об/мин

Расход рабочей жидкости

1

от 105 до

130 л/мин

ТПР15

от 100 до 500 Гц

6 = ±0,5 %

6 = ±2,5 %

6 = ±3,0 %

1

от 180 до 240 л/мин

ТПР17

от 100 до 500 Гц

Виброускорение

8

от 10 до 500 м/с2 (ДП от 1 до 50 g)

АР2037-100

от 100 до 500 Гц

6 = ±16 %

6 = ±4,0 %

6 = ±20,0 %

Давление

3

от 0 до 6000 Па

DMP331i

от 4 до

20 мА

Y = ±0,1 %

Y = ±0,9 %

Y = ±1,0 %

Продолжение таблицы 2

1

2

3

4

5

6

7

8

Давление

5

от 0 до 0,6 МПа

DMP331

От 4 до 20 мА

Y = ±0,35 %

Y = ±0,65 %

Y = ±1,0 %

7

от 0 до 10,0 МПа

DMP333

Температура

24

от 0 до +150 °С

ДТС064-50М.В3

50М (428)

Д = ±(0,3+0,0054) °С

Y = ±0,65 %

Д = ±2,0 °С

Сила переменного тока

6

от 0,0 до 200,0 А с номинальной частотой 400 Гц

MCR-SL

От 4 до 20 мА

6 = ±0,5 %

Y = ±2,0 %

Y = ±2,5 %

Напряжение переменного тока

6

от 0,0 до 250,0 В с номинальной частотой 400 Гц

MCR-VAC

От 4 до 20 мА

6 = ±0,5 %

Y = ±2,0 %

Y = ±2,5 %

Уровень рабочей жидкости

2

от 0 до 980 мм

ДУЕ-1

От 4 до 20 мА

Y = ±1,0 %

Y = ±0,1 %

Д = ±11,0 мм

Примечания:

Y — пределы допускаемой приведенной погрешности, нормированные от разницы между верхней и нижней границами ДИ;

Д - пределы допускаемой абсолютной погрешности;

6 - пределы допускаемой относительной погрешности;

ВП - верхняя граница диапазона измерений;

ДП - диапазон показаний;

Х - текущее измеренное значение.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре +25 °С, %

- атмосферное давление, кПа

от +10 до +30 от 30 до 80 от 97,3 до 104,6

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220+22 50+1

Максимальная потребляемая мощность, В-А, не более

500

Таблица 4 - Массогабаритные характеристики компонентов системы

Компонент системы

Габаритные размеры мм, не более

Масса, кг, не более

длина

ширина

высота

Стойка управления

600

600

1700

145,0

Шкаф измерительный тока и напряжения

250

450

550

25,0

Шкаф измерительный температуры

140

350

400

5,0

Шкаф кроссовый 4-20

140

350

400

5,0

Датчик крутящего момента силы БИКМ-М

210

50

391

15,5

Датчик тахометрический МЭД-1

14

14

55

0,3

Датчик давления DMP

110

35

35

0,2

Вибропреобразователь АР2037-100

23

15

17

0,01

Термометр сопротивления ДТС064-50М

80

20

20

0,1

Уровнемер ДУЕ-1

150

120

1170

7,0

Преобразователь расхода турбинный ТПР

160

130

157

5,5

Знак утверждения типа

наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Стойка управления

СТ720.30.00.000-02

1 шт.

Системный блок

-

1 шт.

Источник бесперебойного питания

-

1 шт.

АЦП (с процессором)

-

1 шт.

Многоканальный измерительный усилитель

MGCplus

1 шт.

Конвертер USB/RS485

АС4

1 шт.

Рабочее место оператора

-

1 шт.

Датчик крутящего момента силы

БИКМ-М-106М

3 шт.

Датчик тахометрический

МЭД-1-15-2,0

3 шт.

Датчик давления

DMP

15 шт.

Датчик расхода

ТПР15-3-1

1 шт.

Датчик расхода

ТПР17-3-1

1 шт.

Вибропреобразователь

АР2037-100

8 шт.

Термометр сопротивления

ДТС064-50М.В3.80

24 шт.

Уровнемер

ДУЕ-1

2 шт.

Продолжение таблицы 5

1

2

3

Шкаф измерительный тока и напряжения

Преобразователь тока

Преобразователь напряжения

СТ720.91.00.000

MCR-SL-S-200-I-LP

MCR-VAC-UI-0-DC

1 шт.

6 шт.

6 шт.

Шкаф измерительный температуры

СТ720.82.00.000

1 шт.

Шкаф кроссовый 4-20

СТ720.00.43.000

1 шт.

Шкаф кроссовый 4-20

СТ720.00.44.000

1 шт.

Комплект кабелей

1 комплект

Комплект ЗИП

-

В соответствии с таблицей 7

Программное обеспечение

Гарис

1 шт.

Формуляр

СТ720.20.00.000-02 ФО

1 экз.

Руководство по эксплуатации

СТ720.20.00.000-02 РЭ

1 экз.

Методика поверки

СТ720-019.01 МП

1 экз.

Таблица 6 - Комплект ЗИП

Наименование

Обозначение

Количество

Кабель для поверки ИК момента

СТ630.000.07.000

1 шт.

Кабель для поверки IU

СТ730.00.14.000

1 шт.

Кабель для поверки ДВ

СТ720.00.16.000

2 шт.

Кабель питания генератора тест-сигнала

СТ720.00.21.000

1 шт.

Генератор тест-сигнала

СТ720.00.20.000

1 шт.

Кабель для поверки ДР и IU

СТ720.00.14.000

1 шт.

Кабель для поверки ИК температуры

СТ720.81.00.000

1 шт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Смотрите также

Дозаторы весовые автоматические дискретного действия Ventodigit IV (далее — средство измерений) предназначены для измерений массы.
79002-20
РУМ Расходомеры ультразвуковые многолучевые
ООО "Валком", г.С.-Петербург
Расходомеры ультразвуковые многолучевые РУМ (далее - расходомеры) предназначены для измерений объемного и/или массового расхода и плотности жидких сред.
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Адыгейская ВЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПТФ «Комсомольская» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, потребленной и переданной за установленные ин...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «НЭСК» для ГТП «АО «НЭСК» - Сочи (ПС 220/110/10 кВ «Дагомыс», ПС 110/6 кВ «Верещагинская») (далее - АИИС КУЭ) предназначена для измерений активной...
