Накопители электрических параметров НЭП-К
| Номер в ГРСИ РФ: | 79086-20 |
|---|---|
| Производитель / заявитель: | ЗАО "НТЦ "Диапром", г.Москва |
Накопители электрических параметров НЭП-К (далее по тексту - НЭП-К) предназначены для измерений среднеквадратического значения фазного напряжения переменного тока и среднеквадратического значения силы переменного тока, а также накопления и хранения в энергонезависимой памяти значений электрических параметров электроприводной арматуры (далее по тексту - ЭПА).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79086-20 |
| Действует | по 01.09.2030 |
| Наименование | Накопители электрических параметров |
| Модель | НЭП-К |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | af898ff9-8801-d7b4-8e09-d513d8db43b5 |
Производитель / Заявитель
Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
1918
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1918 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
79086-20: Описание типа
2024-79086-20.pdf
|
Скачать | 538.7 КБ | |
|
79086-20: Методика поверки
2022-mp79086-20.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Накопители электрических параметров НЭП-К (далее по тексту — накопители) предназначены для измерений среднеквадратического значения фазного напряжения переменного тока, среднеквадратического значения силы переменного тока, электрического сопротивления постоянного тока, а также накопления и хранения в энергонезависимой памяти значений электрических параметров электроприводной арматуры.
Описание
Конструктивно накопители выполнены в виде металлического короба.
Подвод кабелей внешних подключений выполнен на торцах накопителей.
К данному типу накопителей относятся накопители НЭП-К трех исполнений: НЭП-К ДКНБ.468157.004, НЭП-К ДКНБ.468157.004-01 и НЭП-К ДКНБ.468157.004-02.
Исполнение НЭП-К ДКНБ.468157.004 состоит из модуля НЭП-512М ДКНБ.687281.137; датчика тока ДТ-3П ДКНБ.433649.005; датчика напряжения ДН-3П ДКНБ.433649.006 и кабеля сигнального НЭП-512-S-E ДКНБ.685623.021.
Исполнение НЭП-К ДКНБ.468157.004-01 состоит из модуля измерительного НЭП-512Н ДКНБ.687281.157; модуля измерительного МДТН-Н ДКНБ.687281.158; кабеля сигнального НЭП-512-8-Р ДКНБ.685623.030.
Исполнение НЭП-К ДКНБ.468157.004-02 состоит из модуля измерительного НЭП-512Р ДКНБ.687281.149; модуля измерительного МДТН-Р ДКНБ.687281.153; кабеля сигнального НЭП-512-S-? ДКНБ.685623.030.
Исполнения отличаются друг от друга составом, габаритными размерами и массой. Исполнение НЭП-К ДКНБ.468157.004-02 дополнительно оснащено каналом измерений электрического сопротивления постоянного тока.
Каждая составная часть накопителей заключена в отдельный металлический противопожарный корпус и соединена между собой кабелем сигнальным.
Принцип действия накопителей основан на измерении среднеквадратических значений напряжения и силы переменного тока синусоидальной формы путем измерения мгновенных значений с использованием 12-16-ти разрядного аналого-цифрового преобразователя (далее по тексту - АЦП) при частоте дискретизации до 25 кГц.
Накопители выполняют следующие функции:
- принимают сигналы среднеквадратического значения фазного напряжения переменного тока;
- принимают сигналы среднеквадратического значения силы переменного тока;
- принимают сигналы силы переменного тока от концевых выключателей и отображает полученные значения во внешнем программном обеспечении;
- преобразовывают принятые сигналы во вторичные сигналы напряжения переменного тока;
- имеют гальваническую развязку сигналов;
- измеряют принятые и преобразованные вторичные сигналы напряжения переменного тока;
- измеряют электрическое сопротивление постоянного тока (исполнение НЭП-К ДКНБ.468157.004-02);
- обеспечивают хранение результатов измерений на карте памяти в виде файлов;
- поддерживают операции по обмену данными с персональным компьютером (далее по тексту - ПК) по каналам Ethernet и USB.
Нанесение знака поверки на накопители не предусмотрено.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на шильдик, наклеиваемый на корпус накопителя, и имеет цифровое обозначение.
Общий вид исполнений накопителей представлен на рисунках с 1 по 3. Места пломбирования от несанкционированного доступа представлены на рисунках с 4 по 10.

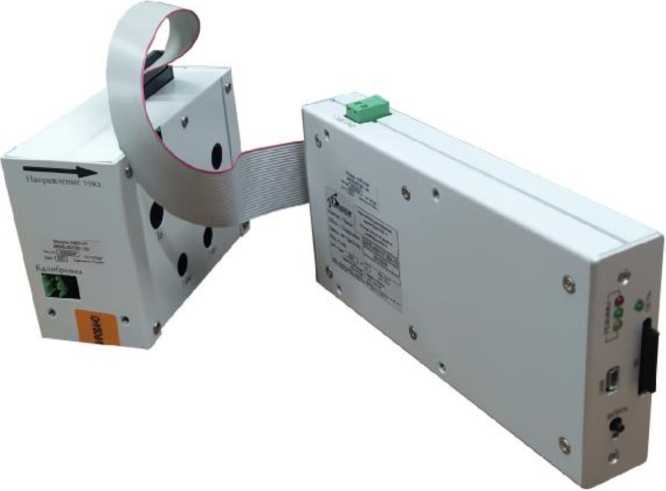

Рисунок 1 - Общий вид НЭП-К ДКНБ.468157.004
Рисунок 2 - Общий вид НЭП-К ДКНБ.468157.004-01
Рисунок 3 - Общий вид НЭП-К ДКНБ.468157.004-02
Рисунок 4 - Место пломбирования от несанкционированного доступа модуля НЭП-512М

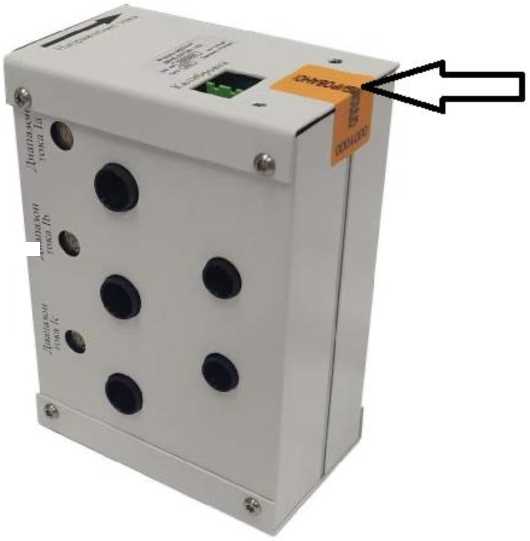

Рисунок 5 - Места пломбирования от несанкционированного доступа датчика тока ДТ-3П
Рисунок 6 - Места пломбирования от несанкционированного доступа датчика напряжения ДН-3П

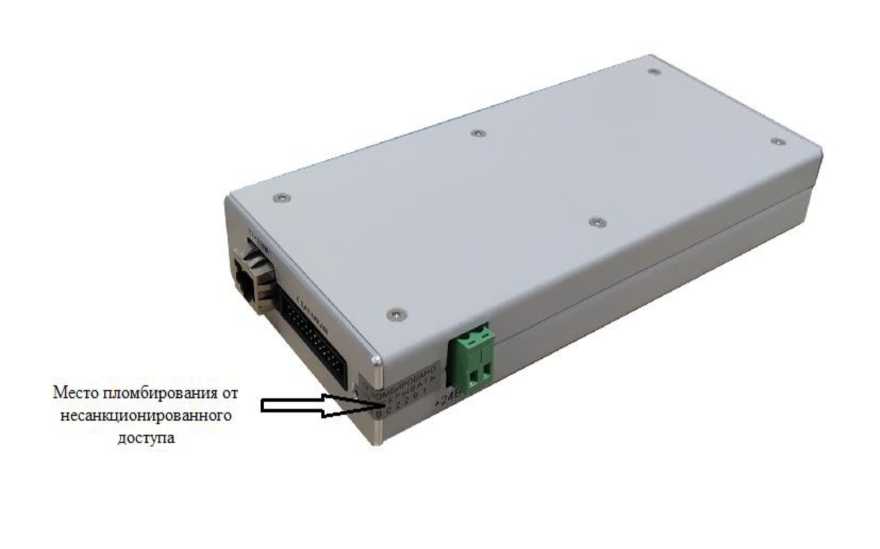

Рисунок 7 - Место пломбирования от несанкционированного доступа модуля НЭП-512Н
tfNf
Место пломбирования от несанкционированного доступа

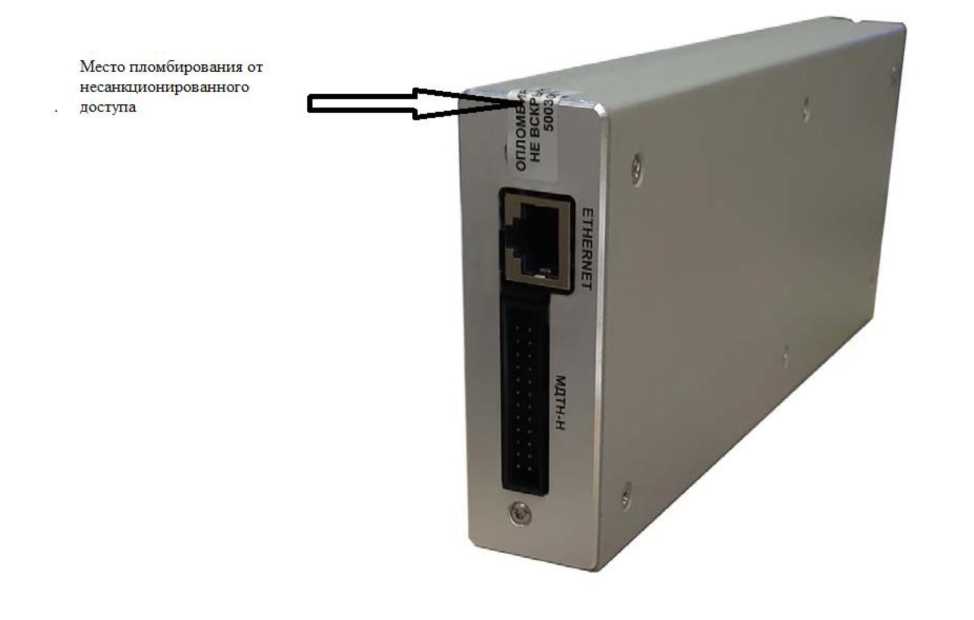

Рисунок 8 - Место пломбирования от несанкционированного доступа модуля МДТН-Н
Рисунок 9 - Место пломбирования от несанкционированного доступа модуля НЭП-512Р

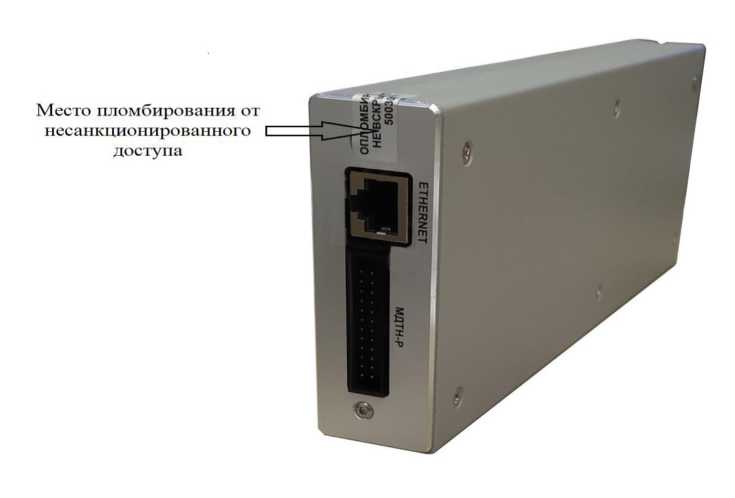

Рисунок 10 - Место пломбирования от несанкционированного доступа модуля МДТН-Р
Программное обеспечение
Накопители имеют встроенное и внешнее программное обеспечение (далее по тексту -ПО).
Встроенное ПО реализовано аппаратно и является метрологически значимым.
Встроенное ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Внешнее ПО предназначено для отображения записанных или сохраненных сигналов электроприводной арматуры и не является метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Внешнее |
Встроенное | |
|
Идентификационное наименование программы |
«Registrator-21» |
«AlteraAdc.rbf» |
|
Номер версии (идентификационный номер ПО) |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратического значения фазного напряжения переменного тока в диапазоне частот от 40 до 2000 Гц, В |
от 2,5 до 250 |
|
Пределы допускаемой основной приведенной (к верхней границе диапазона измерений) погрешности измерений среднеквадратического значения фазного напряжения переменного тока, % |
+0,5 |
|
Диапазоны измерений среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 2000 Гц, А |
от 0,05 до 2,5 от 0,1 до 10 от 0,5 до 50 от 1,0 до 100 от 1,5 до 150 |
|
Пределы допускаемой основной приведенной (к верхней границе диапазона измерений) погрешности измерений среднеквадратического значения силы переменного тока, %1) |
+0,5 |
|
Пределы допускаемой дополнительной приведенной (к верхней границе диапазона измерений) погрешности измерений среднеквадратического значения фазного напряжения и силы переменного тока, значения электрического сопротивления2), вызванной изменением температуры окружающего воздуха в пределах рабочего диапазона температур на каждый 1 °С , % |
+0,1 |
|
Диапазон измерений электрического сопротивления постоянного тока, Ом2) |
от 0,2 до 1000 |
|
Пределы допускаемой приведенной погрешности измерений электрического сопротивления в интервале измерительного поддиапазона от 0,2 Ом до 2 Ом включ., % 2) |
+1,5 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления в интервале измерительного поддиапазона (св. 2 Ом до 1000 Ом), %2) |
+1 |
|
1) Для диапазона измерений среднеквадратического значения силы переменного тока от 1,5 до 150 А в диапазоне от 120 до 150 А в диапазоне частот от 40 до 45 Гц, пределы допускаемой основной приведенной погрешности измерений среднеквадратического значения силы переменного тока составляют +2,7 %; 2) для исполнения НЭП-К ДКНБ.468157.004-02 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон индикации среднеквадратического значения силы переменного тока от концевых выключателей(пускателей), мА |
от 0 до 200 |
|
Допустимая перегрузка при измерении среднеквадратического значения силы переменного тока, А, не более |
1,5-1п1) |
|
Допустимая перегрузка при измерении среднеквадратического значения силы переменного тока от концевых выключателей (пускателей), А, не более |
1,5*Iп |
|
Допустимая перегрузка по напряжению для измерительных каналов, В, не более |
1,5 • Uп2) |
Продолжение таблицы 3
|
1 |
2 |
|
Продолжительность подачи максимального сигнала силы переменного тока для встроенной линии калибровки фазного тока, с, не более |
5 |
|
Количество измерительных каналов напряжения |
3 |
|
Количество измерительных каналов тока |
3 |
|
Количество каналов тока концевых выключателей(пускателей) |
2 |
|
Количество каналов измерений электрического сопротивления постоянного тока3) |
3 |
|
Параметры электрического питания от источника постоянного тока: - напряжение постоянного тока, В - напряжение постоянного тока, PoE IEEE 802.3af, В, не более4) |
24±1,2 57 |
|
Максимальная потребляемая мощность, Вт, не более |
5 |
|
Монтажный диаметр токонесущего провода, мм, не более |
9,0 |
|
Монтажный диаметр провода концевого выключателя(пускателя), мм, не более |
8,0 |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более |
от -25 до +60 98 |
|
Габаритные размеры (длина^высота^ширина), мм, не более: 1) для исполнения НЭП-К ДКНБ.468157.004 - для модуля НЭП-512М ДКНБ.687281.137 - для датчика тока ДТ-3П ДКНБ.433649.005 - для датчика напряжения ДН-3П ДКНБ.433649.006 2) для исполнения НЭП-К ДКНБ.468157.004-01 - модуля измерительного НЭП-512Н ДКНБ.687281.157 - модуля измерительного МДТН-Н ДКНБ.687281.158 3) для исполнения НЭП-К ДКНБ.468157.004-02 - модуля измерительного НЭП-512Р ДКНБ.687281.149 - модуля измерительного МДТН-Р ДКНБ.687281.153 |
200,4x90,0x29,6 85,2x77,0x26,6 87,0x92,0x28,8 188,6x94,0x29,5 127x95x65 188,6x94,0x29,5 127x95x65 |
|
Масса, кг, не более: 1) для исполнения НЭП-К ДКНБ.468157.004 - для модуля НЭП-512М ДКНБ.687281.137 - для датчика тока ДТ-3П ДКНБ.433649.005 - для датчика напряжения ДН-3П ДКНБ.433649.006 - для кабеля сигнального НЭП-512^-К ДКНБ.685623.021 2) для исполнения НЭП-К ДКНБ.468157.004-01 - модуля измерительного НЭП-512Н ДКНБ.687281.157 - модуля измерительного МДТН-Н ДКНБ.687281.158 - для кабеля сигнального НЭП-512-S-P ДКНБ.685623.030 3) для исполнения НЭП-К ДКНБ.468157.004-02 - модуля измерительного НЭП-512Р ДКНБ.687281.149 - модуля измерительного МДТН-Р ДКНБ.687281.153 - для кабеля сигнального НЭП-512-S-P ДКНБ.685623.030 |
0,6 0,3 0,35 0,03 0,57 0,75 0,03 0,57 0,75 0,03 |
Продолжение таблицы 3___________________________________________________________
|
1 |
2 |
|
Среднее время наработки на отказ, ч |
60000 |
|
Средний срок службы, лет |
10 |
|
1) Iп - верхний предел диапазона измерений при измерении среднеквадратического значения силы переменного тока; 2) Uп - верхний предел диапазона измерений при измерении среднеквадратического значения фазного напряжения переменного тока; 3) для исполнения НЭП-К ДКНБ.468157.004-02; для исполнения НЭП-К ДКНБ.468157.004-01 и НЭП-К ДКНБ.468157.004-02. | |
Знак утверждения типа
наносят на табличку накопителя методом термопечати или трафаретной печати и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Накопитель электрических параметров НЭП-К |
ДКНБ.468157.004 или ДКНБ.468157.004-01 или ДКНБ.468157.004-02 |
1 шт. |
|
Накопитель электрических параметров НЭП-К. Формуляр |
ДКНБ.468157.004ФО |
1 экз. |
|
Накопитель электрических параметров НЭП-К. Руководство по эксплуатации |
ДКНБ.468157.004РЭ |
1 экз. |
|
Кабель мини USB 5 pin |
- |
1 шт. |
|
ГСИ. Накопитель электрических параметров НЭП-К. Методика поверки |
- |
1 экз. |
|
Программное обеспечение «Registrator-21». Руководство оператора |
ДКНБ.00188 34 |
1 экз. |
|
Флэш-карта (формат SD/microSD, емкость 8-32 Гбайт) |
- |
1 шт. |
|
Разъем 3ESDV-04P |
- |
1 шт. |
|
Разъем 5ESDV-02P |
- |
1 шт. |
|
Кабель калибровочный |
ДКНБ.685613.013 |
1 шт. в адрес поставки по требованию Заказчика |
|
Компакт-диск с ПО «Registrator-21» |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 2.4 «Подключение и функционирование» руководства по эксплуатации ДКНБ.468157.004РЭ
Нормативные документы
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 14 мая 2015 г. № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1 • 106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ДКНБ.468157.004ТУ Накопители электрических параметров НЭП-К. Технические условия.
