Термоиндикаторы пороговые однократного применения Axitron (Акситрон)
| Номер в ГРСИ РФ: | 79140-20 |
|---|---|
| Производитель / заявитель: | ООО "Аксилоджик", г.Москва |
Термоиндикаторы пороговые однократного применения Axitron (Акситрон) (далее по тексту - термоиндикаторы) предназначены для измерений и регистрации температуры окружающей среды в помещениях для хранения и при перевозке различной продукции, а также для индикации превышения («Тревога») или не превышения («Норма») установленных пороговых значений температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79140-20 |
| Наименование | Термоиндикаторы пороговые однократного применения |
| Модель | Axitron (Акситрон) |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 11.09.2025 |
Производитель / Заявитель
ООО "Аксилоджик", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | Первичная поверка до ввода в эксплуатацию |
| Зарегистрировано поверок | 104001 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 104001 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 79140-20: Описание типа СИ | Скачать | 83.9 КБ | |
| 79140-20: Методика поверки МП 207-010-2020 | Скачать | 3.1 MБ |
Описание типа
Назначение
Термоиндикаторы пороговые однократного применения Axitron (Акситрон) (далее по тексту - термоиндикаторы) предназначены для измерений и регистрации температуры окружающей среды в помещениях для хранения и при перевозке различной продукции, а также для индикации превышения («Тревога») или не превышения («Норма») установленных пороговых значений температуры.
Описание
Принцип действия термоиндикаторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенного первичного преобразователя температуры, в цифровой код.
Термоиндикатор представляет собой автономный программируемый самописец, фиксирующий температуру в течение заданного интервала времени и длительности записи. Запись установочных параметров в термоиндикаторы, заявляемых пользователем, осуществляется при помощи программного обеспечения на предприятии-изготовителе. Считывание информации, накопленной в термоиндикаторах, в виде отчетного файла формата «.pdf» производится с помощью персонального компьютера. Термоиндикаторы позволяют установить различное количество пороговых значений температуры, при нарушении которых происходит индикация в мигающем режиме светодиода «Тревога». После завершения однократного мониторинга температурного режима, термоиндикаторы дальнейшей эксплуатации не подлежат.
Конструктивно термоиндикаторы выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус термоиндикаторов также встроен USB-разъем, предназначенный для подключения напрямую к персональному компьютеру.

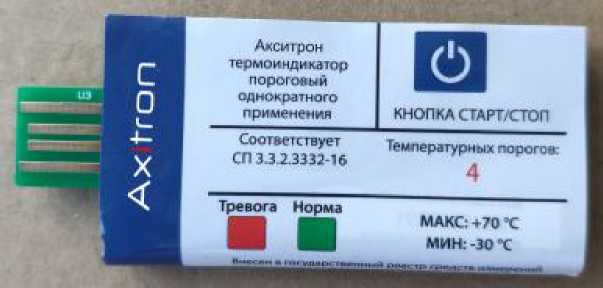

Общий вид термоиндикаторов пороговых однократного применения Axitron (Акситрон) представлен на рисунке 1.
Рисунок 1 - Общий вид термоиндикаторов
Пломбирование термоиндикаторов не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) термоиндикаторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, которое загружается в термоиндикатор на предприятии-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термоиндикатора исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - отсутствуют.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономная часть ПО применяется для программирования таких параметров термоиндикаторов, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Программирование данных параметров также осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю.
Идентификационные данные автономного ПО термоиндикаторов представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TermConfig |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Технические характеристики
Метрологические и основные технические характеристики термоиндикаторов пороговых однократного применения Axitron (Акситрон) приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -30 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от -30 до -10 °С включ. - в диапазоне температур св. -10 до +70 °С |
±2,0 ±0,5 |
|
Количество пороговых значений |
4, 6 или 8 |
|
Период измерения температуры, мин, не менее |
1 |
|
Время задержки начала контроля после нажатия кнопки «Старт», мин, не менее |
1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение питания, В |
3 |
|
Габаритные размеры, мм |
68x30x6 (включая встроенный USB-разъем) |
|
Масса, г, не более |
11 |
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +25 °С), %, не более |
от -30 до +70 95 |
|
Средний срок службы, ч, не менее |
240 (с момента запуска) |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на термоиндикаторы типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Термоиндикатор пороговый однократного применения Axitron (Акситрон) |
1 шт. |
- |
|
Руководство по эксплуатации |
1 экз. |
- |
|
Методика поверки МП 207-010-2020 |
1 экз. |
На партию при отправке в один адрес |
Поверка
осуществляется по документу МП 207-010-2020 «Термоиндикаторы пороговые однократного применения Axitron (Акситрон). Методика поверки», утверждённому ФГУП «ВНИИМС» 28.04.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в Руководство по эксплуатации.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
СП 3.3.2.3332-16 Санитарно-эпидемиологические правила. Условия транспортирования и хранения иммунобиологических лекарственных препаратов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.51-001-87450106-2020 Термоиндикаторы пороговые однократного применения
Axitron (Акситрон). Технические условия
