Комплекты мер для дефектоскопии А3-НК

Номер в ГРСИ РФ: 79145-20
Категория: Дефектоскопы
Производитель / заявитель: ООО "А3 Инжиниринг", г.Москва
Скачать
79145-20: Описание типа СИ Скачать 423.1 КБ
79145-20: Методика поверки МП 066.Д4-19 Скачать 7.2 MБ
Заказать
Поставщик: ООО "А3 Инжиниринг", г.Москва
Комплекты мер для дефектоскопии А3-НК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплект мер дефектоскопических А3-НК (далее по тексту комплект мер) предназначен для воспроизведения и (или) хранения физической величины заданных геометрических размеров мер и искусственных дефектов.

Информация по Госреестру

Основные данные
Номер по Госреестру 79145-20
Наименование Комплекты мер для дефектоскопии
Модель А3-НК
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 11.09.2025
Производитель / Заявитель

ООО "А3 Инжиниринг", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 6884
Найдено поверителей 28
Успешных поверок (СИ пригодно) 6834 (99%)
Неуспешных поверок (СИ непригодно) 50 (1%)
Актуальность информации 03.11.2024

Поверители

Скачать

79145-20: Описание типа СИ Скачать 423.1 КБ
79145-20: Методика поверки МП 066.Д4-19 Скачать 7.2 MБ

Описание типа

Назначение

Комплект мер дефектоскопических А3-НК (далее по тексту комплект мер) предназначен для воспроизведения и (или) хранения физической величины заданных геометрических размеров мер и искусственных дефектов.

Описание

Принцип действия комплекта мер основан на воспроизведении заданных геометрических размеров мер и искусственных дефектов. Комплект мер применяется для настройки дефектоскопов, комплексов и систем (при применении в качестве основного средства поверки дефектоскопа ультразвукового УСД-50) и поверки, калибровки (при применении в качестве основного средства поверки рабочего эталона 1 разряда по приказу №2842 Росстандарта РФ от 29.12.2018 г).

Комплект мер состоит из мер:

- СО-1; СО-1Р (рисунок 1)

- СО-2; СО-2Р; СО-3Р; V1 (рисунок 2)

- СО-3 (рисунок 3)

- V2; V2/25; МД2-0-1; МД 2-0-2 (рисунок 4)

- СО-4.1 (рисунок 5)

- СО-4.2 (рисунок 6)

- ФР-1; ФР-2 (рисунок 7)

- КСО-2; КУСОТ; КМД-4У (рисунок 8)

- ОСО 32.008-09 №1 (рисунок 9)

- ОСО 32.008-09 №2 (рисунок 10)

- ОСО 32-006-2002 (рисунок 11)

- НО-ПП.01; НО-ПП.02; НО-ПП.05 (рисунок 12)

- НО-ППУ.02; НО-ППУ.05 (рисунок 13)

- НО-ФТ.02; НО-ФТ.05 (рисунок 14)

- НО-ЛТ.Х.00; НО-ЛТ.Х.02; НО-ЛТ.Х.04 (рисунок 15).

Мера СО-1 (рисунок 1а) представляет собой изделие в виде параллелепипеда с цилиндрическими несквозными отверстиями на боковой поверхности, расположенных на разных расстояниях от рабочей поверхности, отверстиями и пазами для определения разрешающей способности, и пазом для определения погрешности глубиномера.

Мера СО-1Р (рисунок 1б) представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, расположенных на разных расстояниях от рабочей поверхности.

Меры СО-2 (рисунок 2а); СО-2Р (рисунок 2б); СО-3Р (рисунок 2в); V1 (рисунок 2г); МД 2-0-1 и МД 2-0-2 (рисунок 4б) представляют собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. Меры СО-3Р и V1 имеют радиусную часть (скругленный угол). На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.

Меры V2 и V2/25 (рисунок 4а) представляют собой изделие в виде бруска треугольной формы. В мере имеется цилиндрическое сквозное отверстие на боковой поверхности, служащее отражателем ультразвуковых волн. На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.

Меры СО-3 (рисунок 3) представляют собой изделие в половину цилиндра. На боковой поверхности меры нанесена шкала, необходимая для определения точки ввода ультразвуковой волны.

Мера СО-4.1 (рисунок 5) представляет собой изделие в виде бруска со скошенной гранью, на которой нанесены два параллельных паза с изменяющейся глубиной.

Мера СО-4.2 (рисунок 6) представляет собой изделие в виде параллелепипеда с нанесенным на нем дефектами в виде сегментных отражателей.

Меры ФР-1 и ФР-2 (рисунок 7) представляют собой изделия в виде параллелепипеда, с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. Мера ФР-1 имеет радиусную часть (скругленный угол). На боковой поверхности мер нанесены шкалы, необходимые для определения параметров ввода ультразвуковой волны.

Меры КСО-2; КУСОТ; КМД-4У (рисунок 8) представляют собой изделия в виде прямых цилиндров различных по высоте, ограниченных двумя плоскими поверхностями: рабочей и донной. На мерах КСО-2 и КМД-4У со стороны донной поверхности имеется искусственный дефект, выполненный в виде плоскодонного отражателя.

Меры ОСО 32.008-09 №1 (рисунок 9) представляют собой изделие в виде пластины, одна сторона которой имеет ступенчатую форму. Искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на донной поверхности меры по центру ступенек.

Меры ОСО 32.0080-09 №2 (рисунок 10) представляют собой изделие в виде пластины, одна сторона которой имеет V-образную форму. Искусственные дефекты выполнены в виде плоскодонных     отражателей,     расположенных на одной из сторон

V-образной формы и на срезе противоположной стороны.

Меры ОСО 32-006-2002 (рисунок 11) представляют собой изделие в половину цилиндра, одна сторона которого имеет выточку прямоугольной формы. Искусственный дефект выполнен в виде сквозного отверстия, расположенного на одной из сторон прямоугольной выточки.

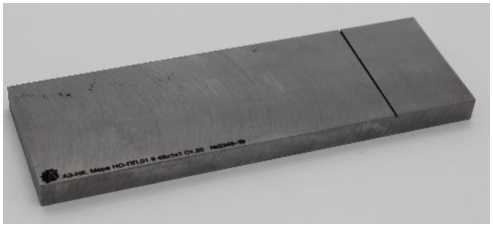

Мера НО-ПП.01 (рисунок 12) представляет собой изделие в виде параллелепипеда, с пазом прямоугольной формы, нанесенным на рабочую (донную) поверхность и служащий отражателем ультразвуковых волн.

Мера НО-ПП.02 (рисунок 12) представляет собой изделие в виде параллелепипеда, с плоскодонным отражателем, нанесенным на донную поверхность и служащий отражателем ультразвуковых волн.

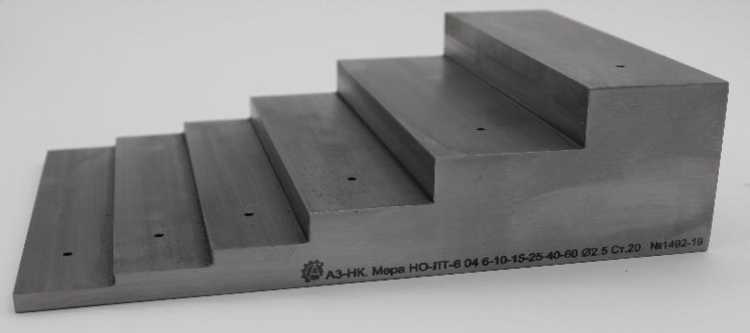

Мера НО-ПП.05 (рисунок 12) представляет собой изделие в виде параллелепипеда, с двумя зарубками равных размеров, нанесенных на рабочую и донную поверхности и служащих отражателями ультразвуковых волн.

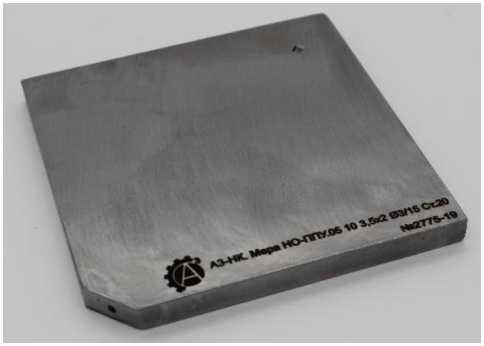

Мера НО-ППУ.02 (рисунок 13) представляет собой изделие в виде параллелепипеда со скошенными под углом гранями с расположенными на них плоскодонными отражателями.

Мера НО-ППУ.05 (рисунок 13) представляет собой изделие в виде параллелепипеда со скошенным под углом гранью и расположенной на нем зарубкой и плоскодонным отражателем.

Мера НО-ФТ.02 (рисунок 14) представляет собой изделие в виде фрагмента трубы с расположенным на ней плоскодонным отражателем.

Мера НО-ФТ.05 (рисунок 14) представляет собой изделие в виде фрагмента трубы с расположенным на ней зарубкой.

Меры НО-ЛТ.Х.00; НО-ЛТ.Х.02; НО-ЛТ.Х.04 (рисунок 15) представляют собой изделие в виде пластины, одна сторона которой имеет ступенчатую форму.

На мере НО-ЛТ.Х.02 искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на донной поверхности меры по центру ступенек.

На мере НО-ЛТ.Х.04 искусственные дефекты выполнены в виде сквозных цилиндрических отверстий.

Меры СО-1; СО-1Р изготавливаются из органического стекла по ГОСТ 17622-72.

Меры СО-2; СО-2Р; СО-3; СО-3Р; V1; V2; V2/25; СО-4.1; СО-4.2; МД 2-0-1; МД 2-0-2; ФР-1; ФР-2; ОСО 32.008-09; ОСО 32-006-2002; НО-ПП.01; НО-ПП.02; НО-ПП.05; НО-ППУ.02; НО-ППУ.05; НО-ФТ.02; НО-ФТ.05; НО-ЛТ.Х.00; НО-ЛТ.Х.02; НО-ЛТ.Х.04 изготавливаются из стали 3 по ГОСТ 380-2005 из стали 20 и 45 по ГОСТ 1050-2013, из стали 40Х13 и 12Х18Н10Т по ГОСТ 5632-2014, из алюминиевого сплава Д16Т по ГОСТ 4784-97, из медно-цинкового сплава марки Л63 по ГОСТ 15527-2004.

Меры КСО-2 изготавливаются из прутков алюминиевого сплава марки Д16 по ГОСТ 4784-97 в закаленном и естественно состаренном состоянии (Д16Т).

Меры могут поставляться как комплектом, так и отдельными мерами, в зависимости от

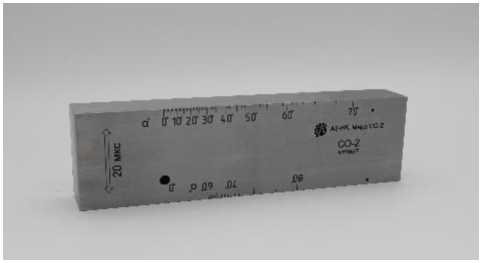

а) мера СО-2

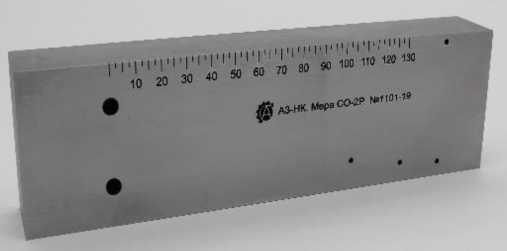

б) мера СО-2Р

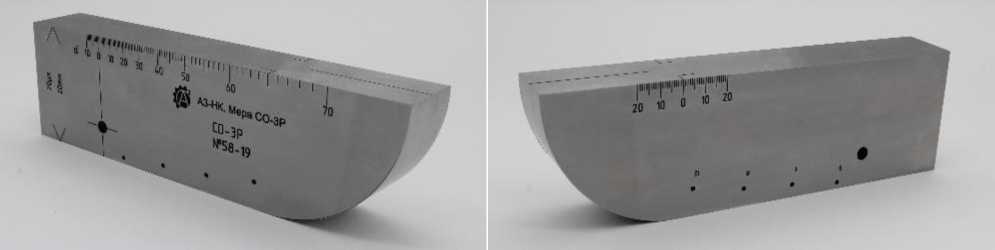

в) мера СО-3Р

потребностей пользователя.

Пломбирование мер не предусмотрено.

а) Мера СО-1                           б) Мера СО-1Р

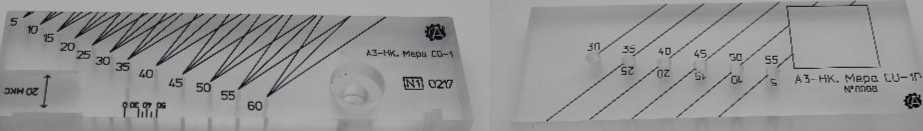

Рисунок 1 - Общий вид мер СО-1; СО-1Р

г) мера V1

Рисунок 2 - Общий вид мер СО-2; СО-2Р; СО-3Р; V1

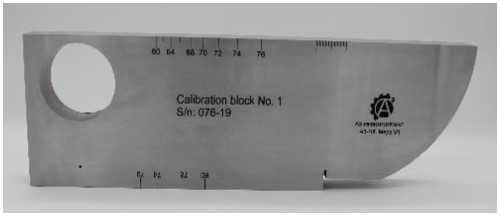

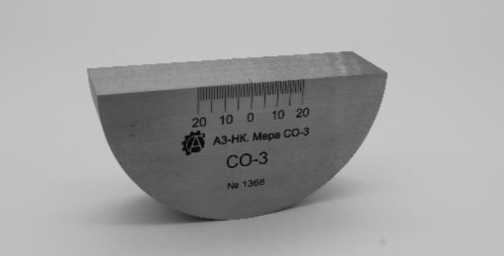

Рисунок 3 - Общий вид мер СО-3

а) мера V2 и V2/25

б) МД 2-0-1 и МД 2-0-2

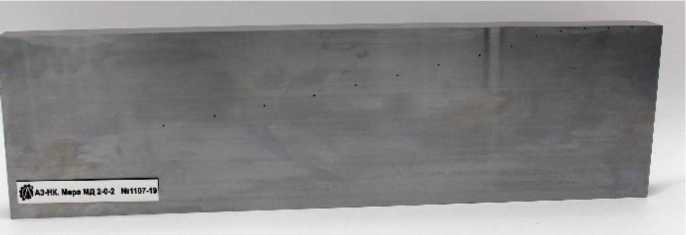

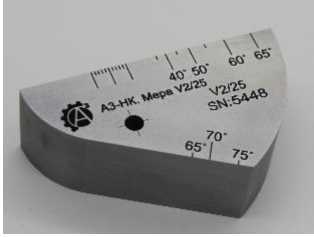

Рисунок 4 - Общий вид мер; V2; V2/25; МД2-0-1; МД 2-0-2

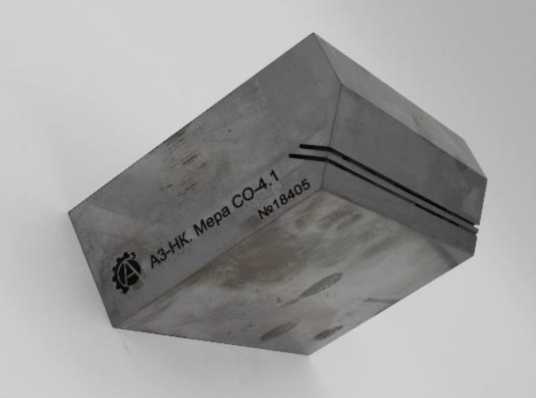

Рисунок 5 - Общий вид мер СО-4.1

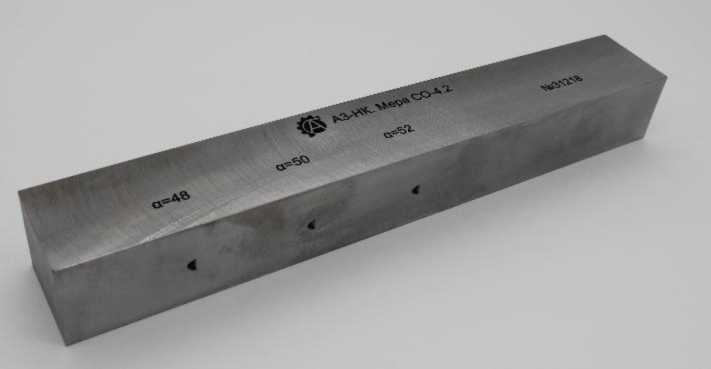

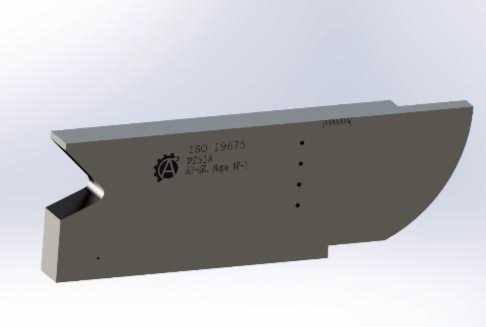

Рисунок 6 - Общий вид мер СО-4.2

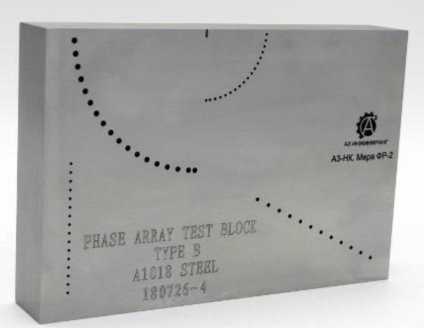

а) мера ФР1

б) мера ФР-2

Рисунок 7 - Общий вид мер ФР-1 и ФР-2

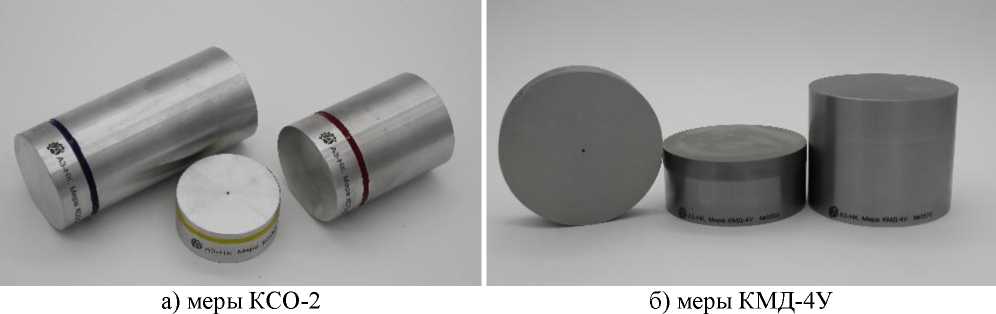

а) меры КСО-2                         б) меры КМД-4У

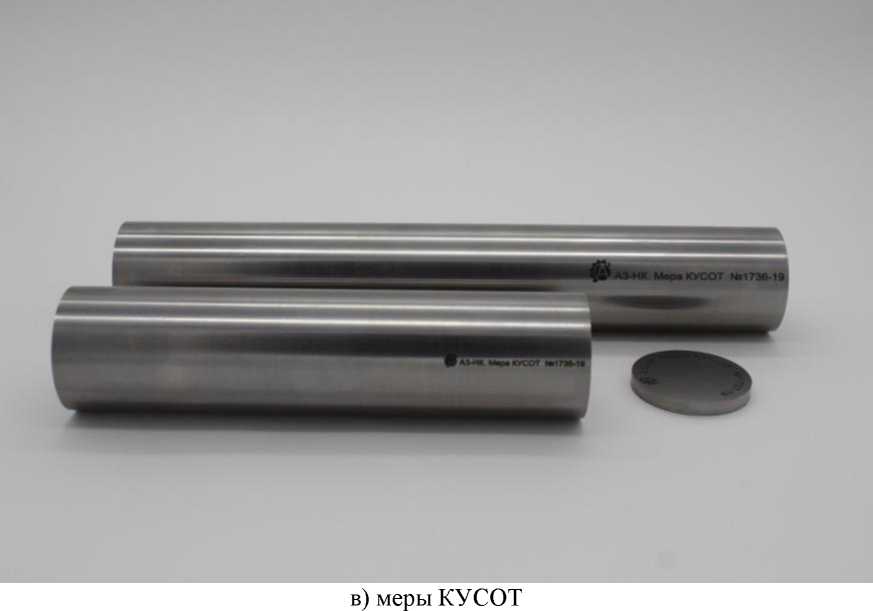

в) меры КУСОТ

Рисунок 8 - Общий вид мер КСО-2; КУСОТ; КМД-4У

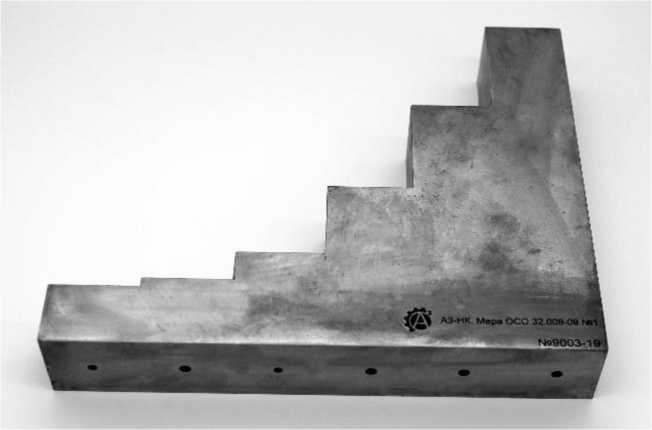

Рисунок 9 - Общий вид мер ОСО 32.008-09 №1

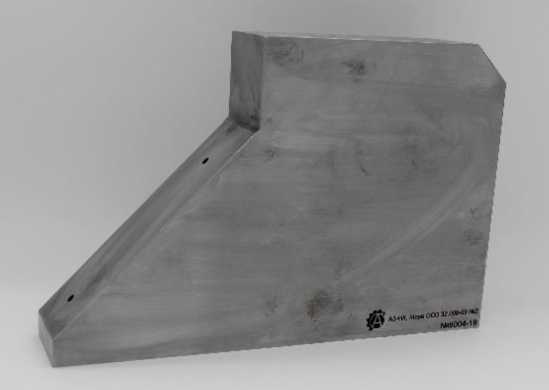

Рисунок 10 - Общий вид мер ОСО 32.008-09 №2

Рисунок 11 - Общий вид мер ОСО 32-006-2002

а) мера НО-11П.01

б) мера НО-ПП.05

в) мера НО-11.02

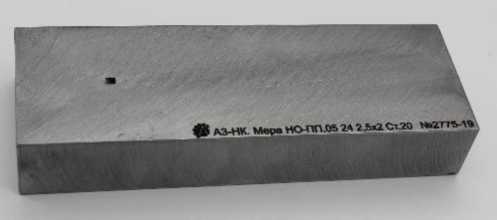

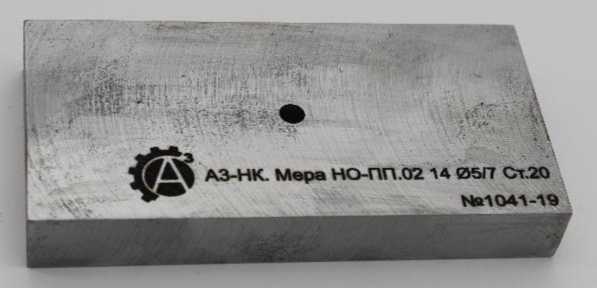

Рисунок 12 - Общий вид мер НО-ПП.01; НО-ПП.02; НО-ПП.05

б) мера НО-ППУ.05

а) мера НО-11У.02

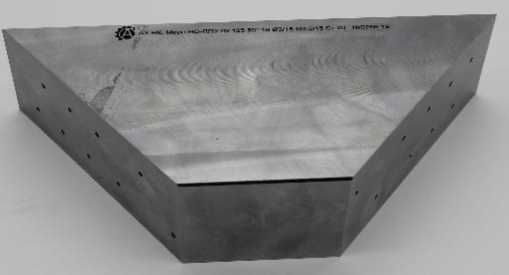

Рисунок 13 - Общий вид мер НО-ППУ.02; НО-ППУ.05

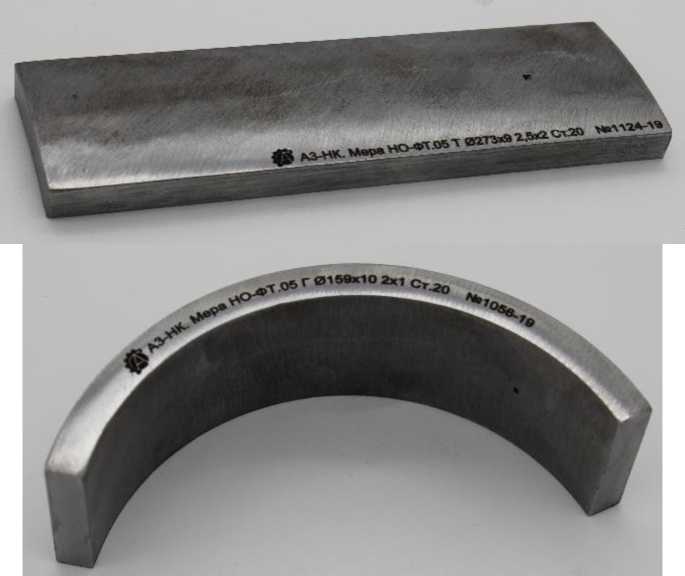

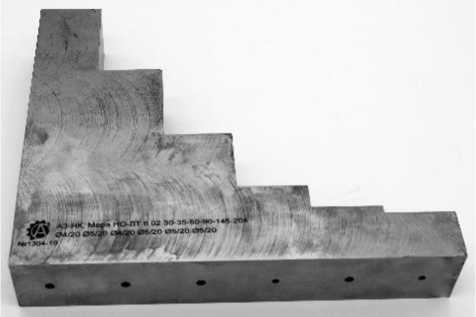

Рисунок 14 - Общий вид мер НО-ФТ.02; НО-ФТ.05

а) мера НО-ЛТ.Х.00                       б) мера НО-ЛТ.Х.02

в) мера НО-ЛТ.Х.04

Рисунок 15 - Общий вид мер НО-ЛТ.Х.00; НО-ЛТ.Х.02; НО-ЛТ.Х.04

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Мера СО-1

Номинальное значение и допускаемое отклонение толщины меры, мм

30,00-0,24

Номинальное значение и допускаемое отклонение высоты меры, мм

79,0±0,3

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение расстояния от паза 3 до рабочей поверхностиЗ, мм

27,00-0,21

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 2, мм - до паза 1 - до паза 2

5 +0,3 7,50+0,36

Номинальное значение и допускаемое отклонение ширины паза 1 и 2, мм

5,0±0,3

Номинальное значение и допускаемое отклонение диаметров искусственных дефектов, мм:

- искусственный дефект ИД1

- искусственный дефект ИД2

- искусственный дефект ИДЗ

15,0 ±0,3

20,0 ±0,3

30,0 ±0,3

Номинальное значение и допускаемое отклонение диаметров искусственных дефектов ИД4 - ИД 16, мм

2±0,3

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1, ИД2, ИДЗ, мм

50,0 ±0,3

Диапазон номинальных значений расстояния от рабочей поверхности 1 до центров искусственных дефектов ИД4 -

ИД 16, мм

от 5до 65

Пределы допускаемой абсолютной погрешности воспроизведения толщины меры, высоты меры, расстояния от паза 3 до рабочей поверхности 3 расстояния от рабочей поверхности 2 до рабочей поверхности 3, расстояния от рабочей поверхности 2 до паза 1 и 2, ширины паза 1 и 2, расстояния от грани 1 до паза 1, диаметров искусственных дефектов ИД1 - ИД 16, расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1 - ИД 16, расстояния от грани 1 до центра искусственных дефектов ИД1 - ИД 16, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с

2760 ±148

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±30

Мера СО-1Р

Номинальное значение и допускаемое отклонение высоты меры, мм

105,00 ±0,15

Номинальное значение и допускаемое отклонение толщины меры, мм

27,00 -0,21

Номинальное значение и допускаемое отклонение диаметров искусственных дефектов ИД1 - ИД6, мм

10±0,3

Диапазон номинальных значений расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1 -ИД6, мм

от 38до 54

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, диаметров искусственных дефектов ИД1 - ИД6, расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1 -ИД6, расстояния от грани 1 до центра искусственных дефектов ИД1 - ИД6, мм

± 0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с

2760 ±148

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 30

Мера СО-2

Номинальное значение и допускаемое отклонение высоты меры, мм

59,0 -о,з

Номинальное значение и допускаемое отклонение толщины меры, мм

29,00 -0,21

Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм

- искусственный дефект ИД1

- искусственный дефект ИД2

- искусственный дефект ИД3

6,00+0,03

2,00+0,25

2,00+0,25

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм

44,0±0,3

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД2, мм

8,0 ±0,3

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 2 до центра искусственного дефекта ИД3, мм

3 ±0,3

Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм

±0,1

Расстояние от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 2, мм

25,98 ±0,15

Положение и допускаемое отклонение рисок шкалы относительно базовой риски, мм:

- для шкалы 1 вдоль рабочей поверхности 1 меры

- для шкалы 2 вдоль рабочей поверхности 2 меры

441ga ±0,2

15-(tga - tg60°) ±0,2 где a - значение угла ввода, соответствующее данной риске, °

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметров искусственных дефектов, расстояний до центров искусственных дефектов, расстояний от проекции центров искусственных дефектов до базовых рисок шкал и положения рисок шкал относительно базовых рисок, мм

±0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 30

Мера СО-2Р

Номинальное значение и допускаемое отклонение высоты меры, мм

59,00 -0,16

Номинальное значение и допускаемое отклонение толщины меры, мм

29,00 -0,21

Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм

- искусственный дефект ИД1

- искусственный дефект ИД2

- искусственный дефект ИД3

- искусственный дефект ИД4

- искусственный дефект ИД5

- искусственный дефект ИД6

6,00+°,3°

6,00+°,3°

2,00+0’25

2,00+0’25

2,00+0’25

2,00+0’25

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1, мм - до центра искусственного дефекта ИД1 - до центра искусственного дефекта ИД2 - до центра искусственного дефекта ИД3

44,00-0,12 15,0 ±0,1 3,0 ±0,1

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 2, мм - до центра искусственного дефекта ИД4 - до центра искусственного дефекта ИД5 - до центра искусственного дефекта ИД6

6,0 ±0,1

8,0 ±0,1

12,0 ±0,1

Смещение базовой риски шкалы 1 и шкалы 2 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм

±0,1

Положение и допускаемое отклонение рисок шкалы 1 относительно базовой риски вдоль рабочей поверхности 1 меры, мм

L ±0,2 где L - номинальное значение на шкале, мм

Положение и допускаемое отклонение рисок шкалы 2 относительно базовой риски вдоль рабочей поверхности 1 меры, мм

44-tga ±0,2 где а - значение угла ввода, соответствующее данной риске, °

Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, диаметров искусственных дефектов, расстояний до центров искусственных дефектов и положения рисок шкал относительно базовых рисок, мм

± 0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 30

Мера СО-3

Номинальное значение и допускаемое отклонение диаметра меры, мм

110,00-0,23

Номинальное значение и допускаемое отклонение высоты меры, мм

55,0-0,2

Смещение нулевой риски от оси симметрии меры по рабочей поверхности меры, мм

±0,1

Положение и допускаемое отклонение рисок относительно нулевой риски по рабочей поверхности меры, мм

L ±0,15 где L - номинальное значение на шкале, мм

Пределы допускаемой абсолютной погрешности воспроизведения диаметра и высоты меры, смещения нулевой риски и положения рисок шкалы относительно нулевой риски, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 30

Мера СО-3Р

Номинальное значение и допускаемое отклонение высоты меры, мм

59,00 -0,15

Номинальное значение и допускаемое отклонение толщины меры, мм

29,00 -0,21

Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм

- искусственный дефект ИД1

- искусственный дефект ИД2

- искусственный дефект ИД3

- искусственный дефект ИД4

- искусственный дефект ИД5

6,0+0,3

2,0+0,1

2,0+0,1

2,0+0,1

2,0+0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм

44,00-0,12

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 2, мм - до центра искусственного дефекта ИД2 - до центра искусственного дефекта ИД3 - до центра искусственного дефекта ИД4 - до центра искусственного дефекта ИД5

3,00 ±0,15

6,00 ±0,15

8,00 ±0,15

12,00 ±0,15

Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1на рабочую поверхность 1, мм

±0,1

Номинальное значение и допускаемое отклонение расстояния от нулевой риски шкалы 2 до грани 1, мм

59,00 -0,15

Положение и допускаемое отклонение рисок шкалы 1 относительно базовой риски вдоль рабочей поверхности 1 меры, мм

44Лда ±0,2 где a - значение угла ввода, соответствующее данной риске, °

Положение и допускаемое отклонение рисок шкалы 2 относительно нулевой риски вдоль рабочей поверхности 1 меры, мм

L ±0,15 где L - номинальное значение на шкале 2, мм

Пределы допускаемой абсолютной погрешности воспроизведения высоты, толщины меры и расстояния от нулевой риски шкалы 2 до грани 1, мм

±0,1

Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов, расстояний до центров искусственных дефектов и положения рисок шкал относительно базовых рисок, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 30

Мера СО-4.1

Номинальное значение и допускаемое отклонение длины меры, мм

120,0 ±0,2

Номинальное значение глубины паза 1 со стороны А и паза 2 со стороны Б и их допускаемое отклонение, мм

11,0 ±0,1

Номинальное значение глубины паза 1 со стороны Б и паза 2 со стороны А и их допускаемое отклонение, мм

8,5 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения длины меры и глубины пазов, мм

±0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±30

Мера СО-4.2

Номинальное значение и допускаемое отклонение высоты меры, мм

35,50-0,17

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, мм

±0,1

Номинальное значение угла между рабочей поверхностью меры и отражающей плоскостью сегментов, °

48

50

52

Допускаемое отклонение угла между рабочей поверхностью меры и отражающей плоскостью сегментов, '

±15

Пределы допускаемой абсолютной погрешности воспроизведения угла между рабочей поверхностью меры и отражающей плоскостью сегментов, '

±15

Номинальное значение длины лунки сегментного отражателя и его предельное отклонение при угле между рабочей поверхностью меры и отражающей плоскостью сегмента, мм:

48

50

52

2,88 ±0,08

3,00 ±0,07

3,13 ±0,08

Номинальное значение и допускаемое отклонение длины хорды сегментных отражателей, мм

4,00 ±0,08

Пределы допускаемой абсолютной погрешности воспроизведения длины лунки и длины хорды сегментных отражателей, мм

± 0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±30

Наименование характеристики

Значение

Мера V1

Номинальное значение и допускаемое отклонение толщины меры, мм

25,00 ±0,15

Номинальное значение и допускаемое отклонение высоты меры, мм

100,00 ±0,15

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 до рабочей поверхности 3, мм

91,0 ±0,1

Номинальное значение и допускаемое отклонение диаметров искусственных дефектов, мм:

- искусственный дефект ИД1

- искусственный дефект ИД2

50 ±0,1

1,5 ±0,1

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 меры до центра искусственного дефекта ИД1, мм

30,0 ±0,1

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 2 меры до центра искусственного дефекта ИД2, мм

15,0 ±0,1

Номинальное значение и допускаемое отклонение глубины паза 1 относительной рабочей поверхности 2, мм

15,0 ±0,1

Номинальное значение и допускаемое отклонение расстояния от проекции центра искусственного дефекта ИД1 на рабочую поверхность 1 до базовой риски шкалы 1, мм

51,96±0,2

Номинальное значение и допустимо отклонение расстояния от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 3, мм

40,41±0,2

Номинальное значение и допустимо отклонение расстояния от проекции центра искусственного дефекта ИД2 на рабочую поверхность 2 до базовой риски шкалы 2, мм

41,21±0,2

Номинальное расстояние и допускаемое отклонение от базовой риски шкалы 4 до грани 1 меры, мм

100,0 ±0,1

Положение и допускаемое отклонение рисок шкалы относительно базовой риски, мм

- для шкалы 1 вдоль рабочей поверхности 1

- для шкалы 2 вдоль рабочей поверхности 2

- для шкалы 3 вдоль рабочей поверхности 2

- для шкалы 4 вдоль рабочей поверхности 1

30-(tga - tg60°) ±0,2 15-(tga - tg70°) ±0,2 70-(tga - tg30°) ±0,2

где a - значение угла

ввода, соответствующее данной риске, °

L ±0,2 где L - номинальное значение на шкале 4, мм

Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, расстояния от рабочей поверхности 1 до рабочей поверхности 3, диаметров искусственных дефектов, расстояний до центров искусственных дефектов, расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм

±0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 30

Меры V2 и V2/25

Номинальное значение и допускаемое отклонение толщин мер, мм

V2

V2/25

12,5±0,1

25,0 ±0,1

Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм

5,0 ±0,1

Номинальное значение и допускаемое отклонение расстояния до центра искусственного дефекта, мм: - от рабочей поверхности 1 меры - от рабочей поверхности 2 меры

20,0 ±0,1

7,7 ±0,1

Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта на рабочую поверхность 1, мм

±0,1

Номинальное значение и допускаемое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 1 до базовой риски шкалы 2, мм

16,8 ±0,1

Номинальное значение и допускаемое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 2 до базовой риски шкалы 3, мм

16,5 ±0,1

Положение и допускаемое отклонение рисок шкалы относительно базовой риски, мм

- для шкалы 1 вдоль рабочей поверхности 1

- для шкалы 2 вдоль рабочей поверхности 1

- для шкалы 3 вдоль рабочей поверхности 2

L ± 0,2 где L - номинальное значение на шкале 1, мм 20-(tga - tg40°) ±0,2 7,7-(tga - tg65°) ±0,2 где a - значение угла ввода, соответствующее данной риске, °

Номинальное значение и допускаемое отклонение расстояния от базовой риски шкалы 1, мм:

- до грани 1

- до грани 2

25,0 ±0,1

50,0 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения толщины меры, диаметра искусственного дефекта, расстояния до центра искусственного дефекта, смещения и расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм

±0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 30

Меры МД 2-0-1 и МД 2-0-2

Номинальное значение и допускаемое отклонение высоты меры, мм

100,0 ±0,1

Номинальные значения и допустимые отклонения диаметров искусственных дефектов, мм:

МД 2-0-1

МД 2-0-2

1,6 ±0,1

1,0 ±0,1

Диапазон номинальных значений расстояния от рабочей поверхности до центров искусственных дефектов, мм

от 1,0 до 50,8

Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±30

Мера ФР-1

Номинальное значение и допускаемое отклонение высоты меры 1, мм

100,0 ±0,1

Номинальное значение и допускаемое отклонение толщины меры, мм

25,0 ±0,1

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 до рабочей поверхности 3, мм

91,0 ±0,1

Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм:

- искусственный дефект ИД1

- искусственный дефект ИД2 - ИД5

1,6 ±0,1

3,0 ±0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1, мм - до центра искусственного дефекта ИД2 - до центра искусственного дефекта ИД3 - до центра искусственного дефекта ИД4 - до центра искусственного дефекта ИД5

15,0 ±0,1

30,0 ±0,1

45,0 ±0,1

60,0 ±0,1

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 2 до центра искусственного дефекта ИД1, мм

15,0 ±0,1

Номинальное значение и допускаемое отклонение расстояния от проекции центра искусственного дефекта ИД2 на рабочую поверхность 1 до базовой риски шкалы 1, мм

12,59±0,20

Номинальное значение и допускаемое отклонение расстояния от проекции центра искусственного дефекта ИД5 на рабочую поверхность 2 до базовой риски шкалы 2, мм

23,09 ±0,20

Номинальное значение и допускаемое отклонение расстояния от базовой риски шкалы 3, мм: до грани 1 до грани 2

50,0 ±0,1

100,0 ±0,1

Положение и допускаемое отклонение рисок шкалы относительно базовой риски, мм

- для шкалы 1 вдоль рабочей поверхности 1

- для шкалы 2 вдоль рабочей поверхности 2

- для шкалы 3 вдоль рабочей поверхности 1

15-(tga - tg40°) ±0,2 40-(tga - tg30°) ±0,2 где a - значение угла ввода, соответствующее данной риске, °

L ±0,2 где L - номинальное значение риски на шкале 3, мм

Номинальное значение и допускаемое отклонение угла между гранью 5 и рабочей поверхностью 1, °

45,0 ±0,5

Номинальное значение и допускаемое отклонение угла между гранями 3 и 4, °

112,5 ±0,5

Пределы допускаемой абсолютной погрешности воспроизведения длины, высоты, толщины меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм

±0,1

Пределы допускаемой абсолютной погрешности воспроизведения угла между рабочей поверхностью 1 и гранью 5 и угла между гранью 3 и 4, °

±0,5

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±30

Мера ФР-2

Номинальное значение и допускаемое отклонение высоты меры 1, мм

100,0 ±0,1

Номинальное значение и допускаемое отклонение диаметров массивов искусственных дефектов, мм: - массив искусственных дефектовМИД1 - массив искусственных дефектовМИД2 - массив искусственных дефектовМИДЗ - массив искусственных дефектовМИД4

1,0 ±0,1

2,0 ±0,1

1,0 ±0,1

1,5 ±0,1

Номинальное значение и допускаемое отклонение расстояния от базовой риски на рабочей поверхности 2 до центра отверстий массива искусственных дефектовМИД1, мм

25,4 ±0,1

Номинальное значение и допускаемое отклонение расстояния от базовой риски на рабочей поверхности 2 до центра отверстий массива искусственных дефектов МИД2, мм

50,8 ±0,1

Номинальное значение и допускаемое отклонение угла между центрами искусственных дефектов в массиве МИД1 и МИД2, °

5,0 ±0,2

Номинальное значение и допускаемое отклонение угла между центрами последних двух искусственных дефектов в массиве МИД1 и МИД2, °

2,5 ±0,2

Номинальное значение и допускаемое отклонение расстояния между центрами искусственных дефектов в массиве МИДЗ, мм

3,0 ±0,1

Номинальное значение и допускаемое отклонение расстояния между центрами искусственных дефектов в массиве МИД4, мм

5,0 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, расстояния между центрами искусственных дефектов в массивах искусственных дефектов, мм

±0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 30

Меры КСО-2

Номинальные значения высоты меры, мм

22; 25; 30; 35; 40; 50; 60; 70; 90; 110; 130; 150;

170; 200

Допускаемое отклонение высоты меры, мм

+0,5

Номинальное значение и допускаемое отклонение диаметра плоскодонного отражателя, мм

1,200 +0,025; 1,600 +0,025;

2,000 +0,025; 2,500 +0,025;

3,20 +0,03; 4,00 +0,03

Номинальное значение расстояния от рабочей поверхности до плоскодонного отражателя, мм

2; 5; 10; 15; 20; 30; 40; 50; 70; 90; 110; 130; 150;

180

Допускаемое отклонение расстояния от рабочей поверхности до плоскодонного отражателя, мм

+0,5

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, расстояния от рабочей поверхности до плоскодонного отражателя, диаметра плоскодонного отражателя, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с

6360±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

-для мер высотой от 22 до 50 мм

-для мер высотой от 60 до 200 мм

±70

±30

Меры КМД-4У

Номинальные значения высоты меры, мм

16; 17; 20; 22; 25; 30; 35;

40; 45; 85; 105; 195; 300;

400; 500

Допускаемое отклонение высоты меры, мм

±0,1

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности

воспроизведения высоты меры, мм

- для мер с номинальным значением от 16 до 18

±0,215

- для мер с номинальным значением от 19 до 30

±0,260

- для мер с номинальным значением от 31 до 50

±0,310

- для мер с номинальным значением от 51 до 80

±0,370

- для мер с номинальным значением от 81 до 120

±0,435

- для мер с номинальным значением от 121 до 180

±0,500

- для мер с номинальным значением от 181 до 250

±0,575

- для мер с номинальным значением от 251 до 315

±0,650

- для мер с номинальным значением от 316 до 400

±0,700

- для мер с номинальным значением от 401 до 500

±0,775

Номинальные значения диаметра плоскодонного

1,0; 1,2; 1,6; 2,0; 2,5; 3,0;

отражателя, мм

3,2; 3,6; 4,0; 5,0; 6,0; 7,0;

8,0; 9,0; 10,0; 11,0; 12,0;

13,0; 14,0; 15,0; 16,0;

17,0; 18,0; 19,0; 20,0

Допускаемое отклонение диаметра плоскодонного

отражателя, мм

±0,1

Пределы допускаемой абсолютной погрешности

воспроизведения диаметра плоскодонного отражателя, мм

- для мер с номинальным значением от 1,0 до 3,0 мм

±0,025

- для мер с номинальным значением от 3,1 до 6,0 мм

±0,030

- для мер с номинальным значением от 6,1 до 10,0 мм

±0,036

- для мер с номинальным значением от 10,1 до 18,0 мм

±0,043

- для мер с номинальным значением от 18,1 до 20,0 мм

±0,052

Диапазон значений расстояния от рабочей поверхности до

плоскодонного отражателя, мм

от 1 до 485

Пределы допускаемой абсолютной погрешности

воспроизведения расстояния от рабочей поверхности до

плоскодонного отражателя, мм

- для мер с номинальным значением от 1 до 3

± 0,10

- для мер с номинальным значением от 4 до 6

± 0,12

- для мер с номинальным значением от 7 до 10

± 0,15

- для мер с номинальным значением от 11 до 18

± 0,18

- для мер с номинальным значением от 19 до 30

± 0,21

- для мер с номинальным значением от 31 до 50

± 0,25

- для мер с номинальным значением от 51 до 80

± 0,30

- для мер с номинальным значением от 81 до 120

± 0,35

- для мер с номинальным значением от 121 до 180

± 0,40

- для мер с номинальным значением от 181 до 250

± 0,46

- для мер с номинальным значением от 251 до 315

± 0,52

- для мер с номинальным значением от 316 до 400

± 0,57

- для мер с номинальным значением от 401 до 485

± 0,63

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4440 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

-для мер высотой от 16 до 45 мм

-для мер высотой от 85 до 500 мм

±70

±30

Меры КУСОТ

Номинальные значения высот мер, мм

0,5; 0,6; 1,0; 2,0; 3,0; 5,0;

8,0; 10,0; 15,0; 16,0; 20,0;

30,0; 40,0; 50,0; 60,0;

80,0; 100,0; 120,0; 150,0

160,0; 200,0; 240,0;250,0

280,0; 300,0

Допускаемое отклонение высоты меры, мм

± 0,1

Пределы допускаемой абсолютной погрешности воспроизведения высот мер, мм

± 0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

-для мер высотой от 0,5 до 50 мм

-для мер высотой от 60 до 300 мм

±70

±30

Мера ОСО 32.008-09№1

Номинальные значения и допустимые отклонения высот ступенек меры, мм:

30,0 ±0,1

35,0 ±0,1

50,0 ±0,1

90,0 ±0,1 145,0 ±0,2 204,0 ±0,3

Номинальное значение и допускаемое отклонение диаметра плоскодонного отражателя, мм

- ИД1, ИД3

- ИД2, ИД4, ИД5, ИД6

4,00 ±0,12

5,00 ±0,12

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности до плоскодонного отражателя, мм:

- для ИД1

10,00 ±0,15

- для ИД2

15,00 ±0,18

- для ИД3

30,00 ±0,21

- для ИД4

70,00 ±0,30

- для ИД5

125,00 ±0,40

- для ИД6

184,00 ±0,46

Пределы допускаемой абсолютной погрешности воспроизведения высоты ступенек меры, расстояния от рабочей поверхности до плоскодонного отражателя, диаметра плоскодонного отражателя, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3

5900 ±133

- для стали 20

5900 ±133

- для стали 45

5920 ±133

- для стали 40Х13

6040 ±133

- для стали 12Х18Н10Т

5740 ±133

- для медно-цинкового сплава марки Л63

4430 ±133

- для алюминиевого сплава Д16

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 60

Мера ОСО 32.008-09№2

Номинальное значение и допускаемое отклонение высоты меры, мм

175,0 ±0,2

Номинальное значение и допускаемое отклонение диаметра плоскодонного отражателя, мм

5,00 ±0,12

Номинальное значение и допускаемое отклонение глубины плоскодонного отражателя, мм

20,00 ±0,05

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра и глубины плоскодонных отражателей, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3

5900 ±133

- для стали 20

5900 ±133

- для стали 45

5920 ±133

- для стали 40Х13

6040 ±133

- для стали 12Х18Н10Т

5740 ±133

- для медно-цинкового сплава марки Л63

4430 ±133

- для алюминиевого сплава Д16

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 60

Мера ОСО 32-006-2002

Номинальное значение и допускаемое отклонение высоты меры, мм

59,4 ±0,2

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм

6,00 ±0,12

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра искусственного дефекта, мм

±0,2

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 60

Мера НО-ПП.01

Диапазон номинального значения высоты меры, мм

от 2 до 70

Диапазон номинального значения ширины паза, мм

от 0,5 до 50,0

Диапазон номинального значения длины паза, мм

от 0,5 до 50,0

Диапазон номинального значения глубины паза, мм

от 0,5 до 50,0

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, ширины, длины и глубины паза, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 75

Мера НО-ПП.02

Диапазон номинального значения высоты меры, мм

от 2 до 70

Диапазон номинального значения диаметра плоскодонного отражателя, мм

от 0,6 до 10,0

Диапазон номинального значения глубины плоскодонного отражателя, мм

от 2 до 50

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра и глубины плоскодонного отражателя, мм

±0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 75

Мера НО-ПП.05

Диапазон номинального значения высоты меры, мм

от 2 до 70

Диапазон номинального значения ширины зарубки, мм

от 0,5 до 6,0

Диапазон номинального значения глубины зарубки, мм

от 0,5 до 6,0

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, ширины и глубины зарубки, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 75

Мера НО-ППУ.02

Диапазон номинального значения высоты меры, мм

от 15 до 120

Диапазон номинального значения диаметра плоскодонного отражателя, мм

от 0,6 до 10,0

Диапазон номинального значения глубины плоскодонного отражателя, мм

от 2 до 50

Диапазон номинального значения угла между рабочей поверхностью и гранью, °

от 30 до 70

Пределы допускаемой абсолютной погрешности воспроизведения угла между рабочей поверхностью и гранью,°

±0,5

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра и глубины плоскодонного отражателя, мм

±0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±75

Мера НО-ППУ.05

Диапазон номинального значения высоты меры, мм

от 6 до 70

Диапазон номинального значения ширины зарубки, мм

от 0,5 до 6,0

Диапазон номинального значения глубины зарубки, мм

от 0,5 до 6,0

Диапазон номинального значения диаметра плоскодонного отражателя, мм

от 0,6 до 10,0

Диапазон номинального значения глубины плоскодонного отражателя, мм

от 2 до 50

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, ширины и глубины зарубки, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±75

Мера НО-ФТ.02

Диапазон номинального значения толщины меры, мм

от 2 до 70

Диапазон номинального значения диаметра плоскодонного отражателя, мм

от 0,6 до 10,0

Диапазон номинального значения глубины плоскодонного отражателя, мм

от 2 до 50

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра и глубины плоскодонного отражателя, мм

±0,1

Наименование характеристики

Значение

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±75

Мера НО-ФТ.05

Диапазон номинального значения толщины меры, мм

от 2 до 70

Диапазон номинального значения ширины зарубки, мм

от 0,5 до 6,0

Диапазон номинального значения глубины зарубки, мм

от 0,5 до 6,0

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, ширины и глубины зарубки, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 75

Мера НО-ЛТ.Х.00

Диапазон номинальных значений высот ступенек меры, мм

от 0,5 до 100

Пределы допускаемой абсолютной погрешности воспроизведения высот ступенек меры, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 75

Мера НО-ЛТ.Х.02

Диапазон номинальных значений высот ступенек меры, мм

от 3 до 100

Наименование характеристики

Значение

Диапазон номинального значения диаметра плоскодонного отражателя, мм

от 2 до 10

Диапазон номинального значения глубины плоскодонного отражателя, мм

от 2 до 50

Пределы допускаемой абсолютной погрешности воспроизведения высот ступенек меры, диаметра и глубины плоскодонного отражателя, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 75

Мера НО-ЛТ.Х.04

Диапазон номинальных значений высот ступенек меры, мм

от 6 до 100

Диапазон номинального значения диаметра искусственного дефекта, мм

от 1 до 10

Пределы допускаемой абсолютной погрешности воспроизведения высот ступенек меры и диаметра искусственного дефекта, мм

±0,1

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 75

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

Мера СО-1

Длина меры, мм

279

Расстояние от грани 1 до паза 1, мм

20

Диапазон номинальных значений расстояния от грани 1 до центров искусственных дефектов ИД4 - ИД 16, мм

от 15 до 165

Номинальное значение расстояния от грани 1 до центра искусственных дефектов ИД1, ИД2, ИД3, мм

227

Ширина паза 3, мм

2

Глубина паза 3, мм

45

Наименование характеристики

Значение

Масса, не более, кг

1,3

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Мера СО-1Р

Длина меры, мм

280-0,5

Диапазон номинальных значений расстояния от грани 1 до центра искусственных дефектов ИД1 - ИД6, мм

от 50 до 175

Масса, не более, кг

1,3

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Меры СО-2; СО-2Р

Длина меры, не более, мм

210

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

2

Мера СО-3

Толщина меры, не более, мм

30

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

1,3

Мера СО-3Р

Длина меры, не более, мм

200

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

3,1

Мера СО-4.1

Толщина меры, не более, мм

40

Номинальное значение ширины пазов, мм

1,0 ±0,1

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

3,1

Мера СО-4.2

Длина меры, не более, мм

240

Ширина меры, не более, мм

30

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

3,1

Мера V1

Длина меры, мм

300 ±0,1

Номинальное значение длины рабочей поверхности 2, мм

200 ±0,1

Номинальное значение ширины паза 1, мм

2

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Наименование характеристики

Значение

Масса, не более, кг

7

Меры V2 и V2/25

Длина меры, мм

75

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

0,9

Меры МД 2-0-1 и МД 2-0-2

Длина меры, мм

400

Толщина меры, мм:

МД 2-0-1

МД 2-0-2

30

25

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

12

МераФР-1

Длина рабочей поверхности 1, мм

300

Толщина выборки, мм

12,5

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

7

МераФР-2

Длина меры, мм

154

Толщина меры, мм

25

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

3,3

Меры КСО-2

Номинальное значение диаметра мер в зависимости от расстояния от поверхности ввода ультразвуковых колебаний до плоскодонного отражателя, мм:

- от 2 до 90 мм

- от 110 до 130 мм

- от 150 до 180 мм

50 ±0,5

60 ±0,5

70 ±0,5

Отклонение от параллельности рабочей и донной поверхностей, не более, мм

0,05

Отклонение от плоскостности рабочей и донной поверхностей, не более, мм

0,02

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса (для одной меры), не более, кг

2,6

Наименование характеристики

Значение

Меры КМД-4У

Номинальное значение и предельное отклонение диаметра мер, мм:

- при толщине от 16 до 150 включ. мм

- при толщине св. 150 до 400 включ. мм

- при толщине св. 400 до 500 мм

97,00-0,12-0,з4

147,000-0,145-0,з95

177,000-0,145-0,з95

Отклонение от параллельности рабочей и донной поверхности, мм

± 0,04

Отклонение от плоскостности рабочей и донной поверхностей, мм

± 0,04

Шероховатость Rа рабочей и донной поверхностей меры, не более, мкм

1,25

Масса (для одной меры), не более, кг

98

Мера КУСОТ

Диаметр мер, мм:

- в диапазоне высот от 0,5 до 20 включ. мм

- в диапазоне высот св. 20 до 50 включ. мм

- в диапазоне высот св. 50 до 100 включ. мм

- в диапазоне высот св. 100 до 300 мм

от 30 до 90

от 40 до 90

от 50 до 90

от 60 до 90

Отклонение от параллельности рабочей и донной поверхности, мм

± 0,04

Отклонение от плоскостности рабочей и донной поверхностей, мм

± 0,04

Шероховатость Rа рабочей и донной поверхностей меры, не более, мкм

1,25

Масса (для одной меры), не более, кг

18

Мера ОСО 32.008-09№1

Длина меры, мм

240

Ширина меры, мм

51

Отклонение от параллельности рабочей и донной поверхности, мм

±0,05

Отклонение от плоскостности рабочей и донной поверхностей, мм

±0,05

Шероховатость Rz рабочей и донной поверхностей меры, не более, мкм

40

Масса, не более, кг

20

Мера ОСО 32.008-09№2

Длина меры, мм

266

Ширина меры, мм

51

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20

Мера ОСО 32-006-2002

Шероховатость Rz рабочей и донной поверхностей меры, не более, мкм

40

Масса, не более, кг

9,8

Наименование характеристики

Значение

Меры НО-ПП.01; НО-ПП.02; НО-ПП.05

Длина меры, не более, мм

250

Ширина меры, не более, мм

70

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20

Мера НО-ППУ.02

Длина меры, не более, мм

350

Ширина меры, не более, мм

100

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20

Мера НО-ППУ.05

Длина меры, не более, мм

150

Ширина меры, не более, мм

150

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20

Меры НО-ФТ.02; НО-ФТ.05

Длина меры, не более, мм

250

Ширина меры, не более, мм

70

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20

Меры НО-ЛТ.Х.00; НО-ЛТ.Х.02; НО-ЛТ.Х.04

Длина меры, не более, мм

240

Ширина меры, не более, мм

240

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20

Все меры (Общие)

Температура эксплуатации, °С

от +15 до +35

Относительная влажность воздуха (при температуре 25°С), %, не более

80

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 3- Комплектность средства измерений

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

* * - количество в соответствии с заказом

Поверка

осуществляется по документу МП066.Д4-19 «ГСИ. Комплект мер дефектоскопические А3-НК. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 25 декабря 2019 г.

Основные средства поверки:

Длиномер проекционный вертикальный ИЗВ-3 (рег. № 2738-83);

Микроскоп измерительный универсальный УИМ-23 (рег. № 3705-73);

Синусная линейка ЛС1-300х90 мод. 139 КТ2 (рег. № 5390-76);

Меры длины концевые плоскопараллельные до 100 мм. Набор №1 КТ1 по ГОСТ 9038-90 (рег. № 38376-13);

Меры длины концевые плоскопараллельные. Набор №9 разряд 2 согласно государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 28.12.2018 г. (рег. № 51838-12)

Индикатор часового типа с ценой деления 0,01 мм ИЧ-25 (рег. № 49310-12)

Оптиметр вертикальный ИКВ-3 (рег. № 140-73)

Измерительная машина ИЗМ-10М (рег. № 903-54)

Дефектоскоп ультразвуковой УСД-50 (рег. № 52657-13)

Рабочий эталон 1 разряда согласно государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденной приказом Росстандарта №2842 от 29.12.2018 г. (Установка для измерений скорости распространения продольных ультразвуковых волн в твердых средах ИЗУ-3)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Комплекты мер дефектоскопические А3-НК.Технические условия.427610-011-4407661-2019.ТУ

Государственная поверочная схема для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах утвержденной приказом Росстандарта РФ №2842 от 29.12.2018 г.

Другие Дефектоскопы

79155-20
OmniScan X3 Дефектоскопы ультразвуковые
Компания "Olympus Scientific Solutions Americas Inc.", Канада
Дефектоскопы ультразвуковые OmniScan X3 (далее - дефектоскопы) предназначены для измерений глубины залегания дефекта, координаты от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования и толщины изделий из стали.
79927-20
СМДПН Системы магнитной дефектоскопии с переменным намагничиванием модернизированные
Акционерное общество "Диаконт" (АО "Диаконт"), г. Санкт-Петербург
Системы магнитной дефектоскопии с переменным намагничиванием модернизированные СМДПН (далее по тексту - Системы) предназначены для измерений толщины стенки трубопровода, изготовленного из углеродистой или низколегированной стали, в местах наличия кор...
Дефектоскопы для мониторинга стальных канатов автоматизированные ИНТРОС-АВТО (далее по тексту - дефектоскопы), предназначены для измерений относительной потери сечения и обнаружения обрывов проволок стальных канатов буровых установок, грузоподъемных...
80796-20
Krautkramer USM 36 Дефектоскопы ультразвуковые
"Baker Hughes Digital Solutions GmbH", Германия (Завод-изготовитель: 128, Juncheng Rd, Guangzhou Economic and Technological Development District, Guangzhou, Китайская Народная Республика)
Дефектоскопы ультразвуковые Krautkramer USM 36 (далее - дефектоскопы) предназначены для измерений глубины залегания дефекта, толщины изделий при одностороннем доступе к ним, обнаружения дефектов сварных соединений.
80850-20
ВД-41П Дефектоскопы вихретоковые
Закрытое акционерное общество "Научно-исследовательский институт интроскопии Московского научно-производственного объединения "Спектр" (ЗАО "НИИИН МНПО "Спектр"), г. Москва
Дефектоскопы вихретоковые ВД-41П (далее по тексту - дефектоскопы) предназначены для измерений глубины поверхностных дефектов при ручном и автоматизированном контроле изделий из ферромагнитных и немагнитных материалов.
