Комплексы измерительно-вычислительные контроля и учета энергоресурсов Квант-Энерго
| Номер в ГРСИ РФ: | 79165-20 |
|---|---|
| Производитель / заявитель: | ОАО "НПП космического приборостроения "Квант", г.Ростов-на-Дону |
Комплексы измерительно-вычислительные контроля и учета энергоресурсов «Квант-Энерго» (далее - комплексы или комплексы «Квант-Энерго») предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79165-20 |
| Наименование | Комплексы измерительно-вычислительные контроля и учета энергоресурсов |
| Модель | Квант-Энерго |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 11.09.2025 |
Производитель / Заявитель
ОАО "НПП космического приборостроения "Квант", г.Ростов-на-Дону
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 79165-20: Описание типа СИ | Скачать | 282.9 КБ | |
| 79165-20: Методика поверки ИМБТ.466453.002 Д1 | Скачать | 8.7 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные контроля и учета энергоресурсов «Квант-Энерго» (далее - комплексы или комплексы «Квант-Энерго») предназначены для:
- измерений и преобразований входных цифровых и аналоговых электрических частотно-импульсных сигналов (количества импульсов), поступающих от подключенных средств измерений (СИ) - первичных измерительных преобразователей - (ПИП) в значения физических величин с последующей обработкой, представлением и регистрацией информации;
- измерений времени, интервалов времени (за сутки).
Описание
Принцип действия комплексов «Квант-Энерго» основывается на удаленном получении по каналам связи от ПИП результатов измерений в виде входных цифровых и аналоговых электрических сигналов (количества импульсов), обработке и хранения их на сервере, для дальнейшей передачи в информационные системы.
Комплексы выполняют следующие функции:
- автоматизированный сбор по цифровому интерфейсу от ПИП утверждённого типа, измерительной информации об объеме горячей и/или холодной воды, тепловой энергии, количества и параметров теплоносителя, электрической энергии и ее качества, объема природного и сжиженного газа;
- автоматизированную обработку, хранение, регистрацию и передачу результатов измерений;
- автоматизированный контроль параметров энергоресурсов на объектах учёта и мониторинга за состоянием оборудования;
- предоставления измерительной информации в формах коммерческого учёта заинтересованным организациям и в существующие автоматизированные системы учёта энергоресурсов, информационные системы организаций жилищно-коммунального хозяйства и ресурсоснабжающих организаций ;
- обеспечение синхронизации времени между всеми компонентами, входящими в их состав.
Комплексы «Квант-Энерго» являются проектно-компонуемыми изделиями, их состав определяется конкретным проектом и в соответствии с ГОСТ Р 8.596-2002 определяются как комплексный компонент измерительной системы.
Комплексы «Квант-Энерго» имеют централизованную трехуровневую иерархическую структуру, состоящую из измерительных, связующих и вычислительных компонентов, которые образуют измерительные каналы (ИК).
Первый уровень состоит из модулей подключения СИ с импульсным выходом - модулей импульсов и данных (далее - модуль или МИД) предназначенных для измерений количества импульсов электрического напряжения, поступающих от ПИП, утвержденного типа, и преобразования в значения физических величин с последующей обработкой, представлением и регистрацией информации, а также для передачи измерительной информации на второй уровень комплекса по цифровым проводным линиям связи (RS-232, RS-422, RS-485, UART, CAN, M-Bus), и/или беспроводным интерфейсам связи (LPWAN, LoRaWAN, GSM/GPRS, NB-IoT, радиоинтерфейс).
ПИП со встроенными модулями GSM/GPRS, NB-IoT, или Ethernet могут передавать результаты измерений непосредственно на третий уровень - в серверную и клиентскую часть через операторов GSM или Интернет провайдеров.
Перечень применяемых на первом уровне модулей приведен в таблице 1.
Таблица 1 - Перечень модулей
|
Наименование |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) |
|
Счетчики импульсов беспроводные «Борей 4» |
60782-15 |
|
Счетчики импульсов беспроводные Rosemount 705 |
63654-16 |
|
Счетчики импульсов микропроцессорные СИ 10 |
56696-14 |
|
Счетчики импульсов микропроцессорные СИ20 |
56695-14 |
|
Счетчики импульсов микропроцессорные СИЗО |
65350-16 |
|
Счетчики импульсов проводные универсальные «СИПУ» |
67490-17 |
|
Счетчики-регистраторы импульсные Pulse PLC |
69398-17 |
|
Счетчики импульсов-регистраторы «Пульсар» |
25951-10 |
|
Устройство приёма-передачи УМКа450v2 |
- |
|
Счетчик импульсов Вега СИ (модификации Вега СИ-11; 12; 13; 22) |
- |
|
Счетчик импульсов Вега NB-11 |
- |
|
Счетчик импульсов Квант 6ххМ |
- |
|
Примечание - Применяемые модули и их модификации указываются в паспорте на комплекс | |
На втором уровне находятся базовые станции, предназначенные для сбора данных и передачи от ПИП и/или модулей по цифровым проводным каналам связи Интернета, RS-232, RS422, RS-485, UART, CAN, M-Bus, и/или беспроводным цифровым каналам связи, с помощью имеющихся радио-интерфейсов (антенно-фидерным устройств), GSM/GPRS, NB-IoT и/или Ethernet-коммуникаторов, на третий уровень - в серверную и клиентскую часть.
На третьем уровне в серверной части имеется центральный сервер с функцией системного времени, а в клиентской части - клиентское оборудование. Центральный сервер предназначен для сбора хранения и обработки полученных данных, мониторинга, технического регулирования работы комплекса и контроля нештатных ситуаций.
Сбор хранение и обработка данных полученных по ИК, их обработка и хранение, непрерывный мониторинг состояния всех контролируемых объектов, считывание накопленной в ПИП информации за все время отсутствия информационного обмена, передача информации осуществляется в автоматическом режиме через заданный интервал времени или по запросу оператора.
Глубина формирования архивов обратно пропорциональна количеству ИК комплекса и зависит от емкости жесткого диска сервера, но не менее 5 лет при количестве ПИП не более 5 000 000 шт.
Клиентское оборудование может включать персональные компьютеры мобильные устройства и информационные терминалы, с установленным клиентским ПО, позволяющим отображать архивные данные измеряемых параметров, документировать отчеты по параметрам водо-, газо-, тепло- и электропотребления на основе запросов архивных данных с сервера.
Структурная схема комплексов представлена на рисунке 1.
Места пломбирования счётчиков импульсов утверждённых типов, в соответствии с их описаниями типа. Схемы пломбирования модулей - счётчиков импульсов Вега СИ, Вега NB, Квант 6ххМ и устройства приёма-передачи УМКа450v2 приведены на рисунке 2.
Комплекс измерительно-вычислительный контроля и учета энергоресурсов «Квант-Энерго»
Личный кабинет абонента
Личный кабинет администратора
Информационный терминал
Бот для интернет-мессенджера Telegram
Бот для интернет-мессенджера ВКонтакте
Мобильное приложение для iOS
Мобильное приложение для Android
Клиентская часть
Сервисное программное обеспечение (вебинтерфейс)
Ethernet
GSM/GPRS, NB-IoT
Базовая стаж
Беспроводная сеть LPWAN, LoRaWAN
Оператор GSM
Интернет-провайдер
Панель управления данными
Беспроводная сеть LPWAN, LoRaWAN
Центр мониторинга и управления
Сервисное программное обеспечение (модуль «Центральный сервер»)
Серверная часть
Интернет-провайдер
Рисунок 1 - Структурная схема комплексов «Квант-Энерго»
ВЕГА NB-11, ВЕГА СИ-22
ВЕГА СИ-10, ВЕГА СИ-12, ВЕГА СИ-13
Квант 6ххМ
УМКа450v2

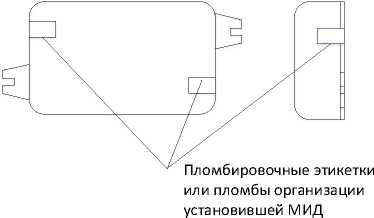

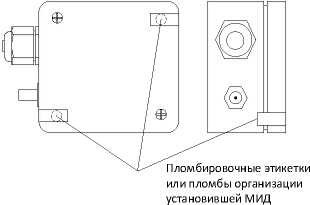

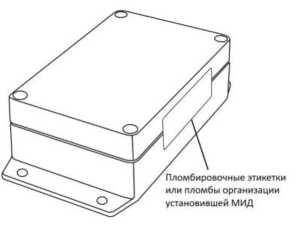

Рисунок 2 - Места пломбировки
Программное обеспечение
ПО комплексов включает в свой состав внешнее ПО (ВПО) и резидентное ПО (РПО).
ВПО включает в себя серверную и клиентскую части.
Серверная часть ВПО выполняет функции:
- сбора в автоматическом режиме через заданный интервал времени или по запросу оператора информации от измерительных компонентов;
- считывания накопленной в измерительных компонентах информации за все время отсутствия информационного обмена;
- управления устройствами посредством передачи управляющих команд;
- непрерывного мониторинга состояния всех контролируемых объектов;
- диагностики и определения нештатных ситуаций и событий;
- запись событий в базу данных и архив событий;
- преобразование количества импульсов в величину расхода, измеряемого энергоресурса, соответствующего конкретному ИК.
Клиентская часть ВПО представляет собой приложения для персональных компьютеров, мобильных устройств и информационных терминалов, предоставляющие пользователям авторизованный доступ к измерительной информации комплекса, с возможностью отображения измерительной информации и формирования отчётов.
РПО записывается в энергонезависимую память модулей на этапе производства и не может быть изменено потребителем. РПО реализует функции измерений, преобразований и обмена информацией.
Уровень защиты ПО в соответствии с Р 50.2.077-2014:
- для ВПО - «средний»;
- для РПО - «высокий».
При применении РПО для модулей утверждённого типа, идентификационные данные и уровень защиты - в соответствии с описанием типа.
Идентификационные данные серверной части ВПО приведены в таблице 2, клиентской части ВПО в таблице 3, а РПО в таблице 4.
Таблица 2 - Идентификационные данные серверной части ВПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО* |
1 |
2 |
3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.30.34.6255 |
не ниже 1.1.4.245 |
не ниже 0.1.0 |
|
Цифровой идентификатор ПО |
0E2C5CA8F8 35B8D91331 A4CD5FA7D 176 |
6B3EED0A03 5827391D581 C64F1324F8D |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
MD5 |
- |
|
* - Идентификационные наименования ПО: 1 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» -Центр мониторинга и управления»; 2 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» -Сервисное программное обеспечение (модуль «Центральный сервер»)»; 3 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» -Панель управления данными» | |||
Таблица 3 - Идентификационные данные клиентской части ВПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО* |
1 |
2 |
3 |
4 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.13.0 |
не ниже 2.13.0 |
не ниже 1.1.0.0 |
не ниже 3.2 |
|
Цифровой идентификатор ПО |
- |
- |
C94CBF6 FE46AB6 DA0F15D 9873FBF D175 |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
- |
MD5 |
- |
|
* - Идентификационные наименования ПО: 1 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» -Личный кабинет абонента»; 2 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» -Личный кабинет администратора»; 3 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» -Информационный терминал»; 4 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» - Бот для интернет-мессенджера» Telegram | ||||
Продолжение таблицы 3
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО* |
5 |
6 |
7 |
8 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.2 |
не ниже 1.6.4 |
не ниже 2.5.2 |
не ниже 0.65.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
- |
- |
- |
|
* - Идентификационные наименования ПО: 5 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» - Бот для интернет-мессенджера ВКонтакте»; 6 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» -Мобильное приложение для iOS»; 7 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» -Мобильное приложение для Android»; 8 «Автоматизированная система контроля и учета энергоресурсов «Квант-Энерго» -Сервисное программное обеспечение (веб-интерфейс)» | ||||
ПО обработки результатов измерений вычислительных компонентов не вносит дополнительной погрешности.
Связующие компоненты передачи цифровых данных от измерительных компонентов не вносят дополнительной погрешности.
Протоколы передачи цифровых данных от измерительных компонентов к вычислительным компонентам предусматривают проверку целостности переданных пакетов.
Таблица 4 - Идентификационные данные РПО
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Устройство приёма-передачи УМКа450v2 | |
|
Идентификационное наименование ПО |
450 (0x01C2) |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.15.2 |
|
Цифровой идентификатор ПО |
0x5BCE2B58 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Счетчик импульсов |
Вега СИ |
|
Идентификационное наименование ПО |
VEGA SI-11 VEGA SI-12 VEGA SI-13 VEGA SI-22 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
|
Счетчик импульсов Вега NB-11 | |
|
Идентификационное наименование ПО |
VEGA NB-11 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.4.0 |
|
Цифровой идентификатор ПО |
- |
|
Счетчик импульсов Квант 6ххМ | |
|
Идентификационное наименование ПО |
Kvant IMBTxx |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
|
Счетчики импульсов-регистраторы «Пульсар» | |
|
Идентификационное наименование ПО |
Firm Pulsar-01 |
|
Номер версии (идентификационный номер) ПО |
Ver. 01 и выше |
|
Цифровой идентификатор ПО |
номер версии |
|
Счетчики импульсов беспроводные «Борей 4» | |
|
Идентификационное наименование ПО |
Boraes4.100 |
|
Номер версии (идентификационный номер) ПО |
1.00 |
|
Цифровой идентификатор ПО |
2F33 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов беспроводные Rosemount 705 | |
|
Идентификационное наименование ПО |
705 Totalizer Software |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
|
Счетчики импульсов микропроцессорные СИ 10 | |
|
Идентификационное наименование ПО |
SI10.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
C688F496 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Счетчики импульсов микропроцессорные СИ20 | |
|
Идентификационное наименование ПО |
SI20PIC 5KEY.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.05 |
|
Цифровой идентификатор ПО |
A8EF2623 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Счетчики импульсов микропроцессорные СИЗО | |
|
Идентификационное наименование ПО |
EmbSI30.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.07 |
|
Цифровой идентификатор ПО |
9F51531A84CA0F8384 D06448E68E96B0 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
|
1 |
2 |
|
Счетчики импульсов проводные универсальные СИПУ 485.2.В0, СИПУ 485.2.D | |
|
Идентификационное наименование ПО |
WUPC2.110 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.10 |
|
Цифровой идентификатор ПО |
8F10 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ 485.2N.BO, СИПУ 485.2N.D | |
|
Идентификационное наименование ПО |
WUPC2N.210 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.10 |
|
Цифровой идентификатор ПО |
3FF0 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ 485.4.B0, СИПУ 485.4.В5, СИПУ 485.4.D | |
|
Идентификационное наименование ПО |
WUPC4.100 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
CE4F |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ 485.4N |
СИПУ 485.4N.B0, СИПУ 485.4N.B5, .D |
|
Идентификационное наименование ПО |
WUPC4N.200 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.00 |
|
Цифровой идентификатор ПО |
0400 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ 485.10.D | |
|
Идентификационное наименование ПО |
WUPC10.120 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.20 |
|
Цифровой идентификатор ПО |
FF00 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ 485.10N.D | |
|
Идентификационное наименование ПО |
WUPC10N.220 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.20 |
|
Цифровой идентификатор ПО |
1E42 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ 485.16.D | |
|
Идентификационное наименование ПО |
WUPC16.130 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.30 |
|
Цифровой идентификатор ПО |
061E |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ MB.2.B0, СИПУ MB.2.D | |
|
Идентификационное наименование ПО |
WUPC1M.310 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.10 |
|
Цифровой идентификатор ПО |
4F4F |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ MB.2N.B0, СИПУ MB.2N.D | |
|
Идентификационное наименование ПО |
WUPC2NM.410 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.10 |
|
Цифровой идентификатор ПО |
1D42 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
1 |
2 |
|
Счетчики импульсов проводные униве СИПУ MB.4.B5, СИП |
^рсальные СИПУ MB.4.B0, [У MB.4.D |
|
Идентификационное наименование ПО |
WUPC4M.300 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.00 |
|
Цифровой идентификатор ПО |
0E43 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные униве СИПУ MB.4N.B5, СИП |
рсальные СИПУ MB.4N.B0, [У MB.4N.D |
|
Идентификационное наименование ПО |
WUPC4NM.400 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.00 |
|
Цифровой идентификатор ПО |
A942 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ MB.10.D | |
|
Идентификационное наименование ПО |
WUPC10M.320 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.20 |
|
Цифровой идентификатор ПО |
5D4D |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные униве |
рсальные СИПУ MB.10N.D |
|
Идентификационное наименование ПО |
WUPC10NM.420 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.20 |
|
Цифровой идентификатор ПО |
3DF0 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Счетчики импульсов проводные универсальные СИПУ MB.16.D | |
|
Идентификационное наименование ПО |
WUPC16M.330 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.30 |
|
Цифровой идентификатор ПО |
221E |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
Микроконтроллер счетчика-регистратора импульсного Pulse PLC | |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V1.01 |
|
Цифровой идентификатор ПО |
- |
|
Конфигуратор счетчика-регистратора импульсного Pulse PLC | |
|
Идентификационное наименование ПО |
Pulse PLC Tools.exe |
|
Номер версии (идентификационный номер) ПО |
V1.04 |
|
Цифровой идентификатор ПО |
32F1456D0FEF3FF89F338216E41055AD |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Технические характеристики
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Для устройств приёма-передачи УМКа450v2: - диапазон измерений количества импульсов, имп. - пределы допускаемой относительной погрешности измерений количества импульсов, % |
от 0 до 232-1 ±0,05 |
|
1 |
2 |
|
Для счетчиков импульсов Вега СИ (модификации Вега СИ-11; Вега СИ-12; Вега СИ-13; Вега СИ-22): - диапазон измерений количества импульсов, имп. - пределы допускаемой относительной погрешности измерений количества импульсов, % |
от 0 до 232-1 ±0,01 |
|
Для счетчиков импульсов Вега NB-11: - диапазон измерений количества импульсов, имп. - пределы допускаемой относительной погрешности измерений количества импульсов, % |
от 0 до 232-1 ±0,01 |
|
Для счетчиков импульсов Квант 6ххМ: - диапазон измерений количества импульсов, имп. - пределы допускаемой относительной погрешности измерений количества импульсов, % |
от 0 до 232-1 ±0,01 |
|
Для счетчиков импульсов-регистраторов «Пульсар»: - диапазон измерений количества импульсов, имп. - пределы допускаемой погрешности измерений количества импульсов, имп. за время счета |
от 0 до 9 999 999 ±1 |
|
Для счетчиков импульсов беспроводных «Борей 4»: - диапазон измерений количества импульсов, имп. - пределы допускаемой относительной погрешности измерений количества импульсов, % |
от 0 до 232-1 ±0,01 |
|
Для счетчиков импульсов беспроводных Rosemount 705: - диапазон входных значений частот импульсов, Гц - пределы допускаемой основной абсолютной погрешности измерений количества импульсов в диапазоне частот от 170 до 10000 Гц - пределы допускаемой дополнительной абсолютной погрешности измерений количества импульсов в диапазоне частот от 170 до 10000 Гц связанной с изменением температуры окружающего воздуха, на каждые 10 оС |
от 3 до 10 000 ±0,0001 • Хизм, где Хизм - измеренное количество импульсов ±0,00005^Хизм, где Хизм - измеренное количество импульсов |
|
Для счетчиков импульсов микропроцессорных СИ10: - диапазон счета импульсов, имп. - пределы допускаемой относительной погрешности преобразования, % |
от 0 до 9 999 ±0,01 |
|
Для счетчиков импульсов микропроцессорных СИ20: - диапазон счета импульсов - пределы допускаемой относительной погрешности преобразования, % |
от 0 до 999 999 ±0,01 |
|
Для счетчиков импульсов микропроцессорных СИ30: - число разрядов n - постоянная счетчика К - емкость счетчика - пределы допускаемой относительной погрешности измерений входного аналогового сигнала (числоимпульсный сигнал) и преобразования его в значение физической величины на 10 000 импульсов, % |
6 от 10-(n-1) до 10n-1 Кх10п-1 ±0,01 |
|
1 |
2 |
|
Для счетчиков импульсов проводных универсальных «СИПУ»: - диапазон измерений количества импульсов - пределы допускаемой относительной погрешности измерений количества импульсов для исполнений СИПУ 485.2.В0, СИПУ МВ.2.В0, СИПУ 485.4.В0, СИПУ МВ.4.В0, СИПУ 485.4.В5, СИПУ МВ.4.В5, СИПУ 485.2.D, СИПУ 485.4.D, СИПУ MB.2.D, СИПУ MB.4.D, СИПУ 485.10.D, СИПУ MB.10.D, СИПУ 485.16.D, СИПУ MB.16.D, % - пределы допускаемой относительной погрешности измерений количества импульсов для исполнений СИПУ 485.2N.BO, СИПУ MB.2N.B0, СИПУ 485.4N.B0, СИПУ MB.4N.B0, СИПУ 485.4N.B5, СИПУ MB.4N.B5, СИПУ 485.2N.D, СИПУ 485.4N.D, СИПУ MB.2N.D, СИПУ MB.4N.D, СИПУ 485.10N.D, СИПУ MB.10N.D, % |
от 0 до 232 -1 ±0,1 ±0,5 |
|
Для счетчиков-регистраторов импульсных Pulse PLC: - диапазон показаний I - диапазон показаний II - пределы допускаемой погрешности счета импульсов, условных единиц |
от 0 до 99 999 999 от 0 до 999 999 999 ±100 (100 условных единиц соответствует 0,1 от передаточного числа прибора энергоучета, записанного в Pulse PLC |
|
Пределы допускаемой абсолютной погрешности системного времени, с/сут. |
±3 |
|
Примечания: 1 Диапазон измерений физической величины, получаемой от ПИП, выбирается при настройке (наладке) комплекса и отображается в единицах измеряемой физической величины. 2 Диапазон измерений количества импульсов на каждом ИК определяется применяемым на конкретном ИК модулем (таблица 1) | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Для устройств приёма-передачи УМКа450v2: - длительность входных импульсов, мс, не менее - верхний предел частоты следования импульсов, Гц |
30 16 |
|
Для счетчиков импульсов Вега СИ (модификации Вега СИ-11; Вега СИ-12; Вега СИ-13; Вега СИ-22): - длительность входных импульсов, мс, не менее - максимальная частота импульсного сигнала, Гц |
5 200 |
|
Для счетчиков импульсов Вега NB-11: - длительность входных импульсов, мс, не менее - верхний предел частоты следования импульсов, Гц |
5 200 |
|
Для счетчиков импульсов Квант 6ххМ: - амплитуда входных сигналов, В, не более - длительность входных импульсов, мкс, не менее - верхний предел частоты следования импульсов, кГц |
5 200 (опционально 50) 2,5 (опционально до 10) |
|
1 |
2 |
|
Для счетчиков импульсов-регистраторов «Пульсар»: - длительность импульсов, мс, не менее - частота входного сигнала, Гц |
1 200 (опционально 2000) |
|
Для счетчиков импульсов беспроводных «Борей 4»: - верхний предел частоты следования импульсов, Гц |
31 |
|
Для счетчиков импульсов беспроводных Rosemount 705: - диапазон входных амплитудных значений импульсов, В - диапазон длительности входных импульсов, мс |
от 0,05 до 40 от 0,003 до 5 |
|
Для счетчиков импульсов микропроцессорных СИ10: - частота входных импульсов, кГц, не более - длительность входных импульсов, мкс, не менее |
0,2 1 250 |
|
Для счетчиков импульсов микропроцессорных СИ20: - частота входных импульсов, кГц, не более - длительность входных импульсов, мкс, не менее |
2,5 200 |
|
Для счетчиков импульсов проводных универсальных «СИПУ»: - минимальная длительность входных импульсов (для исполнений СИПУ 485.2N.B0, СИПУ MB.2N.B0. СИПУ 485.4N.B0. СИПУ MB.4N.B0. СИПУ 485.4N.B5. СИПУ MB.4N.B5. СИПУ 485.2N.D. СИПУ 485.4N.D. СИПУ MB.2N.D. СИПУ MB.4N.D. СИПУ 485.10N.D. СИПУ MB.10N.D), мс - максимальная частота следования импульсов (для для исполнений СИПУ 485.2.В0, СИПУ МВ.2.В0, СИПУ 485.4.ВО, СИПУ МВ.4.0, СИПУ 485.4.B5, СИПУ МВ.4.В.5, СИПУ 485.2.D, СИПУ 485.4.D, СИПУ MB.2.D. СИПУ MB.4.D. СИПУ 485.10.D, СИПУ MB.10.D. СИПУ 485.16.D), Гц |
500 31 |
|
Для счетчиков-регистраторов импульсных Pulse PLC: - частота входных импульсов, Гц, не более - длительность входных импульсов, мс, не менее |
100 5 |
|
Виды телеметрии данных* |
LPWAN, LoRaWAN, GSM/GPRS, NB-IoT |
|
Радиус приёма-передачи измерительной информации по радиоканалам до базовой станции, м, не более |
5000 |
|
Параметры электрического питания: - сервер: - напряжение сети переменного тока с частотой 50 Гц, В - базовая станция: - напряжение постоянного тока, В - напряжение сети переменного тока с частотой 50 Гц, В - модули: - номинальное напряжение постоянного тока, В - напряжение сети переменного тока с частотой 50 Гц, В |
230 от 3 до 36* 230 от 3 до 36* от 90 до 264* |
|
Отклонение напряжения питания от номинального значения, % |
±10 |
|
Габаритные размеры базовой станции (длина х ширина х высота), мм, не более |
360х200х150 |
|
Масса базовой станции, кг, не более |
5 |
|
1 |
2 |
|
Условия эксплуатации: - сервер: - температура окружающей среды, °С - относительная влажность, %, не более - базовая станция: - температура окружающей среды, °С - относительная влажность, %, не более - модули: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +35 85 от -10 до +50 85 от -40 до +85 85 |
|
* - Зависит от типов применяемых базовых станций и модулей | |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации методом типографской печати.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный контроля и учета энергоресурсов «Квант-Энерго»** |
«Квант-Энерго» |
1 шт. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
|
Методика поверки |
ИМБТ.466453.002Д1 |
1 экз. |
|
Конверт с данными (логины и пароли) для доступа к личному кабинету |
- |
1 шт.*** |
|
* * - Комплектность поставки определяется спецификацией в соответствии с проектным заданием. * ** - Количество пользователей комплекса определяется договором на поставку | ||
Поверка
осуществляется по документу ИМБТ.466453.002Д1 «ГСИ. Комплексы измерительно вычислительные контроля и учета энергоресурсов «Квант-Энерго». Методика поверки», утверждённому ЗАО КИП «МЦЭ» 20.03.2020 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/3, регистрационный номер 32499-06;
- генератор импульсов Г5-82, регистрационный номер 8598-82;
- секундомер электронный с таймерным выходом СТЦ-2М, регистрационный номер 65349-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке и/или в соответствующий раздел паспорта на комплекс.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения
ИМБТ.466453.002ТУ. Комплексы измерительно-вычислительные контроля и учета энергоресурсов «Квант-Энерго». Технические условия
Смотрите также
