Комплексы программно-аппаратные с фото и видеофиксацией "Дозор-М3"

Номер в ГРСИ РФ: 79406-20
Производитель / заявитель: ООО "Ангелы АйТи" "ANGELS IT", г.Воронеж
Скачать
79406-20: Описание типа СИ Скачать 757.7 КБ
79406-20: Методика поверки АНБЕ.402169.010 МП Скачать 4.7 MБ
Нет данных о поставщике
Комплексы программно-аппаратные с фото и видеофиксацией "Дозор-М3" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы программно-аппаратные с фото и видеофиксацией «Дозор -М3» (далее - комплексы) предназначены для измерения значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерения текущих навигационных параметров и определения на их основе координат комплексов.

Информация по Госреестру

Основные данные
Номер по Госреестру 79406-20
Наименование Комплексы программно-аппаратные с фото и видеофиксацией
Модель "Дозор-М3"
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 03.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью "Безопасность информационных систем" (ООО "БИС"), г. Воронеж; Общество с ограниченной ответственностью "Ангелы АйТи" (ООО "Ангелы АйТи"), г. Воронеж

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 533
Найдено поверителей 14
Успешных поверок (СИ пригодно) 532 (100%)
Неуспешных поверок (СИ непригодно) 1 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

79406-20: Описание типа СИ Скачать 757.7 КБ
79406-20: Методика поверки АНБЕ.402169.010 МП Скачать 4.7 MБ

Описание типа

Назначение

Комплексы программно-аппаратные с фото и видеофиксацией «Дозор-М3» (далее - комплексы) предназначены для измерения значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерения текущих навигационных параметров и определения на их основе координат комплексов.

Описание

Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

Комплексы выпускаются в следующих исполнениях 01, 02 и 03, которые отличаются типами корпусов промышленных компьютеров (ПК), а также укомплектованностью сенсорным монитором. Установленное программное обеспечения (ПО) комплексов защищенного электронным ключом.

Комплексы исполнения 01 конструктивно состоят из автономного промышленного

компьютера, монитора и двух камер.

Комплексы исполнения 02 конструктивно состоят из автономного промышленного компьютера в пыле-влагозащищенном корпусе, монитора и двух камер.

Комплексы исполнения 03 конструктивно состоят из автономного компьютера в специальном металлическом корпусе и двух камер.

промышленного

Комплектация комплексов предусматривает набор креплений для установки в автомобиле.

Общий вид, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа комплексов представлены на рисунках 1, 2, 3, 4 и 5.

Маркировка наносится на шильдик комплекса расположенного на корпусе ПК. Пример маркировки комплексов представлен на рисунке 6.

Камера

ПК

Монитор

Место нанесения знака утверждения

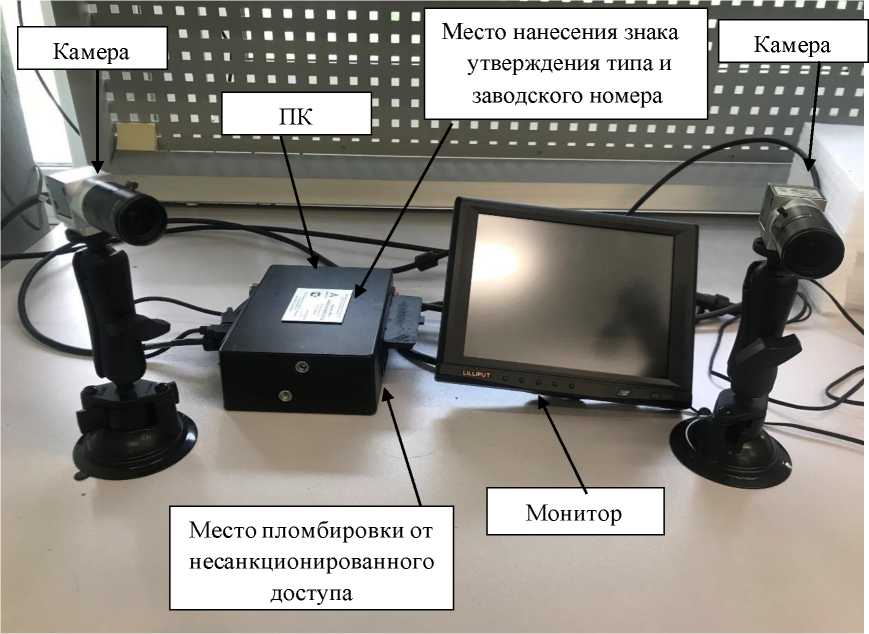

Рисунок 1 - Общий вид комплексов исполнения 01 и обозначение места нанесения знака

утверждения типа

Место пломбировки от несанкционированного доступа

Рисунок 2 - Схема пломбировки комплексов исполнения 01 от несанкционированного доступа

Рисунок 3 - Общий вид комплексов исполнения 02, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа

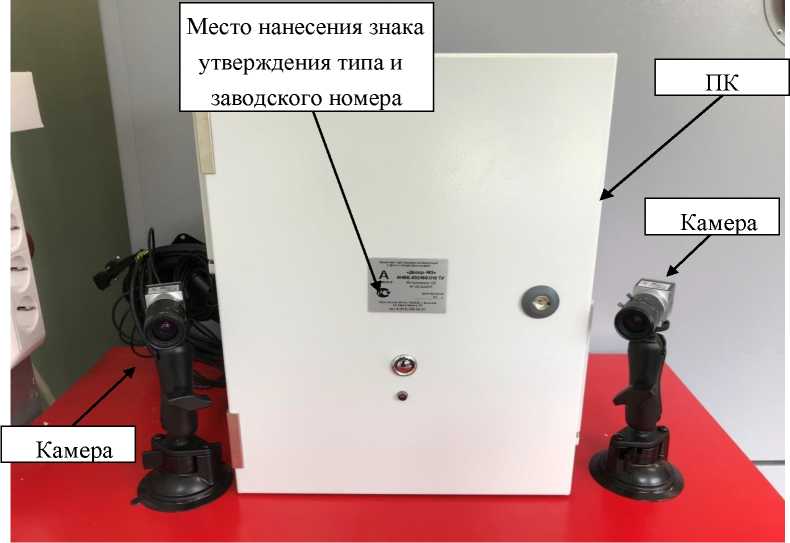

Рисунок 4 - Общий вид комплексов исполнения 03 и обозначение места нанесения знака утверждения типа

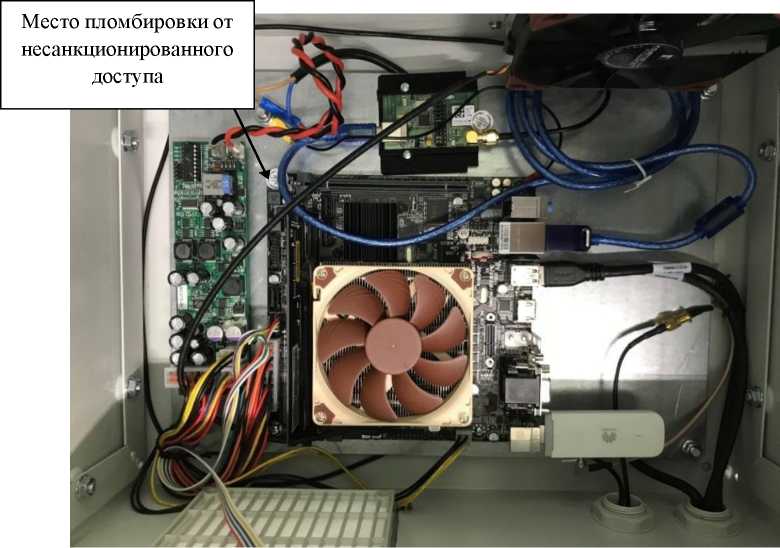

Место пломбировки от несанкци онир ованного доступа

Рисунок 5 - Схема пломбировки от несанкционированного доступа комплексов исполнения 03

Комплекс программно-аппаратный с фото и видеофиксацией

А

ANGELS IT

©

«Дозор-М3» АНБЕ.402169.010 ТУ

Исполнение: 01 № 01-АА001

дата выпуска ________20 г.

ООО «Ангелы АйТи», 394036, г. Воронеж, ул. Карла Маркса, 53

тел. 8 (473) 255-50-07

Рисунок 6 - Пример маркировки комплексов

Программное обеспечение

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (ПО), метрологическая часть которого обеспечивает: определение координат комплексов и текущего времени.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PATROL M3

Номер версии (идентификационный номер) ПО

не ниже DM.01.03

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU), с

±2

Границы допускаемой погрешности (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания комплексов (постоянный ток), В:

- исполнение 01

от 10,8 до 23

- исполнение 02

от 10,8 до 15

- исполнение 03

от 10,8 до 30

Потребляемая мощность комплексов, Вт, не более:

- исполнение 01

100

- исполнение 02

75

- исполнение 03

150

Рабочие условия применения комплексов:

- исполнение 01:

- температура окружающего воздуха, °С

от 5 до 40

- относительная влажность при температуре 25 °С без конденсации влаги, %

до 80

- исполнение 02 и исполнение 03:

- температура окружающего воздуха, °С

от -10 до +50

- относительная влажность при температуре 25 °С без конденсации влаги, %

до 98

Габаритные размеры комплексов, мм, не более: - исполнение 01:

- промышленный компьютер

- длина

280

- ширина

240

- высота

140

- монитор

- длина

275

- ширина

185

- высота

40

- камеры

- длина

130

- ширина

60

- высота

80

Продолжение таблицы 3

Наименование характеристики

Значение

- исполнение 02:

- промышленный компьютер

- длина

175

- ширина

145

- высота

60

- монитор

- длина

275

- ширина

185

- высота

40

- камеры

- длина

130

- ширина

60

- высота

80

- исполнение 03:

- промышленный компьютер

- длина

220

- ширина

350

- высота

430

- камеры

- длина

200

- ширина

100

- высота

100

Масса комплексов, кг, не более:

- исполнение 01

8

- исполнение 02

8

- исполнение 03

20

Знак утверждения типа

наносится на шильдик корпуса ПК комплекса и на титульные листы формуляра и руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность комплексов

Наименование

Обозначение

Количество

Комплекс программно-аппаратный с фото и видеофиксацией «Дозор-М3»

-

1 шт.*

Набор креплений

-

1 компл.*

Руководство по эксплуатации

АНБЕ.402169.010 РЭ **

1 экз.

Формуляр

АНБЕ.402169.010 ФО**

1 экз.

Описание программы

АНБЕ.402169.010 И1

1 экз.

Инструкция по техническому обслуживанию и ремонту

АНБЕ.402169.010 ИО

1 экз.

Методика поверки

АНБЕ.402169.010 МП

1 экз.

* - состав комплексов зависит от заказанного исполнения

* * - комплект поставки зависит от производителя комплексов

Поверка

осуществляется по документу АНБЕ.402169.010 МП «ГСИ Комплексы программно-аппаратные с фото и видеофиксацией «Дозор-М3». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 3 июля 2020 г.

Основные средства поверки:

- источник первичного точного времени УКУС-ПИ 02ДМ (регистрационный номер 60738-15 в Федеральном информационном фонде);

- GNSS-приемник    спутниковый    геодезический    многочастотный    SIGMA

(регистрационный номер 40862-09 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Комплекс  программно-аппаратныый  с фото и видеофиксацией «Дозор-М3».

Технические условия. АНБЕ.402169.010 ТУ
