79419-20: DFX-MM, DFX-LV Преобразователи расхода жидкости ультразвуковые - Производители, поставщики и поверители

Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV

Номер в ГРСИ РФ: 79419-20
Производитель / заявитель: ООО "НефтеГазМетрология" (ООО "НГМ"), г. Белгород
Скачать
79419-20: Описание типа СИ Скачать 562.7 КБ
79419-20: Методика поверки МП 1112-9-2020 Скачать 2.4 MБ
Нет данных о поставщике
Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (далее - ПР) предназначены для измерений объемного расхода и объема жидкости в напорных трубопроводах, а также для применения в составе эталонных расходомерных установок, поверочных измерительных комплексов.

Информация по Госреестру

Основные данные
Номер по Госреестру 79419-20
Наименование Преобразователи расхода жидкости ультразвуковые
Модель DFX-MM, DFX-LV
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 03.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью "НефтеГазМетрология" (ООО "НГМ"), г. Белгород; Фирма "Metering & Technology S.A.S", Франция

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 91
Найдено поверителей 9
Успешных поверок (СИ пригодно) 90 (99%)
Неуспешных поверок (СИ непригодно) 1 (1%)
Актуальность информации 19.11.2024

Поверители

Скачать

79419-20: Описание типа СИ Скачать 562.7 КБ
79419-20: Методика поверки МП 1112-9-2020 Скачать 2.4 MБ

Описание типа

Назначение

Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (далее - ПР) предназначены для измерений объемного расхода и объема жидкости в напорных трубопроводах, а также для применения в составе эталонных расходомерных установок, поверочных измерительных комплексов.

Описание

Принцип действия ПР основан на измерении времени прохождения ультразвуковых импульсов в движущейся жидкости по направлению движения и против него. Разность этих времен пропорциональна средней скорости движения жидкости. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых датчиков, по сечению трубопровода, определяется объемный расход.

ПР состоит из следующих основных частей:

- первичный преобразователь;

- электронный блок;

- струевыпрямительная секция, устанавливаемая на входном прямолинейном участке (по заказу).

Первичный преобразователь состоит из цилиндрического измерительного участка с установленными ультразвуковыми датчиками, образующими акустические каналы, и присоединительных фланцев.

При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений интервалов времени электронный блок вычисляет среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По значению средней скорости электронный блок вычисляет объемный расход и объем измеряемой среды. Опционально, для вычисления объемного расхода и объема измеряемой среды дополнительно может применяться значение вязкости измеряемой среды, информация о котором в непрерывном режиме в цифровом виде через коммуникационный интерфейс RS485 должна поступать в электронный блок ПР.

Измеренное значение объема рабочей среды может быть передано электронным блоком ПР в виде частотно-импульсного сигнала для дальнейшей обработки измерительновычислительному комплексу, счетчику импульсов или другому средству обработки информации утвержденного типа.

Для передачи измеренных и вычисленных величин на внешние средства обработки информации, а также для конфигурирования электронного блока ПР может быть использован Ethernet IEEE 802.3 порт или (опционально) другие средства передачи цифровой информации.

ПР выпускаются следующих типоразмеров: DFX04, DFX06, DFX08, DFX10, DFX12, DFX14, DFX16, DFX18, DFX20, DFX24, DFX26, DFX28, DFX30, DFX32, отличающихся диаметром условного прохода, монтажной длиной.

Все типоразмеры ПР выпускаются в двух модификациях, отличающихся количеством установленных ультразвуковых датчиков: DFX-ММ и DFX-LV. В ПР модификации DFX-ММ установлены 16 ультразвуковых датчиков, образующих 32 акустических канала; в ПР DFX-LV - 10 ультразвуковых датчиков, образующих 15 акустических каналов.

По заказу ПР могут комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода со струевыпрямительной секцией перед ПР должна составлять DN10. Длина прямого участка трубопровода без струевыпрямительной секции определяется Изготовителем при заказе ПР. Длина прямого участка после ПР должна составлять не менее DN5.

Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам ГОСТ, ASME, DIN.

Для исключения возможности несанкционированного вмешательства в работу ПР предусмотрены места для установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки.

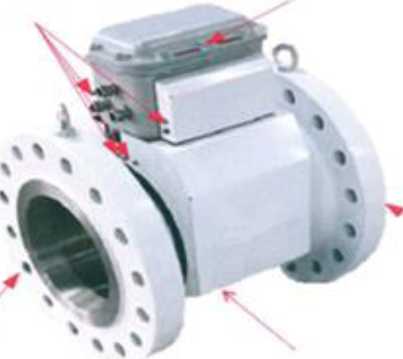

Общий вид ПР с указанием мест пломбировки от несанкционированного доступа приведен на рисунке 1.

Рисунок 1 - Общий вид ПР с указанием мест пломбировки

Программное обеспечение

ПР имеют встроенное ПО, которое производит обработку результатов измерений и их передачу на внешние устройства.

Встроенное ПО записывается на заводе-изготовителе. Идентификационные данные приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

Meter-Firmware

Номер версии (идентификационный номер) ПО

Не ниже 115.1110

Цифровой идентификатор ПО

-

Идентификация встроенного ПО проводится только техническими специалистами завода-изготовителя с помощью специализированного программного обеспечения. ПО вместе с расходомерами не поставляется.

Влияние ПО на метрологические характеристики ПР учтено при нормировании метрологических характеристик ПР. Уровень защиты ПО ПР «высокий» согласно Р 50.2.077-2014. Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью ПР.

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Наименование характеристики

Значение для типоразмеров ПР

DFX04

DFX06

DFX08

DFX10

DFX12

DFX14

DFX16

DFX18

DFX20

DFX24

DFX26

DFX28

DFX30

DFX32

Диаметр условного прохода, мм (дюйм)

100 (4)

150

(6)

200 (8)

250

(10)

300

(12)

350

(14)

400

(16)

450

(18)

500

(20)

600

(24)

650

(26)

700

(28)

750

(30)

800

(32)

Диапазон измерений расхода 1), м3/ч

- ПР модификации DFX-ММ

от 15

до 380

от 30 до 800

от 60 до 1400

от 90 до 2200

от 130 до 3200

от 160 до 3800

от 200 до 5000

от 250 до 6200

от 350 до 7800

от 500 до

11000

от 600 до 13000

от 700 до 16000

от 900 до

18000

от 1000 до 20000

- ПР модификации DFX-LV

от 17 до 380

от 40 до 800

от 70 до 1400

от 110 до 2200

от 160 до 3200

от 190 до 3800

от 250 до 5000

от 310 до 6200

от 390 до 7800

от 550 до 11000

от 650 до 13000

от 800 до 16000

от 900 до

18000

от 1000 до 20000

Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема ПР модификации DFX-ММ, %

Пределы допускаемой относительной погрешности при измерении объема в диапазоне измерений расхода, %

±0,102); ±0,15 ; ±0,203)

Пределы допускаемой относительной погрешности при измерении объема в точке диапазона расхода, %

±0,10

Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема ПР модификации DFX-LV, %

Пределы допускаемой относительной погрешности при измерении объема в диапазоне измерений расхода, %

±0,154); ±0,40

Примечания:

1) Допускается сужение диапазонов измерений расхода в соответствии с опросным листом или требованиями, определяющими назначение и область применения ПР.

2) ПР с пределом допускаемой относительной погрешности ±0,10 % изготавливаются по специальному заказу.

3) При поверке по поверочной установке и нескольким компараторам объема (массы). ПР с пределом допускаемой относительной погрешности ±0,15 % для условий поверки по ПУ и нескольким компараторам объема (массы) изготавливаются по специальному заказу.

4) ПР с пределом допускаемой относительной погрешности ±0,15 % изготавливаются по специальному заказу.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для типоразмеров ПР

DFX04

DFX06

DFX08

DFX10

DFX12

DFX14

DFX16

DFX18

DFX20

DFX24

DFX26

DFX28

DFX30

DFX32

Параметры электрического питания:

- напряжение питания переменным током, В

от 85 до 264

- напряжение питания постоянным током, В

от 18 до 32

- частота напряжения переменного тока, Гц

от 47 до 63

- потребляемая мощность, Вт, не более

а) ПР модификации DFX-ММ б) ПР модификации DFX-LV

10

15

Монтажная длина, мм

- ПР модификации DFX-ММ

406

457

508

559

610

711

813

914

1016

1220

1321

1422

1524

1626

- ПР модификации DFX-LV

406

457

508

559

610

711

813

914

1016

1220

1321

1422

1524

1626

Масса, кг, не более

- ПР модификации DFX-ММ

79

192

215

300

394

352

448

442

504

721

866

1035

1192

1322

- ПР модификации DFX-LV

75

146

234

259

318

474

654

443

535

645

-

-

-

-

Продолжение таблицы 3

Наименование характеристики

Значение для типоразмеров ПР

DFX04

DFX06

DFX08

DFX10

DFX12

DFX14

DFX16

DFX18

DFX20

DFX24

DFX26

DFX28

DFX30

DFX32

Условия эксплуатации:

- рабочая среда

вода, нефть, нефтепродукты, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат

- давление рабочей среды, МПа, не более

10

- диапазон температуры рабочей среды, °С

- 55 до + 120

Наименование характеристики

Значение для типоразмеров ПР

DFX04 DFX06 DFX08 DFX10 DFX12 DFX14 DFX16 DFX18 DFX20 DFX24 DFX26 DFX28 DFX30 DFX32

- диапазон кинематической вязкости рабочей среды, сСт а) ПР модификации DFX-ММ б) ПР модификации DFX-LV

до 600 (по специальному заказу до 1500 )1) до 20 (по специальному заказу до 300 )1)

- диапазон температуры окружающего воздуха, °С а) ПР модификации DFX-ММ б) ПР модификации DFX-LV

- 55 до + 55

- 40 до + 55

- диапазон плотности рабочей среды, кг/м3

от 400 до 1500

Выходные каналы

Частотно-импульсные (2 шт.)

Коммуникационные порты

10/100BASE-T IEEE 802.3 Ethernetlink RJ45, IEEE 802.11 b/g, RS-485, оптоволокно

Протоколы

HTTP, HTTPS, TELNET, SNMP, Modbus TCP

Средний срок службы, лет

10

Средняя наработка на отказ, ч

70000

1) Диапазон кинематической вязкости рабочей среды согласовывается с изготовителем при заказе ПР.

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации ПР типографским способом, а также на табличку, прикрепленную к ПР, фотохимическим или ударным методом, или в виде голографической наклейки.

Комплектность

Таблица 4 - Комплектность преобразователей расхода жидкости ультразвуковых DFX-ММ, DFX-LV

Наименование

Обозначение

Количество

Примечание

Преобразователь расхода жидкости ультразвуковой DFX-ММ, DFX-LV

1 комплект

Струевыпрямительная секция

1 комплект

По требованию заказчика

Комплект запасных частей и принадлежн остей

1 комплект

По требованию заказчика

Руководство по эксплуатации

Е 1688.00 РЭ

1 экз.

Паспорт

Е 1688.00 ПС

1 экз.

Методика поверки

МП 1112-9-2020

1 экз.

По требованию заказчика

Поверка

осуществляется по документам:

МП 1112-9-2020 «ГСИ. Преобразователи расхода ультразвуковые DFX-ММ, DFX-LV. Методика поверки», утвержден ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» и ФГУП «ВНИИМС» 06.04.2020 г.;

МИ 3287-2010 «ГСИ. Преобразователи объемного расхода. Методика поверки» с изменениями №1 и №2;

МИ 3265-2010 «ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации»;

МИ 3266-2010 «ГСИ. Преобразователи объемного расхода эталонные. Методика поверки» с изменением №1;

МИ 3312-2013 «ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки».

Основные средства поверки:

- рабочий эталон 1 -го разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,05 % в соответствии с приказом Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;

- рабочий эталон 2-го разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,1 % в соответствии с приказом Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПР с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

Техническая документация фирмы «Metering & Technology S.A.S.», Франция

ТУ 26.51.63-002-09827511-2019 Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV. Технические условия
