Счетчики электрической энергии многофункциональные однофазные М2М-1 и М2М-1S
| Номер в ГРСИ РФ: | 79474-20 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Курганский приборостроительный завод" (ООО "КПЗ"), г. Москва |
Счетчики электрической энергии многофункциональные однофазные М2М-1 и М2М-^ (далее - счетчики) предназначены для измерений активной (АЭ) и реактивной (РЭ) электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79474-20 |
| Наименование | Счетчики электрической энергии многофункциональные однофазные |
| Модель | М2М-1 и М2М-1S |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 02.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Курганский приборостроительный завод" (ООО "КПЗ"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 214012 |
| Найдено поверителей | 7 |
| Успешных поверок (СИ пригодно) | 214011 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 79474-20: Описание типа СИ | Скачать | 534 КБ | |
| 79474-20: Методика поверки РТ-МП-7174-551-2020 | Скачать | 4.3 MБ |
Описание типа
Назначение
Счетчики электрической энергии многофункциональные однофазные
М2М-1 и M2M-1S (далее - счетчики) предназначены для измерений активной (АЭ) и реактивной (РЭ) электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Описание
Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационно-измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, отключающее реле, оптический порт, основной канал связи: 2G (GPRS) или IoT (eMTC/NB-IoT/GPRS/EDGE); резервный канал связи, активируемый при установке модуля расширения: PLC, Ethernet, ZigBee, LoRa, RS-485.
Конструктивно счетчик выполнен в пластмассовом корпусе. Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчика, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для цифровых интерфейсов при наличии установленных модулей расширения. На передней панели счетчика расположены кнопки управления режимами индикации дисплея.
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейсы основного и резервного канала связи, через оптический порт и выводит информацию на дисплей.
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчика.
С помощью программного обеспечения возможно осуществление настройки параметров счетчика, а также считывание данных, при этом связь компьютера со счетчиком может осуществляться как через оптический порт, так и через основной или резервный каналы связи.
Для осуществления мер безопасности и надежности перед настройкой параметров счетчика необходимо пройти процедуру идентификации.
Общий вид счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1 и 2.
Структура условного обозначения
М2М-ХХ-Х/Х-ХХ-ХХ-Х-Х
/нет индекса/ - Резервный канал отсутствует PLC - Резервный канал связи PLC E - Резервный канал связи Ethernet ZB - Резервный канал связи ZigBee LORA - Резервный канал связи LoRa RS - Резервный канал связи RS-485 SF - Резервный канал связи Sigfox
/нет индекса/- Исполнение со встроенной антенной А - возможность подключения внешней антенны
2G - Основной канал связи GPRS
IoT - Основной канал связи eMTC/NB-IoT/GPRS/EDGE
D - наличие реле управления нагрузкой
80 - максимальный фазный ток нагрузки 80 А 100 - максимальный фазный ток нагрузки 100 А 120 - максимальный фазный ток нагрузки 120 А
2 - класс точности 2,0 по РЭ
1 - класс точности 1,0 по АЭ
Схема включения и конструктивное исполнение
1 - однофазный щитового исполнения
1S - однофазный в исполнении с расщепленной архитектурой
Марка счетчика электроэнергии
Место установки пломбы с оттиском знака поверки (под клеммной крышкой)
Место установки пломбы с оттиском энергоснабжающей организации

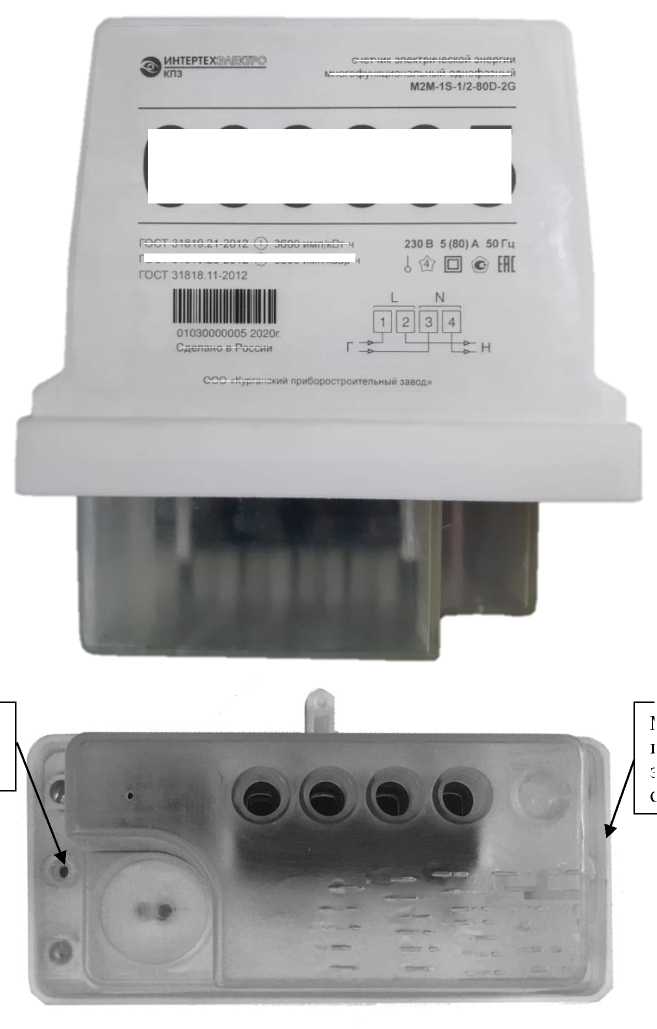

Рисунок 1 - Общий вид счетчиков М2М-1 и схема пломбировки от несанкционированного
доступа
000005
, ИНТЕРТЕХ: КПЗ
счетчик электрической энергии многофункциональный однофазный M2M-1S-1/2-80D-2G
ООО «Кургане*
ии приборостроительный завод»
ГОСТ 3181921-2012 © 3600 имп/кВт-ч ГОСТ 31819.23-2012 © 3600 имп/квар ч ГОСТ 31818 11-2012
230 В 5 (80) А 50 Гц
А Ф D Ф ЕНГ
■■lllllllllll 01030000005 2020г Сделано в России
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации
Рисунок 2 - Общий вид счетчиков М2М-1S и схема пломбировки от несанкционированного доступа
Программное обеспечение
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольные суммы, раздельно рассчитываемые для каждой части, обе части записываются в устройство на стадии производства счетчика, при этом метрологически значимая часть не допускает изменений после калибровочных процедур и выпуска с производства, метрологически незначимая часть может изменяться в целях обновления.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) для вариантов исполнений |
Значение |
|
Идентификационное наименование ПО |
Метрологически значимая часть ПО KPZ_pwrm_metrology |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по активной энергии ГОСТ 31819.21-2012 |
1 |
|
Класс точности по реактивной энергии ГОСТ 31819.23-2012 |
2 |
|
Номинальное напряжение ином, В |
230 |
|
Рабочий диапазон напряжений, В |
от 160 до 265 |
|
Базовый ток 1б, А |
5 |
|
Максимальный ток 1макс, А |
80; 100; 120 |
Продолжение таблицы 2
|
Стартовый ток, А - ГОСТ 31819.21-2012 - класс точности счетчика 1 - ГОСТ 31819.23-2012 - класс точности счетчика 2 |
0,004 •Is 0,004 •Is |
|
Рабочий диапазон частоты сети, Гц |
50±2,5 |
|
Погрешность хода часов, c |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значения постоянной счетчика по активной электрической энергии, имп/кВт^ч |
3600 |
|
Значения постоянной счетчика по реактивной электрической энергии, имп/квар^ч |
3600 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, В А, не более |
4 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, лет, не менее |
10 |
|
Число тарифов, не более |
4 |
|
Глубина хранения значений активной и реактивной электрической энергии в обоих направлениях на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений активной и реактивной электрической энергии в обоих направлениях на начало суток, суток, не менее |
365 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
от 1 до 60 |
|
Глубина хранения профиля нагрузки при интервале усреднения 60 минут, суток, не менее |
365 |
|
Количество записей в журнале событий для каждого вида событий/всего, не менее |
500/5000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
1200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
175х121х62 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +70 от 40 до 80 от 70 до 106 |
|
Масса, кг, не более |
0,7 |
|
Средняя наработка на отказ, ч |
262000 |
Знак утверждения типа
наносится на панель счетчика лазерной гравировкой (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный |
М2М-1 и M2M-1S |
1 шт. |
|
Руководство по эксплуатации |
KPZ.01.002^ |
1 экз. |
|
Технический паспорт |
M2M-1KPZ.01.001.ПС |
1 экз. |
|
Методика поверки |
РТ-МП-7174-551-2020 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-7174-551-2020 «ГСИ. Счетчики электрической энергии многофункциональные однофазные М2М-1 и M2M-1S. Методика поверки», утвержденному ФБУ «Ростест-Москва» 28 апреля 2020 г.
Основные средства поверки:
- система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);
- установки для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- приемник временной синхронизации NV08C-CSM-N24M (регистрационный номер в Федеральном информационном фонде 63278-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма и пломбы, наносится в паспорт при первичной поверке, и на свидетельство о поверке при периодической поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)
ТУ 26.51.63-001-42874687-2020 Счетчики электрической энергии однофазные многофункциональные М2М-1 и M2M-1S, трехфазные М2М-3, M2M-3S и M2M-3T. Технические условия
