Устройства непрерывного контроля показателей качества электроэнергии "УНКПКЭ-A/S"
| Номер в ГРСИ РФ: | 79518-20 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Энергоприбор", г.Пенза |
Устройства для измерений углов установки колес автомобилей DWA1000, DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79518-20 |
| Наименование | Устройства непрерывного контроля показателей качества электроэнергии |
| Модель | "УНКПКЭ-A/S" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 06.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное предприятие "Энергоприбор" (ООО "НПП "Энергоприбор"), г. Пенза
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 79518-20: Описание типа СИ | Скачать | 1.1 MБ | |
| 79518-20: Методика поверки НЛГС.411724.002 МП | Скачать | 24.7 MБ |
Описание типа
Назначение
Устройства непрерывного контроля показателей качества электроэнергии «УНКПКЭ-A/S» (далее - устройства) предназначены для измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, а также для измерений параметров напряжения и силы переменного тока, углов фазовых сдвигов, электрической мощности и электрической энергии в трёхфазных трёхпроводных и четырёхпроводных электрических сетях переменного тока частотой 50 Гц.
Описание
Принцип действия устройств основан на аналого-цифровом преобразовании входных сигналов тока и напряжения в измерительных блоках, обработке и передаче данных через интерфейсы в вычислительный блок с целью их хранения и визуализации.
Устройства предназначены как для самостоятельного применения, так и для использования в составе автоматизированных информационно-измерительных систем.
Устройства состоят из следующих частей:
- вычислительного блока;
- измерительных блоков;
- вспомогательного оборудования.
Вычислительный блок состоит из компьютера, выполненного на базе промышленной ЭВМ с установленным системным и прикладным программным обеспечением.
Вычислительный блок обеспечивает выполнение следующих функций:
- автоматический и/или по запросу оператора сбор данных с измерительных блоков;
- коррекция единого времени;
- безопасное хранение результатов измерений параметров энергоснабжения по пунктам контроля;
- представление информации в удобной форме (таблицы, графики) на экране монитора, в печатном виде и в форме электронного документа (файла);
- формирование отчётов в соответствии с нормативными документами.
Измерительные блоки выполнены на основе измерителей показателей качества электрической энергии «Ресурс—иР2» (далее - измерители), выпускаемых по ТУ 4222-00953718944-2005 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 21621-12).
Измерительные блоки обеспечивают:
- автоматическое выполнение измерений параметров электроэнергетических величин, включая показатели качества электрической энергии, в пунктах контроля;
- вычисление и обработку измерительной информации;
- представление измерительной информации (результатов измерений) на экране измерителей;
- хранение полученных результатов измерений;
- ведение протокола работы измерителей;
- представление доступа к результатам измерений со стороны вычислительного блока.
Связь вычислительного блока и измерительных блоков осуществляется по интерфейсу RS-485.
Вспомогательное оборудование может содержать:
- источники бесперебойного питания;
- средства обеспечения единого времени;
- световую и звуковую сигнализацию (предназначена для оповещения оператора в случае выхода значений измеряемых параметров за заданные границы);
- каналообразующую аппаратуру;
- прочее оборудование.
Устройства обеспечивают синхронизацию времени внутренних часов измерительных блоков (измерителей).
Синхронизация времени измерительных блоков при измерениях, соответствующих классу S по ГОСТ 30804.4.30-2013, осуществляется от вычислительного блока по протоколу «Ресурс».
Синхронизация времени измерительных блоков при измерениях, соответствующих классу A по ГОСТ 30804.4.30-2013, осуществляется от устройств синхронизации времени (далее - УСВ), подключаемых к измерительным блокам.
В качестве УСВ используется приёмник сигналов GPS и ГЛОНАСС.
Устройства имеют модульную конструкцию и содержат следующие модули,
реализованные на базе электротехнических шкафов:
- базовый модуль;
- выносные модули щитового варианта исполнения.
Базовый модуль размещается в напольном шкафу.
Выносные модули щитового варианта исполнения размещаются в навесных шкафах.
Базовый модуль, в зависимости от модификации, содержит в себе вычислительный блок, измерительные блоки и вспомогательное оборудование. Базовые модули модификаций «0Б» не содержат в себе измерительные блоки.
Выносной модуль щитового варианта исполнения содержит в себе измерительный блок и вспомогательное оборудование.
Количество измерительных блоков в базовом модуле - до четырёх, в выносном модуле щитового варианта исполнения - один.
Всего в составе устройств может быть до восьми измерительных блоков.
Модули, входящие в устройства, обозначаются:
- базовый модуль: «У11К1 IIO A/S ХЫ<У»;
- выносные модули щитового варианта исполнения: «УНКПКЭ-A/S-ЩУУ», где УНКПКЭ-A/S - обозначение типа устройств;
Б - базовый модуль;
Х - количество измерительных блоков базового модуля (от 0 до 4);
R - конструктивное исполнение напольного шкафа:
- отсутствие символа - напольный шкаф с размерами (высота х ширина х глубина) 2200 х 600 х 600 мм;
- 1 - напольный шкаф с размерами (высота х ширина х глубина)
2258 х 600 х 1070 мм;
- М - напольный шкаф с размерами (высота х ширина х глубина)
1100 х 600 х 600 мм;
- 2.. .9 - шкафы с прочими размерами;
У - наличие УСВ в составе модуля (при отсутствии УСВ символ не указывается);
Щ - выносной модуль щитового варианта исполнения;
V - конструктивное исполнение навесного шкафа:
- 1 - навесной шкаф с размерами (высота х ширина х глубина) 650 х 500 х 220 мм;
- 2.. .9 - шкафы с прочими размерами.
Варианты поставки устройств предусматривают модификации, состоящие из набора разных модулей.
При заказе модификации устройств обозначаются: «УНКПКЭ-ХБRУ- ZЩVУ-A(S)», где ХБRУ - обозначение базового модуля;
ЩУУ - обозначение выносных модулей щитового варианта исполнения;
Z - количество выносных модулей щитового варианта исполнения (от 1 до 8);
A(S) - класс характеристик процесса измерений по ГОСТ 30804.4.30-2013 (А или S).
Общий вид и схема пломбировки от несанкционированного доступа устройств (модулей, входящих в устройства) представлены на рисунках 1-5.

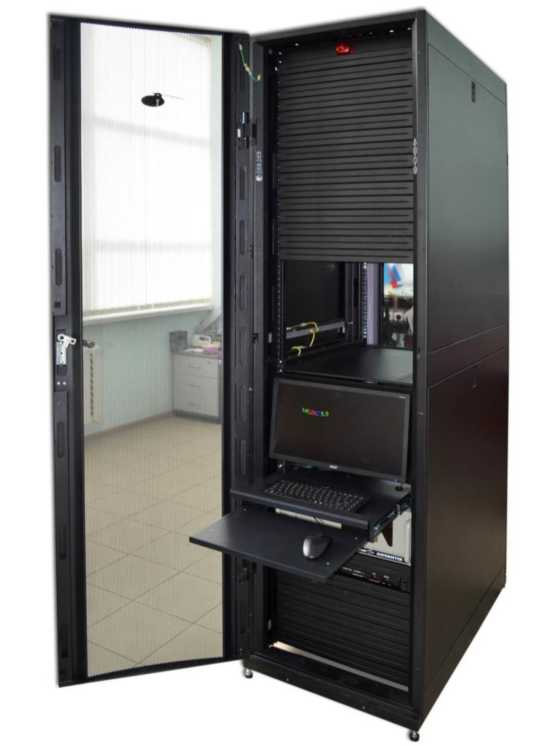

Рисунок 1 - Общий вид базового модуля в напольном шкафу с размерами (высота х ширина х глубина) 2200 х 600 х 600 мм
Рисунок 2 - Общий вид базового модуля в напольном шкафу с размерами (высота х ширина х глубина) 2258 х 600 х 1070 мм
Позиция 1- место установки пломбы (печати) пользователя.
Рисунок 3 - Общий вид и схема пломбировки от несанкционированного доступа выносного модуля щитового варианта исполнения в навесном шкафу с размерами (высота х ширина х глубина) 650 х 500 х 220 мм
а) вид спереди б) вид сзади
Позиция 1- место установки пломбы (печати) пользователя.

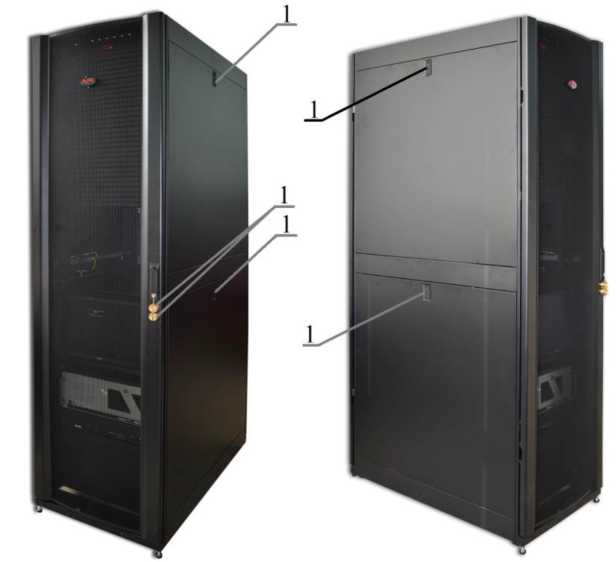

Рисунок 4 - Схема пломбировки от несанкционированного доступа базового модуля
в напольном шкафу с размерами (высота х ширина х глубина) 2200 х 600 х 600 мм
а) вид спереди
б) вид сзади
Позиция 1 - место установки пломбы (печати) пользователя.

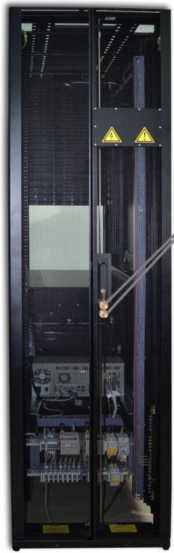

Рисунок 5 - Схема пломбировки от несанкционированного доступа базового модуля в напольном шкафу с размерами (высота х ширина х глубина) 2258 х 600 х 1070 мм
Программное обеспечение
Программное обеспечение (далее - ПО) устройств включает встроенное ПО измерителей, входящих в устройства, и прикладное ПО «Ресурс-A/S».
Встроенное ПО измерителей разделено на метрологически значимую и метрологически незначимую части. Все функции, связанные с вычислением значений измеряемых параметров, выполняет метрологически значимая часть встроенного ПО измерителей.
Идентификационные данные метрологически значимой части встроенного ПО измерителей и уровень защиты встроенного ПО измерителей от непреднамеренных и преднамеренных изменений соответствуют описанию типа измерителей.
Прикладное ПО «Ресурс-A/S», устанавливаемое на компьютер вычислительного блока, не является метрологически значимым и предназначено для сбора информации с измерительных блоков с целью её обработки, хранения и представления пользователю в удобном виде.
В состав прикладного ПО «Ресурс-A/S» входят ПО «Ресурс-УНКПКЭ-A/S», работающее под управлением операционной системы МСВС, и ПО «Ресурс-БРИЗ», работающее под управлением операционной системы MS Windows. Комплектность поставляемого ПО определяется при заказе.
Идентификационные данные прикладного ПО «Ресурс-A/S» приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Т аб ли ца 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Номер версии (иденти фикацион ный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификат ора ПО |
|
ПО «Ресурс-УНКПКЭ-A/S» | |||
|
collectionserver |
Не ниже 4.1.3 |
d1c3b2aa77f28e0b8d47689858442bfa |
md5 |
|
backupserver |
Не ниже 4.1.3 |
5c2ee01213068190129c0cabe91255e5 |
md5 |
|
unkpke conf |
Не ниже 4.1.3 |
b2aa13f2259fa4329cfa3f823a1bd38d |
md5 |
|
unkpke monitor |
Не ниже 4.1.3 |
72b727dd5d44ec62115d9b4d7564831c |
md5 |
|
ПО «Ресурс-БРИЗ» | |||
|
Applicati on Server.exe |
Не ниже 3.1.107 |
77a5bd5b3 8d123884fdf8823 96126ee4 |
md5 |
|
Admin.exe |
Не ниже 3.0.763 |
0791f596f0d117b43f1351af3f94144d |
md5 |
|
DVRClient.exe |
Не ниже 3.0.206 |
96f215e37cf5f741f5254511 e7eba00b |
md5 |
|
ET DCS.exe |
Не ниже 3.18.297 |
2c2e3af69d4e84e1e3c3ae4052de0444 |
md5 |
|
Export.exe |
Не ниже 3.1.38 |
0a658aac1962a8fe7180ea7568e6c8f4 |
md5 |
|
DataAccess.exe |
Не ниже 3.1.24 |
d1b5b696bac1f41c4a68f3df843f9548 |
md5 |
|
Примечание - Значения цифровых идентификаторов ПО, указанные в таблице, относятся только к ПО указанных версий. | |||
Технические характеристики
Метрологические и основные технические характеристики устройств приведены в таблицах 2-4.
Номинальные среднеквадратические значения измеряемого фазного/междуфазного
напряжения Uном составляют (100/ д/3)/100 В и 220/(220^ -J3) В.
Номинальные среднеквадратические значения измеряемой силы тока Iном составляют 1 А и 5 А.
Диапазоны измерений и пределы допускаемых основных погрешностей устройств приведены в таблице 2. Пределы допускаемых погрешностей при измерениях параметров в рабочих условиях измерений равны пределам допускаемых основных погрешностей, если дополнительные погрешности при измерениях этих параметров не установлены.
Пределы допускаемых основных погрешностей (пределы допускаемых погрешностей) устройств соответствуют значениям, приведенным в таблице 2, если значения других параметров находятся в пределах области значений влияющих величин, установленных в ГОСТ 30804.4.30-2013 (если не указано иное).
Измеряемые параметры, приведённые в таблице 2, относятся к фазным и междуфазным напряжениям.
Таблица 2 - Диапазоны измерений и пределы допускаемых погрешностей (пределы
допускаемых основных погрешностей)______________________________________________
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности (абсолютной Л; относительной 5, %; приведенной у, %) |
Примечание |
|
1 Среднеквадратическое значение напряжения переменного тока1) U, В |
от 0,01- Uном до 1,5- ином |
±0,1 (Y) |
Пределы допускаемой погрешности у приведенной к Uном |
|
2 Установившееся отклонение напряжения2) 5 Uу, % |
от -20 до +20 |
±0,2 (Л) |
— |
|
3 Положительное отклонение напряжения 5 U(+), % |
от 0 до 50 |
±0,1 (Л) |
— |
|
4 Отрицательное отклонение напряжения 5 U(—), % |
от 0 до 90 |
±0,1 (Л) |
— |
|
5 Частота переменного тока f, Гц |
от 42,5 до 57,5 |
±0,01 (Л) |
— |
|
6 Отклонение частоты переменного тока Л£ Гц |
от -7,5 до +7,5 |
±0,01 (Л) |
— |
|
7 Коэффициент несимметрии напряжений по обратной последовательности K2 и, % |
от 0 до 20 |
±0,15 (Л) |
— |
|
8 Коэффициент несимметрии напряжений по нулевой последовательности К, и, % |
от 0 до 20 |
±0,15 (Л) |
— |
|
9 Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) KU, % |
от 0,5 до 30 |
±0,05 (Л) |
Ки < ином/и(1) 0,8- ином < и < 2,0 • ином |
|
±0,05- Uном/U(1) (Л) |
Ки < ином/и(1) 0,1- ином < и < 0,8- ином | ||
|
±5 (5) |
Ки > ином/ и(1) | ||
|
10 Коэффициент n-ой гармонической составляющей напряжения Ки(п), % |
от 0,1 до 30 2 < n < 10 |
±0,05 (Л) |
Ки(n) < ином/ и(1) 0,8- ином < и < 2,0- ином |
|
от 0,1 до 20 10 < n < 20 | |||
|
от 0,1 до 10 20 < n < 30 | |||
|
от 0,1 до 5 30 < n < 40 |
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности (абсолютной Л; относительной 5, %; приведенной у, %) |
Примечание |
|
от 0,1 до 30 2 < n < 10 |
±0,05- Uном/U(1) (Л) |
Ки(n) < Uном/ U(1) 0,1- ином < и < 0,8- Uном | |
|
от 0,1 до 20 10 < n < 20 | |||
|
от 0,1 до 10 20 < n < 30 | |||
|
от 0,1 до 5 30 < n < 40 | |||
|
от 0,1 до 30 2 < n < 10 |
±5 (5) |
Ки(n) > ином/и(1) | |
|
от 0,1 до 20 10 < n < 20 | |||
|
от 0,1 до 10 20 < n < 30 | |||
|
от 0,1 до 5 30 < n < 40 | |||
|
11 Длительность провала напряжения Лtп, с |
от 0,01 до 60 |
±0,02 (Л) |
— |
|
12 Глубина провала напряжения 5 Uп, % |
от 10 до 100 |
±0,2 (Л) |
— |
|
13 Длительность временного перенапряжения Л tпер и, с |
от 0,01 до 60 |
±0,02 (Л) |
— |
|
14 Коэффициент временного перенапряжения Кпер и, отн. ед. |
от 1,1 до 2,0 |
±0,002 (Л) |
— |
|
15 Кратковременная доза фликера Pst, отн. ед. |
от 0,2 до 10 |
±5 (5) |
— |
|
16 Угол фазового сдвига между фазными напряжениями основной частоты ф и |
от -180° до +180° |
±0,1°(Л) |
0,8- ином < и < 1,2- ином |
|
17 Среднеквадратическое значение силы переменного тока3) I, А |
от 0,01-1ном до 1,2-1ном |
±0,2 (у) |
Пределы допускаемой погрешности у приведенной к Iном |
|
18 Среднеквадратическое значение силы переменного тока прямой 11, обратной 12 и нулевой Iо последовательности,А |
от 0,01-1ном до 1,2-1ном |
±0,2 (у) |
Пределы допускаемой погрешности у приведенной к Iном |
|
19 Суммарный коэффициент гармонических составляющих тока (коэффициент искажения синусоидальности кривой тока) Ki, % |
от 1 до 100 |
±0,15 (Л) |
0,1-1ном < I < 1,2-1ном Ki < 3 |
|
±5 (5) |
0,1-1ном < I < 1,2-1ном Ki > 3 |
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности (абсолютной Л; относительной 5, %; приведенной у, %) |
Примечание |
|
20 Коэффициент n-ой гармонической составляющей тока Ki(n), % |
от 0,2 до 50 2 < n < 10 от 0,2 до 30 10 < n < 20 от 0,2 до 20 20 < n < 30 от 0,2 до 10 30 < n < 40 |
±0,15 (Л) |
0, 1 • Iном < I < 1,2 • Iном Ki(n) < 3 |
|
от 0,2 до 50 2 < n < 10 от 0,2 до 30 10 < n < 20 от 0,2 до 20 20 < n < 30 от 0,2 до 10 30 < n < 40 |
±5 (5) |
0, 1 • Iном < I < 1,2 • Iном Ki(n) > 3 | |
|
21 Угол фазового сдвига между напряжением и током4) ф UI |
от -180° до +180° |
±0,1°(Л) |
0,5 • Iном < I < 1,2 • Iном 0,8 • Uном < U < 1,2 • Uном |
|
±0,3° (Л) |
0,1 • Iном < I < 0,5 • Iном 0,8 • Uном < U < 1,2 • Uном | ||
|
±5° (Л) |
0,01 • Iном < I < 1,2 • Iном 0,01 • Uном< U <0,8 • Uном | ||
|
22 Угол фазового сдвига между n -ми гармоническими составляющими напряжения и тока ф ui(n) |
от -180° до +180° |
±5° (Л) |
0,1-1ном < I < 1,2-1ном 0,8- Uном < U < 1,2- Uном 5 % < Ki(n) < 50 % 5 % < Ku(n) < 30 % |
|
±15° (Л) |
0,2-1ном < I < 1,2-1ном 0,8- Uном < U < 1,2- Uном 1 % < Ki(n) < 5 % 0,2 % < Ku(n) < 5 % | ||
|
23 Активная электрическая мощность P |
— |
±0,2 (у)5) |
0,01-1ном < I < 1,2-1ном 0,8- Uном < U < 1,2- Uном 0 < |cos ф| < 1 |
|
24 Реактивная электрическая мощность Q |
— |
±0,5 (у)5) |
0,01-1ном < I < 1,2-1ном 0,8- Uном < U < 1,2- Uном 0 < |sin ф| < 1 |
|
25 Полная электрическая мощность S |
— |
±0,5 (у)5) |
0,01-1ном < I < 1,2-1ном 0,8- Uном < U < 1,2- Uном |
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности (абсолютной Л; относительной 5, %; приведенной у, %) |
Примечание |
|
26 Активная электрическая энергия6) WP |
— |
±0,5 (5) |
0,05 • Iном < I < 1,2 • Iном cos ф = 1 |
|
±1 (5) |
0,01' Iном < I < 0,05' Iном cos ф = 1 | ||
|
±0,5 (5) |
0,1-1ном < I < 1,2 • Iном cos ф = 0,5 | ||
|
±1 (5) |
0,02-1ном < I < 0,1-1ном cos ф = 0,5 | ||
|
±1 (5) |
0,1 • Iном < I < 1,2 • Iном cos ф = 0,25 | ||
|
27 Реактивная электрическая энергия6) Wq |
— |
±1 (5) |
0,05 • Iном < I < 1,2 • Iном sin ф = 1 |
|
±1,5 (5) |
0,01-1ном < I < 0,05-1ном sin ф = 1 | ||
|
±1 (5) |
0, 1'Iном < I < 1,2 • Iном sin ф = 0,5 | ||
|
±1,5 (5) |
0,02-1ном < I < 0,1-1ном sin ф = 0,5 | ||
|
±1,5 (5) |
0,1 • Iном < I < 1,2 • Iном sin ф = 0,25 | ||
|
28 Интервал времени (ход часов), с/сут |
— |
±1 |
Измерителей без УСВ7) |
|
±5 |
Вычислительного блока | ||
|
29 Текущее время (ход часов таймера реального времени), мс |
— |
±20 |
Измерителей с УСВ7) |
1) Среднеквадратическое значение напряжения переменного тока, напряжения переменного тока основной частоты, напряжения переменного тока прямой последовательности, напряжения переменного тока обратной последовательности и напряжения переменного тока нулевой последовательности.
2) Установившееся отклонение напряжения переменного тока основной частоты и напряжения переменного тока прямой последовательности.
3) Среднеквадратическое значение силы переменного тока и силы переменного тока основной частоты.
Окончание таблицы 2
4) Угол фазового сдвига между напряжением и током основной частоты, напряжением и током прямой последовательности, напряжением и током обратной последовательности и напряжением и током нулевой последовательности. Под U подразумевают среднеквадратическое значение напряжения переменного тока основной частоты, напряжения переменного тока прямой последовательности, напряжения переменного тока обратной последовательности и напряжения переменного тока нулевой последовательности. Под I подразумевают среднеквадратическое значение силы переменного тока основной частоты, силы переменного тока прямой последовательности, силы переменного тока обратной последовательности и силы переменного тока нулевой последовательности.
5) Приводится к номинальному значению полной трёхфазной (Sном = 3 • Uном Iном) или однофазной (Sном = Uном Iном) электрической мощности.
6) Среднеквадратическое значение напряжения U находится в пределах от 0,8^ Uном до 1,2' Uном.
7) Характеристики процесса измерений текущего времени при использовании УСВ соответствуют классу А по ГОСТ 30804.4.30-2013. Характеристики процесса измерений текущего времени без использования УСВ соответствуют классу S по ГОСТ 30804.4.30-2013.
Примечание - U(1) - среднеквадратическое значение напряжения переменного тока основной частоты.
Таблица 3 - Пределы допускаемых дополнительных погрешностей
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности при измерении параметров, приведённых в строках 1-8, 12, 14, 17, 18, 23-27 таблицы 2, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности измерений интервала времени (хода часов) измерителей, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 ° С, с/сут |
±1 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество трёхфазных групп измерительных входов напряжения и тока (количество пунктов контроля) |
от 1 до 8 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц - предельное значение коэффициента искажения |
50±5 |
|
синусоидальности кривой напряжения электропитания, % |
20 |
|
Потребляемая мощность, В^А, не более: | |
|
- для базового модуля |
500 |
|
- для выносного модуля щитового варианта исполнения |
100 |
|
- для базовых модулей «У1 П<1 IIO A/S 0Б1», «УНКПКЭ A/S 0Б1У» с установленным дополнительным оборудованием |
1500 |
Окончание таблицы 4
|
Наименование характеристики |
Значение |
|
Время непрерывной работы |
Непрерывная работа без ограничения длительности |
|
Габаритные размеры (высота х ширина х глубина), мм, не более: - базового модуля, конструктивно выполненного в напольном шкафу с размерами 2200 х 600 х 600, с обзорной передней дверью - базового модуля, конструктивно выполненного в напольном шкафу с размерами 1100 х 600 х 600, с обзорной передней дверью - базового модуля, конструктивно выполненного в напольном шкафу с размерами 2258 х 600 х 1070, с перфорированными передней и задней дверьми - выносного модуля щитового варианта исполнения, конструктивно выполненного в навесном шкафу с размерами 650 х 500 х 220 |
2205 х 615 х 725 1105 х 615 х 725 2265 х 605 х 1125 695 х 530 х 235 |
|
Масса, кг, не более: - базового модуля - выносного модуля щитового варианта исполнения |
250 50 |
|
Нормальные условия измерений: - температура окружающего воздуха °С - относительная влажность воздуха, % - атмосферное давление кПа (мм рт.ст.) - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - коэффициент искажения синусоидальности кривой напряжения питающей сети, %, не более |
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) 220±4,4 50±0,5 5 |
|
Рабочие условия измерений по ГОСТ 22261-94, группа 2: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +25 °С, %, не более - атмосферное давление кПа (мм рт.ст.) |
от +10 до +35 80 от 84 до 106,7 (от 630 до 800) |
|
Среднее время восстановления работоспособного состояния при наличии ЗИП, ч |
4 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
35000 |
Знак утверждения типа
наносится на табличку, прикрепляемую к шкафам, методом термопечати или трафаретной печати и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль «УНКПКЭ- A/S-ХБRY»1) |
НЛГС.411724.002-ХХ1) |
1 шт. |
|
Модуль «УНКПКЭ- A/S-^VY»1) |
НЛГС.411724.002-ХХ1) |
В соответствии с заказом |
|
Оповещатель охранно-пожарный световой «Астра-10» исполнение 22) |
АД2.422.002-01 |
1 шт. |
|
Комплект ЗИП2) |
— |
В соответствии с заказом |
|
Устройство непрерывного контроля показателей качества электроэнергии «УНКПКЭ-A/S». Ведомость эксплуатационных документов |
НЛГС.411724.002 ВЭ |
1 экз. |
|
Программное обеспечение «Ресурс-УНКПКЭ-A/S». Ведомость эксплуатационных документов3) |
Р.НЛГС.00007-01 20 01 |
1 экз. |
|
Программное обеспечение «Ресурс-БРИЗ». Ведомость эксплуатационных документов4) |
Р.НЛГС.00003-01 20 01 |
1 экз. |
|
Программное обеспечение «Ресурс-УНКПКЭ-A/S»3) |
Р.НЛГС.00007-01 |
Компакт-диск, 1 шт. |
|
КП «Офис»3) |
ФЛИР.80003-50 |
Компакт-диск, 1 шт. |
|
ОС МСВС 5.03) |
ЦАВМ 11004-01 изм. 7 |
Компакт-диск, 1 шт. |
|
СУБД «Линтер-ВС»3) |
ЦАВМ 12004-50 |
Компакт-диск, 1 шт. |
|
MS Windows RUS4) |
— |
Компакт-диск, 1 шт. |
|
Программное обеспечение «Ресурс-БРИЗ» с ключом защиты4) |
Р.НЛГС.00003-01 |
Компакт-диск, 1 шт. |
|
1) В зависимости от модификации модуля. 2) В штатный комплект поставки не входит. Поставляется в составе, определённом условиями договора. 3) Поставляется в случае использования операционной системы ОС МСВС. 4) Поставляется в случае использования операционной системы MS Windows. Примечание - Комплектность программного обеспечения определяется при заказе. | ||
Поверка
осуществляется по документу НЛГС.411724.002 МП «Устройства непрерывного контроля показателей качества электроэнергии «УНКПКЭ-A/S». Методика поверки», утверждённому ООО «ИЦРМ» 22.05.2020 г.
Основные средства поверки:
- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31319-12);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41567-09);
- устройство синхронизации времени УСВ-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41681-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в формуляр.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения
ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования
ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования
ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
НЛГС.411724.002 ТУ Устройства непрерывного контроля показателей качества электроэнергии «УНКПКЭ-A/S». Технические условия
Смотрите также
