Описание типа
Назначение
Станции сейсмические Апатит (далее - станции) предназначены для измерений скорости и ускорения низкочастотных колебаний.
Описание
Принцип действия станции основан на преобразовании перемещения чувствительного элемента в трех ортогональных координатах, вызванного колебаниями и смещениями поверхности основания станции, в электрический сигнал, пропорциональный величине ускорения, скорости и угла наклона. Станция позволяет осуществлять непрерывную регистрацию измеренных значений с синхронизацией с системой точного времени.
Станции сейсмические Апатит выпускаются в двух модификациях: Апатит-OBS и Апатит-АН, отличающиеся друг от друга массогабаритными параметрами и местом эксплуатации.
Станции сейсмические Апатит-OBS предназначены для непрерывного измерения трех ортогональных компонент скорости колебаний морского дна и звукового давления воды в заданной полосе частот с синхронизацией с системой точного времени и выдачи цифровых кодов результатов измерения по волоконно-оптическому каналу связи во внешнюю ПЭВМ или локальную сеть.
Станции сейсмические Апатит-АН предназначены для непрерывного измерения трех ортогональных компонент ускорения колебаний и наклонов основания с синхронизацией с системой точного времени и выдачи цифровых кодов результатов измерения во внешнюю ПЭВМ или локальную сеть.
Общий вид станции представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование корпуса станции при помощи наклейки, закреплённой на линии разъёма корпуса.
Нанесение знака поверки не предусмотрено.
Заводской номер станции в цифровом формате наносится методом лазерной гравировки на шильдик, расположенный на обратной стороне планшетного компьютера (рисунок 3) и типографским способом в паспорте.
Место нанесения заводского номера и схема пломбировки от несанкционированного доступа представлена на рисунке 2.
б)

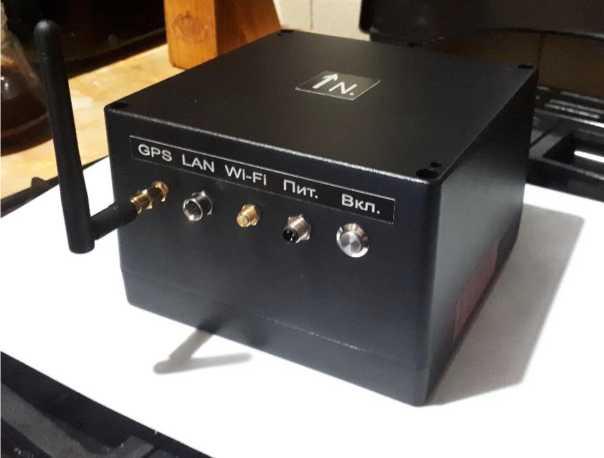

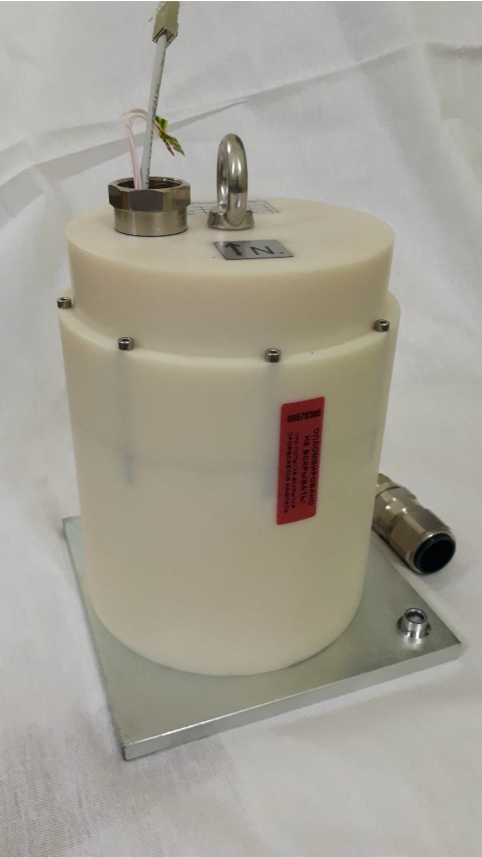

Рисунок 1 - Общий вид станции сейсмической Апатит: а) - модификация Апатит-АН б) - модификации Апатит-OBS

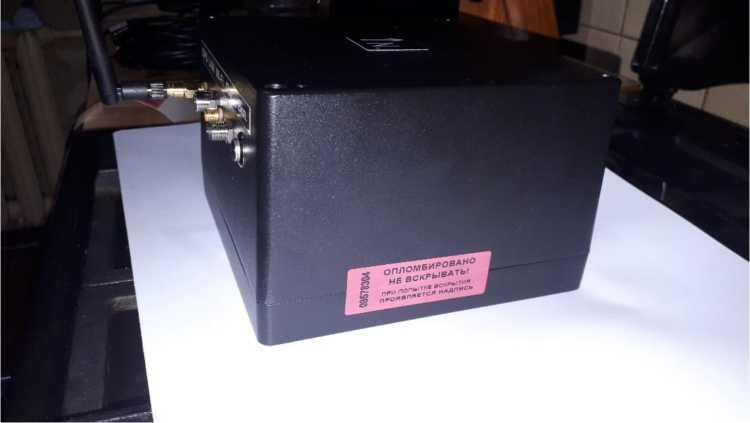

Рисунок 2 - Схема пломбировки станции Апатит от несанкционированного доступа
Станция Апатит-
Дата выпуска
Заводской номер -
Рисунок 3 - Маркировка станции Апатит
Программное обеспечение
Встроенное программное обеспечение станций сейсмических Апатит предназначено для измерения, отображения и хранения данных скорости, ускорения и угла наклона. ПО устанавливается на предприятии-изготовителе в процессе изготовления и изменению не подлежит.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
sentinel_mipsel |
|
Номер версии (идентификационный номер) ПО |
3.13b |
|
Цифровой идентификатор ПО (контрольная сумма) |
39e9ee1aa12277bd6ecd9b82c9eb2f12 1) |
|
Алгоритм вычисления идентификатора ПО |
128-битный алгоритм хеширования MD5 |
|
1) - значение контрольной суммы приведено для версии ПО 3.13b | |
Технические характеристики
Метрологические и технические характеристики станции приведены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Апатит-АН |
Апатит- OBS | |
|
Максимальное значение амплитуды ускорений, м/с2 |
10 |
- |
|
Максимальное значение амплитуды скорости, м/с |
- |
0,015 |
|
Диапазон измерений угла, градус |
±5 |
- |
|
Частотный диапазон измерений, Гц |
от 0,03 до 100 |
от 3 до 30 |
|
Пределы допускаемой относительной погрешности измерений ускорения, % |
±5 |
- |
|
Пределы допускаемой относительной погрешности измерений скорости, % |
- |
±5 |
|
Пределы допускаемой абсолютной погрешности измерений угла, градус |
±0,06 |
- |
|
Динамический диапазон, дБ, не менее |
9 |
0 |
|
Неравномерность АЧХ относительно значения на частоте 5 Гц, дБ, не более |
3 | |
|
Нелинейность амплитудной характеристики, %, не более |
5 | |
|
Номинальное значение коэффициента преобразования на частоте 5 Гц: - ускорения; - скорости |
1 |
1 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
5 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Апатит-АН |
Апатит- OBS | |
|
Количество измерительных осей: - при измерении ускорения / скорости; - при измерении угла. |
3 3 |
3 - |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
230±30 50±1 от 11 до 15 |
230±30 50±1 от 9 до 36 |
|
Потребляемая мощность, В^А, не более |
3 |
10 |
|
Масса, кг, не более |
3 |
15 |
|
Габаритные размеры, мм, не более: - длина (диаметр); - высота; - ширина. |
160 110 160 |
178 280 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25°С, %, не более |
от -20 до +65 98 |
от -20 до +60 100 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Станция сейсмическая Апатит - модификация Апатит-OBS - модификация Апатит-АН |
ДС.431410.821 ДС.431410.850 |
1 шт. |
|
Комплект кабелей и принадлежностей - модификация Апатит-OBS - модификация Апатит-АН |
ДС.431410.821.090 ДС.431410.850.090 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
ДС.431410.821.ПС (ДС.431410.850.ПС) |
1 экз. |
|
Краткое руководство по работе со встроенным программным обеспечением |
ДС.431410.821.РЭ (ДС.431410.850.РЭ) |
1 экз. |
Сведения о методах измерений
приведены в документе ДС.431410.850 РЭ «Станция сейсмическая Апатит. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
ГОСТ Р 8.852-2013 «ГСИ. Государственная поверочная схема для средств измерений единиц длины, скорости, ускорения и плоского угла для сейсмометрии»
ДС.431410 ТУ «Станция сейсмическая Апатит. Модификация OBS и АН. Технические условия»
