Стенды контроля универсальные модернизированные СКУ-М
| Номер в ГРСИ РФ: | 79843-20 |
|---|---|
| Производитель / заявитель: | ООО "ИВТрейд", г. Санкт-Петербург |
Стенды контроля универсальные модернизированные СКУ-М (далее - стенды) предназначены для воспроизведения электрических сигналов сопротивления постоянному току, силы постоянного тока, импульсных сигналов с заданными значениями частоты следования импульсов и количества импульсов в пакете, а также для измерений частоты следования импульсов и силы потребляемого тока (в режиме имитации батарейного источника питания).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79843-20 |
| Наименование | Стенды контроля универсальные модернизированные |
| Модель | СКУ-М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ИВТрейд" (ООО "ИВТрейд"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 32 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 05.05.2024 |
Поверители
Скачать
| 79843-20: Описание типа СИ | Скачать | 312.3 КБ | |
| 79843-20: Методика поверки МП 2064-0148-2020 | Скачать | 740.8 КБ |
Описание типа
Назначение
Стенды контроля универсальные модернизированные СКУ-М (далее - стенды) предназначены для воспроизведения электрических сигналов сопротивления постоянному току, силы постоянного тока, импульсных сигналов с заданными значениями частоты следования импульсов и количества импульсов в пакете, а также для измерений частоты следования импульсов и силы потребляемого тока (в режиме имитации батарейного источника питания).
Описание
Принцип действия стенда контроля универсального модернизированного СКУ-М основан на воспроизведении и измерении модулями электрических сигналов.
В состав стенда входят следующие модули:
- модули мер сопротивления в исполнениях ММС1 и ММС2. Модуль ММС1 имеет в своем составе 3 трехканальные меры воспроизведения сопротивления, а модуль ММС2 - 3 трехканальные и 1 одноканальную меру воспроизведения сопротивления;
- модуль воспроизведения силы постоянного тока ММТ, имеющий 3 канала;
- модуль частотный ММЧ, имеющий 6 каналов воспроизведения частоты импульсных сигналов и количества импульсов;
- модуль МТ (технологический), имеющий канал измерений силы потребляемого тока (в режиме имитации батарейного источника питания) и канал измерений частоты импульсных последовательностей.
Выходные сигналы могут формироваться одновременно на всех каналах. Форма выходных импульсов модуля ММЧ - прямоугольная, полярность - положительная.
Стенд может применяться для поверки (калибровки) и испытаний тепловычислителей, корректоров газа, контроллеров, других средств измерений и технических устройств с измерительными функциями, входными информативными сигналами которых являются сигналы сопротивления, силы постоянного тока, частоты и (или) количества импульсов.
Управление работой стенда осуществляется от персонального компьютера, оснащенного сервисным программным обеспечением "SKU soft", которое обеспечивает при проведении регулировки, поверки и испытаний приборов следующие функции:
- обмен данными между компьютером, контролируемыми устройствами и стендом;
- установку режимов работы модулей и задание значений воспроизводимых электрических величин;
- представление идентификационных данных встроенного программного обеспечения стенда.
Конструктивно стенды выполнены в металлическом ударопрочном корпусе, обеспечивающем степень защиты IP20 по ГОСТ 14254-2015.
Стенд является проектно-компонуемым изделием, состав которого определяется заказом. В состав стенда может входить до восьми вышеуказанных модулей в различной комбинации, при этом в составе стенда может быть только один модуль МТ.
Общий вид стенда приведен на рисунке 1.
В целях предотвращения несанкционированного доступа к элементам конструкции стенда предусмотрены места пломбирования, указанные на рисунке 1.
Место оттиска
Место клейма
знака поверки ОТК

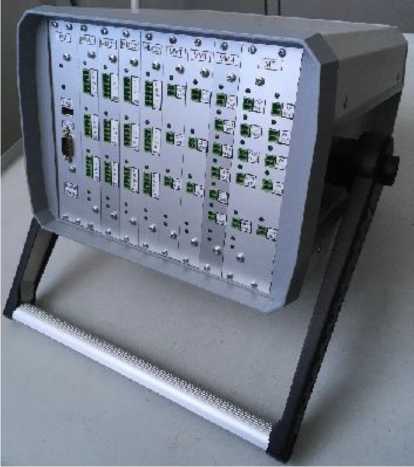

Рисунок 1 - Общий вид стенда

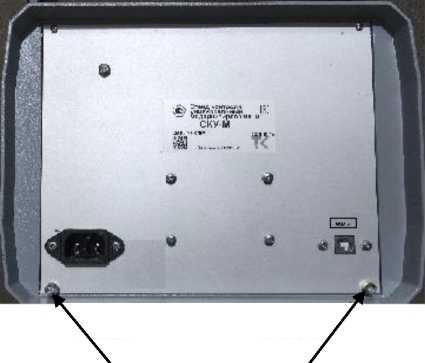

Рисунок 2 - Места пломбирования (задняя панель стенда)
Программное обеспечение
Стенды имеют встроенное программное обеспечение (ПО) стенда "СКУ-М" и встроенные ПО модулей, а также сервисное ПО "SKU soft", устанавливаемое на персональный компьютер.
Встроенное ПО "СКУ-М" выполняет следующие функции:
- хранение идентификационных данных стенда и ПО (наименование, зав. №, номер версии);
- управление воспроизведением электрических сигналов;
- управление работой модулей по интерфейсам связи с компьютером;
- визуализацию на передней панели номеров включенных каналов модулей.
Встроенное ПО модулей предназначено для выполнения следующих функций:
- хранение идентификационных данных модуля и ПО (наименование, зав. №, номер версии);
- хранение параметров, определяющих точностные характеристики модулей.
Сервисное ПО "SKU soft" выполняет следующие функции:
- обмен данными между компьютером, контролируемыми устройствами и стендом;
- установку режимов работы модулей и задание значений воспроизводимых электрических величин;
- автоматизацию процесса поверки вычислителей количества теплоты и других средств измерений;
- представление идентификационных данных встроенного программного обеспечения стенда.
Идентификационные данные встроенного ПО стенда "СКУ-М" и встроенных ПО модулей приведены в таблицах 1 - 6, сервисного ПО SKU soft" - в таблице 7.
Таблица 1 - Встроенное ПО стенда
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
"СКУ-М" |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01 |
|
Цифровой идентификатор ПО* |
9CCD (алгоритм расчета CRC-16) |
Таблица 2 - Встроенное ПО модуля ММС1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
"ММС1" |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01 |
|
Цифровой идентификатор ПО |
F270 (алгоритм расчета CRC-16) |
Таблица 3 - Встроенное ПО модуля ММС2
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
"ММС2" |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01 |
|
Цифровой идентификатор ПО |
693F (алгоритм расчета CRC-16) |
Таблица 4 - Встроенное ПО модуля ММЧ
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
"ММЧ" |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01 |
|
Цифровой идентификатор ПО |
5B03 (алгоритм расчета CRC-16) |
Таблица 5 - Встроенное ПО модуля ММТ
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
"ММТ" |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01 |
|
Цифровой идентификатор ПО |
B1C5 (алгоритм расчета CRC-16) |
Таблица 6 - Встроенное ПО модуля МТ
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
"МТ" |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01 |
|
Цифровой идентификатор ПО* |
CC07 (алгоритм расчета CRC-16) |
Таблица 7 - Сервисное ПО SKU soft
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
«SKU soft» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.9 |
|
Цифровой идентификатор ПО |
7540 (алгоритм расчета CRC-16) |
Конструкция стенда обеспечивает ограничение доступа к встроенному ПО. Механическая защита осуществляется путем пломбирования корпуса стенда мастичной пломбой.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - "высокий" по Р 50.2.077-2014.
Технические характеристики
Таблица 8 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модуль ММС1 (воспроизведение сопротивлений): - число каналов: меры 1, 2, 3 - сопротивления, воспроизводимые каналами, Ом: |
по 3 в каждой мере |
|
канал 1 |
100;160 |
|
канал 2 |
500; 800 |
|
канал 3 |
1000; 1600 |
|
- пределы допускаемой относительной погрешности воспроизведения сопротивлений модулем ММС1, % |
±0,01 |
|
Модуль ММС2 (воспроизведение сопротивлений): - число каналов: меры 1, 2, 3 |
по 3 в каждой мере |
|
мера 4 |
1 |
|
- сопротивления, воспроизводимые каналами меры 1, Ом | |
|
канал 1 |
604,54 |
|
канал 2 |
600,00 |
|
канал 3 |
558,36 |
|
- сопротивления, воспроизводимые каналами меры 2, Ом | |
|
канал 1 |
630,00 |
|
канал 2 |
600,00 |
|
канал 3 |
692,53 |
|
- сопротивления, воспроизводимые каналами меры 3, Ом | |
|
канал 1 |
841,64 |
|
канал 2 |
500,00 |
|
канал 3 |
842,36 |
|
- сопротивления, воспроизводимые каналом меры 4, Ом | |
|
канал 3 |
401,53 |
|
- пределы допускаемой относительной погрешности воспроизведения сопротивлений модулем ММС2, % |
±0,005 |
|
Модуль ММС2 (воспроизведение разности сопротивлений между каналами 1 и 2), Ом: | |
|
мера 1 |
4,54 |
|
мера 2 |
30,00 |
|
мера 3 |
341,67 |
|
- пределы допускаемой абсолютной погрешности воспроизведения разности сопротивлений модулем ММС2, Ом | |
|
меры 1, 2 |
±0,03 |
|
мера 3 |
±0,04 |
|
Модуль ММЧ (воспроизведение частоты следования импульсов): | |
|
- число каналов |
6 |
|
- диапазон воспроизведения частоты, Гц - пределы допускаемой относительной погрешности |
от 1 до 10000 |
|
воспроизведения частоты, % |
±0,003 |
|
- диапазон воспроизведения количества импульсов в пакете, имп - пределы допускаемой абсолютной погрешности |
от 1 до 10000 |
|
воспроизведения количества импульсов в пакете, имп |
±1 |
Продолжение таблицы 8
|
Модуль ММТ (воспроизведение силы постоянного тока): - число каналов: - диапазон воспроизведения силы постоянного тока, мА - пределы допускаемой приведенной погрешности воспроизведения силы постоянного тока, % |
3 от 0,25 до 20 ±0,10 |
|
Модуль МТ (технологический): - диапазон силы потребляемого тока, мкА - пределы допускаемой абсолютной погрешности измерений силы потребляемого тока, мкА в диапазоне от 10 до 100 мкА в диапазоне от 101 до 1000 мкА в диапазоне от 1001 до 20000 мкА - диапазон измерений частоты следования импульсов, кГц - пределы допускаемой относительной погрешности измерений частоты следования импульсов, % |
от 10 до 20000 ±1 ±10 ±150 от 32 до 33 ±0,01 |
|
Примечание: нормирующим значением при определении приведенной погрешности воспроизведения силы постоянного тока модулем ММТ является 20 мА. | |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации - диапазон атмосферного давления, кПа -диапазон температуры окружающего воздуха, оС - относительная влажность воздуха при температуре 35 оС, % |
от 84 до 106,7 от +15 до +30 до 95 |
|
Электропитание - напряжение переменного тока частотой (50 ± 1) Гц, В - номинальная потребляемая мощность, В^А, не более |
от 187 до 242 60 |
|
Степень защиты корпуса от проникновения внешних твёрдых предметов и воды по ГОСТ 14254-2015 |
IP20 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
320х235х185 |
|
Масса, кг, не более |
8 |
|
Средняя наработка на отказ, ч |
80000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на заднюю панель стенда в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 10 - Комплектность стендов контроля универсальных модернизированных СКУ-М
|
Наименование |
Обозначение |
Количество |
|
Стенд контроля универсальный модернизированный |
СКУ-М |
1 (состав определяется заказом) |
|
Руководство по эксплуатации |
ТНРВ.411648.108 РЭ |
1 |
|
Паспорт |
ТНРВ.411648.108 ПС |
1 |
|
Методика поверки |
МП 2064-0148-2020 |
USB накопитель (www.teplocom-sale.ru) |
|
Сервисное ПО |
"SKU soft" |
Поверка
осуществляется по документу МП 2064-0148-2020 "ГСИ. Стенды контроля универсальные модернизированные СКУ-М. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 07.08.2020 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 9084-83);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 25900-03, 77012-19);
- генератор сигналов произвольной формы 33522В (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53565-13);
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6332-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск клейма поверителя) наносится на мастичную пломбу на панели тыльной стороны стенда.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 01.10.2018 № 2091 "Об утверждении Государственной
поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А"
Приказ Росстандарта от 31.07.2018 №1621 "Об утверждении Государственной
поверочной схемы для средств измерений времени и частоты"
Приказ Росстандарта от 15.02.2016 г. №146. "Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления"
ТУ 26.51.43-108-28692086-2019 "Стенды контроля универсальные модернизированные СКУ-М. Технические условия"
