Весы электронные подвесные ВНТ, ВНТ-М
| Номер в ГРСИ РФ: | 80109-20 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ОАО "ТВЕС" Тулиновский приборостроительный завод, пос.Тулиновка |
| 80109-20: Описание типа СИ | Скачать | 433.9 КБ |
Весы электронные подвесные ВНТ, ВНТ-М (в дальнейшем - весы) предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80109-20 |
| Наименование | Весы электронные подвесные |
| Модель | ВНТ, ВНТ-М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 18.12.2025 |
Производитель / Заявитель
Акционерное общество "Тулиновский приборостроительный завод "ТВЕС" (АО "ТВЕС"), Тамбовская область, Тамбовский район, с. Тулиновка
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 8214 |
| Найдено поверителей | 107 |
| Успешных поверок (СИ пригодно) | 8126 (99%) |
| Неуспешных поверок (СИ непригодно) | 88 (1%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 80109-20: Описание типа СИ | Скачать | 433.9 КБ |
Описание типа
Назначение
Весы электронные подвесные ВНТ, ВНТ-М (в дальнейшем - весы) предназначены для измерений массы.
Описание
Принцип действия весов заключается в преобразовании силы тяжести взвешиваемого груза в частотный сигнал на выходе виброчастотного датчика и последующей цифровой обработке в микропроцессорном устройстве с выводом результатов взвешивания на цифровое табло.
Конструкция весов выполнена в пластиковом корпусе, в котором установлены вибро-частотный датчик, электронный блок управления, клавиатура, цифровой индикатор. Весы оснащены подвесной петлёй и грузоприёмным крюком.
Весы оснащены следующими устройствами и функциями (в соответствии с пунктами ГОСТ OIML R 76-1-2011):
- устройством установки нуля (Т.2.7.2):
• полуавтоматическим устройством установки нуля (Т.2.7.2.2);
• автоматическим устройством установки нуля (Т.2.7.2.3);
• устройством первоначальной установки нуля (Т.2.7.2.4);
- устройством слежения за нулем (Т.2.7.3);
- устройствами тарирования (Т.2.7.4):
• устройством уравновешивания тары (Т.2.7.4.1);
• устройством взвешивания тары (Т.2.7.4.2).
Весы реализуют следующие функции:
- функция взвешивания;
- суммирование;
- фиксация на табло результата взвешивания;
- сигнализация о перегрузке.
Весы позволяют взвешивать груз, подвешенный на грузоприемном крюке или размещенный на грузоприемной платформе, подвешенной на том же крюке.
Весы относятся к однодиапазонным, многоинтервальным (Т.3.2.6) (только модификации ВНТ-15-2/5/10 и ВНТ-15-2/5/10-М) в соответствии с пунктами ГОСТ OIML R 76-1-2011.
Весы выпускаются в различных модификациях, отличающихся наибольшим пределом взвешивания (15 и 30 кг), значениями цены поверочного деления (2/5, 2/5/10, 10 г), габаритными размерами (с литерой «М» в конце обозначения или без неё).
Обозначения модификации весов в зависимости от их метрологических характеристик и габаритных размеров: ВНТ-15-2/5/10, ВНТ-15-2/5/10-М, ВНТ-15-10, ВНТ-30-10 и ВНТ-30-10-М.
Например, весы модификации ВНТ-15-2/5/10 имеют максимальную нагрузку равную 15 кг, автоматическое изменение поверочного интервала и действительной цены деления шкалы 2; 5; 10 г.
Пломбирование осуществляется с помощью мастиковой пломбы на винт и гнездо под пломбу задней крышки весов.
Знак поверки наносится на руководство по эксплуатации в раздел «Результаты поверки при выпуске».
Каждый экземпляр весов идентифицирован, имеет заводской номер, нанесенный в числовом формате на маркировочный шильдик, расположенный на задней стенке весов, фотохимическим или типографским способом, обеспечивающим его прочтение и сохранность в процессе эксплуатации.
На маркировочный шильдик также нанесена информация в соответствии с ГОСТ OIML R 76-1-2011.
Фотографии общего вида весов представлены на рисунках 1 и 2.

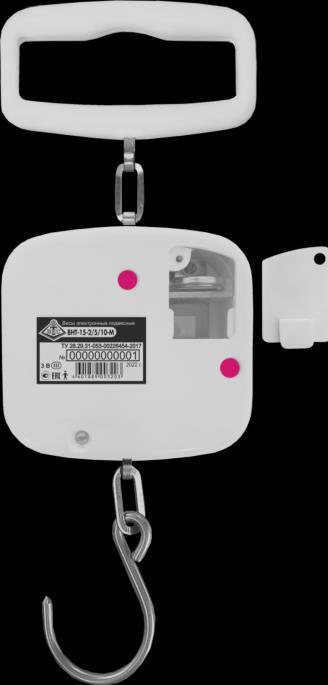

Места пломбирования

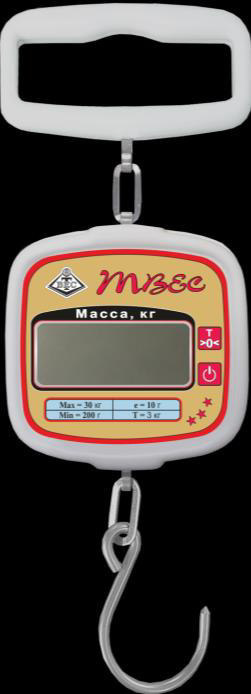

Рисунок 1. Внешний вид весов с литерой «М»
Рисунок 2. Внешний вид весов без литеры «М»
ог\г\;-гг-тнв
2Q Н\дЕ300 III ГПМ11' ИИ» —ШМШЛЛИ!
Место пломбирования
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенного ПО.
Встроенное ПО предназначено для управления работой весов в целом. Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
ВНТ-15- 2/5/10-М |
ВНТ-30-10-М |
ВНТ-15-2/5/10 |
ВНТ-15- 10 |
ВНТ-30- 10 | |
|
Идентификационное наименование ПО |
47.5.2.15 |
47.5.1.30 |
DA-3500 |
DA-3000 |
DA-4020 |
|
Номер версии (идентификационный номер ПО) |
2.15 |
1.30 |
3500 |
3000 |
4020 |
|
Цифровой идентификатор ПО |
7959 |
1707 |
- |
- |
- |
|
Алгоритм вычисления контрольной суммы |
CRC 16 |
- | |||
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
ВНТ-15-2/5/10, ВНТ-15-2/5/10-М |
ВНТ-15-10 |
ВНТ-30-10, ВНТ-30-10-М | |
|
Максимальная нагрузка, |
2/6/15 |
15 |
30 |
|
Max (Мах1/Мах2/Махз), кг | |||
|
Минимальная нагрузка, Min, г |
40 |
200 |
200 |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
средний (III) | ||
|
Пределы допускаемой погрешности, mpe, при первичной поверке, г | |||
|
от Min до 1 кг включ. св. 1 до 2 кг включ. св. 2 до 2,5 кг включ. св. 2,5 до 6 кг включ. св. 6 до 15 кг включ. |
±1 ±2 ±2,5 ±5 ±10 | ||
|
от Min до 5 кг включ. |
±5 |
±5 | |
|
св. 5 до 15 кг включ. св. 15 до 20 кг включ. св. 20 до 30 кг включ. |
±10 |
±10 ±10 ±15 | |
|
Пределы допускаемой погрешности при эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке | |||
|
Поверочный интервал (е) и действительная цена деления (d), г | |||
|
от Min до 2 кг включ. |
2 |
- |
- |
|
св. 2 до 6 кг включ. |
5 |
- |
- |
|
св. 6 до 15 кг включ. |
10 |
- |
- |
|
от Min до 15 кг включ. |
- |
10 |
- |
|
от Min до 30 кг включ. |
- |
- |
10 |
|
Число поверочных интервалов, n | |||
|
от Min до 2 кг включ. |
1000 |
- |
- |
|
св. 2 до 6 кг включ. |
1200 |
- |
- |
|
св. 6 до 15 кг включ. |
1500 |
- |
- |
|
от Min до 15 кг включ. |
- |
1500 |
- |
|
от Min до 30 кг включ. |
- |
- |
3000 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
ВНТ-15-2/5/10, ВНТ-15-2/5/10-М |
ВНТ-15-10 |
ВНТ-30-10, ВНТ-30-10-М | |
|
Диапазон компенсации массы тары (для весов с литерой «М» - выборки массы тары), кг |
от 0,04 до 2 |
от 0,2 до 2 |
от 0,2 до 3 |
|
Габаритные размеры, мм, не более: без литеры «М» - в сложенном виде - в рабочем состоянии с литерой «М» - в сложенном виде - в рабочем состоянии |
90x160x30 90x330x30 91x95x50 235x95x35 | ||
|
Номинальное напряжение питания постоянного тока: - с литерой «М» от батарейки типа CR2032 - без литеры «М» от батареек типа АА |
3 В 4,5 В | ||
|
Масса, кг, не более - с литерой «М» - без литеры «М» |
0,18 0,5 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность воздуха при температуре воздуха +25 °С, % - атмосферное давление, кПа |
от -10 до +40 до 80 от 84 до 106,7 | ||
Знак утверждения типа
наносится фотохимическим или печатным способом на шильдик на задней панели и печатным способом по центру внизу титульного листа руководства по эксплуатации.
Комплектность
Комплект поставки приведён в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Весы |
- |
1 |
|
Батарейка (для весов с литерой «М») |
CR2032 |
1 |
|
Упаковочная коробка |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методиках (методах) измерений приведены в эксплуатационной документации
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ 28.29.31-053-00226454-2017 Весы электронные подвесные ВНТ, ВНТ-М. Технические условия
