Установки спектрометрические рентгеновского и гамма-излучения СЕГР-MCA527
| Номер в ГРСИ РФ: | 80511-20 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "НИЦ "ЛСРМ", г.Москва |
Установки спектрометрические рентгеновского и гамма-излучения СЕГР-МСА527 предназначены для измерений энергий, испускаемых радионуклидами фотонов рентгеновского и гамма-излучения, определения радионуклидного состава и активности радиоактивных материалов в соответствии с аттестованными и стандартизованными методиками (методами) измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80511-20 |
| Наименование | Установки спектрометрические рентгеновского и гамма-излучения |
| Модель | СЕГР-MCA527 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 31.12.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-исследовательский центр "ЛСРМ" (ООО "НИЦ "ЛСРМ"), г. Москва, г. Зеленоград
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 33 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 80511-20: Описание типа СИ | Скачать | 1.1 MБ | |
| 80511-20: Методика поверки ЛСРН.414411.005 МП | Скачать | 11.6 MБ |
Описание типа
Назначение
Установки спектрометрические рентгеновского и гамма-излучения СЕГР-МСА527 предназначены для измерений энергий, испускаемых радионуклидами фотонов рентгеновского и гамма-излучения, определения радионуклидного состава и активности радиоактивных материалов в соответствии с аттестованными и стандартизованными методиками (методами) измерений.
Описание
Установки спектрометрические рентгеновского и гамма-излучения СЕГР-МСА527 (далее - СЕГР-МСА527) выполнены в виде программно-аппаратных комплексов и представляют собой совокупность спектрометрического измерительного канала УДЕГР, средств коммуникации, вспомогательного оборудования и вычислительных компонентов, образующих измерительную систему радиационного контроля, управляемую оператором посредством комплекса программного обеспечения рабочего места оператора «СПОРО» (далее КПО).
Принцип действия СЕГР-МСА527 основан на преобразовании энергии гамма-квантов среды в чувствительном объёме блока детектирования спектрометрического измерительного канала в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой цифровым спектрометрическим устройством МСА527.
Методами цифровой обработки принятый сигнал формируется и фильтруется с целью определения амплитуды сигнала, которая пропорциональна энергии зарегистрированного кванта рентгеновского или гамма-излучения. Коды измеренных амплитуд накапливаются в памяти спектрометрического измерительного канала в виде амплитудного спектра и передаются в ПК для визуализации и обработки с целью определения радионуклидного состава и активности радионуклидов в заданной геометрии измерений с использованием спектрометрического программного обеспечения, вывода отчетных форм и хранения информации. Передача спектрометрической информации и ее обработка на ПК осуществляется в режиме реального времени.
Автоматизированное управление СЕГР-МСА527 осуществляется спектрометрическим программным обеспечением из комплекта КПО «СПОРО».
Конструктивно СЕГР-МСА527 состоит из спектрометрического измерительного канала УДЕГР и вспомогательного оборудования.
Спектрометрический измерительный канал выполнен в виде устройства детектирования гамма и рентгеновского излучения УДЕГР и включает блок детектирования и цифровое спектрометрическое устройство MCA527.
СЕГР-МСА527 оснащается вспомогательным оборудованием в составе: устройство позиционирования детектора серии ОПК стационарного или мобильного исполнения, оснащенное экраном-коллиматором с целью защиты измерительного канала от внешнего фотонного излучения и повышения чувствительности; автоматизированное рабочее места оператора-спектрометриста АРМ на базе ПК; блок питания и преобразования информации БППИ, используемый для передачи данных спектрометрического измерительного канала
СЕГР-МСА527 на ПК и подачи внешнего питания; комплект монтажный и принадлежностей КМЧ.
Для применения по назначению блок детектирования размещается в свинцовом защитном контейнере экрана-коллиматора серии ОПК. Позиционирование БД относительно измеряемого объекта с источником осуществляется устройством позиционирования ОПК мобильного или стационарного размещения. Процесс измерений и обработки информации осуществляется оператором в автоматизированном режиме на ПК автоматизированного рабочего места оператора-спектрометриста.
СЕГР-МСА527 применяются в лабораторных условиях, полевых условиях в составе лабораторного оснащения, мобильных, робототехнических, погружных и летательных комплексов (на носителе). СЕГР-МСА527 эксплуатируются в составе систем радиационного контроля, в автономном режиме на объектах с ядерными энергетическими установками.
СЕГР-МСА527 имеет варианты исполнения, отличающиеся типом блока детектирования.
СЕГР-МСА527 выпускается в следующих исполнениях:
- исполнение базовое: СЕГР-МСА527-СЦ со сцинтилляционным блоком
детектирования на основе иодида натрия/цезия, активированного таллием NaI(Tl)/CsI(Tl);
- исполнение 01: СЕГР-МСА527-СЦ со сцинтилляционным блоком детектирования на основе бромида церия/лантана CeBr3/LaBr3;
- исполнение 02: CErP-MCA527-CZT с полупроводниковым блоком детектирования на основе теллурида кадмия и цинка CdZnTe;
- исполнение 03: СЕГР-МСА527-ППД с полупроводниковым блоком детектирования на основе сверхчистого германия.
Общий вид СЕГР-МСА527 представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и утверждения типа представлены на рисунке 5.
Рисунок 1 - Общий вид СЕГР-МСА527-СЦ базового исполнения стационарного размещения, УДЕГР-ПК-OONCI в комплекте с ОПК-06
УДЕГР-ПК-OICLBR с ОПК-04
УДЕГР-ПК-OICLBR в ОПК-05 накрышного
размещения
Рисунок 2 - Общий вид СЕГР-МСА527-СЦ исполнения 01 мобильного размещения
y,HErP-nK-02CZT разъемной конструкции
Рисунок 3 - Общий вид CErP-MCA527-CZT исполнения 02 мобильного размещения
УДЕГР-ПК-02CZT неразъемной конструкции
УДЕГР-ГA/3-03GE с ОПК-01 стационарного лабораторного размещения

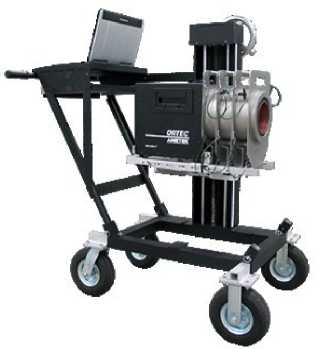

УДЕГР-ГА/3-03ОЕ с ОПК08 мобильного размещения
Рисунок 4 - Общий вид СЕГР-МСА527-ППД исполнения 03
'Место пломбирования
Место нанесения знака утверждения типа
Место пломбирования
Место пломбирования
Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа
Программное обеспечение
Комплекс спектрометрического программного обеспечения рабочего места оператора «СПОРО» включает спектрометрическое программное обеспечение метрологического назначения и вспомогательные программные компоненты, обеспечивающие формирование и пополнение библиотеки нуклидов, 3D-моделирование контейнеров сложной геометрической формы, отображения результатов измерений на геоинформационной картографической платформе.
Метрологически значимой частью комплекса программного обеспечения рабочего места оператора «СПОРО» является программное обеспечение серии WinSpec-R или программное обеспечение серии SpectraLineGP (далее - ПО). Математический аппарат ПО обеспечивает идентификацию радионуклидов и выполнение измерений активности источника в заданной геометрии в соответствии с аттестованными методиками (методами) измерений.
Таблица 1 - Идентификационные данные программного обеспечения WinSpec-R
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WinSpec-R |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.04.ХХХХ* |
|
Цифровой идентификатор ПО |
не нормируется |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* Метрологически значимой является цифирная часть номера, часть с буквенным обозначением «Х» несущественна для идентификации и определения метрологических характеристик | |
Таблица 2 - Идентификационные данные программного обеспечения SpectraLineGP
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLineGP |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.6.ХХХХ* |
|
Цифровой идентификатор ПО |
не нормируется |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* Метрологически значимой является цифирная часть номера, часть с буквенным обозначением «Х» несущественна для идентификации и определения метрологических характеристик | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в
соответствии с Р 50.2.077-2014:
- ПО WinSpec-R - «средний»;
- ПО SpectraLineGP - «средний».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого СЕГР-МСА527 рентгеновского и гамма-излучения, МэВ: - базовое исполнение СЕГР-МСА527-СЦ - исполнение 01 СЕГР-МСА527-СЦ - исполнение 02 СТ.ГР-МСА527-СУТ - исполнение 03 СЕГР-МСА527-ППД: а) с блоком детектирования в карбоновом корпусе б) с блоком детектирования в алюминиевом корпусе |
от 0,02 до 3 от 0,02 до 3 от 0,02 до 3 от 0,003 до 10 от 0,04 до 10 |
^Примечание - Действительные значения относительного энергетического разрешения и эффективности
регистрации для точечной геометрии измерений определяются при первичной (периодической) поверке и указываются в свидетельстве о поверке.
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой основной погрешности характеристики преобразования (интегральная нелинейность), %: - базовое исполнение СЕГР-МСА527-СЦ - исполнение 01 СЕГР-МСА527-СЦ - исполнение 02 CErP-MCA527-CZT - исполнение 03 СЕГР-МСА527-ППД |
±0,5 ±0,5 ±0,5 ±0,025 | |
|
Относительное энергетическое разрешение СЕГР-МСА527-СЦ CErP-MCA527-CZT по линии гамма-излучения с энергией 661,6 кэВ, % *: - базовое исполнение СЕГР-МСА527-СЦ - исполнение 01 СЕГР-МСА527-СЦ - исполнение 02 CErP-MCA527-CZT |
и |
от 4,5 до 10,0 от 2,5 до 4,5 от 1,5 до 4,5 |
|
Абсолютное энергетическое разрешение СЕГР-МСА527 исполнения СЕГР-МСА527-ППД, кэВ**: - по линии гамма-излучения с энергией 122 кэВ - по линии гамма-излучения с энергией 1332 кэВ |
03 |
от 0,65 до 1,3 от 1,7 до 2,6 |
|
Эффективность регистрации в пике полного поглощения для радионуклида Cs-137 с энергией 661,6 кэВ для точечной геометрии измерений, имп-с-1-Бк-1,* не менее: - базовое исполнение СЕГР-МСА527-СЦ, расстояние источник-детектор 250 мм - исполнение 01 СЕГР-МСА527-СЦ, расстояние источник - детектор 250 мм - исполнение 02 CErP-MCA527-CZT, расстояние источник - детектор 50 мм |
1,0-10-3 1,0-10-4 5,0-10-7 | |
|
Относительная эффективность регистрации СЕГР-МСА527 исполнения 03 СЕГР-МСА527-ППД в пике полного поглощения для радионуклида Co-60 с энергией 1332 кэВ для точечной геометрии измерений на расстоянии источник - детектор 250 мм относительно эффективности регистрации кристалла NaI с размерами 76,5x76,5 мм, % ** |
от 10 до 160 | |
|
Нижний предел измеряемой активности радионуклида Cs-137***, Бк, не более: - установкой базового исполнения СЕГР-МСА527-СЦ - установкой исполнения 01 СЕГР-МСА527-СЦ - установкой исполнения 02 CErP-MCA527-CZT - установкой исполнения 03 СЕГР-МСА527-ППД |
250,0 250,0 20,0 1,0 | |
|
Пределы допускаемой относительной погрешности измерений активности точечного источника Cs-137, % |
±20 | |
|
Нестабильность характеристики преобразования СЕГР-МСА527 за время непрерывной работы 24 часа, %, не более: - базовое исполнение СЕГР-МСА527-СЦ - исполнение 01 СЕГР-МСА527-СЦ - исполнение 02 CErP-MCA527-CZT - исполнение 03 СЕГР-МСА527-ППД |
1 1 0,05 0,05 | |
"Примечание - Действительные значения абсолютного энергетического разрешения и относительной эффективность регистрации для точечной геометрии измерений СЕГР-МСА527-ППД определяются при первичной поверке и указываются в свидетельстве о поверке. Значение эффективности регистрации сцинтилляционного детектора NaI(Tl) с чувствительным объемом 76,5x76,5 мм в пике 1332 кэВ составляет 0,0012 имп^с-1 •Бк-1.
***Примечание - Нижний предел измеряемой активности устанавливается для точечной геометрии измерений на расстоянии источник - детектор 250 мм для СЕГР-МСА527 исполнений базового, 01 и 03, на расстоянии 50 мм для исполнения 02.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная входная статистическая загрузка СЕГР-МСА527, имп^с-1, не менее: - базовое исполнение СЕГР-МСА527-СЦ - исполнение 01 СЕГР-МСА527-СЦ - исполнение 02 СЕГР-МСЛ527-СУТ - исполнение 03 СЕГР-МСА527-ППД |
1,5-105 2,5-105 1,5-105 1,5-105 |
|
Количество каналов преобразования цифрового спектрометрического устройства МСА527, не более |
16384 |
|
Количество каналов преобразования МСА527 устанавливается из ряда значений 128, 256, 512, 1024, 2048, 4096, 8192, 16384 |
- |
|
Время установления рабочего режима спектрометрического измерительного канала1), мин, не более |
15 |
|
Время непрерывной работы СЕГР-МСА527 от внешнего источника питания, ч, не менее |
24 |
|
Время автономной работы спектрометрического канала СЕГР-МСА527 от встроенного аккумулятора МСА527, ч, не менее |
14 |
|
Климатические условия эксплуатации: - при питании от внешнего источника питания температура окружающего воздуха, °С - при питании от встроенного аккумулятора температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 35 °С без конденсации влаги, % - атмосферное давление, кПа |
от -20 до +50 от 0 до +50 до 98 от 84,0 до 106,7 |
|
Спектрометрический измерительный канал СЕГР-МСА527 стационарного размещения устойчив к воздействию синусоидальных вибраций в диапазоне частот с амплитудой ускорения 9,8 м^с-2, Гц |
от 5 до 120 |
|
Спектрометрический измерительный канал СЕГР-МСА527 мобильного размещения устойчив к воздействию синусоидальных вибраций в диапазоне частот с амплитудой ускорения 9,8 м^с-2, Гц |
от 5 до 500 |
|
Электропитание СЕГР-МСА527 в стационарных условиях осуществляется от однофазной сети переменного тока: - напряжение, В - частота, Гц - номинальное напряжение питания, В - номинальная частота, Гц |
от 187 до 242 В от 47 до 51 Гц 220 50 |
|
Автономное электропитание в полевых условиях осуществляется от источника постоянного тока носителя с номинальным напряжением, В, не более |
12 |
|
Автономное электропитание спектрометрического измерительного канала в полевых условиях осуществляется от встроенного аккумулятора цифрового спектрометрического устройства MCA527 |
- |
|
Потребляемая мощность (без учета ПК), Вт, не более |
9 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры 2), мм, не более: | |
|
- блок детектирования сцинтилляционный на основе | |
|
NaI(Tl)/CsI(Tl) УДЕГР-ПК-OONCI: | |
|
- диаметр |
160 |
|
- длина |
226 |
|
- блок детектирования сцинтилляционный на основе CeBr3/LaBr3 | |
|
УДЕГР-ПК-OICBR: | |
|
- диаметр |
60 |
|
- длина |
190 |
|
- блок детектирования полупроводниковый на основе CdZnTe | |
|
УДЕГР-ПК-02CZT в неразъемной конструкции с МСА527: | |
|
- длина |
110 |
|
- ширина |
32 |
|
- высота |
32 |
|
- блок детектирования полупроводниковый на основе CdZnTe | |
|
УДЕГР-ПК-02CZT разъемной конструкции (без МСА27): | |
|
- диаметр |
40 |
|
- длина |
60 |
|
- блок детектирования полупроводниковый на основе | |
|
сверхчистого германия УДЕГР-ГА/З-03GE в сборе с сосудом Дьюара3): | |
|
- длина |
530 |
|
- ширина |
975 |
|
- высота |
1020 |
|
- цифровое спектрометрическое устройство МСА527, модель | |
|
A-GBS-MCA527: | |
|
- длина |
181 |
|
- ширина |
111 |
|
- высота |
45 |
|
- цифровое спектрометрическое устройство МСА527, модель | |
|
A-GBS-BASE527: | |
|
- диаметр |
73 |
|
- длина |
112 |
|
Масса, кг, не более: | |
|
- блок детектирования сцинтилляционный на основе |
3,5 |
|
NaI(Tl)/CsI(Tl) УДЕГР-ПК-OONCI | |
|
- блок детектирования сцинтилляционный на основе CeBn/LaBn |
0,7 |
|
УДЕГР-ПК-OICBR | |
|
-блок детектирования полупроводниковый на основе CdZnTe |
0,15 |
|
УДЕГР-ПК-02CZT в неразъемной конструкции с МСА527 | |
|
- блок детектирования полупроводниковый на основе CdZnTe |
0,1 |
|
УДЕГР-ПК-02CZT разъемной конструкции (без МСА27) | |
|
- блок детектирования полупроводниковый на основе |
20,0 |
|
сверхчистого германия УДЕГР-ГА/З-03GE в сборе с сосудом Дьюара | |
|
- цифровое спектрометрическое устройство МСА527, модель |
0,85 |
|
A-GBS-MCA527 |
|
Наименование характеристики |
Значение |
|
- цифровое спектрометрическое устройство МСА527, модель A-GBS-BASE527 |
0,5 |
|
1) Время установления рабочего режима не включает время на охлаждение ОЧГ -детектора СЕГР-МСА527— ППД. 2) Габаритные размеры указаны без кабеля 3) Предельные размеры сборки с максимальным объемом сосуда Дьюара для конфигураций сборки Pop Top/ Streamline/ Slimline. Допускается использование сборок с меньшими размерами | |
Знак утверждения типа
наносится на титульные листы руководств по эксплуатации типографским способом или специальным штемпелем, путем наклеивания шильдика на блок детектирования СЕГР-МСА527.
Комплектность
Таблица 4 - Комплектность СЕГР-МСА527
|
Наименование |
Обозначение |
Количество |
|
Устройство детектирования УДЕГР-ПК-OONCI в составе: |
ЛСРН.414411.005.00.01.00 |
1 компл.1) |
|
Блок детектирования сцинтилляционный на основе NaI(Tl)/CsI(Tl) |
1 шт. | |
|
Цифровое спектрометрическое устройство МСА527 |
1 шт. | |
|
Устройство детектирования УДЕГР-ПК-OICLBR в составе: |
ЛСРН.414411.005.01.01.00 |
1 компл.2) |
|
Блок детектирования сцинтилляционный на основе CeBr3/LaBr3 |
1 шт. | |
|
Цифровое спектрометрическое устройство МСА527 |
1 шт. | |
|
Устройство детектирования УДЕГР-ПК-02CZT в составе: |
ЛСРН.414411.005.02.01.00 |
1 компл.3) |
|
Блок детектирования полупроводниковый на основе CdZnTe |
1 шт. | |
|
Цифровое спектрометрическое устройство МСА527 |
1 шт. | |
|
Устройство детектирования УДЕГР-ГА/З-0ЗGE в составе: |
ЛСРН.414411.005.03.01.00 |
1 компл. 4) |
|
Блок детектирования полупроводниковый на основе сверхчистого германия |
1 шт. | |
|
Цифровое спектрометрическое устройство МСА527 |
1 шт. | |
|
Автоматизированное рабочее место оператора-спектрометриста АРМ |
ЛСРН.466533.412 |
1 компл. |
|
Блок питания и преобразования информации БППИ |
ЛСРН.412154.001 |
1 компл.5) |
|
Адаптер сетевой |
- |
1 шт. 5) |
|
Устройство позиционирования детектора с экраном-коллиматором серии ОПК |
ЛСРН.305126.001-008 |
1 компл.5) |
|
Наименование |
Обозначение |
Количество |
|
Комплекс спектрометрического программного обеспечения рабочего места оператора «споро» |
- |
1 компл. |
|
Комплект монтажный и принадлежностей КМЧ в составе: |
ЛСРН.414411.005 КМЧ |
1 компл.5) |
|
Комплект ЗИП одиночный |
ЛСРН.414411.005 ЗИ |
1 компл.5) |
|
Упаковка |
1 компл. | |
|
Паспорт |
ЛСРН.414411.005 ПС |
1 экз. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
ЛСРН.414411.005 МП |
1 экз. |
|
Спецификация программного обеспечения |
7.ЛСРН.414411.005 СППО |
1 экз. |
|
Ведомость эксплуатационной документации |
ЛСРН.414411.005 ВЭ |
1 экз. |
|
1) Укомплектовывается СЕГР-МСА527-СЦ базового исполнения. 2) Укомплектовывается СЕГР-МСА527-СЦ исполнения 01. 3) Укомплектовывается СЕГР-МСА527-CZT исполнения 02, поставляется разъемная или неразъемная конструкция. 4) Укомплектовывается СЕГР-МСА527-ППД исполнения 03. 5) Поставляется при наличии в заказе. | ||
Поверка
осуществляется по документу ЛСРН.414411.005 МП «Государственная система обеспечения единства измерений. Установки спектрометрические рентгеновского и гамма-излучения СЕГР-МСА527. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 21.07.2020 г.
Основные средства поверки:
- рабочий эталон 2-го разряда согласно ГПС, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2841 источники фотонного ионизирующего излучения радионуклидные закрытые ОСГИ-А активностью от 2000 до 1000000 Бк, пределы допускаемой относительной погрешности воспроизведения активности (Р=0,95) ±6 %, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 58304-14.
Допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Положительные результаты периодической поверки оформляются соответствующей записью в паспорте с нанесением поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии № 2841 от 29.12.2018 г. Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ЛСРН.414411.005 ТУ. Установки спектрометрические рентгеновского и гамма-излучения СЕГР-МСА527. Групповые технические условия
Другие Спектрометры
