Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М
| Номер в ГРСИ РФ: | 80517-20 |
|---|---|
| Производитель / заявитель: | ЗАО "Южполиметалл-Холдинг" (ЮПХ), г.Москва |
Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М (далее - анализаторы) предназначены для измерений массовой доли химических элементов в металлах и сплавах, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, в рабочих маслах и жидкостях после осаждения на фильтре, а также для идентификации химических элементов от натрия до америция в веществах, находящихся в твердом, порошкообразном и жидком состоянии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80517-20 |
| Действует | по 31.12.2030 |
| Наименование | Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные |
| Модель | АДК ПРИЗМА-М |
| Приказы |
№1451 от
17.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 28a5c2b9-7310-5cbb-ace9-0c973ffe8b08 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Южполиметалл-Холдинг" (ООО "ЮПХ"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 79 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
80517-20: Описание типа
2025-80517-20-1.pdf
Файл устарел
|
Скачать | 336.8 КБ | |
|
80517-20: Методика поверки
2025-mp80517-20.pdf
Файл устарел
|
Скачать | 3.5 MБ | |
|
80517-20: Описание типа
2025-80517-20.pdf
|
Скачать | 336.8 КБ | |
|
80517-20: Методика поверки
2025-mp80517-20-1.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М (далее - анализаторы) предназначены для измерений массовой доли химических элементов в металлах и сплавах, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, в рабочих маслах и жидкостях после осаждения на фильтре, а также для идентификации химических элементов от натрия до америция в веществах, находящихся в твердом, порошкообразном и жидком состоянии.
Описание
Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с атомами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника рентгеновского излучения в анализаторах используется рентгеновская трубка.
Конструктивно анализаторы выполнены в виде моноблока, содержащего малогабаритный источник рентгеновского излучения, предусилитель, кремниевый дрейфовый детектор (SDD), блок управления и стабилизации питания и связи со встроенным модулем Bluetooth, узел позиционирования образца с устройством вращения.
Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе и при расчете используется метод фундаментальных параметров, также возможно применение метода эмпирических градуировок для создания специальных режимов измерения. Анализаторы предназначены для работы в полевых и цеховых условиях, а также стационарно в лаборатории.
Корпус анализаторов изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
На заднюю панель анализаторов в виде наклейки наносится информационная табличка (шильд) с обозначением, заводским номером в цифровом формате. Заводской номер наносится на информационную табличку (шильд) типографским способом.
На анализаторы наносятся четыре гарантийные пломбы в виде наклеек на боковые панели анализаторов.
Общий вид анализаторов представлен на рисунке 1. Место нанесения гарантийных пломб представлено на рисунке 2. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 3.
Нанесение знака поверки на анализаторы не предусмотрено.

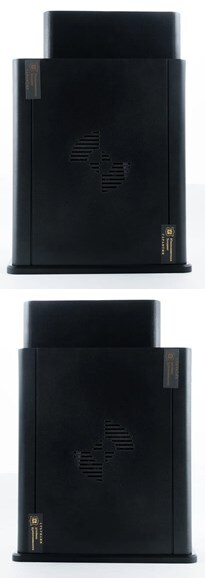

Рисунок 1 - Общий вид анализаторов рентгенофлуоресцентных энергодисперсионных
модернизированных АДК ПРИЗМА-М

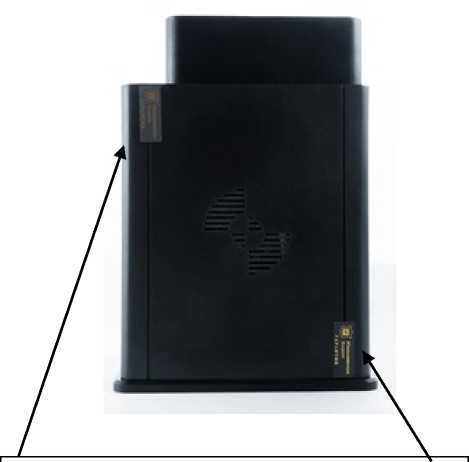

Место нанесения гарантийной пломбы
Место нанесения гарантийной пломбы
Рисунок 2 - Место нанесения гарантийных пломб на анализаторы

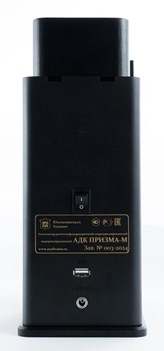

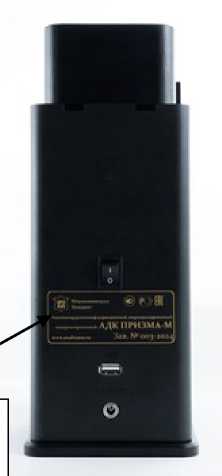

Место нанесения заводского номера, знака утверждения типа
Рисунок 3 - Место нанесения заводского номера, знака утверждения типа на анализаторы
Программное обеспечение
Анализаторы управляются с внешнего компьютера через специализированное программное обеспечение (далее - ПО). ПО позволяет проводить программное тестирование и настройку, проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, выводить результаты на печать, создавать библиотеки, проводить идентификацию исследуемого объекта на соответствие марки сплава в имеющейся библиотеке. ПО устанавливается на компьютер.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ADC Prizma-M |
|
Номер версии (идентификационный номер) ПО |
4.Х.Х* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых химических элементов |
от Na до Am |
|
Диапазон измерений массовой доли элементов, осаждённых на фильтрах1), млн-1 |
от 0,1 до 11000 |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов, осаждённых на фильтрах1), %, в поддиапазонах измерений: - от 0,1 до 1 млн-1 включ. - св. 1 до 11000 млн-1 включ. |
±20 ±10 |
|
Диапазон измерений массовой доли элементов в металлах и сплавах2), % |
от 0,001 до 100 |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов в металлах и сплавах2), %, в поддиапазонах измерений: - от 0,001 % до 0,1 % включ. - св. 0,1 % до 1 % включ. - св. 1 % до 10 % включ. - св. 10 % до 100 % включ. |
±25 ±20 ±5 ±3 |
|
Относительное среднее квадратическое отклонение выходного сигнала на линиях К-серии Fe3), %, не более |
2 |
|
Чувствительность на линиях К-серии Fe3), имп/(с^мкА^%), не менее |
200 |
|
1) Значения нормированы для анализаторов, которые имеют режим «FLT» (измерение массовой доли элементов, осаждённых на фильтрах). 2) Значения нормированы для элементов в стандартных образцах сплавов на железной основе. 3) Значение нормировано для железа в стандартном образце массовой доли железа в твердой матрице с массовой долей от 0,90 % до 1,10 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время измерения, с |
от 5 до 240 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
1101^/2201“ |
|
- частота переменного тока, Гц |
60±1/50±1 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
120 200 280 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, %, не более |
от + 5 до + 45 80 |
Знак утверждения типа
наносится на информационную табличку (шильд), а также на титульный лист формуляра и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор рентгенофлуоресцентный энергодисперсионный модернизированный * |
АДК ПРИЗМА-М |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Компьютер с установленным специализированным программным обеспечением* * |
- |
1 компл. |
|
Блок питания универсальный |
- |
1 шт. |
|
Аккумуляторная батарея*** |
- |
1 шт. |
|
Комплект специальных ключей |
- |
1 компл. |
|
Флэш-карта USB с дистрибутивом программного обеспечения |
- |
1 шт. |
|
Комплект запасного имущества и приспособлений одиночный (ЗИП-О) |
ЛГКН 29.00.00.000 ЗИ |
1 экз. |
|
Формуляр |
ЛПКН 29.00.00.000 ФО |
1 экз. |
|
Руководство по эксплуатации |
ЛПКН 29.00.00.000 РЭ |
1 экз. |
|
Руководство по пользованию программным обеспечением |
ЛПКН 29.00.00.000 РП |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* В зависимости от заказа анализатор поставляется с режимом «FLT» (измерение массовой доли элементов, осаждённых на фильтрах) или без режима «FLT» * * Стационарный персональный компьютер/портативный персональный компьютер/планшетный персональный компьютер * ** Опционально | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ЛПКН 29.00.00.000 РЭ «Анализатор рентгенофлуоресцентный энергодисперсионный модернизированный АДК ПРИЗМА-М. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.51.53-029-29095820-2019. Анализаторы рентгенофлуоресцентные
энергодисперсионные модернизированные АДК ПРИЗМА-М. Технические условия;
Приказ Росстандарта Российской Федерации от 19 февраля 2021 г. № 148
«Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
