Расходомеры массовые TM-R, TMU-R и HPC-R
| Номер в ГРСИ РФ: | 80841-21 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "KOBOLD Messring GmbH", Германия |
Расходомеры массовые TM-R, TMU-R и HPC-R (далее - расходомеры) предназначены для измерений массового расхода, плотности, массы жидкости и газа и вычислений объемного расхода и объема жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 80841-21 | ||||||||||||||||||||||||
| Действует | по 17.02.2031 | ||||||||||||||||||||||||
| Наименование | Расходомеры массовые | ||||||||||||||||||||||||
| Модель | TM-R, TMU-R и HPC-R | ||||||||||||||||||||||||
| Модификации |
TM-R TMU-R HPC-R На испытания представлены: TMU-RS010 TMU-RS015 TMU-RS025 TM-RS010 HPC-R |
||||||||||||||||||||||||
| Приказы |
№2868 от
25.12.2025
— О продлении срока действия утвержденных типов средств измерений
№774 от
20.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | db331af9-5bbc-621f-462e-f88c31e21004 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «Коболд-Инструментс», РОССИЯ, 390046, Россия, Рязанская обл., г. Рязань, ул. Маяковского, д. 1А, стр. 2, помещ. 209.2; КOBOLD Messring GmbH, ГЕРМАНИЯ, Nordring 22-24 65719 Hofheim/Taunus
ГЕРМАНИЯ
Поверка
| Методика поверки / информация о поверке |
МП 208-009-2024 с изм. №1 ГСИ. Расходомеры массовые TM-R, TMU-R и HPC-R. Методика поверки. Действие МП распространяется на СИ находящиеся в эксплуатации.
(с 20.04.2026)
МП 208-009-2024 ГСИ. Расходомеры массовые TM-R, TMU-R и HPC-R. Методика поверки
(по 20.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 118 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2 %) |
| Актуальность информации | 17.05.2026 |
Поверители
Скачать
|
80841-21: Описание типа
2021-80841-21.pdf
|
Скачать | 859.7 КБ | |
|
80841-21: Методика поверки
2024-mp80841-21.pdf
Файл устарел
|
Скачать | 4 MБ | |
|
80841-21: Описание типа
2021-80841-21-1.pdf
Файл устарел
|
Скачать | 859.7 КБ | |
|
80841-21: Методика поверки
2024-mp80841-21-1.pdf
Файл устарел
|
Скачать | 4 MБ | |
|
80841-21: Описание типа
2026-80841-21.pdf
|
Скачать | 664.5 КБ | |
|
80841-21: Методика поверки
МП 208-009-2024 с изм. №1
2026-mp80841-21.pdf
|
Скачать | 4.8 MБ | |
|
80841-21: Методика поверки
МП 208-009-2024
2024-mp80841-21-2.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Расходомеры массовые TM-R, TMU-R и HPC-R (далее - расходомеры) предназначены для измерений массового расхода, плотности, массы жидкости и газа и вычислений объемного расхода и объема жидкости.
Описание
Принцип действия расходомеров основан на эффекте кориолисовых сил, действующих на поток среды, двигающейся по тонкостенной трубке, испытывающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индукционными датчиками. Колебания трубок возбуждаются на основной резонансной частоте системы. Зависимость резонансной частоты от плотности среды устанавливается при изготовлении расходомера и храниться в энергонезависимой памяти расходомера Объемный расход вычисляется по данным измерений массового расхода и плотности измеряемой среды.
Расходомеры состоят из первичного и вторичного (электронного блока) преобразователей расхода. Электронный блок может быть механически соединен с первичным преобразователем расхода (компактное исполнение) или изготовлен в виде отдельного блока, соединенного с первичным преобразователем расхода кабелем (раздельное исполнение).
Вторичный преобразователь обрабатывает сигналы первичного преобразователя расхода и осуществляет следующие функции:
- вычисление массового расхода и массы жидкости или газа (в одном или двух направлениях потока);
- вычисление объёмного расхода и объёма жидкости в одном или двух направлениях потока;
- вычисление значений объёмного расхода, объёма и плотности жидкости при заданной температуре на основе введенных данных о функциональной зависимости плотности жидкости от температуры;
- индикацию результатов измерений расхода, массы, объема, плотности и температуры в различных единицах;
- компенсацию дополнительной погрешности, вызванной отличием температуры и давления процесса от температуры и давления при калибровке;
- самодиагностику неисправностей' и их индикацию;
- дозирование с помощью релейных выходов;
- передачу измерительной" информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.
Расходомеры имеют модификации TM-R, TMU-R и HPC-R которые отличаются первичными преобразователями расхода, метрологическими и техническими характеристиками. Каждая из модификаций расходомера может быть оснащена одним из вторичных преобразователей UMC3-R или UMC4-R.
Расходомеры могут иметь взрывозащищенное и/или искробезопасное исполнение, гигиеническое исполнение и специальные присоединения.
В расходомерах реализована технология самотестирования для предупреждения о возникших критических изменениях или нарушении работы в первичном или вторичном преобразователе.
Для обслуживания, настройки и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы SensorPort MFC, SIMATIC PDM, AMS Device Manager, PACTware.
О бщий вид расходомеров представлен на рисунках 1-5.

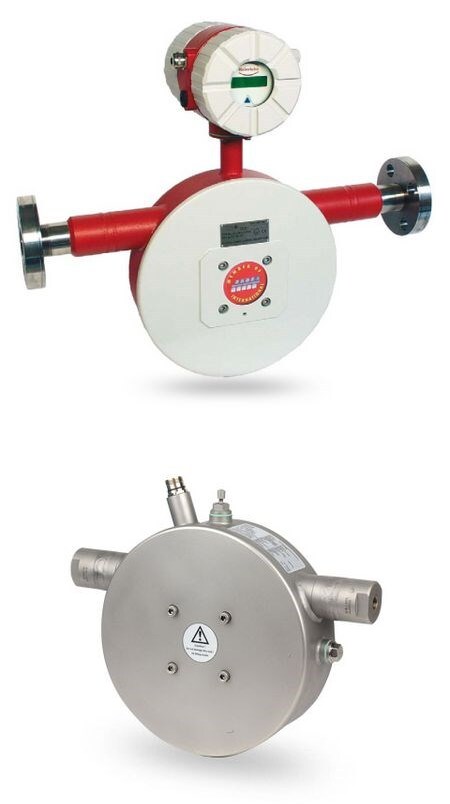

Рисунок 1 - Общий вид первичных преобразователей модификации TM-R
Рисунок 2 - Общий вид первичных преобразователей модификации TMU-R
Рисунок 3 - Общий вид первичных преобразователей модификации HPC-R

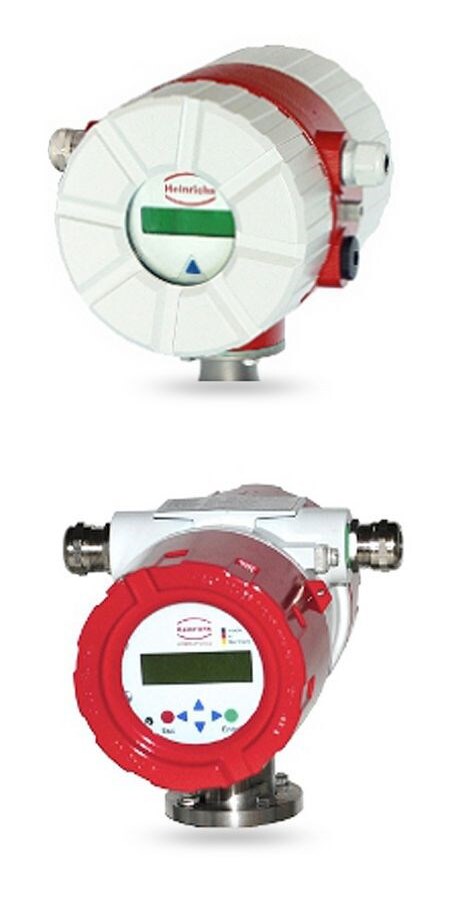

Рисунок 4 - Общий вид вторичного преобразователя UMC3-R
Рисунок 5 - Общий вид вторичного преобразователя UMC4-R
Серийный номер в цифровом формате наносится на самоклеящуюся этикетку типографским способом в соответствии с рисунком 6, закрепляемую на первичном и вторичном преобразователях. Нанесение знака поверки на расходомеры не предусмотрено. Пломбирование от несанкционированного доступа не предусмотрено.
Место нанесения серийного номера
Тип: TMU-R-S^5 инструменте Сер номер 306249
321FA00HL110H
TAG No,; FT 301
ООО 'К0болд-Иигт>умекк" инн пмиин
Э900П. г. Рмдт.
проеад йблачиова. дми S корпус 11, я«м»иинм MJ.
Дагаиагатовлення;2£й£йб
Присоединит; DN50 PN40 «ррм| В
Материалы; 1.4571 M.44Q4
Heinrichs
Type: TMU R^025 321F AOQH L 11 1 0 H
Ser. No.: 163491 T'AO No.: FT HliT
See Manual'
Темп, процесса .
Темп, акп : PS 40 bar Константа;______
Кабельным анод
-40X10 ♦260Х и 1а ТЖ£ ____PT- М bar -------IfiMfiA
---ИЖ1Л 0041 024
K080L0 Group D-W7J9 КоИ RotortPe/thel’Slr •
Germany www. heinrtc M eu
MF-Date.___222W.
CONNECTION:
WBTTID PARTS;
DN50 PN40 Form F 1 4571 i 4404
Серти!
T2GaX
аАЭС RU.C4IA.CA0M.MWW»
0158
ISDL___1g .we ___
P«:40tW________PT: 60 bar___________
Offlln ■ 3 ooo_kfl'h qynan ■ 30 000 kfl.h
££QL
OCx la »C те...П5дй-^^
Copj-iieertASC RU.C-OC.HA6&B.610mi
Место нанесения знака утверждения типа
Рисунок 6 - Места нанесения серийного номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавливается в энергонезависимую память расходомеров при их производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
В расходомерах обеспечивается возможность идентификации программного обеспечения (ПО) на дисплее электронного блока в момент подключения питания.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей.
Идентификационные данные программного обеспечения расходомеров приведены в таблице Таблица 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров.__________
|
Идентификационные данные (признаки) |
Значение | |
|
UMC3-R |
UMC4-R | |
|
Идентификационное наименование ПО |
UMC-3/4 | |
|
Номер версии ПО (идентификационный номер) |
03.XX |
04.XX |
|
Цифровой идентификатор ПО |
EECSEDE9 CSEDE9 |
EECSDF68 CSDF68 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |
|
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | ||
Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация расходомера |
TM-R |
HPC-R |
TMU-R |
|
Диаметр номинальный по ГОСТ 28338-89 |
от 10 до 100 |
от 6 до 12 |
от 5 до 400 |
|
Максимальный массовый расход, кг/ч |
65000 |
200 |
2200000 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 2000 |
от 650 до 2000 |
от 650 до 2000 |
|
Диапазон измерений температуры, °С |
от -90 до +260 |
от -40 до +180 |
от -40 (-501)) до +260 |
|
Пределы допускаемой основной относительной погрешности измерений массового расхода и массы 3, % |
где: Z QM - изме |
±(5M+J-100), VM - стабильность нуля, кг/ч; ренное значение расхода, кг/ч | |
|
Значение 8М, % для жидкости для газа |
0,1; 0,15; 0,2 |
0,1; 0,15; 0,2 |
0,1; 0,15; 0,2; 0,25; 0,5 |
|
0,5; 0,75; 1,0 | |||
|
Наименование характеристики |
Значение | ||
|
Пределы допускаемой дополнительной относительной погрешности измерений массового расхода и массы при отклонении температуры окружающей среды от нормальной, %/°К |
±0,005 | ||
|
Пределы допускаемой абсолютной погрешности измерений плотности 3 жидкости Лр, г/см |
±0,005; ±0,003 |
±0,005; ±0,003 |
±0,005; ±0,002; ±0,001 |
|
Пределы допускаемой основной относительной погрешности измерений объемного расхода и объема жидкости |
±}2 + (Т100Ь .. . . .... ..... . . . . 3 где: р - измеренное значение плотности, г/см | ||
|
Пределы допускаемой дополнительной относительной погрешности измерений объемного расхода и объема жидкости при отклонении температуры окружающей среды от нормальной, %/°К |
±0,005 | ||
|
Стабильность нуля, % от максимального расхода |
0,01 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 | ||
|
1)При условии наличия дополнительных мер защиты от ударов, обогрева и теплоизоляционных чехлов | |||
Таблица 3 - Основные технические характеристики первичных преобразователей
|
Наименование характеристики |
Значение | ||
|
Модификация |
TM-R |
HPC-R |
TMU-R |
|
Габаритные размеры, мм, не более | |||
|
- длина |
750 |
250 |
3500 |
|
- ширина |
250 |
50 |
5500 |
|
- высота |
800 |
140 |
2500 |
|
Масса, кг, не более |
110 |
4,5 |
900 |
|
Условия эксплуатации: - диапазон температур окружающей среды, соответствующий нормальным условиям, °С - диапазон температур окружающей среды, °С относительная влажность воздуха без конденсации, %, не более |
от +10 до +30 от -40 (-501)) до +60 95 | ||
|
Максимальное давление измеряемой среды, МПа2) |
100 |
40 |
40 |
|
1)При условии наличия дополнительных мер защиты от ударов, обогрева и теплоизоляционных чехлов 2)При измерении массового расхода и массы газа расчетное значение плотности измеряемой среды в рабочих условиях должно быть не менее 0,02 г/см3 | |||
Таблица 4 - Основные технические характеристики вторичных преобразователей
|
Наименование характеристики |
Значение | |
|
Модификация |
UMC3-R |
UMC4-R |
|
Цифровые выходные сигналы |
Modbus RTU (RS 485), Foundation Fieldbus, Profibus-PA |
HART, Modbus RTU (RS 485) |
|
Параметры выходных сигналов: - аналоговый с/без HART, мА - импульсный выход, В - импульсный выход, Гц - предупредительный сигнал релейный, количество выходов - импульсный с Modbus, количество выходов |
от 4 до 20 от 1,8 до 30 от 0 до 1000 от 1 до 3 1 | |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность воздуха без конденсации, %, не более |
от -40 (-501)) до +60 95 | |
|
Параметры электрического питания: - напряжение питания постоянного тока, В - напряжение питания переменного тока, В - частота переменного тока, Гц |
от 19 до 36 от 90 до 230 50±1 | |
|
Потребляемая мощность, Вт, не более |
30 | |
|
Маркировка взрывозащиты |
1Ex d [ia] IIB/IIC T6...T3 Gb X 1Ex d e [ia] IIB/IIC T6...T3 Gb X |
1Ex d [ia Ga] IIC T4...T3 Gb X |
|
1)При условии наличия дополнительных мер защиты от ударов, обогрева и теплоизоляционных чехлов | ||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
150000 |
Знак утверждения типа
наносится на титульный лист паспорта, титульный лист руководства по эксплуатации, а также на самоклеящуюся этикетку типографским способом в соответствии с рисунком 6.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер массовый |
TM-R, TMU-R или HPC-R |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
TM-R (часть 1), TMU-R (часть 2), или HPC-R (часть 3) UMC4-R (часть 4) или UMC3-R (часть 5 ) |
1 экз.1) |
|
1) Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес | ||
Сведения о методах измерений
приведены в разделах 4 частей 1, 2 или 3 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной
поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной
поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного
первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной
поверочной схемы для средств измерений плотности»
Техническая документация изготовителя KOBOLD Messring GmbH, Германия
ТУ 26.51.52-017-51294664-2023 «Приборы для измерения расхода. Технические условия»
