Дефектоскопы вихретоковые ВД-41П
| Номер в ГРСИ РФ: | 80850-20 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ЗАО "НИИИН МНПО "Спектр", г.Москва |
Дефектоскопы вихретоковые ВД-41П (далее по тексту - дефектоскопы) предназначены для измерений глубины поверхностных дефектов при ручном и автоматизированном контроле изделий из ферромагнитных и немагнитных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80850-20 |
| Действует | по 31.12.2030 |
| Наименование | Дефектоскопы вихретоковые |
| Модель | ВД-41П |
| Приказы |
№2350 от
30.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cd5f64fc-8acf-97cc-8d05-31e070230434 |
Производитель / Заявитель
АО «НИИИН МНПО «Спектр», РОССИЯ, 119048, г. Москва, ул. Усачева, д. 35, стр. 1
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
80850-20: Описание типа
2023-80850-20.pdf
|
Скачать | 448.5 КБ | |
|
80850-20: Методика поверки
2020-mp80850-20.pdf
|
Скачать | 1.7 MБ | |
|
80850-20: Описание типа
2025-80850-20.pdf
|
Скачать | 194.5 КБ |
Описание типа
Назначение
Дефектоскопы вихретоковые ВД-41П (далее по тексту - дефектоскопы) предназначены для измерений глубины поверхностных дефектов при ручном и автоматизированном контроле изделий из ферромагнитных и немагнитных материалов.
Описание
Принцип действия дефектоскопов основан на возбуждении в изделии с помощью токовой обмотки преобразователя вихревых токов и регистрации с помощью измерительных обмоток изменений распределения электромагнитного поля вихревых токов, обусловленных наличием дефектов поверхности различного вида.
Дефектоскопы состоят из электронного блока и подключаемого к нему вихретокового преобразователя (ВТП). Для контроля изделий из ферромагнитных материалов дефектоскоп может комплектоваться блоком намагничивания для стабилизации магнитных свойств материала изделия.
Каждый дефектоскоп снабжен разъемом для подключения ВТП и разъемами для подключения различных устройств внешней автоматики, расположенными на задней панели электронного блока. Там же, по требованию заказчика, возможна установка разъема Ethernet. На передней панели расположены два разъема USB.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится методом ручной графической маркировки на заднюю поверхность корпуса дефектоскопа.
Пломбирование дефектоскопа от несанкционированного доступа не предусмотрено.
Общий вид дефектоскопов с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Место нанесения знака утверждения типа

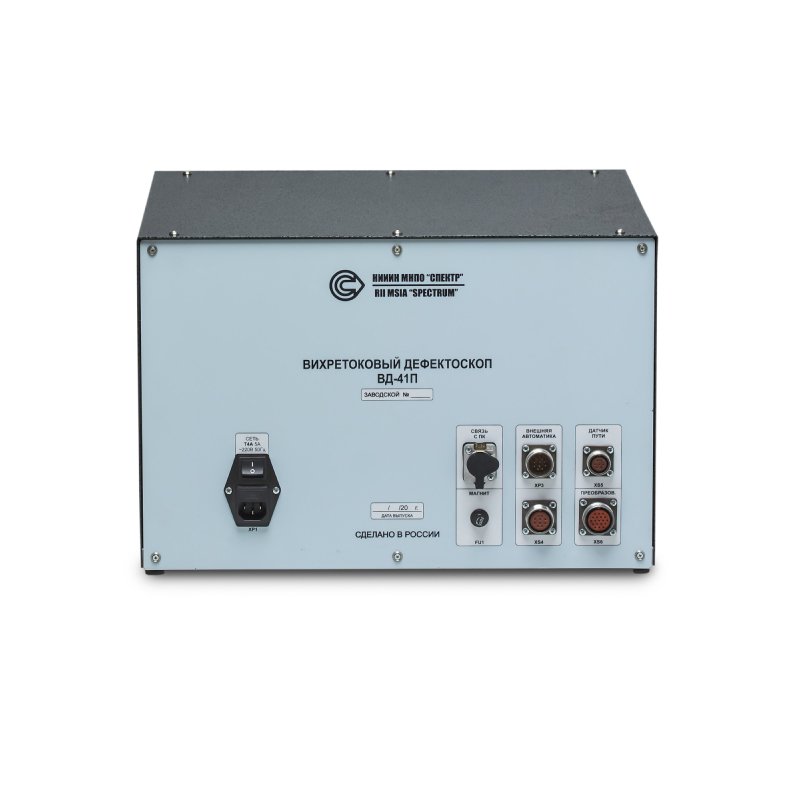

Рисунок 1 - Общий вид дефектоскопа с указанием места нанесения знака утверждения типа

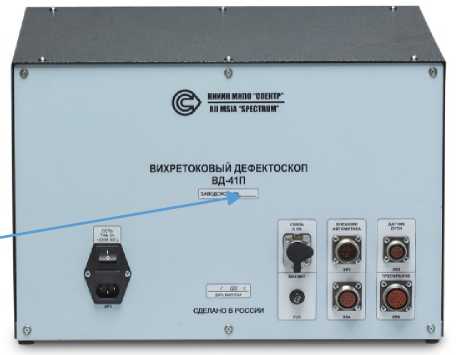

Рисунок 2 - Место нанесения заводского номера
Место нанесения заводского номера
Программное обеспечение
В дефектоскопе установлено программное обеспечение (ПО), которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов контроля.
Конструкция дефектоскопа исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты метрологически значимого ПО соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВД-41П |
|
Номер версии (идентификационный номер) ПО |
V 1.03 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки частоты тока возбуждения преобразователя, кГц |
от 3 до 70 |
|
Пределы допускаемого относительного отклонения установки частоты тока возбуждения преобразователя, % |
±1 |
|
Диапазон установки тока возбуждения преобразователя, мА |
от 50 до (400 - 3-f), где f - частота тока возбуждения, кГц |
|
Пределы допускаемого абсолютного отклонения установки тока возбуждения, мА |
±(0,Ы+ 10), где I - ток возбуждения, мА |
|
Диапазон измерений глубины поверхностных дефектов типа «прорезь», мм |
от 0,3 до 1,0 |
|
Пределы допускаемой абсолютной погрешности измерений глубины поверхностных дефектов типа «прорезь», мм |
±(0,15-Hh+0,1), где Ни - измеренное значение глубины дефекта типа «прорезь», мм |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
470 |
|
- ширина |
300 |
|
- высота |
460 |
|
Масса, кг, не более |
30 |
|
Параметры электрического питания: | |
|
- напряжение, В |
от 187 до 242 |
|
- частота, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
400 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +5 до +35 |
|
- относительная влажность при температуре 30 °С, %, не более |
80 |
|
Время установки рабочего режима, мин, не более |
5 |
|
Время непрерывной работы (без дополнительной подстройки), ч, не менее |
8 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации Иа2.778.051РЭ и на переднюю панель электронного блока методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
Иа5.008.004 |
1 шт. |
|
Блок намагничивания* |
Иа5.125.11 |
1 шт. |
|
Кабель питания сетевой |
- |
1 шт. |
|
Кабель соединительный* |
Иа6.644.10 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Вихретоковый преобразователь (накладной)** |
- |
1 шт. |
|
ЗИП: - плата автоматики (А1) - плата генератора (А2) - плата измерительная (А3/А4) - плата усилителя (А5) |
Иа7.814.024 Иа7.814.022 Иа7.814.023 Иа7.814.026 |
1 шт. 1 шт. 1 шт. 1 шт. |
|
Дефектоскоп вихретоковый ВД-41П. Руководство по эксплуатации |
Иа2.778.051РЭ |
1 экз. |
|
ГСИ. Дефектоскопы вихретоковые ВД-41П. Методика поверки |
- |
1 экз. |
|
*Поставляется при комплектации дефектоскопа для контроля изделий из ферромагнитных материалов с использованием проходных преобразователей. **Тип и количество дополнительных преобразователей определяются по согласованию с заказчиком. | ||
Сведения о методах измерений
приведены в разделе 11 «Измерение глубины дефектов с помощью накладных преобразователей» руководства по эксплуатации.
Нормативные документы
Иа2.778.051ТУ. Дефектоскоп вихретоковый ВД-41П. Технические условия.
