Система измерений количества и показателей качества нефти № 1209 ПСП "Ванкорский"
| Номер в ГРСИ РФ: | 80874-20 |
|---|---|
| Производитель / заявитель: | Фирма "FMC Corporation subsidiary", США |
Система измерений количества и показателей качества нефти № 1209 ПСП «Ванкорский» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 80874-20 | |||||||||
| Наименование | Система измерений количества и показателей качества нефти № 1209 ПСП "Ванкорский" | |||||||||
| Приказы |
№169 от
02.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d1e9f4b7-3f96-c737-9393-349ec595955a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма "FMC Technologies", СОЕДИНЕННЫЕ ШТАТЫ
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Методика поверки / информация о поверке |
МП 0832-14-2018 ГСИ. Система измерений количества и показателей качества нефти № 1209 ПСП "Ванкорский". Методика поверки.
(по 01.02.2026)
МП 0832-14-2018 с изм. №1 ГСИ. Система измерений количества и показателей качества нефти № 1209 ПСП "Ванкорский". Методика поверки.
(с 02.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
80874-20: Описание типа
2020-80874-20.pdf
|
Скачать | 268.3 КБ | |
|
80874-20: Методика поверки
2020-mp80874-20.pdf
Файл устарел
|
Скачать | 6.6 MБ | |
|
80874-20: Описание типа
2026-80874-20.pdf
|
Скачать | 248.8 КБ | |
|
80874-20: Методика поверки
МП 0832-14-2018
2020-mp80874-20-1.pdf
|
Скачать | 6.6 MБ | |
|
80874-20: Методика поверки
МП 0832-14-2018 с изм. №1
2026-mp80874-20.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 1209 ПСП «Ванкорский» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с применением турбинных преобразователей расхода и преобразователей плотности, температуры и давления, выходные сигналы которых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
В составе СИКН применены основные средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные MVTM (Ду 10 дюймов) (далее - ТПР) |
16128-06 |
|
Преобразователи температуры интеллектуальные серии STT 3000 модели STT25H с термопреобразователями сопротивления Pyromation |
53100-13 |
|
Преобразователи давления типа ST 3000 (мод. STG) |
14250-05 |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144Р (мод. Rosemount 3144Р) |
56381-14 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
Продолжение таблицы 1
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи давления измерительные 3051S |
24116-13, 66525-17 |
|
Датчики давления ЭМИС-БАР |
72888-18 |
|
Преобразователи плотности жидкости измерительные (мод. 7835) |
15644-06 |
|
Влагомеры поточные модели L |
25603-03; 56767-14 |
|
Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) |
15642-06 |
|
Преобразователи разности давления типа ST 3000 (мод. STD) |
14250-05 |
|
Комплексы измерительно-вычислительные «SyberTrol» (далее - ИВК) |
16126-07 |
|
Комплексы измерительно-вычислительные и управляющие на базе PLC (далее - ПЛК) |
15652-04 |
В состав СИКН входят показывающие средства измерений температуры и давления утвержденных типов. СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- автоматические измерения плотности, вязкости, а также объемной доли воды в нефти;
- автоматические измерения объемного расхода нефти в блоке измерений показателей качества нефти (далее - БИК);
- проведение поверки и контроля метрологических характеристик ТПР с применением поверочной установки на месте эксплуатации;
- проведение контроля метрологических характеристик рабочих ТПР по контрольно-резервному ТПР;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.
Заводской номер СИКН нанесен печатным способом на маркировочную табличку, установленную на блоке измерительных линий, в месте указанном на рисунке 1. Единичный экземпляр СИКН имеет заводской номер № 50417.
Конструкцией СИКН место установки знака поверки не предусмотрено.

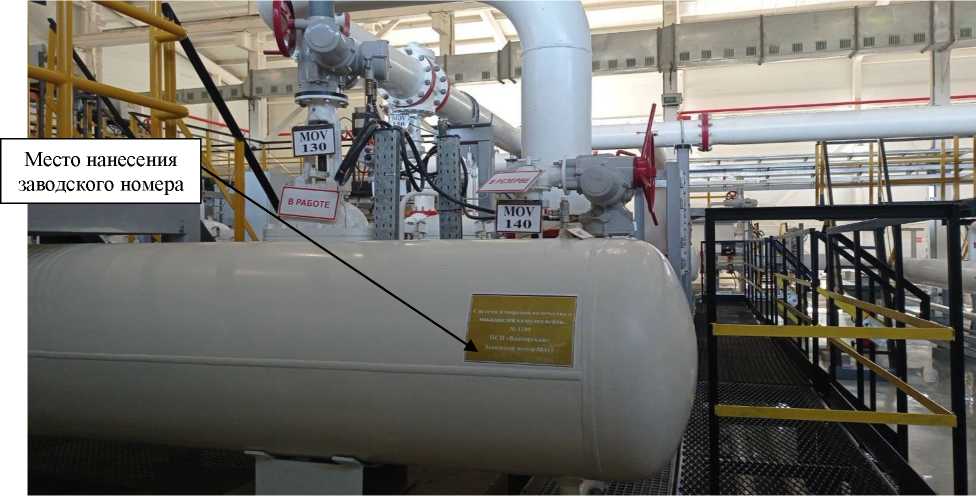

Рисунок 1 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, автоматизированных рабочих мест (АРМ) оператора «Визард 1.0») обеспечивает реализацию функций СИКН. Наименование ПО ИВК и идентификационные данные указаны в таблице 2. Наименование ПО АРМ и идентификационные данные указаны в таблице 3.
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Модуль FIOM |
Основной процессор FCPB |
|
Номер версии (идентификационный номер ПО) |
26.08 |
26.08 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
aa6daa07 |
9b8a1aab |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
CRC32 |
Таблица 3 - Идентификационные данные ПО АРМ оператора «Визард 1.0»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Визард 1.0» |
|
Номер версии (идентификационный номер) ПО |
v.2/7/2598 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0xCF96BF428D14154309C56544B3795A986 209E287B326FE085EEAB9A992D35C58 |
|
Алгоритм вычисления цифрового идентификатора |
SHA2_256 |
|
Прочие сведения |
Сертификат соответствия № ТП 225-21 от 26.10.2021 (в СДС ПО СИ) |
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 4, 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода, м3/ч (т/ч) |
от 500 (415) до 5550 (5023) |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
|
Количество измерительных линий, шт. |
4 (3 рабочие, 1 контрольнорезервная) |
|
Диапазон избыточного давления нефти, МПа |
от 0,21 до 1,30 |
|
Диапазон температуры нефти, °С |
от +5 до +40 |
|
Физико-химические свойства измеряемой среды: | |
|
Диапазон плотности нефти в рабочем диапазоне температуры, кг/м3 |
от 830 до 905 |
|
Вязкость кинематическая, мм2/с (сСт), не более |
40 |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Давление насыщенных паров, кПа (мм рт. ст.), не более |
66,7 (500) |
|
Режим работы СИКН |
непрерывный, автоматизированный |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
380±38 (трехфазное) 220±22 (однофазное) 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха в блоке измерительных линий, оС - температура окружающего воздуха в БИК, оС - атмосферное давление, кПа |
от +5 до +39 от +5 до +39 от 84 до 106 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится в нижней части титульного листа инструкции по эксплуатации СИКН печатным способом.
Комплектность
Комплектность СИКН приведена в таблице 6.
Таблица 6 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 1209 ПСП «Ванкорский», заводской № 50417 |
_ |
1 шт. |
|
Инструкция по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 1209 ПСП «Ванкорский», регистрационный номер в Федеральном информационном фонде ФР.1.29.2023.46972.
Нормативные документы
Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1)
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
