Установки поверочные УПСМ
| Номер в ГРСИ РФ: | 81038-21 |
|---|---|
| Производитель / заявитель: | ООО "Техномер", г.Арзамас |
Установки поверочные УПСМ (далее - установки) предназначены для воспроизведения заданного объемного расхода и объема газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81038-21 |
| Наименование | Установки поверочные |
| Модель | УПСМ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 05.03.2026 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Техномер" (ООО "Техномер"), г. Арзамас, Нижегородкая обл., ул. Калинина, 68
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 16 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 81038-21: Описание типа СИ | Скачать | 545.7 КБ | |
| 81038-21: Методика поверки МП 1198-13-2020 | Скачать | 4.4 MБ |
Описание типа
Назначение
Установки поверочные УПСМ (далее - установки) предназначены для воспроизведения заданного объемного расхода и объема газа.
Установки применяются для поверки и калибровки счетчиков газа, преобразователей расхода газа, датчиков газа, а также расходомеров в диапазоне измерений установки.
Описание
Принцип действия установок основан на сравнении пропущенного через установки контрольного объёма воздуха с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка. Установки применяются для поверки бытовых счетчиков газа в диапазоне воспроизводимых расходов установки.
В качестве эталонных преобразователей расхода в установках применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.
Установки состоят из клапанно-соплового блока, приборного блока, вакуумных насосов, монтажного стола, соединительных трубопроводов и шлангов.
Клапанно-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно технической документации поверяемого средства измерений. В состав клапанно-соплового блока входит набор критических сопел, соединительные магистрали, пневматические клапаны, входной и выходной коллекторы. Работа пневматических клапанов осуществляется посредством сжатого воздуха, подаваемого из компрессора или централизованной линии. Для создания требуемого расхода и поддержания необходимой величины разряжения за критическими соплами применены вакуумные насосы.
Приборный блок предназначен для размещения блока питания, устройства управления вакуумными клапанами, элементов электрической схемы и органов управления. Также в состав приборного блока входят цифровые и аналоговые измерительные каналы преобразователей влажности, генератор частоты, времени и счетчики импульсов, а также два канала измерения температуры газа перед критическими соплами и после поверяемых счетчиков газа. Значение влажности измеряется с помощью измерителя влажности и температуры ИВТМ-7 (регистрационный номер 71394-18). Организовано автоматизированное рабочее место оператора, оснащённое специализированным программным обеспечением (далее ПО).
Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел.
Структура условного обозначения установок:
УПСМ ХХХХ / ХХ
Максимальное значение воспроизводимого объёмного расхода воздуха
Минимальное значение воспроизводимого объёмного расхода воздуха
Пломбирование установки не предусмотрено. Общий вид установки представлен на рисунке 1.
Заводской номер наносится на информационную табличку в формате XX электрохимическим или лазерным способом.

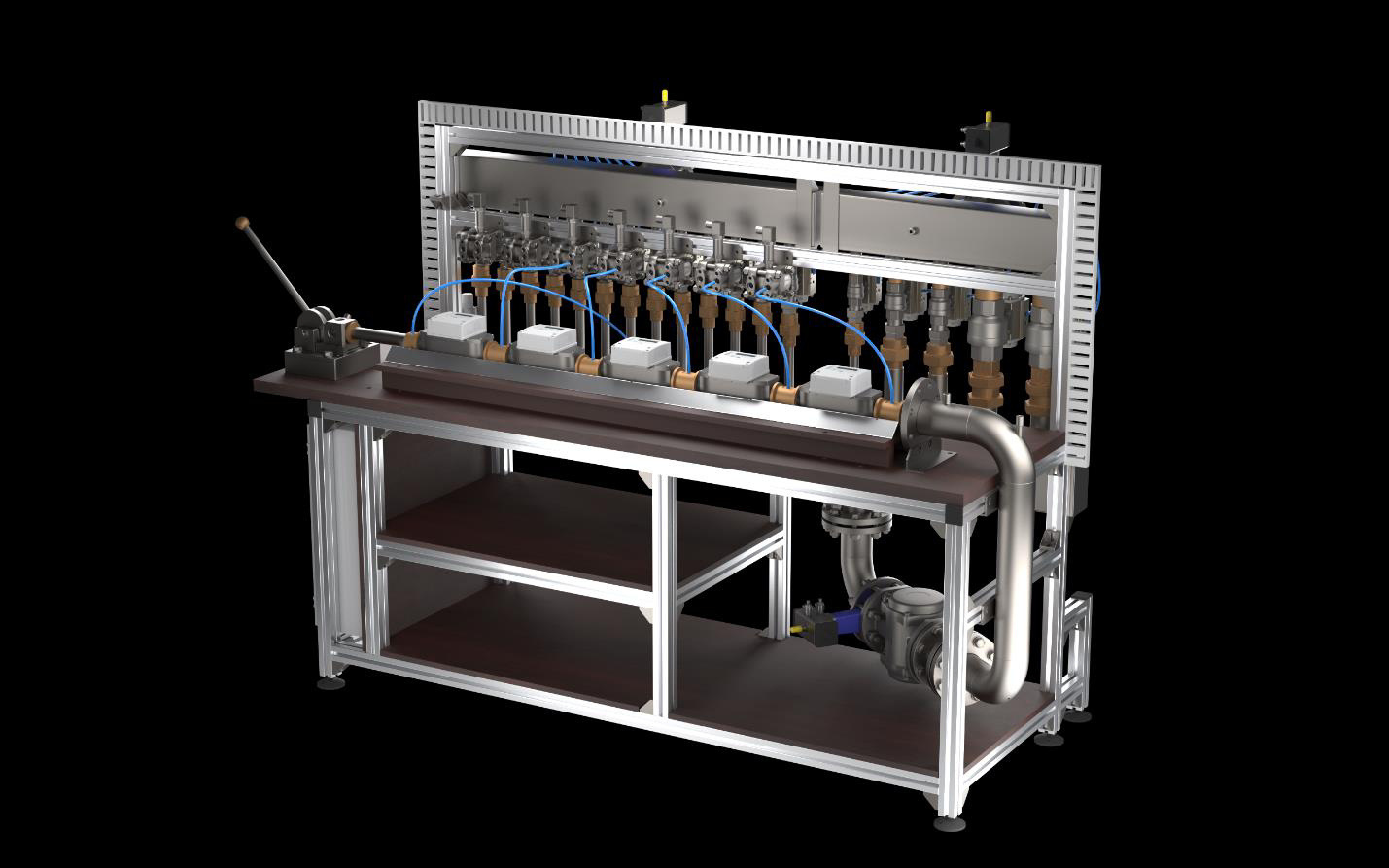

Рисунок 1 - Общий вид установки поверочной УПСМ XXXX/20, XXXX/30, XXXX/50

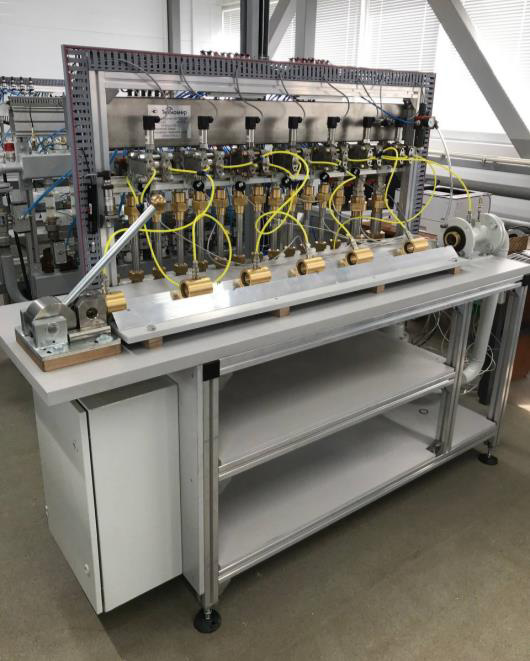

Рисунок 2 - Общий вид установки поверочной УПСМ XXXX/80

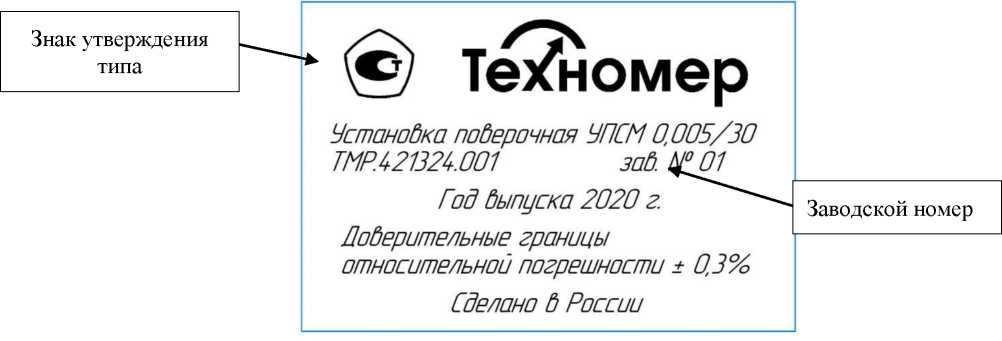

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
ПО установок имеет метрологически значимую часть (исполняемая библиотека upsm.dll) и метрологически незначимую часть (вспомогательные файлы интерфейса управления). ПО имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов результатов поверки, файл с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных с результатами поверки счетчиков. Запуск исполняемого файла защищен паролем.
Для метрологически значимой части (upsm.dll) установки приводятся цифровые идентификаторы (контрольные суммы), вычисленные с помощью алгоритма MD5, которые проверяются при проведении поверки установки.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
upsm.dll |
|
Номер версии (идентификационный номер) |
1.5.0.0 |
|
Цифровой идентификатор ПО |
AB8B6FE8B05047DC7D8C8688E542344E |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение воспроизводимого объёмного расхода воздуха в зависимости от варианта исполнения, м3/ч |
20; 30; 50; 80 |
|
Минимальное значение воспроизводимого объёмного расхода воздуха в зависимости от варианта исполнения, м3/ч |
0,003; 0,005; 0,01; 0,016; 0,02 |
|
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % |
±0,3 |
|
Диапазон измерений каналов температуры, °С |
от +10 до +30 |
|
Предел допускаемой абсолютной погрешности канала температуры, °С |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество одновременно поверяемых счётчиков газа, шт. |
не более 6 |
|
Поверочная среда |
атмосферный воздух |
|
Напряжение и частота питающей сети переменного тока: - установки и периферийных устройств, В |
230+22 — 55 |
|
- вакуумного насоса, В |
400±38 |
|
- частота тока, Г ц |
50±1 |
|
Потребляемая мощность, кВт, не более |
10 |
|
Габаритные размеры длинахширинахвысота, не более, мм - измерительная часть с монтажным столом - насосная часть |
2500х1000х2000 1000x1000x1800 |
|
Средний срок службы, не менее, лет |
10 |
|
Средняя наработка на отказ, не менее, ч |
18000 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится на маркировочную табличку установок, которая находится на несущей раме, электрохимическим или лазерным способом, и в центр титульных листов эксплуатационной документации типографским способом.
Комплектность
Комплектность установок поверочных УПСМ приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная УПСМ |
ТМР.421324.002 |
1 шт. |
|
Паспорт |
ТМР.421324.002 ПС |
1 экз. |
|
Руководство по эксплуатации* |
ТМР.421324.002 РЭ |
1 экз. |
|
* Допускается поставка в электронном виде | ||
Сведения о методах измерений
приведены в пункте 2.3 ТМР.421324.002 РЭ «Установки поверочные УПСМ. Руководство по эксплуатации.».
Нормативные документы
Приказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
